1. Představení Širokopásmový světelný zdroj ASE v pásmu L
2. Technické specifikace
3. Vlastnosti produktu
4. Typické aplikace
5. Podrobnosti o produktu
6. Operační kroky
7. Informace pro objednání
8. Datový list
9. Podmínky nabídky a platba
10. Dodací lhůta
11. Provozní poznámky a Údržba
12. Zajištění kvality a Poprodejní servis

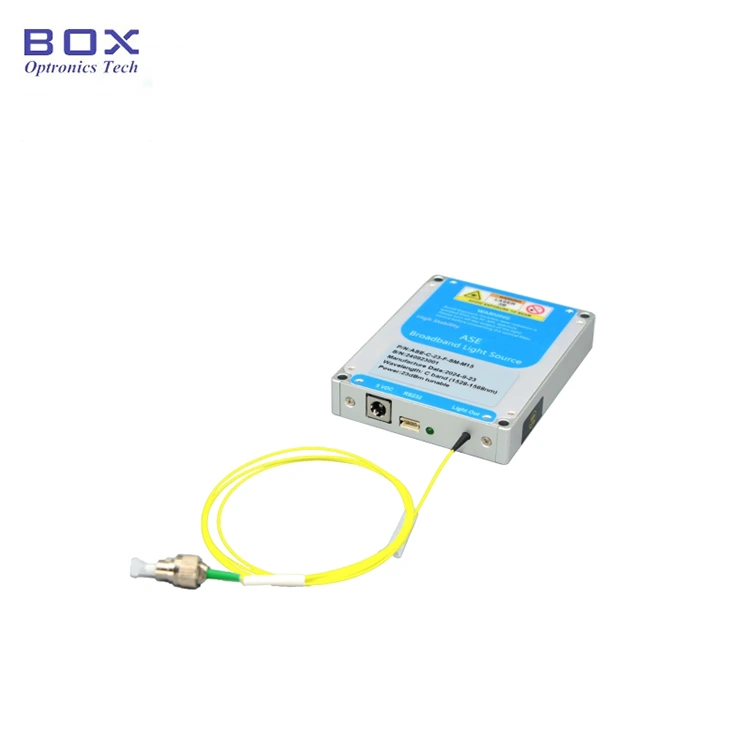

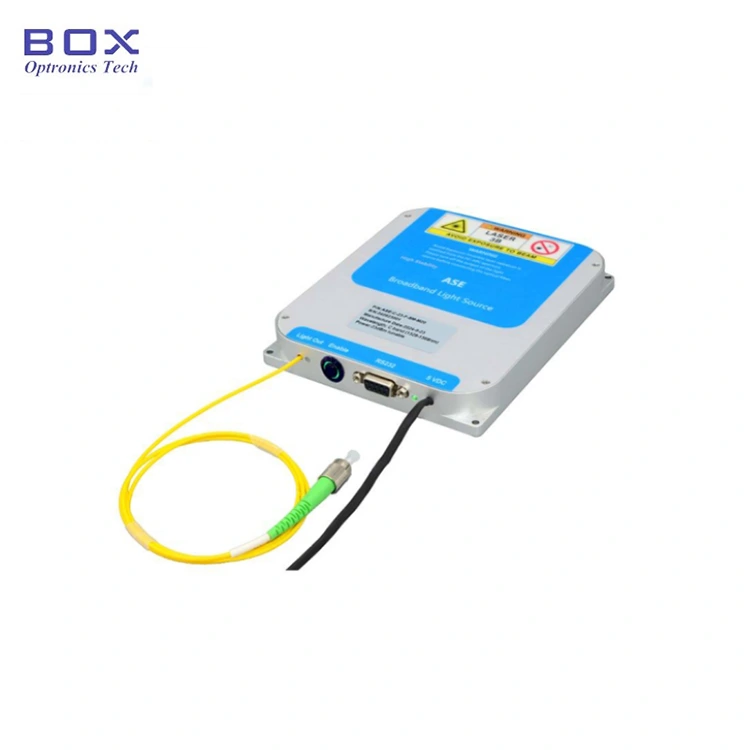

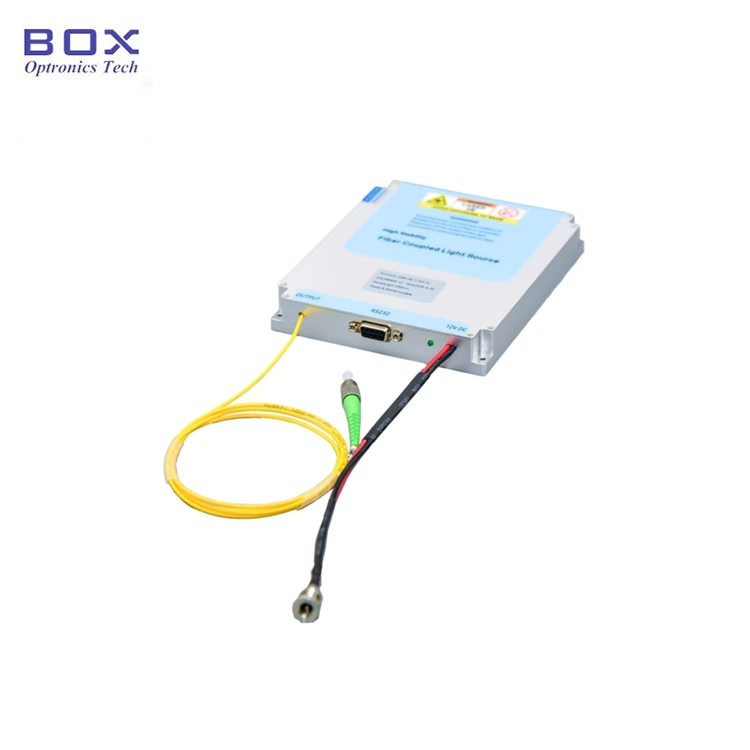

Toto je širokopásmový světelný zdroj ASE v pásmu L nabízí a stabilní, 10~200mW vysoce výkonný světelný zdroj v rozsahu vlnových délek L-pásma (1567~1603nm). Navrženo pro vysoce přesné aplikace, poskytuje široké spektrum a nízkošumový výstup, takže je ideální pro optickou komunikaci, snímání vláken a lékařské zobrazování.
|
Položka |
Jednotka |
Hodnoty |
Poznámky |
|||||
|
Spektrální rozsah |
nm |
1567~1603 |
|
|||||
|
Výstupní výkon |
mW |
10, |
20 |
50 |
100 |
200 |
|
|
|
Výkonová spektrální hustota |
dBm/nm |
≥-6, |
≥-3 |
≥1 |
≥4 |
≥7 |
|
|
|
Rozsah regulace výkonu |
- |
10%~100% |
Volitelný |
|||||
|
Spektrální plochost |
dB |
≤2,5 (typ), ≤3 (max.) |
|
|||||
|
Výstupní izolace |
dB |
≥35 |
|
|||||
|
Nestabilita napájení |
dB |
< ± 0,02 (15 min.); |
< ± 0,5 %; ≤±1,2 % |
|||||
|
ZA |
dB |
≤0,2 |
≥23 |
|
||||
|
Pigtailové vlákno |
- |
SMF-28 |
PM1550 |
FC/APC |
||||
|
Komunikační rozhraní |
- |
Dotyková obrazovka / DB9 Female (RS232) |
Pracovní stůl |
|||||
|
DB9 Female (RS232) |
Modul |
|||||||
|
Napájení |
- |
AC 110~240V, <30W |
Pracovní stůl |
|||||
|
DC 5V, <15W |
Modul |
|||||||
|
Rozměry |
mm |
255(Š)×285(H)×115(V) |
Pracovní stůl |
|||||
|
150(Š)×125(H)×20(V) |
Modul |
|||||||
|
70(Š)×90(H)×15(V) |
Modul |
|||||||
|
Provozní teplota |
℃ |
-5 ~ +55 |
|
|||||
|
Provozní vlhkost |
℃ |
0~70% |
|
|||||
● Spektrální plochost ≤2,5dB;
● výstupní výkon 10/20/50/100/200 mW, nastavitelný 10~100%;
● DB9 Komunikace samice (RS232) pro snadnou integraci.
1. Aplikace produktu-L-pásmo ASE Širokopásmový světelný zdroj
● Optické snímání vláken;
● Lékařské zobrazování;
● Optické vláknové komunikace.

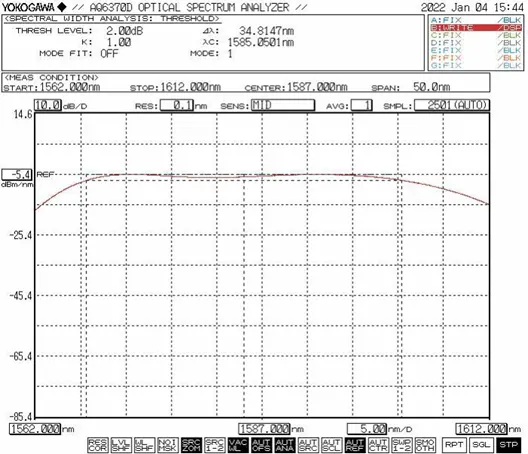

● Typické spektrum
● Standardní příslušenství
|
|
Příslušenství |
Množství |
|
1 |
ASE světelný zdroj (Modul Host) |
1 |
|
2 |
Datový kabel USB-RS485 DB9 |
1 |
|
3 |
Napájecí adaptér (volitelný) |
1 |
|
4 |
Zpráva o testu produktu |
1 |
|
5 |
Návod k obsluze |
1 |
Krok 1. Vybalení a montáž: Prosím zkontrolujte, zda je příslušenství kompletní
před montáží.
Krok 2. Připojení vláknových propojek: Otevřete prachový uzávěr na konektoru nebo přírubě vlákna, zkontrolujte koncovou plochu vlákna a připojte vlákno nebo spojte vlákno s testovaným zařízením nebo měřičem výkonu po potvrzení, že nedochází k žádnému znečištění nebo poškození.
Krok 3. Připojení napájecího adaptéru a Sériový kabel: Připojte modul světelného zdroje a napájecí adaptér; připojit modul světelného zdroje a počítač signálovým kabelem USB-RS232. (Poznámka: Počítač musí nejprve nainstalovat ovladač sériového portu. Řidič může být naleznete na disku CD-ROM nebo získáte od společnosti Box Optronics.)

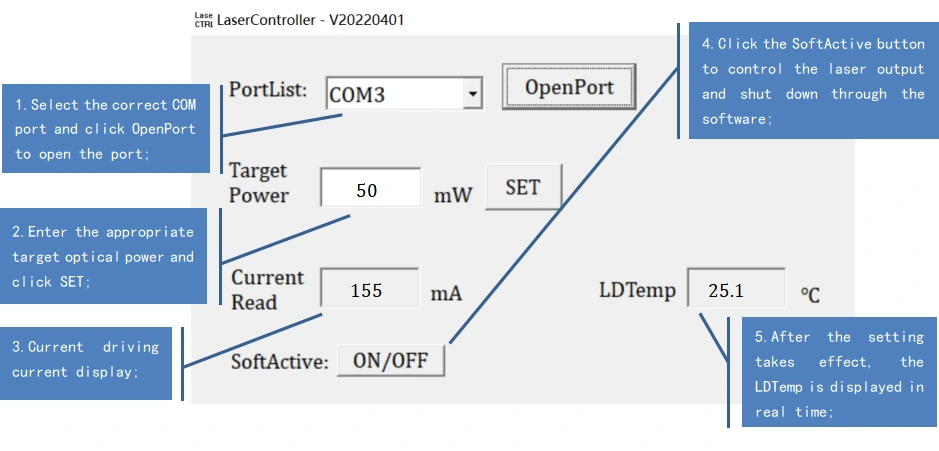

Setp4.Use: Otevřete zdroj světla aktivační spínač; kontrolka výstupu světelného zdroje svítí a je optický výkon. V tomto okamžiku je hodnota pracovního proudu a optického výkonu jsou parametry nastavené hostitelským počítačem při posledním vypnutí. Mohou být upraveno a uloženo v softwaru hostitelského počítače (pouze pro verzi modelu s nastavitelným výkonem).
Krok 5. Po použití: Klikněte na tlačítko Zavřít, vypněte napájení a odpojte jej připojení vlákna.
|
Jméno |
Spektrální rozsah |
Výstupní výkon |
Typ vlákna |
Výkon nastavitelný |
Dimenze |
|
ASE |
-L |
-XX |
-XX |
-XX |
-X |
|
ASE světelný zdroj |
L:L pásmo |
10:10 mW 20:20 mW 50:50 mW 1H:100mW 2H: 200 mW |
SM:SMF-28 PM: PM1550 |
(*T:s) |
M15 :Modul M20 :Modul B: Pracovní stůl |
např.: ASE-L-2H-SM-T-B
(Informace k objednávce: L-pásmový širokopásmový světelný zdroj ASE, výkon 200 mW výkon, nastavitelný výkon, s SM vláknem, stolní balíček).
Pro další přizpůsobené požadavky kontaktujte: sales06@boxoptronics.com
● Podmínky nabídky
(1) EXW:
Pokud máte účet DHL/UPS/FedEx, společnost Box Optronics doporučuje používat EXW. Odesíláme přes váš účet; neúčtujeme náklady na dopravu.
(2) DAP:
Pokud nemáte účet, zaplaťte prosím náklady na dopravu předem produkty.
(3) Jiné
● Platební podmínky
PayPal a T/T jsou k dispozici.
Výroba trvá přibližně 10-15 pracovních dní. (Pokud existují některé skladem, bude odesláno rychleji.)
Mezinárodní logistika může trvat 3-5 pracovních dnů.
● Nedoporučuje se často připojovat a odpojovat optické vlákno konektor na výstupním konci. To pomáhá zabránit kontaminaci prachem, který může zvýšit ztrátu vložení nebo způsobit spálení koncové plochy konektoru.
● Při spouštění se nejprve ujistěte, že je vypínač a klíčový spínač jsou vypnuté, poté připojte napájení. Při vypínání nejprve vypněte klíčový spínač; po zhasnutí kontrolky stavu odpojte napájení. dělat nevypínejte napájení přímo, když je světelný zdroj v provozu.
● Pokud je třeba výstupní vlákno připojit k jinému vláknu, je to tak doporučuje se použít svářečku.
● Proveďte opatření proti vlhkosti, prachu a korozi; obchod na suchém místě.
● Záruční doba:
Bezplatná oprava nebo výměna vad způsobených člověkem do 1 rok od nákupu. Placené servisní služby dostupné po 1 roce.
● Výjimky z bezplatné záruky:
Během bezplatné záruční doby bezplatné opravy nebo výměny budou poskytnuty za vady způsobené problémy s kvalitou produktu. Nicméně, Box Společnost Optronics si vyhrazuje právo odmítnout bezplatné opravy v následujícím textu případy v záruční době:
(1) Škody způsobené přírodními faktory (např. blesk, prach) nebo vlivy prostředí.
(2) Poruchy v důsledku nesprávné obsluhy uživatelem.
(3) Zjevné fyzické poškození způsobené lidskou chybou.
(4) Neoprávněná demontáž, úprava nebo oprava.
(5) Upravené nebo neúplné záruční štítky na krytu.
(6) Poškození nebo ztráta během přepravy.
