Mikromodul širokopásmového světelného zdroje ASE v pásmu C

Obsah

1. Představení Mikromodul širokopásmového světelného zdroje ASE v pásmu C

2. Technická Specifikace

3. Vlastnosti produktu

4. Typické aplikace

5. Podrobnosti o produktu

6. Operační kroky

7. Informace pro objednání

8. Datový list

9. Podmínky nabídky a platba

10. Dodací lhůta

11. Provozní poznámky a Údržba

12. Zajištění kvality a Poprodejní servis

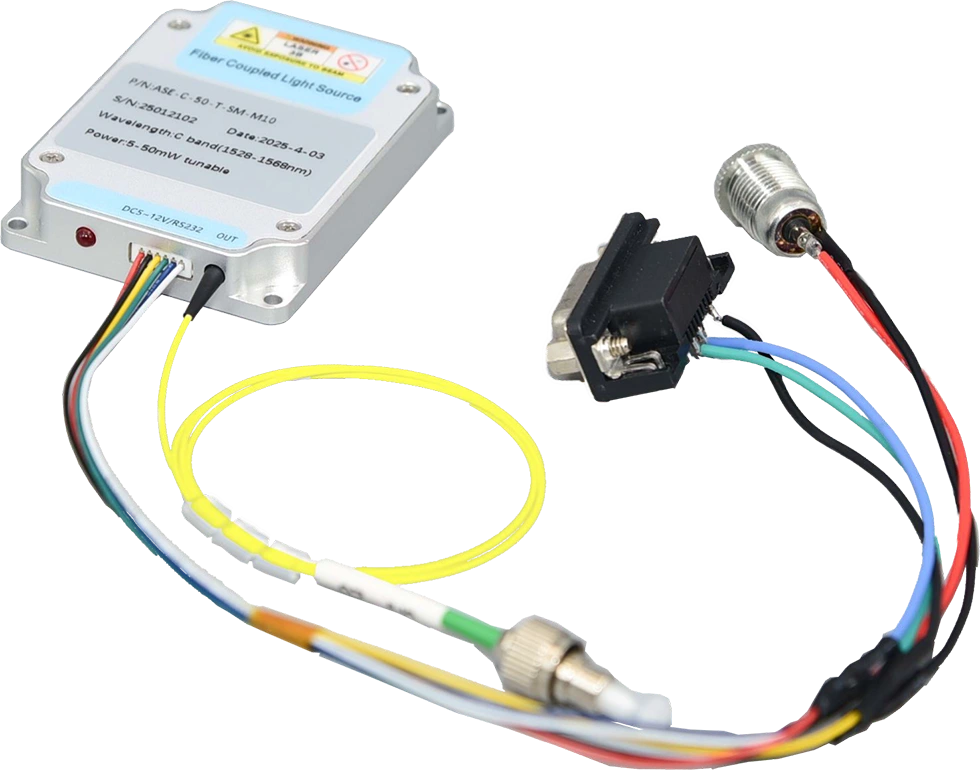

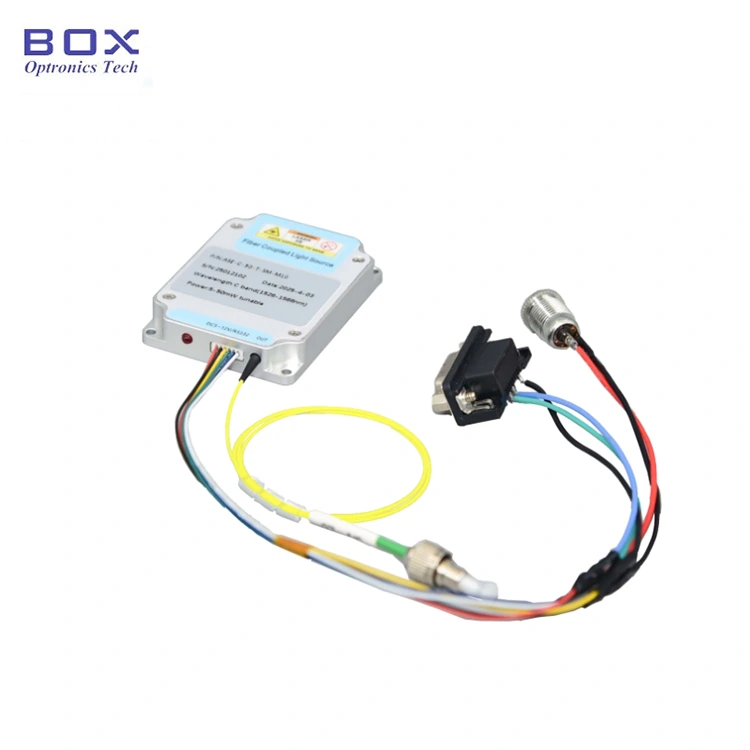

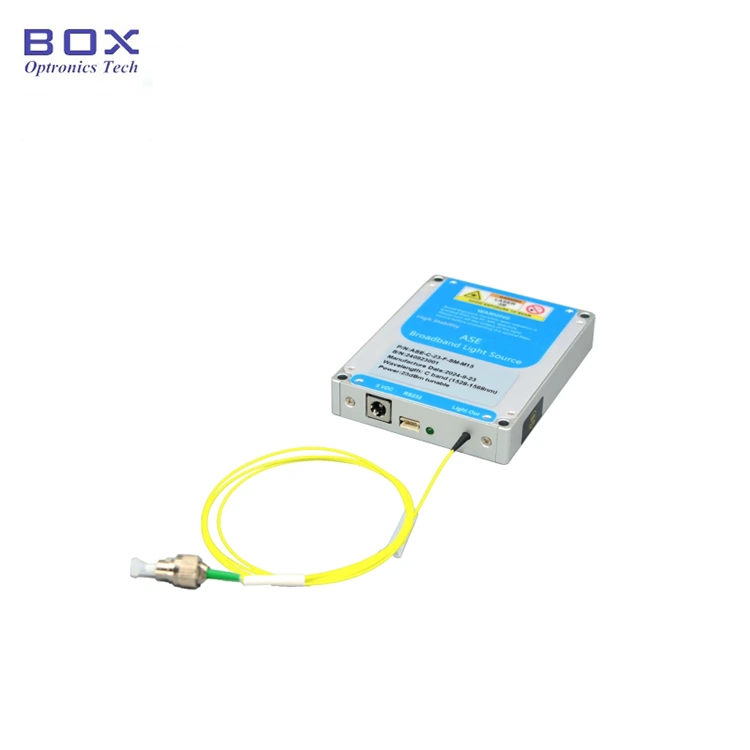

Představení produktu

Mikromodul širokopásmového světelného zdroje ASE v pásmu C je navrženo pro aplikace vyžadující kompaktní velikost, širokopásmové spektrum a vysoké výstupní stabilita. Díky ultra malému půdorysu je ideální pro prostorově omezené systémy při zachování vynikajícího optického výkonu. The modul podporuje ovládání RS232 nebo TTL, s pevným výstupním výkonem 10/20/50 mW. Prosím používat s kontrolou teploty a vlhkosti, zajistit dobrý odvod tepla a vyhnout se přetížení výstupu.

Produkt Specifikace

Vlastnosti produktu

● Ultra malá velikost 50*50*15mm;

● Vysoká stabilita výstupního výkonu 10/20/50 mW;

● Spektrální plochost ≤2dB;

● Podporuje ovládání RS232 / TTL pro snadnou integraci.

1. Aplikace produktu – C-band ASE Mikromodul širokopásmového světelného zdroje

● Testování optických součástí;

● Optická komunikace Výzkum a vývoj;

● Snímání optických vláken.

Produkt Podrobnosti

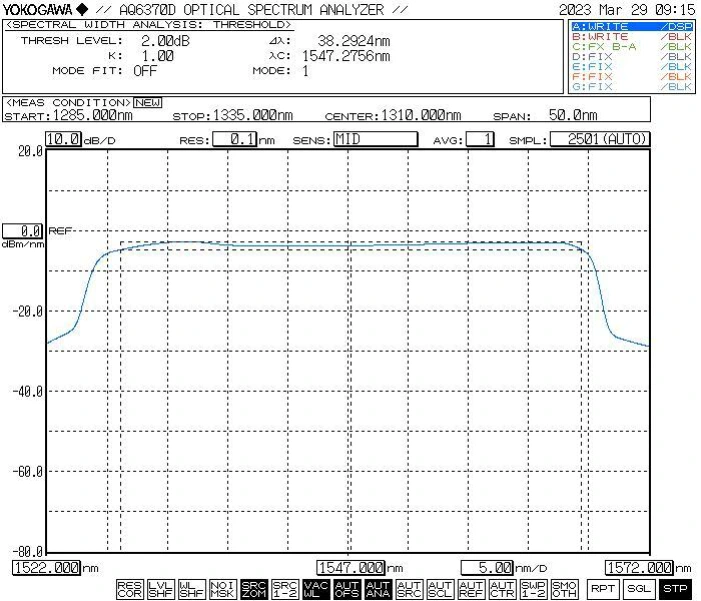

● Typické spektrum

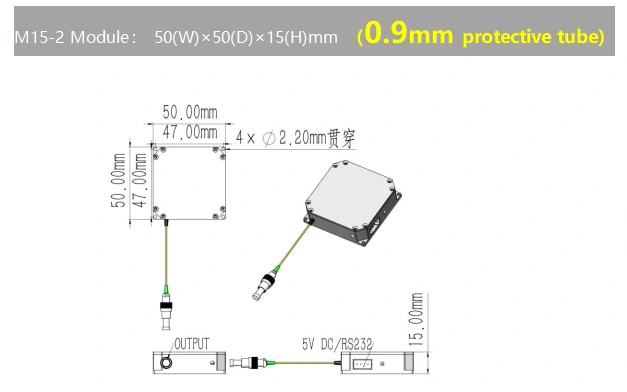

● Rozměr (mm): mikromodul

Provoz Kroky

Step1.Unpacking

Před montáží zkontrolujte, zda je veškeré příslušenství kompletní.

Krok 2. Připojte napájení a opravu vláken Cord

Zapněte napájení; připojte výstupní port světelného zdroje pomocí vláknový patch kabel.

Krok 3. Aktivujte světelný zdroj

Zapněte napájení zdroje světla. Poznámka: V této fázi je provozní proud a výkon odpovídají parametrům nastaveným hostitelem počítač během posledního vypnutí; pokud je nutná úprava, tyto nastavení lze upravit pomocí softwaru. Upozornění: Je přísně zakázáno pro připojení nebo odpojení konektorů optických vláken, když je zdroj světla zapnutý aktivní.

Setp4.Vypnout

Po použití odpojte napájecí kabel.

Objednávání informace

např.: ASE-C-20-SM-MC

(Informace o objednávce: Mikromodul širokopásmového světelného zdroje ASE v pásmu C, 20 mW výstupní výkon, s SM vláknem, mikromodulový balíček).

Pro další přizpůsobené požadavky kontaktujte: sales06@boxoptronics.com

Datový list

Datový list

Podmínky nabídky a platba

● Podmínky nabídky

(1) EXW:

Pokud máte účet DHL/UPS/FedEx, společnost Box Optronics doporučuje používat EXW. Odesíláme přes váš účet; neúčtujeme náklady na dopravu.

(2) DAP:

Pokud nemáte účet, zaplaťte prosím náklady na dopravu předem produkty.

(3) Jiné

● Platební podmínky

PayPal a T/T jsou k dispozici.

Dodací lhůta

Výroba trvá přibližně 10 pracovních dnů. (Pokud nějaké jsou skladem, bude odesláno rychleji.)

Mezinárodní logistika může trvat 3-5 pracovních dnů.

Provozní poznámky a Údržba

● Vyhněte se častému zapojování/odpojování optických konektorů hromadění prachu a poškození čelní strany.

● Očistěte konektory vláken hadříkem nepouštějícím vlákna a zkontrolujte pomocí a detektor konce vlákna před připojením. Vždy připojujte/odpojujte vlákna bez napájení, aby nedošlo k popálení čelní strany. Nepoužité konektory zakryjte protiprachovými krytkami.

● Zařízení skladujte v suchém prostředí bez vlhkosti.

2. Zajištění kvality a poprodejní servis – širokopásmové světlo ASE v pásmu C Zdrojový mikromodul

● Záruční doba:

Bezplatná oprava nebo výměna vad způsobených člověkem do 1 rok od nákupu. Placené servisní služby dostupné po 1 roce.

● Výjimky z bezplatné záruky:

Během bezplatné záruční doby bezplatné opravy nebo výměny budou poskytnuty za vady způsobené problémy s kvalitou produktu. Nicméně, Box Společnost Optronics si vyhrazuje právo odmítnout bezplatné opravy v následujícím textu případy v záruční době:

(1) Škody způsobené přírodními faktory (např. blesk, prach) nebo vlivy prostředí.

(2) Poruchy v důsledku nesprávné obsluhy uživatelem.

(3) Zjevné fyzické poškození způsobené lidskou chybou.

(4) Neoprávněná demontáž, úprava nebo oprava.

(5) Upravené nebo neúplné záruční štítky na krytu.

(6) Poškození nebo ztráta během přepravy.
