1030nm ASE širokopásmový světelný zdroj

Obsah

1. Představení 1030nm ASE širokopásmový světelný zdroj

2. Technická Specifikace

3. Vlastnosti produktu

4. Typické aplikace

5. Podrobnosti o produktu

6. Průvodce bezpečným provozem

7. Informace pro objednání

8. Datový list

9. Podmínky nabídky a platba

10. Dodací lhůta

11. Provozní poznámky a Údržba

12. Zajištění kvality a Poprodejní servis

Představení produktu

Toto je 1030nm ASE širokopásmový světelný zdroj založený na ytterbiem dopované vláknové a polovodičové laserové pumpy, se spektrálním spektrem 1030nm pokrytí, výstupní výkon 10/20/30/50/100/500/1000 mW a polarizace extinkční poměr jen 0,2 dB. Kompletní sada příslušenství v ceně; uživatel poskytnutý manuál. Je vhodný pro optické vlákno testování zařízení, výroba mřížek FBG, lékařské zobrazování atd.

Produkt Specifikace

Vlastnosti produktu

● Spektrální plochost;

● Výstupní výkon je volitelný a nastavitelný;

● Dlouhodobě stabilní vlnová délka a výkon;

● DB9 Komunikace samice (RS232) pro snadnou integraci.

Aplikace produktů

● Vláknina snímání;

● Lékařské zobrazování;

● Vláknina testování optických zařízení.

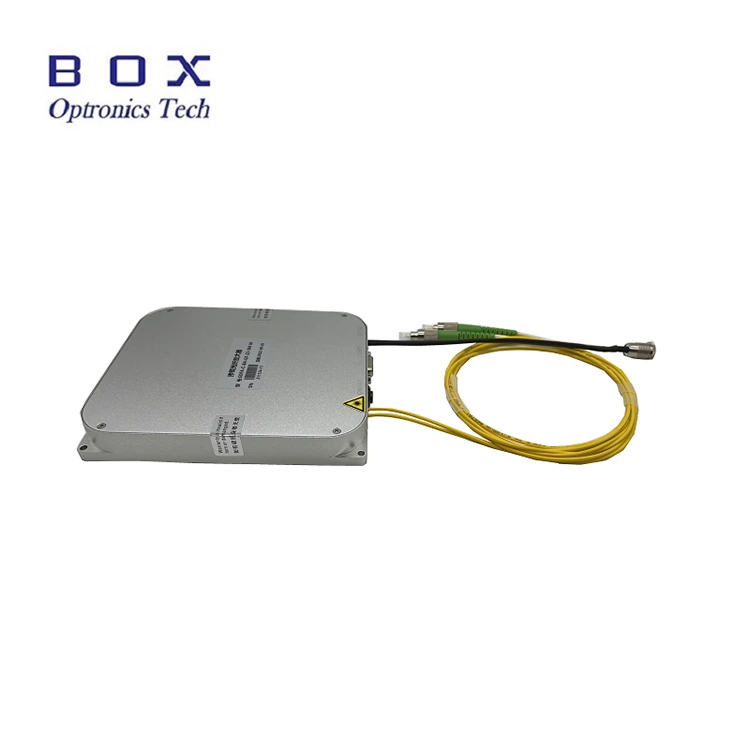

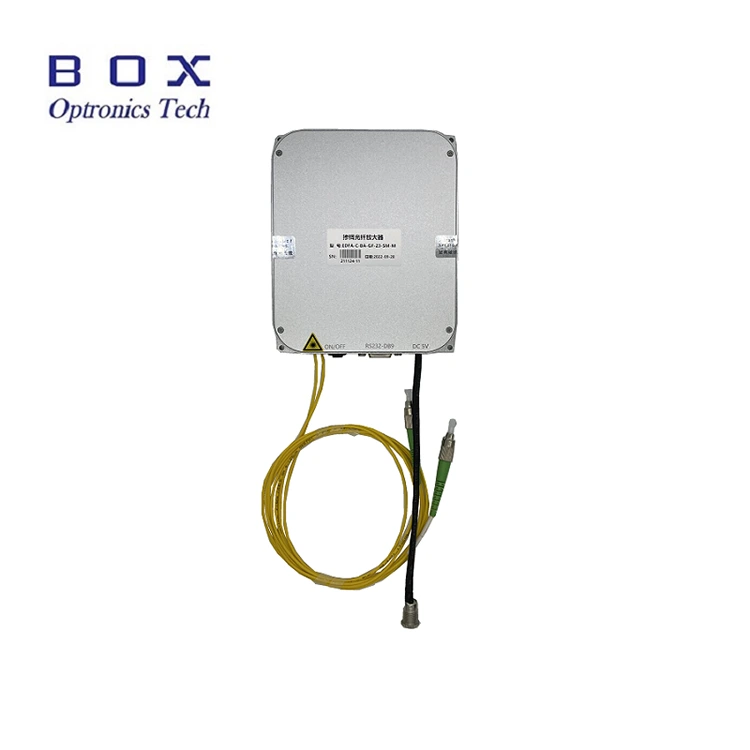

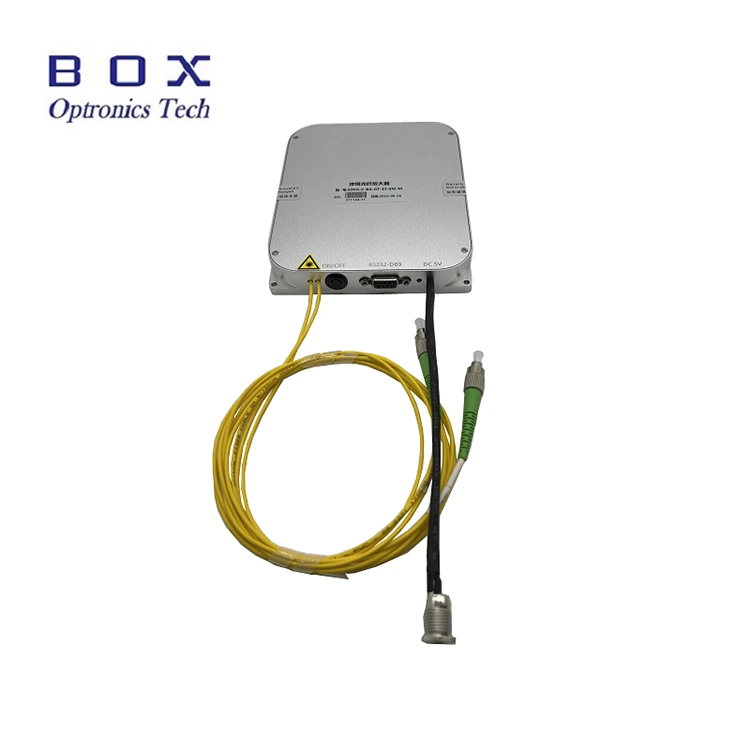

Produkt Podrobnosti

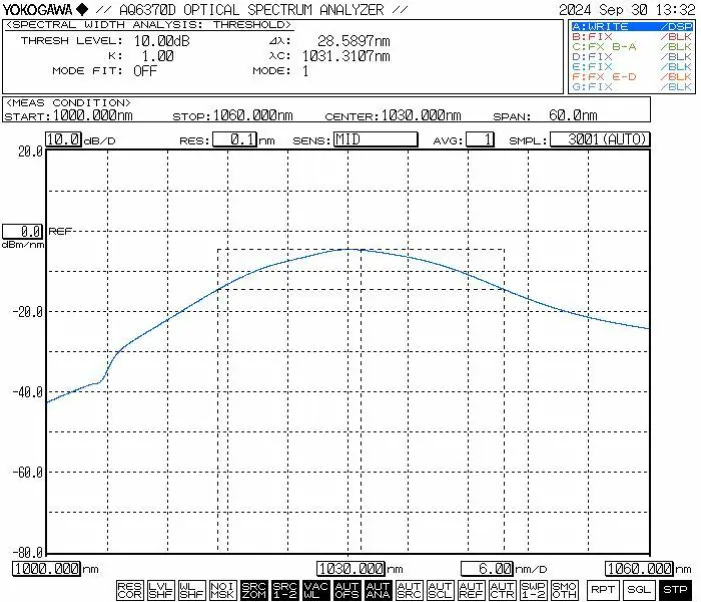

● Typické spektrum

● Standardní příslušenství

1. Operační kroky-1030nm ASE širokopásmový světelný zdroj

Krok 1. Vybalení a montáž: Prosím zkontrolujte, zda je příslušenství kompletní

před montáží.

Krok 2. Připojení vláknových propojek: Otevřete prachový uzávěr na konektoru nebo přírubě vlákna, zkontrolujte koncovou plochu vlákna a připojte vlákno nebo spojte vlákno s testovaným zařízením nebo měřičem výkonu po potvrzení, že nedochází k žádnému znečištění nebo poškození.

Krok 3. Připojení napájecího adaptéru a Sériový kabel: Připojte modul světelného zdroje a napájecí adaptér; připojit modul světelného zdroje a počítač signálovým kabelem USB-RS232. (Poznámka: Počítač musí nejprve nainstalovat ovladač sériového portu. Řidič může být naleznete na disku CD-ROM nebo získáte od společnosti Box Optronics.)

Setp4.Use: Otevřete zdroj světla aktivační spínač; kontrolka výstupu světelného zdroje svítí a je optický výkon. V tomto okamžiku je hodnota pracovního proudu a optického výkonu jsou parametry nastavené hostitelským počítačem při posledním vypnutí. Mohou být upraveno a uloženo v softwaru hostitelského počítače (pouze pro verzi modelu s nastavitelným výkonem).

Krok 5. Po použití klikněte na tlačítko Zavřít, vypněte napájení a odpojte jej připojení vlákna.

Objednávání informace

např.: ASE-1030-5HSM-B

(Informace pro objednávku: 1030nm ASE Broadband Light Source, 500mW output napájení, s vláknem SM Hi1060, stolní balíček).

Pro další přizpůsobené požadavky kontaktujte: sales06@boxoptronics.com

Datový list

Datový list

Podmínky nabídky a platba

● Podmínky nabídky

(1) EXW:

Pokud máte účet DHL/UPS/FedEx, společnost Box Optronics doporučuje používat EXW. Odesíláme přes váš účet; neúčtujeme náklady na dopravu.

(2) DAP:

Pokud nemáte účet, zaplaťte prosím náklady na dopravu předem produkty.

(3) Jiné

● Platební podmínky

PayPal a T/T jsou k dispozici.

Dodací lhůta

Výroba trvá přibližně 10-15 pracovních dní. (Pokud existují některé skladem, bude odesláno rychleji.)

Mezinárodní logistika může trvat 3-5 pracovních dnů.

Provozní poznámky a Údržba

● Před připojením optických konektorů proveďte speciální čištění k důkladnému vyčištění koncových ploch konektorů je nutné použít nástroje. Kromě toho by měl být opatrně použit inspektor konce vlákna zkontrolujte povrchy, abyste se ujistili, že jsou zcela bez prachu a kontaminanty před jejich připojením přes vláknovou přírubu. Během úklidu, kontrola a připojení koncových ploch optických vláken, je nutné zajistit že světelný zdroj je v deaktivovaném stavu; za žádných okolností by neměl tyto operace se provádějí při přenosu světla. Jednou použití je kompletní a konektor byl odpojen od jiného optického vlákna konektory, musí být konektor vlákna opatřen ochranným krytem proti prachu.

● Širokopásmové modely světelných zdrojů ASE s výstupním výkonem 200 mW resp vyšší může mít výstupní pigtail zakončený FC/APC konektorem. Tento konektor je však určen výhradně pro výstupní napájení spouštěné uživatelem monitorování (připojením k optickému měřiči výkonu) nebo pro propojení s an Vláknový kolimátor zakončený FC pro nasměrování výstupu laseru do volného prostoru. to důrazně se nedoporučuje používat k přímému spojení přírubový adaptér konektor s pigtaily jiných vláken nebo zařízení vlastněných uživatelem; dělat tak nese značné riziko poškození jak optického konektoru, tak i samotná zesilovací jednotka. Je-li požadováno propojení s jinými vlákny, je doporučuje se používat fúzní spojování; dále zajistit, aby typy spojovaná vlákna jsou vzájemně kompatibilní.

● Důrazně se nedoporučuje časté vkládání nebo vyjímání konektory optických vláken na výstupním portu, aby se zabránilo prachu kontaminace – což může vést ke zvýšené ztrátě vložení – nebo spálení koncová plocha vláknového konektoru.

● Při spouštění se nejprve ujistěte, že je vypínač i vypínač klíčový spínač je vypnutý, poté připojte zdroj napájení. Při vypínání, nejprve vypněte klíčový vypínač a napájení odpojte až poté kontrolka výstupu zhasla. Nikdy nevypínejte napájení přímo napájení, když je světelný zdroj v provozu.

● Proveďte opatření proti vlhkosti, prachu a korozi; to by měly být skladovány na suchém místě.

Zajištění kvality a Poprodejní servis

● Záruční doba:

Bezplatná oprava nebo výměna vad způsobených člověkem do 1 rok od nákupu. Placené servisní služby dostupné po 1 roce.

● Výjimky z bezplatné záruky:

Během bezplatné záruční doby bezplatné opravy nebo výměny budou poskytnuty za vady způsobené problémy s kvalitou produktu. Nicméně, Box Společnost Optronics si vyhrazuje právo odmítnout bezplatné opravy v následujícím textu případy v záruční době:

(1) Škody způsobené přírodními faktory (např. blesk, prach) nebo vlivy prostředí.

(2) Poruchy v důsledku nesprávné obsluhy uživatelem.

(3) Zjevné fyzické poškození způsobené lidskou chybou.

(4) Neoprávněná demontáž, úprava nebo oprava.

(5) Upravené nebo neúplné záruční štítky na krytu.

(6) Poškození nebo ztráta během přepravy.
