1064nm multimode vláknový vysokovýkonný zdroj pumpy

Obsah

1. Představení 1064nm multimode vláknový vysokovýkonný zdroj pumpy

2. Technické specifikace

3. Vlastnosti produktu

4. Typické aplikace

5. Standardní příslušenství

6. Průvodce bezpečným provozem

7. Informace pro objednání

8. Datový list

9. Podmínky nabídky a platba

10. Dodací lhůta

11. Provozní poznámky a Údržba

12. Zajištění kvality a Poprodejní servis

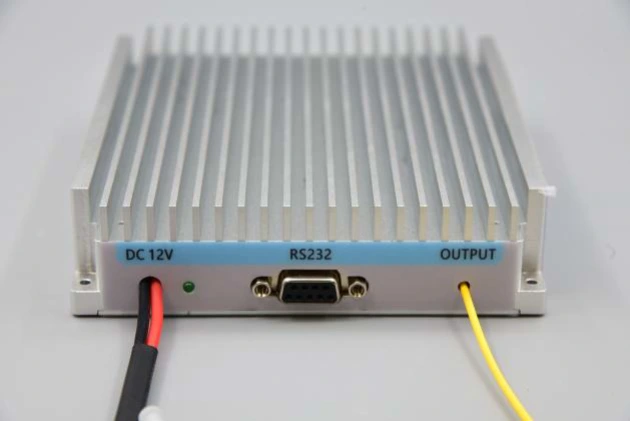

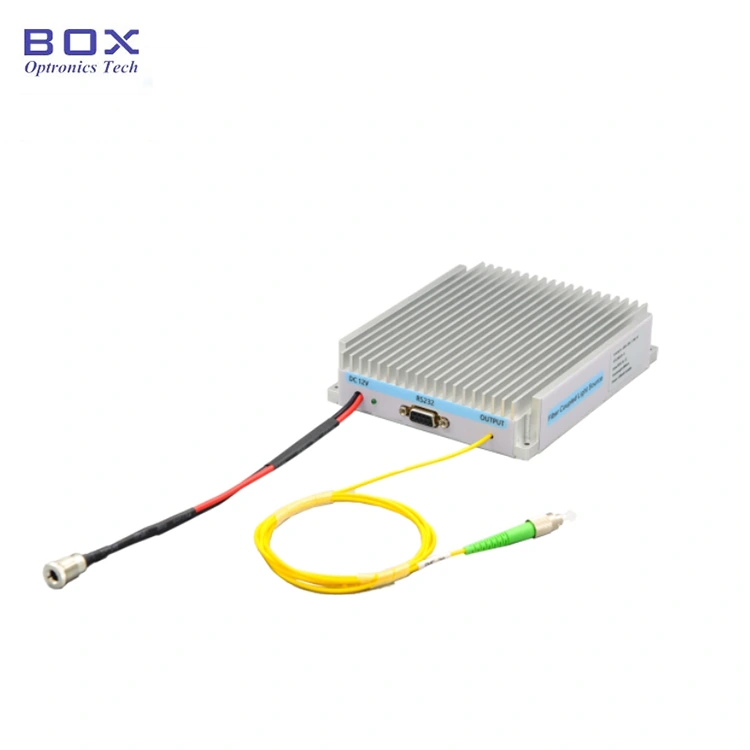

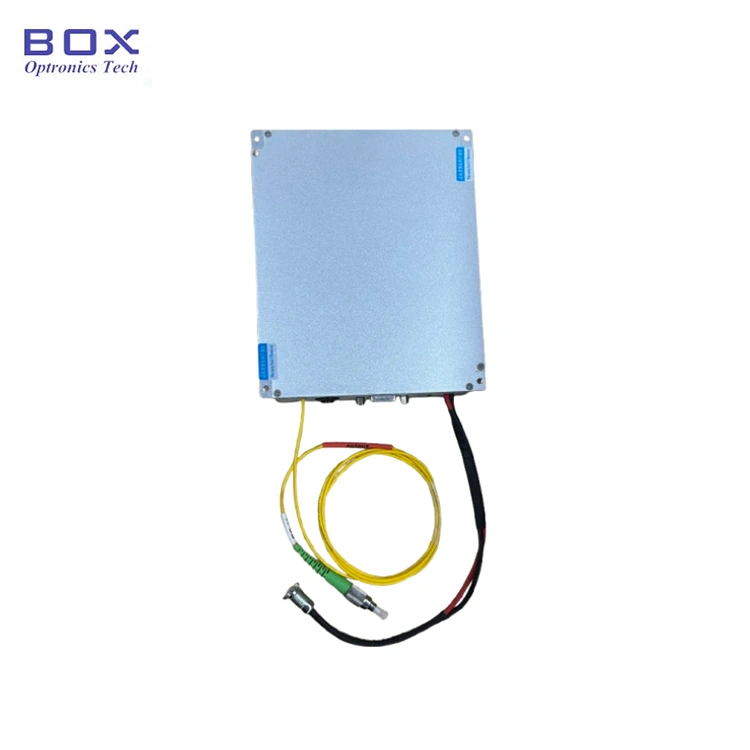

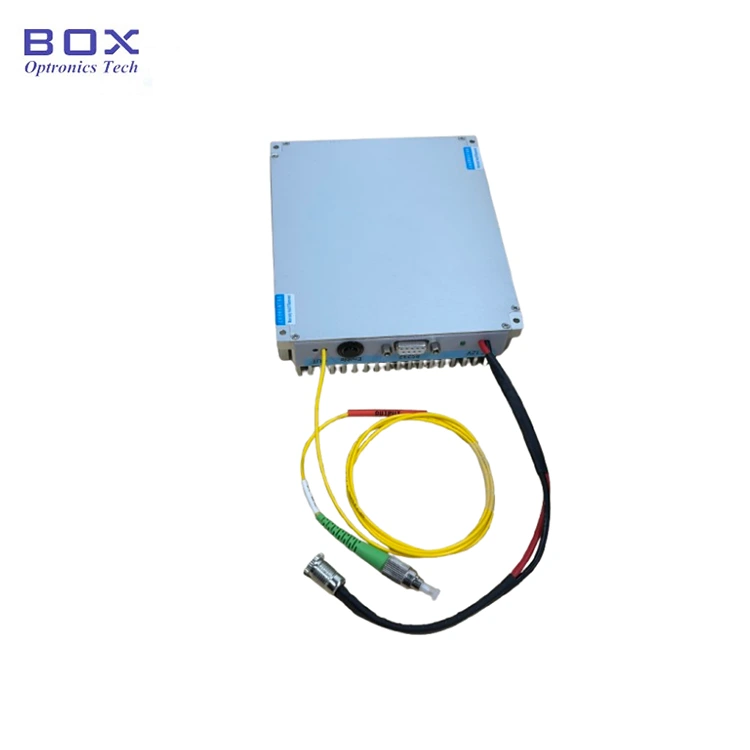

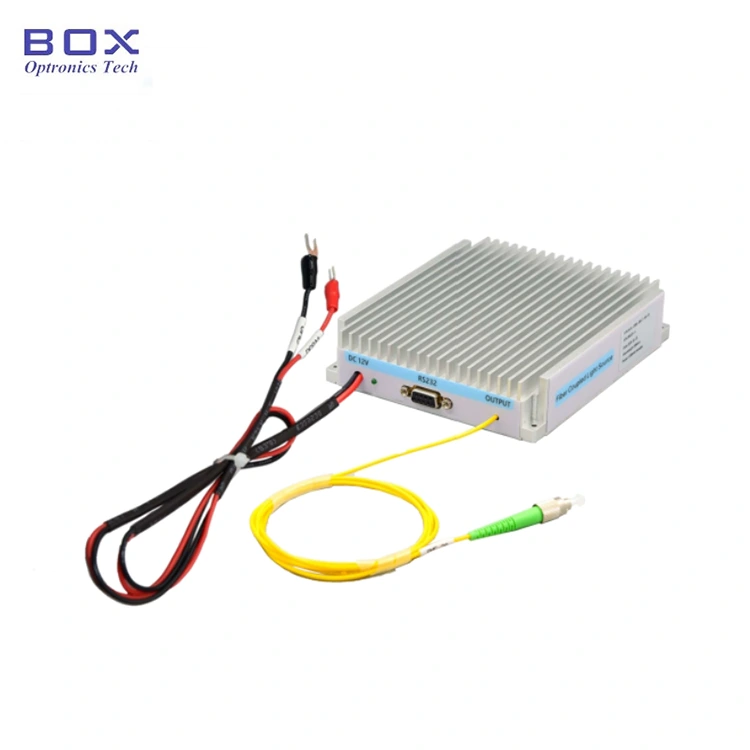

Představení produktu

1064nm vysoce výkonný laserový zdroj je založen na a vysoce výkonný polovodičový laserový čip s výstupem 105/125um s vlákny, a hnací obvod konstantního proudu navržený tak, aby byl bezpečný a stabilní provoz laseru. vhodné pro aplikace při čerpání vláknového laseru, biomedicína a tak dále. Při dlouhodobém užívání je třeba věnovat pozornost odvod tepla laserového zdroje.

Produkt Specifikace

Vlastnosti produktu

● Vysoká stabilita;

● Vysoká výstupní výkon;

● Balíček modulu s monitorování komunikace pro snadnou integraci;

● Poskytněte konektor FC/UPC nebo SMA905.

Aplikace produktů

● Vláknové laserové čerpání;

● biomedicína;

● Zpracování materiálu laserem.

Produkt Podrobnosti

● Standardní příslušenství

Provoz Kroky

Krok 1. Vybalení: Před montáží zkontrolujte zda je kompletní veškeré příslušenství, včetně zdrojového modulu pumpy, USB dat kabel, napájecí adaptér, zkušební protokol atd.

Krok 2. Napájení: Připojeno k DC spínaný zdroj nebo regulovaný zdroj, který vyhovuje jejich výkonu požadavky na dodávky. Používejte pouze originální odpovídající napájecí adaptér (DC 12V). Nesprávné napájecí adaptéry mohou poškodit světelný zdroj. (Síťový adaptér je součástí dodávky podle místních norem napětí.)

Krok 3. Připojení výstupního vlákna: Otevřete protiprachový uzávěr na konektoru nebo přírubě vlákna, zkontrolujte koncovou plochu vlákna a připojte vlákno nebo spojte vlákno s testovaným zařízením nebo měřičem výkonu po potvrzení, že nedochází k žádnému znečištění a poškození.

Setp4.Connect k hostitelskému počítači: Použijte datový kabel USB-RS232 DB9 pro připojení 1064nm multimode Fiber High-Power Zdroj čerpadla a počítač; počítač musí nejprve nainstalovat vyhrazený ovladač sériového portu k identifikaci datového kabelu sériového portu USB-RS232, jinak software hostitelského počítače a modul světelného zdroje nefungují správně propojeno a komunikováno. Požádejte Box Optronics o ovladač.

Step5.Control software: Box Optronics poskytuje sériové příkazy nebo PC software řídit LD proud a LD teplotu 1064nm Multimode Fiber Zdroj vysokovýkonného čerpadla. Vyberte správný port, nastavte aktuální a teplotu a poté klikněte na tlačítko Otevřít. (Abyste předešli poškození, zvyšte pohon proud při počátečním provozu pomalu. Neaplikujte ihned plný proud.)

Krok 6. Po použití klikněte na tlačítko Zavřít, vypněte napájení a odpojte jej připojení vlákna.

Objednávání informace

např.: BFL-1064-20M1 -FU-M

(Informace o objednávce: 1064nm Multimode Fiber High-Power Pump Source, 20W výstupní výkon, s vláknem 105/125um 0,22NA, konektor FC/UPC, balení modulu).

Pro další přizpůsobené požadavky kontaktujte: sales06@boxoptronics.com

Datový list a Testsheet

Datový list

Podmínky nabídky a platba

● Podmínky nabídky

(1) EXW:

Pokud máte účet DHL/UPS/FedEx, společnost Box Optronics doporučuje používat EXW. Odesíláme přes váš účet; neúčtujeme náklady na dopravu.

(2) DAP:

Pokud nemáte účet, zaplaťte prosím náklady na dopravu předem produkty.

● Platební podmínky

PayPal a T/T jsou k dispozici.

Dodací lhůta

Výroba trvá přibližně 15 pracovních dnů. (Pokud nějaké jsou skladem, bude odesláno rychleji.)

Mezinárodní logistika může trvat 3-5 pracovních dnů.

Provozní poznámky a Údržba

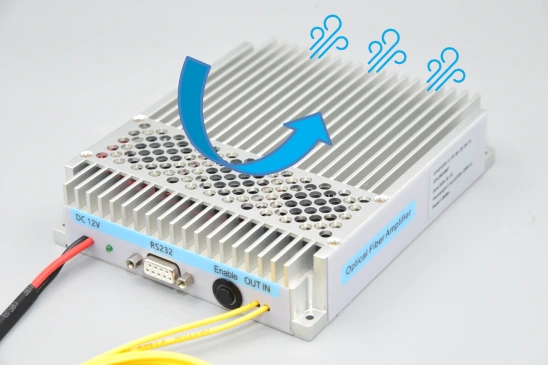

● Při dlouhodobém používání je třeba věnovat pozornost teplu rozptyl laserového zdroje. Laserový zdroj by měl být upevněn na teplo dřez a chlazený ventilátorem.

● Před použitím laserového zdroje s vláknovým konektorem je nutné aby bylo zajištěno, že koncová plocha konektoru z optických vláken je čistá vypálení zástrčky optického vlákna, na které se nevztahuje bezplatná záruka.

● Zajistěte, aby všichni v této oblasti používali odpovídající laserovou ochranu brýle na ochranu před zářením generovaným laserem. Předpokládá se že je obsluha obeznámena s nebezpečími spojenými s provozem laseru a laserové bezpečnostní postupy.

● Když se zařízení používá, může vyzařovat mnoho wattů optiky záření. To představuje jak bezpečnostní riziko pro oči, tak potenciální zdroj tepla k zapálení hořlavin.

● Nainstalujte odpovídající zarážku paprsku pro zachycení optického záření z konec vlákna. Zajistěte, aby výstup směřoval na vhodnou zarážku paprsku resp zamýšlený cíl.

● Vždy zvyšujte proud přiváděný do zařízení z nuly na požadovanou úroveň. Při vypínání diody postupujte v opačném pořadí.

● Provoz při výkonech a teplotách nad specifikací bude urychlují stárnutí zařízení a mohou zařízení zničit.

Zajištění kvality a Poprodejní servis

● Záruční doba:

Bezplatná oprava nebo výměna vad způsobených člověkem do 1 rok od nákupu. Placené servisní služby dostupné po 1 roce.

● Výjimky z bezplatné záruky:

Během bezplatné záruční doby bezplatné opravy nebo výměny budou poskytnuty za vady způsobené problémy s kvalitou produktu. Nicméně, Box Společnost Optronics si vyhrazuje právo odmítnout bezplatné opravy v následujícím textu případy v záruční době:

(1) Škody způsobené přírodními faktory (např. blesk, prach) nebo vlivy prostředí.

(2) Poruchy v důsledku nesprávné obsluhy uživatelem.

(3) Zjevné fyzické poškození způsobené lidskou chybou.

(4) Neoprávněná demontáž, úprava nebo oprava.

(5) Upravené nebo neúplné záruční štítky na krytu.

(6) Poškození nebo ztráta během přepravy.
