980nm čerpadlový diodový laserový modul s vestavěnými hnacími obvody

Obsah

1. Představení 980nm čerpadlový diodový laserový modul s vestavěnými hnacími obvody

2. Technická Specifikace

3. Vlastnosti produktu

4. Typické aplikace

5. Standardní příslušenství

6. Průvodce bezpečným provozem

7. Informace pro objednání

8. Datasheet a testsheet

9. Podmínky nabídky a platba

10. Dodací lhůta

11. Provozní poznámky a Údržba

12. Zajištění kvality a Poprodejní servis

Představení produktu

980nm čerpadlový diodový laserový modul s vestavěným pohonem Obvody jsou speciálně navrženy pro optickou komunikaci, zesílení vláken, a výzkum nelineární optiky. Integruje laserový čip, řídicí obvod, jednotka ochrany regulace teploty a struktura výstupu vlákna v jednom, s č vyžaduje externí disk, plug-and-play. K dispozici jsou 200mW/ 400mW/ 600mW. SM vlákno a vlákno PM jsou volitelné. 1-letá záruka. Při použití laserového zdroje modulu na dlouhou dobu, nezapomeňte vzít v úvahu odvod tepla. Umístěte modul na chladiči.

Produkt Specifikace

Vlastnosti produktu

● Vestavěné integrované obvody pohonu, žádné externí nutná deska ovladače.

● Kompaktní a malé rozměry, vhodné pro integraci a snadná instalace.

● Výkon a spektrální stabilita.

● Komunikační rozhraní je kompatibilní.

Aplikace produktů

● Čerpací zdroj pro vláknové zesilovače (EDFA).

● Laserové snímací zařízení.

● Přenos komunikace optickými vlákny systémy.

● Biologická detekce.

Podrobnosti o produktu

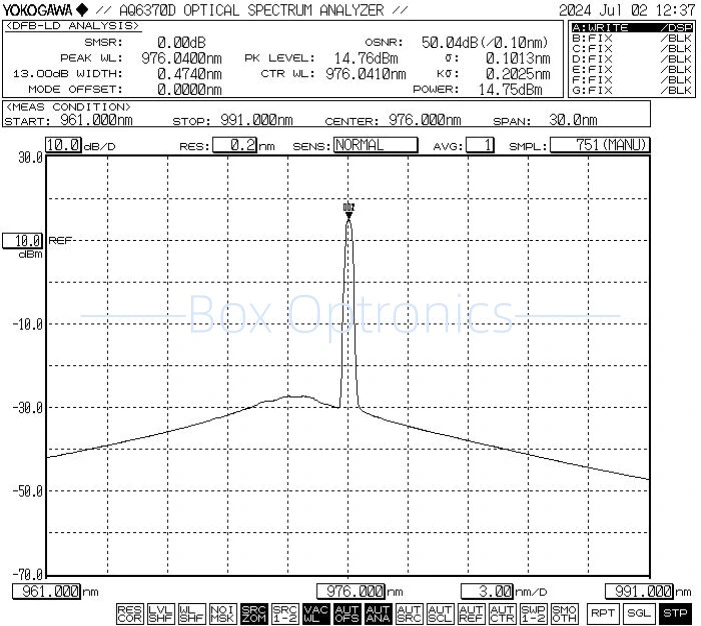

● Typické spektrum: 976nm

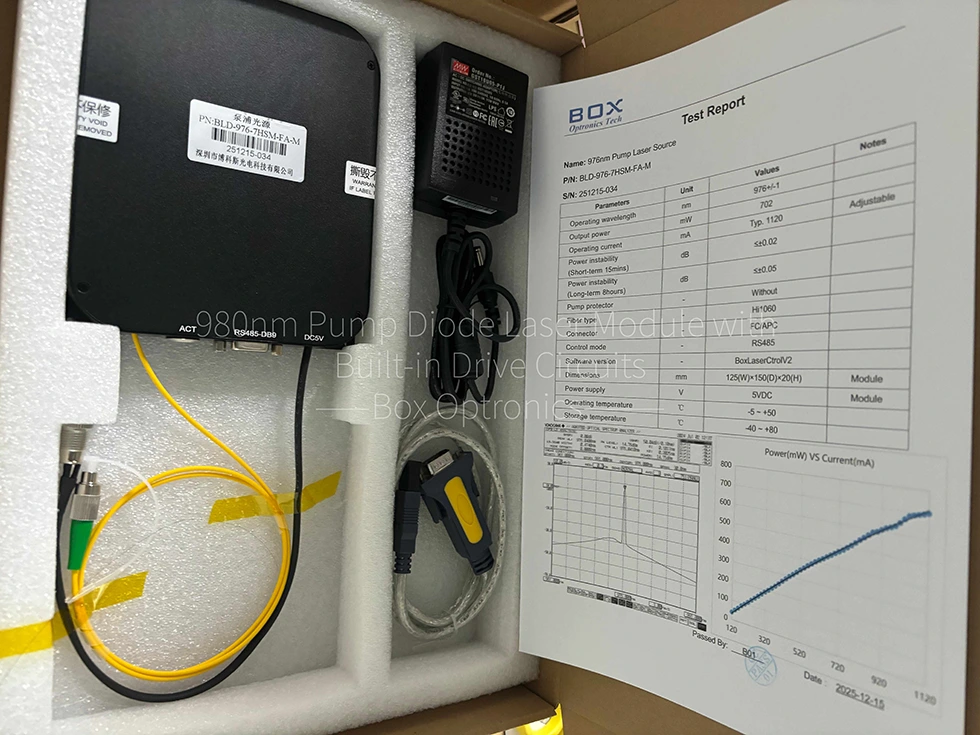

● Standardní příslušenství

Operační kroky

Krok 1. Vybalení: Před montáží zkontrolujte zda je kompletní veškeré příslušenství, včetně modulu Pump laserového zdroje, USB datový kabel, napájecí adaptér, zkušební protokol atd.

Krok 2. Napájení: Připojeno k DC spínaný zdroj nebo regulovaný zdroj, který vyhovuje jejich výkonu požadavky na dodávky. Používejte pouze originální odpovídající napájecí adaptér (DC 5V nebo DC 12V). Nesprávné napájecí adaptéry mohou poškodit světelný zdroj. (Napájecí adaptér dodávané podle místních norem napětí.)

Krok 3. Připojení výstupního vlákna: Otevřete protiprachový uzávěr na konektoru nebo přírubě vlákna, zkontrolujte koncovou plochu vlákna a připojte vlákno nebo spojte vlákno s testovaným zařízením nebo měřičem výkonu po potvrzení, že nedochází k žádnému znečištění a poškození.

Setp4.Connect k hostitelskému počítači: Použijte datový kabel USB-RS485 DB9 pro připojení 980nm pumpového diodového laserového modulu s Vestavěné řídicí obvody a počítač; počítač musí nejprve nainstalovat a vyhrazený ovladač sériového portu pro identifikaci datového kabelu sériového portu USB-RS485, jinak software hostitelského počítače a modul světelného zdroje nemohou být správně připojeno a komunikováno. Požádejte Box Optronics o ovladač.

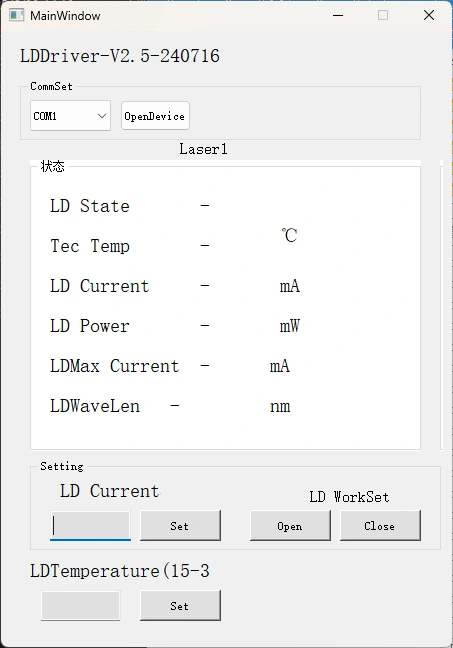

Step5.Control software: Box Optronics poskytuje sériové příkazy nebo PC software řídit LD proud a LD teplotu modulu 980nm Pump Diode Laser Module s vestavěnými hnacími obvody. Vyberte správný port, nastavte aktuální a teplotu a poté klikněte na tlačítko Otevřít. (Abyste předešli poškození, zvyšte pohon proud při počátečním provozu pomalu. Neaplikujte ihned plný proud.)

Krok 6. Po použití klikněte na tlačítko Zavřít, vypněte napájení a odpojte jej připojení vlákna.

Informace pro objednání

např.: BLD-976-6HSM-FA-MP1

(Informace o objednávce: 980nm Pump Diode Laser Module with Built-in Hnací obvody, 976nm, výstupní výkon 600mW, s vláknem SM Hi1060, FC/APC konektor, ochrana proti odraženému světlu 1064 nm, balení modulu).

*Vybaveno ochranou čerpadla, útlum výstupního výkonu je 10–15 %.

Pro další přizpůsobené požadavky kontaktujte: sales06@boxoptronics.com

Datový list a Testsheet

Datový list

Testsheet

Podmínky nabídky a platba

● Podmínky nabídky

(1) EXW:

Pokud máte účet DHL/UPS/FedEx, společnost Box Optronics doporučuje používat EXW. Odesíláme přes váš účet; neúčtujeme náklady na dopravu.

(2) DAP:

Pokud nemáte účet, zaplaťte prosím náklady na dopravu předem produkty.

● Platební podmínky

PayPal a T/T jsou k dispozici.

Dodací lhůta

Výroba trvá přibližně 10 pracovních dnů. (Pokud nějaké jsou skladem, bude odesláno rychleji.)

Mezinárodní logistika může trvat 3-5 pracovních dnů.

Provozní poznámky a Údržba

● Ujistěte se, že používáte modul zdroje světla po delší dobu zvažte odvod tepla a ventilaci montáží modulu na teplo umyvadlo.

● Při spouštění se nejprve ujistěte, že je vypínač i vypínač klíčový spínač je v poloze "vypnuto", poté připojte napájení. Při vypínání nejprve vypněte klíčový spínač; počkejte na indikátor světlo zhaslo před odpojením napájení. Nikdy ne přímo vypnout napájení, když je zařízení v provozu.

● Vyhněte se častému zapojování/odpojování optických konektorů hromadění prachu a poškození čelní strany.

● Očistěte konektory vláken hadříkem nepouštějícím vlákna a zkontrolujte pomocí a detektor konce vlákna před připojením. Vždy připojujte/odpojujte vlákna bez napájení, aby nedošlo k popálení čelní strany. Nepoužité konektory zakryjte protiprachovými krytkami.

● Zařízení skladujte v suchém prostředí bez vlhkosti.

Zajištění kvality a Poprodejní servis

● Záruční doba:

Bezplatná oprava nebo výměna vad způsobených člověkem do 1 rok od nákupu. Placené servisní služby dostupné po 1 roce.

● Výjimky z bezplatné záruky:

Během bezplatné záruční doby bezplatné opravy nebo výměny budou poskytnuty za vady způsobené problémy s kvalitou produktu. Nicméně, Box Společnost Optronics si vyhrazuje právo odmítnout bezplatné opravy v následujícím textu případy v záruční době:

(1) Škody způsobené přírodními faktory (např. blesk, prach) nebo vlivy prostředí.

(2) Poruchy v důsledku nesprávné obsluhy uživatelem.

(3) Zjevné fyzické poškození způsobené lidskou chybou.

(4) Neoprávněná demontáž, úprava nebo oprava.

(5) Upravené nebo neúplné záruční štítky na krytu.

(6) Poškození nebo ztráta během přepravy.

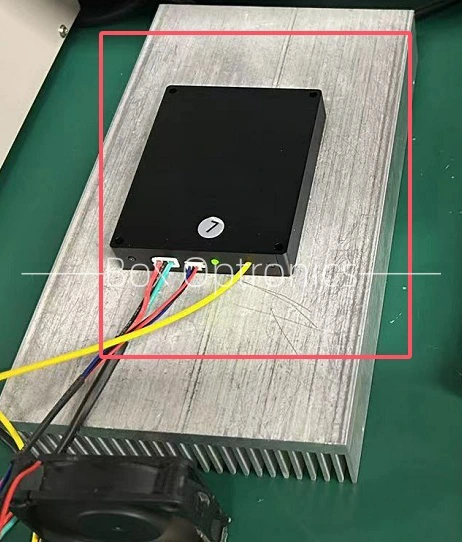

* odvod tepla pro dlouhodobé užívání
