1064nm 20kHz vláknový laser s ultratenkou šířkou čáry

Obsah

1. Představení 1064nm 20kHz vláknový laser s ultratenkou šířkou čáry

2. Technická Specifikace

3. Vlastnosti produktu

4. Typické aplikace

5. Podrobnosti o produktu

6. Průvodce bezpečným provozem

7. Informace pro objednání

8. Datasheet a testsheet

9. Podmínky nabídky a platba

10. Dodací lhůta

11. Provozní poznámky a Údržba

12. Zajištění kvality a Poprodejní servis

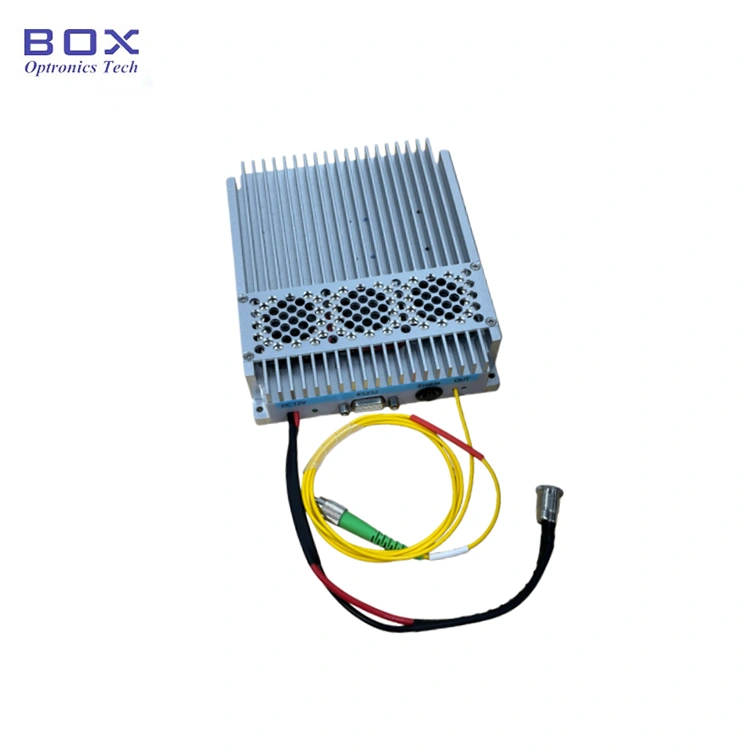

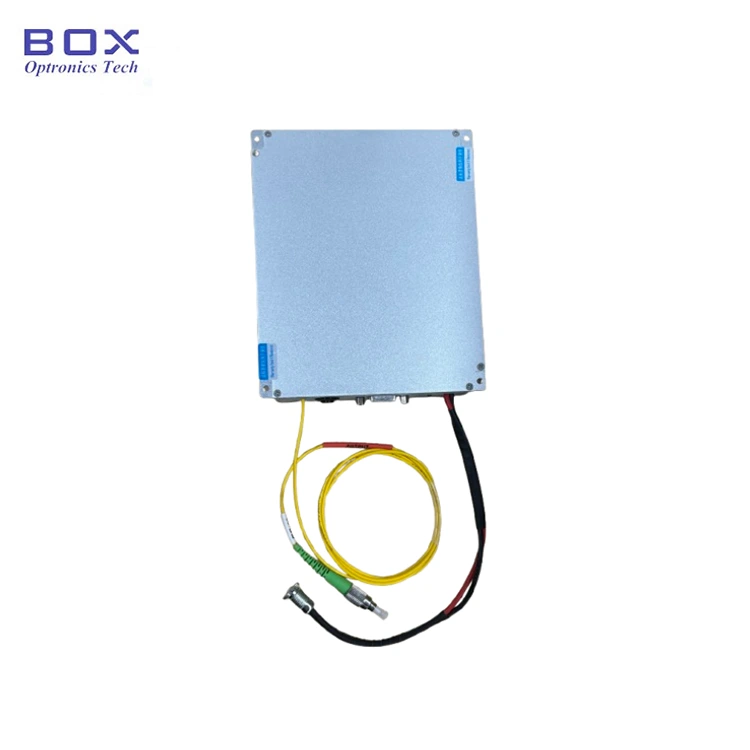

Představení produktu

Jedná se o 1064nm 20kHz ultra-úzké vlákno o šířce vedení Laser, který využívá vláknovou optickou strukturu DFB laserové dutiny s výstupem a jediný podélný režim kontinuálního laseru s úzkou šířkou čáry v 1064nm vlnové pásmo. Výstupní výkon 50/100/200/500/1000 mW je volitelný. to podporuje stolní a modulární konfigurace s komunikací RS232 rozhraní a monitorovací software pro systémovou integraci. Vhodné pro LiDAR, hydroakustika a distribuované snímání optických vláken.

Produkt Specifikace

Vlastnosti produktu

● Spektrální šířka linky ≤20 kHz;

● Celovláknité DFB rezonanční dutina;

● Vlnová délka stabilní bez přeskakování režimu.

Aplikace produktů

● LiDAR;

● Akustické senzory, hydrofony;

● Vláknina Optické distribuované snímání.

Produkt Podrobnosti

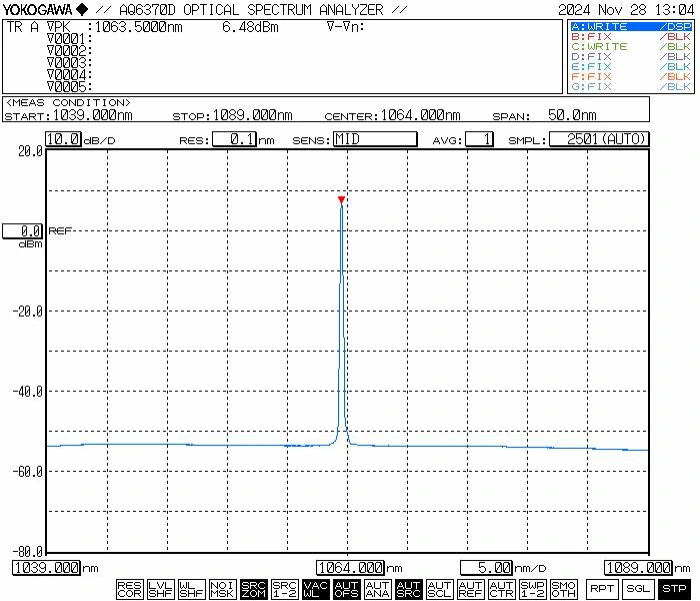

● Typické spektrum: 1064nm

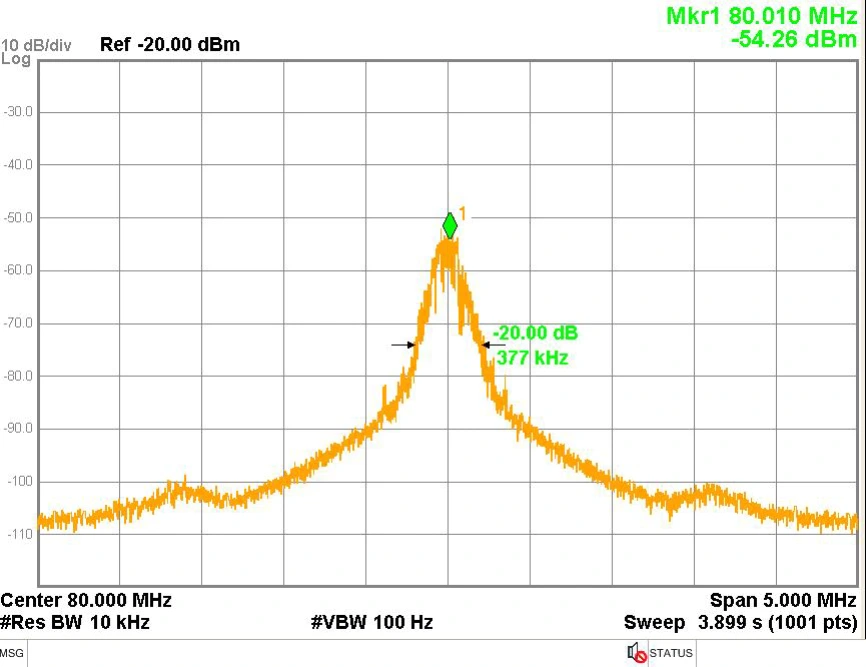

● Typická šířka čáry: 3dB spektrální šířka čáry≤20 kHz (rovná šířce 20dB / 20)

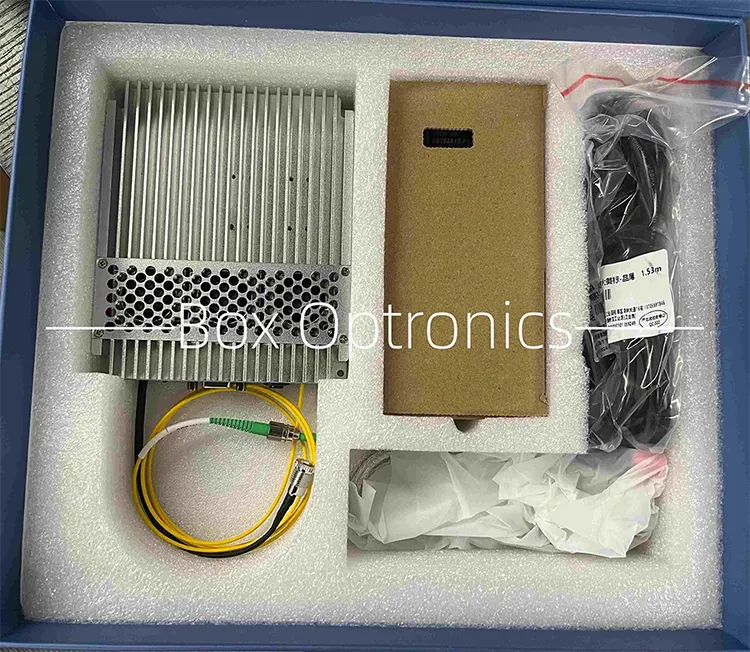

● Příklad balení

Provoz Instrukce

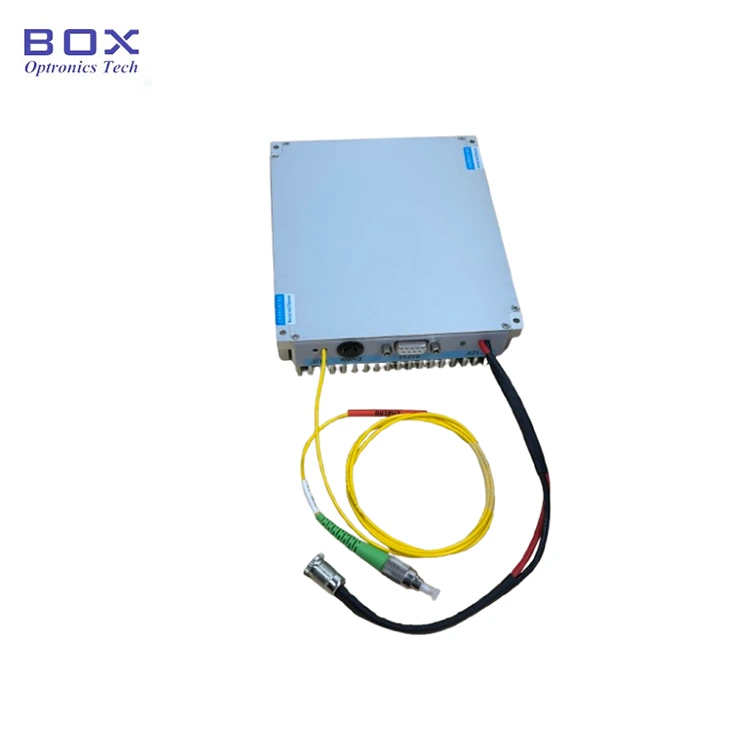

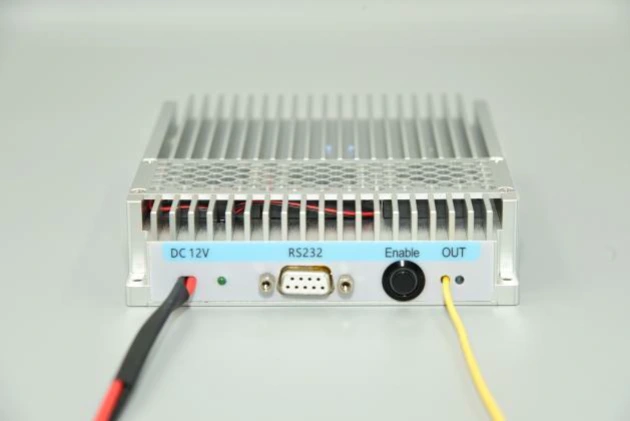

Krok 1. Vzhled: Modul obsahuje a napájecí konektor, indikátor napájení, komunikační rozhraní RS232, výstup aktivační spínač a optický port laserového výstupu.

Krok 2. Napájení: Používá napájecí port standardní DC 5,5 × 2,1 mm rozhraní. Používejte pouze originální odpovídající napájecí adaptér (DC 5V nebo DC12V). Nesprávné napájecí adaptéry mohou poškodit světelný zdroj. Napájecí konektor ve tvaru U kabel pro připojení ke zdroji vypínače je k dispozici na vyžádání na adrese čas nákupu.

Krok 3. Připojení optického vlákna Propojka: Odstraňte protiprachovou krytku z konektoru vlákna, zkontrolujte koncovou plochu znečištění nebo poškození a před připojením k jinému zajistěte čistotu vláknová zařízení nebo testovací zařízení. U vysoce výkonných modelů je to fúzní spojování doporučeno.

Setp4.Připojení modulu k hostiteli Počítač: K připojení modulu použijte přiložený sériový datový kabel USB-RS232 počítač. Nainstalujte vyhrazený sériový ovladač (poskytovaný v výrobce), abyste umožnili komunikaci. Bez ovladače, hostitelského softwaru nelze se připojit k modulu.

Krok 5. Software: hostitelský software umožňuje nastavení výstupního výkonu a ovládání laserového výstupu pomocí tlačítko "SoftActive" (viz schéma rozhraní níže). Software zobrazuje nastavený proud čerpadla, výstupní výkon a stav monitorování teploty.

Krok 6. Specifické softwarové operace: Jak je znázorněno na diagramu, po spuštění hostitele počítačový software, nejprve vyberte správné číslo sériového portu v Seznam sériových portů "PortList" a klikněte na "OpenPort" tlačítko pro otevření sériového portu. "Power" a "LDTemp" okna pak zobrazí aktuální výstupní výkon modulu a teplotu čerpadla. Do pole „Current“ zadejte hodnotu proudu pohonu čerpadla a klikněte tlačítko "SET". Nastavení se projeví a zdroj světla poskytuje optický výkon pouze tehdy, když obě fyzická tlačítka rozsvítí světlo zdrojový modul a tlačítko "SoftActive" v softwaru jsou otočeny na. Číslo verze softwaru hostitelského počítače se musí shodovat se softwarem verze uvedená v protokolu o zkoušce výrobku; verzi softwaru najdete ve zkušebním protokolu každého výrobku.

Krok 7. Paměť parametrů: Nastavení a stav konfigurovaný pomocí softwaru jsou automaticky uloženy v modulu vnitřní paměti. Pokud parametry nejsou vyžadovány, není vyžadováno připojení k hostitelskému počítači potřebují úpravu.

Objednávání informace

např.: NLFL-1064-50-T-SM-M

(Informace o objednávce: 1064nm 20kHz ultratenký vláknový laser, 50mW výstupní výkon, výkon nastavitelný, SM vlákno, modulový balíček).

Pro další přizpůsobené požadavky kontaktujte: sales06@boxoptronics.com

Datový list a Testsheet

Datový list

Podmínky nabídky a platba

● Podmínky nabídky

(1) EXW:

Pokud máte účet DHL/UPS/FedEx, společnost Box Optronics doporučuje používat EXW. Odesíláme přes váš účet; neúčtujeme náklady na dopravu.

(2) DAP:

Pokud nemáte účet, zaplaťte prosím náklady na dopravu předem produkty.

(3) Jiné

● Platební podmínky

PayPal a T/T jsou k dispozici.

Dodací lhůta

Výroba trvá 10-15 pracovních dní. (Pokud tam nějaké jsou skladem, bude odesláno rychleji.)

Mezinárodní logistika může trvat 3-5 pracovních dnů.

Provozní poznámky a Údržba

● Nedoporučuje se často vkládat a odpojovat výstup konektory vláken, aby se zabránilo kontaminaci prachem, což může vést ke zvýšení ztráta vložení nebo spálení koncové plochy vláknového konektoru.

● Očistěte konektory vláken hadříkem nepouštějícím vlákna a zkontrolujte pomocí a detektor konce vlákna před připojením. Vždy připojujte/odpojujte vlákna bez napájení, aby nedošlo k popálení čelní strany. Optické konektory musí být zakryté krytkami proti prachu.

● Pokud je třeba výstupní vlákno připojit k jinému vláknu, je to tak doporučuje se použít svářečku.

● Při spouštění se nejprve ujistěte, že je vypínač a klíčový spínač jsou vypnuty a poté připojte zdroj napájení. Nejprve při vypínání vypněte klíčový vypínač a po výstupu odpojte napájení kontrolka zhasne. Neodpojujte přímo napájení, když je světelný zdroj funguje.

● Věnujte pozornost odolnosti proti vlhkosti, prachu a antikorozní a skladujte ji na suchém místě.

Zajištění kvality a Poprodejní servis

● Záruční doba:

Bezplatná oprava nebo výměna vad způsobených člověkem do 1 rok od nákupu. Placené servisní služby dostupné po 1 roce.

● Výjimky z bezplatné záruky:

Během bezplatné záruční doby bezplatné opravy nebo výměny budou poskytnuty za vady způsobené problémy s kvalitou produktu. Nicméně, Box Společnost Optronics si vyhrazuje právo odmítnout bezplatné opravy v následujícím textu případy v záruční době:

(1) Škody způsobené přírodními faktory (např. blesk, prach) nebo vlivy prostředí.

(2) Poruchy v důsledku nesprávné obsluhy uživatelem.

(3) Zjevné fyzické poškození způsobené lidskou chybou.

(4) Neoprávněná demontáž, úprava nebo oprava.

(5) Upravené nebo neúplné záruční štítky na krytu.

(6) Poškození nebo ztráta během přepravy.
