1550nm koaxiální DFB laser s úzkou šířkou linie

Přehled produktu-1550nm koaxiální DFB laser s úzkou šířkou

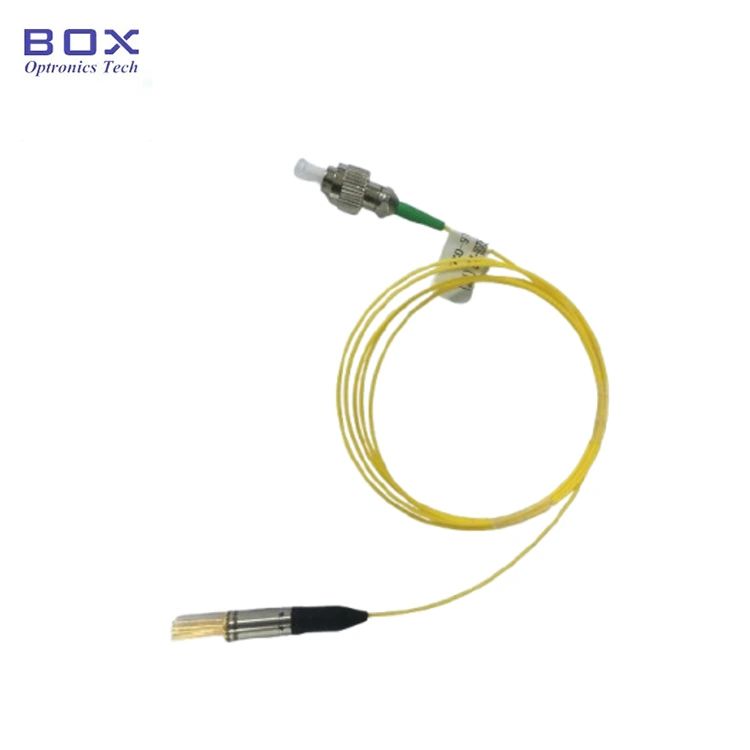

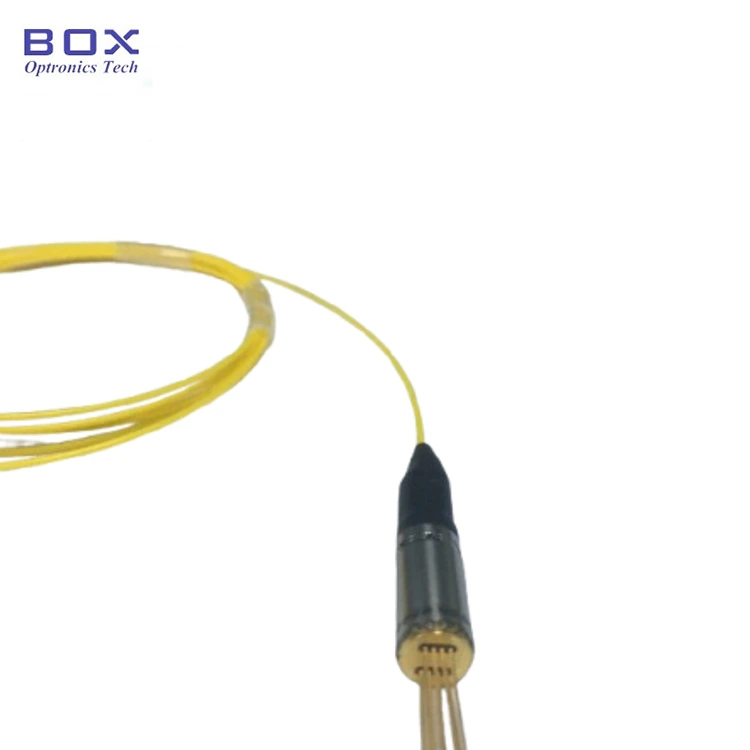

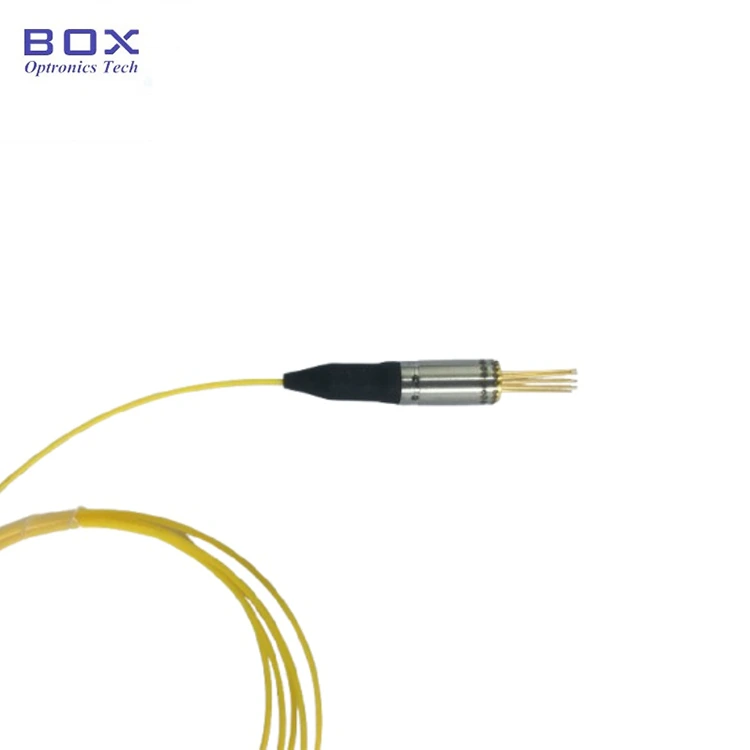

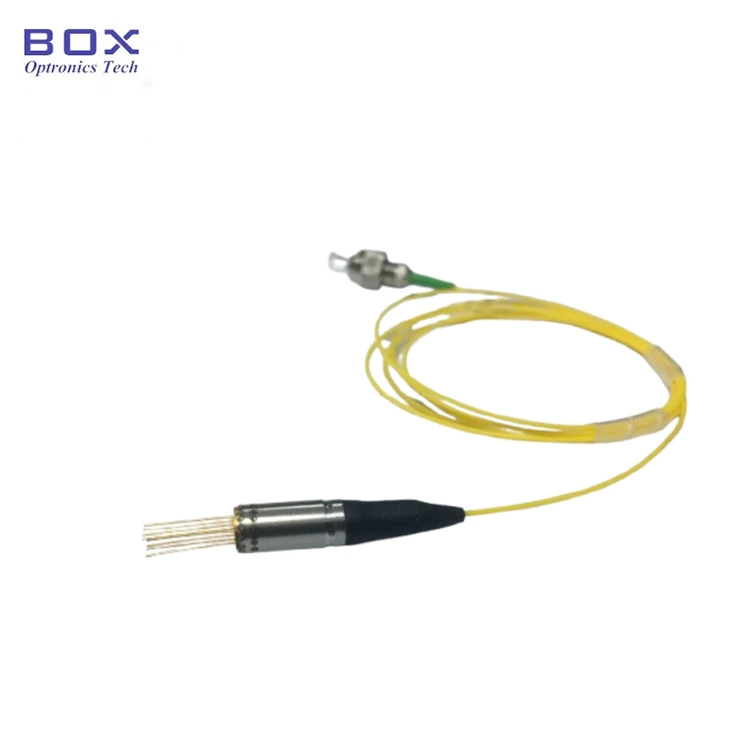

1550nm Narrow-Linewidth Coaxial Pigtailed DFB Laser od Box Optronics je TEC chlazený laser s distribuovanou zpětnou vazbou navržený pro systémy LiDAR a autonomní řízení. Pracuje na střední vlnové délce 1550 nm a poskytuje optický výstup ≥2 mW přes jednovidové vlákno a spektrální šířku čáry ≤500 kHz, měřeno pomocí metody self-heterodyn. Laser integruje termoelektrický chladič (TEC), termistor, monitorovací fotodiodu InGaAs PIN a optický izolátor v kompaktním koaxiálním balení s kabelem FC/APC nebo SC/APCfiber.

Klíčové vlastnosti -1550nm koaxiální DFB laser s úzkou šířkou čáry

· Vlnová délka středu: 1550nm, tolerance +/-3nm WL

· Šířka úzké spektrální čáry: ≤ 500 kHz (metoda self-heterodynního měření)

· Optický výstupní výkon: minimálně 2 mW (výstup SM vlákna)

· Vestavěný optický izolátor: ≥30dB izolace

· Integrovaný termoelektrický chladič (TEC) a termistor

· Vestavěná InGaAs PIN monitorovací fotodioda

· Provoz s nízkým šumem a nízkým zkreslením

· Vysoká spolehlivost a dlouhá životnost

Typické aplikace -1550nm koaxiální DFB laser s úzkou šířkou

· FMCW LiDAR systémy pro autonomní řízení a ADAS

· Koherentní LiDAR pro současné měření rozsahu a rychlosti

· Systémy LiDAR pro 3D zobrazování a autonomní navigaci

· Průmyslové systémy LiDAR pro robotiku, AGV navigaci a automatizaci

· Testovací systémy pro koherentní optickou komunikaci a optická měřicí zařízení

· Distribuované systémy detekce optických vláken

· Optická frekvenční reflektometrie (OFDR)

· Fotonický výzkum a laboratorní experimenty s koherentní detekcí

· Integrace OEM do modulů LiDAR, automobilových senzorů a průmyslového snímacího zařízení

Specifikace produktu -1550nm koaxiální DFB laser s úzkou šířkou

Absolutní maximální hodnocení (Tc = 25 °C)

Opticko-elektrické vlastnosti (Tc = 25 °C)

Charakteristika TEC a termistoru

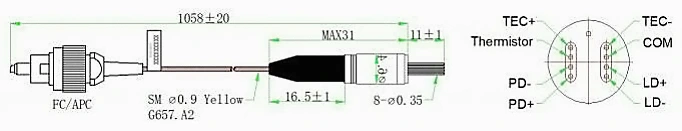

Definice balíčku a pinu

Typ balení: koaxiální hermetické balení s TEC

Vestavěné součásti: Optický izolátor, termoelektrický chladič (TEC), termistor, InGaAs PIN monitorovací fotodioda

Informace pro objednání -1550nm Narrow-Linewidth Coaxial Pigtailed DFB Laser

Modelová nomenklatura

BLD – X XX XX X – X XX (XX)

Příklad: BLD-ND5502H-IFA(TEC)

Datový list -1550nm Narrow-Linewidth Coaxial Pigtailed DFB Laser

Datový list

Často kladené otázky (FAQ)

Otázka: Co znamená „úzká šířka čáry“ a proč je důležitá pro LiDAR?

Odpověď: Šířka spektrální čáryodpovídá šířce optického frekvenčního spektra laseru. Tento laser poskytuje šířku čáry < 500 kHz, měřeno metodou self-heterodyn. Užší šířka čáry obecně vede k delší koherenční délce, což je důležité pro koherentní detekční techniky, jako je FMCW LiDAR.

V systémech FMCW LiDAR se vysílané a odražené optické signály ruší, aby generovaly signál úderu používaný pro měření vzdálenosti a rychlosti. Laser s úzkou šířkou čáry pomáhá udržovat koherenci, snižuje fázový šum a zlepšuje citlivost měření v aplikacích s dlouhým dosahem a vysokým rozlišením.

Otázka: Jaký je rozdíl mezi tímto koaxiálním laserem s úzkou šířkou čáry a laserem DFB s motýlkem?

Odpověď: Hlavním rozdílem je faktor tvaru balení. Tento produkt používá kompaktní koaxiální balíček s integrovaným TEC, termistorem, fotodiodou monitoru a optickým izolátorem, díky čemuž je vhodný pro moduly LiDAR s omezeným prostorem a OEM integraci s optickými vlákny.

Lasery DFB zabalené v motýlech obvykle poskytují více elektrických rozhraní a vyšší flexibilitu pro laboratorní systémy, telekomunikační zařízení a aplikace vyžadující přizpůsobené tepelné nebo elektrické konstrukce.

Vhodný balíček závisí na požadavcích systému, včetně velikosti, tepelného managementu, elektrického rozhraní a způsobu integrace.

Otázka: Je vlnová délka 1550nm bezpečná pro oči pro automobilový LiDAR?

Odpověď: Oblast vlnových délek 1550nm je obecně považována za bezpečnější pro oči pro aplikace LiDAR ve srovnání s kratšími vlnovými délkami, jako je 905nm. Přibližně 1550 nm absorpce předními strukturami oka výrazně snižuje expozici sítnice, což umožňuje systémům LiDAR dosáhnout vyšších přípustných úrovní optického výkonu podle platných norem bezpečnosti laseru.

Konečná klasifikace bezpečnosti očí závisí na celkovém návrhu systému, včetně výstupního výkonu, divergence paprsku, formátu modulace, trvání expozice a souladu s normami, jako je IEC 60825.

Otázka: Jaké je minimální množství objednávky (MOQ)?

A: MOQ je 2ks.
