1. Představení 1550nm 3kHz vláknový laser s ultratenkou šířkou čáry
2. Technická Specifikace
3. Vlastnosti produktu
4. Typické aplikace
5. Podrobnosti o produktu
6. Průvodce bezpečným provozem
7. Informace pro objednání
8. Datasheet a testsheet
9. Podmínky nabídky a platba
10. Dodací lhůta
11. Provozní poznámky a Údržba
12. Zajištění kvality a Poprodejní servis
Jedná se o 1550nm 3kHz ultra-úzké vlákno o šířce vedení Laser využívající erbiem dopované vlákno DFB laserovou dutinovou strukturu s výstupem CW výkon 50/100/200/500/1000mW volitelně, šířka pásma 3dB menší než 3kHz, vlnová délka stabilní bez přeskakování režimu. Podporuje stolní a modulární konfigurace s komunikačním rozhraním RS232 a monitorovacím softwarem pro systém integrace. Vhodné pro distribuované snímání a tak dále.
|
Parametr |
Jednotka |
Typický |
Poznámka |
|
|
Provozní vlnová délka |
nm |
1550±0,1 |
1540~1570 (přizpůsobený) |
|
|
Pomalé ladění teploty dosah |
nm |
±0,1 |
|
|
|
Výstupní výkon |
mW |
50/100/200/500/1000 |
|
|
|
Spektrální šířka čáry @ 3dB |
kHz |
<3 |
Šířka linky 20dB / 20 |
|
|
Potlačení bočního režimu Poměr |
dB |
≥60 |
|
|
|
Nestabilita vlnové délky |
MHz |
≤±25 |
|
|
|
Pracovní režim |
— |
CW |
Nepřetržité světlo |
|
|
Nestabilita napájení (krátkodobě 15 minut) |
dB |
≤ ±0,02 |
Ekvivalence ≤ ±0,5 % |
|
|
Nestabilita napájení (dlouhodobě 8 hodin) |
dB |
≤ ±0,05 |
Ekvivalence ≤ ±1,2 % |
|
|
Typ vlákna |
— |
SMF-28 |
Náhodná polarizace |
|
|
— |
PM1550（PER>23dB） |
Lineární polarizace |
||
|
Typ konektoru pigtail |
— |
FC/APC |
Přizpůsobitelné |
|
|
Dimenze |
50/100/200 mW |
mm |
255(Š)×285(H)×115(V) |
B1: Pracovní stůl |
|
500/1000 mW |
255(Š)×322(H)×115(V) |
B2: Pracovní stůl |
||
|
50/100/200 mW |
125(Š)×150(H)×31,5(V) |
M31: Modul |
||
|
500/1000 mW |
139(Š)×235(H)×70(V) |
M70: Modul |
||
|
Napájení |
V |
100~240V AC, <30W |
Pracovní stůl |
|
|
DC 12V, 24W |
Modul |
|||
|
Komunikační rozhraní |
— |
DB9 Female (RS232) |
|
|
|
Provozní teplota |
℃ |
-5~+35 |
|
|
|
Skladovací teplota |
℃ |
-40 ~ +85 |
|
|
● Spektrální šířka linky ≤3 KHz;
● Celovláknité DFB rezonanční dutina;
● Vlnová délka stabilní bez přeskakování režimu;
● DB9 Komunikace samice (RS232) pro snadnou integraci.
● LiDAR;
● Akustické senzory, hydrofony;
● Vláknina Optické distribuované snímání.

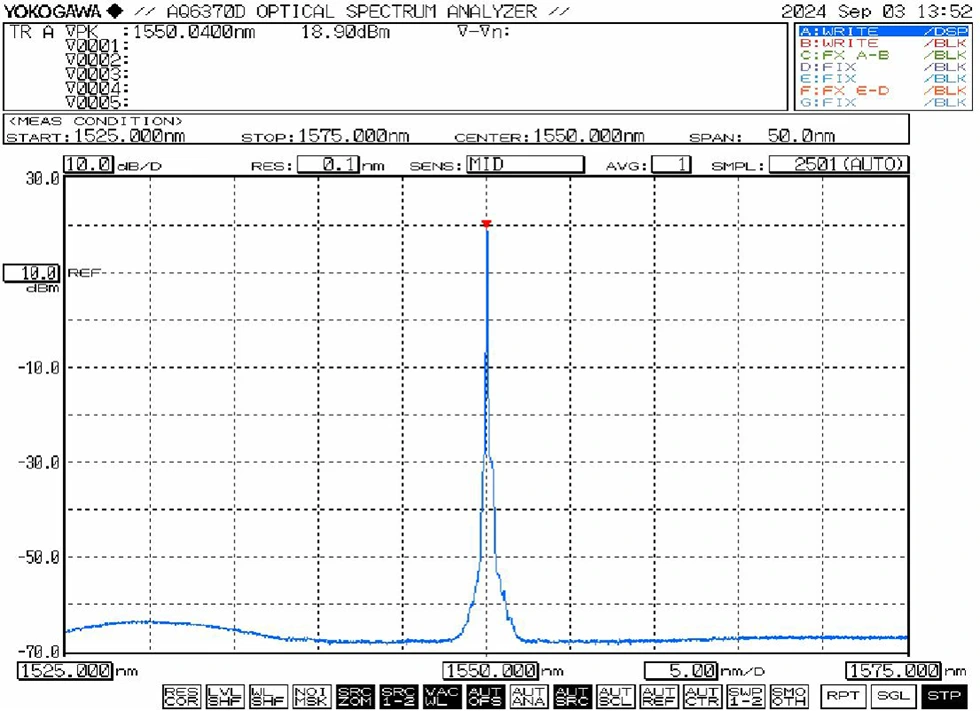

● Typické spektrum: 1550nm

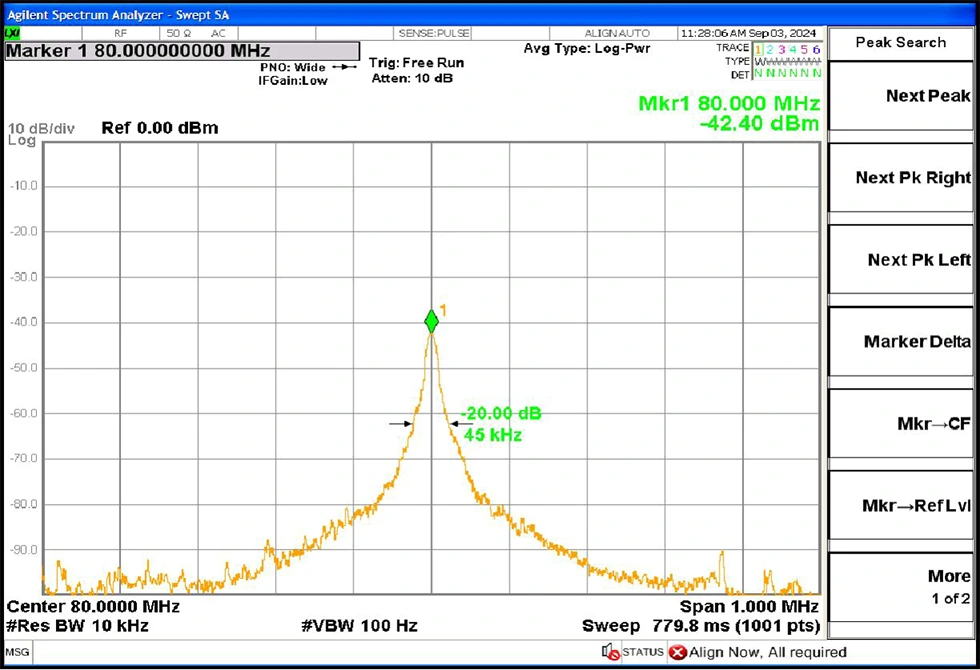

● Typická šířka čáry: 3dB spektrální šířka čáry≤3 kHz (rovná šířce 20dB / 20)

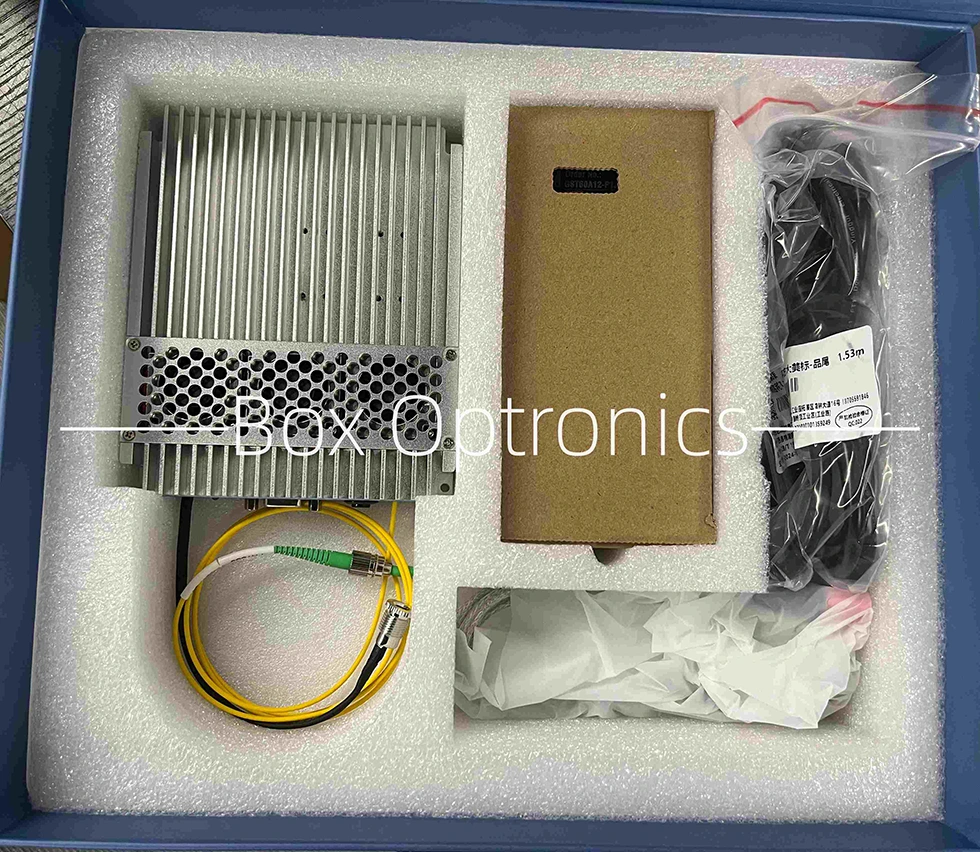

● Příklad balení

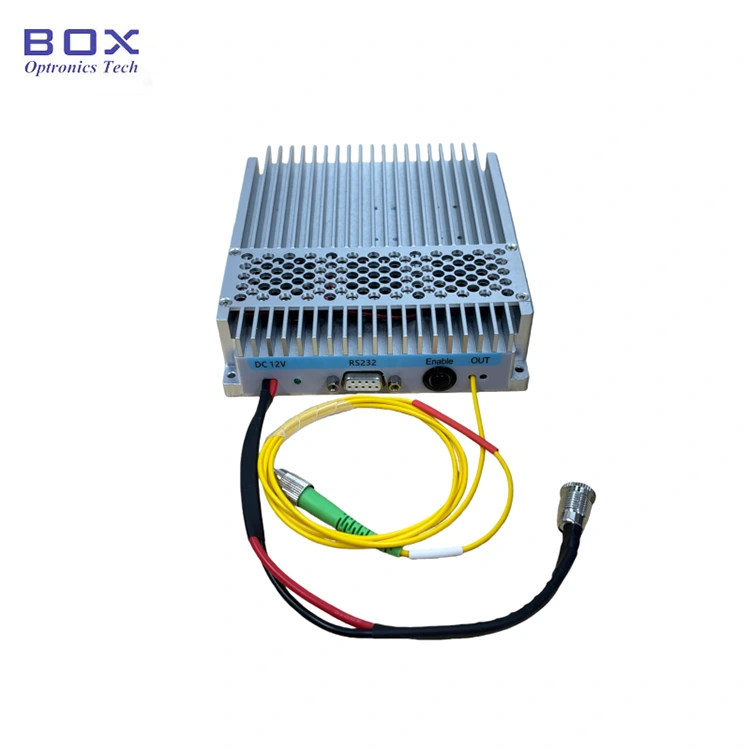

1.Vzhled: Modul obsahuje napájecí konektor, indikátor napájení, RS232 komunikační rozhraní, spínač aktivace výstupu a port pro vláknový výstup laseru.
2. Výkon Napájení: Napájecí port používá standardní rozhraní DC5,5×2,1 mm. Používejte pouze originální odpovídající napájecí adaptér (DC 5V nebo DC 12V). Nesprávné napájecí adaptéry mohou poškodit světelný zdroj. Ve tvaru U konektor napájecího kabelu pro připojení ke zdroji vypínače je k dispozici na žádost v době nákupu.
3.Připojování propojka optických vláken: Odstraňte protiprachovou krytku z konektoru vláken, zkontrolujte koncovou plochu, zda není znečištěná nebo poškozená, a zajistěte čistotu před připojením k jiným optickým zařízením nebo testovacím zařízením. pro u vysoce výkonných modelů se doporučuje fúzní spojování.
4.Připojování modul k hostitelskému počítači: Použijte přiložený Sériový datový kabel USB-RS232 pro připojení modulu k počítači. Nainstalujte vyhrazený sériový ovladač (dodaný výrobcem) pro umožnění komunikace. Bez ovladače se hostitelský software nemůže připojit k modulu.

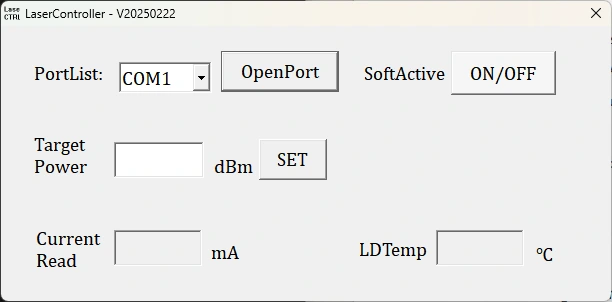

5. Software: Hostitelský software umožňuje nastavení výstupního výkonu a ovládání laserového výstupu pomocí tlačítko "SoftActive". Software zobrazuje nastavený proud čerpadla, výstup stav monitorování výkonu a teploty.
6. Paměť parametrů: Nastavení a stav nakonfigurovaný pomocí softwaru se automaticky uloží do modulu vnitřní paměti. Pokud parametry nejsou vyžadovány, není vyžadováno připojení k hostitelskému počítači potřebují úpravu.
|
Jméno |
Vlnová délka |
Výstupní výkon |
Výkon nastavitelný (volitelný) |
Typ vlákna |
Dimenze |
|
NLFL |
-XXXX |
-XX |
-X |
-XX |
-X |
|
Vláknový laser s úzkou šířkou čáry |
1550: 1550 nm |
50:50 mW 100:100 mW 200:200 mW 500:500 mW 1000:1000 mW |
T: síla nastavitelné |
SM:SMF-28e PM: PM1550 |
B1/B2: Pracovní deska M31/M70 :Modul |
např.: NLFL-1550-50-T-SM-M
(Informace o objednávce: 1550nm 3kHz ultratenký vláknový laser, 50mW výstupní výkon, nastavitelný výkon, SM vlákno, balíček modulů).
Pro další přizpůsobené požadavky kontaktujte: sales06@boxoptronics.com
● Podmínky nabídky
(1) EXW:
Pokud máte účet DHL/UPS/FedEx, společnost Box Optronics doporučuje používat EXW. Odesíláme přes váš účet; neúčtujeme náklady na dopravu.
(2) DAP:
Pokud nemáte účet, zaplaťte prosím náklady na dopravu předem produkty.
(3) Jiné
● Platební podmínky
PayPal a T/T jsou k dispozici.
Výroba trvá přibližně 15 pracovních dnů. (Pokud nějaké jsou skladem, bude odesláno rychleji.)
Mezinárodní logistika může trvat 3-5 pracovních dnů.
1. Provozní poznámky a údržba-1550nm 3kHz Ultra-Narrow Linewidth Vláknový laser
● Vyhněte se častému zapojování/odpojování optických konektorů hromadění prachu a poškození čelní strany.
● Očistěte konektory vláken hadříkem nepouštějícím vlákna a zkontrolujte pomocí a detektor konce vlákna před připojením. Vždy připojujte/odpojujte vlákna bez napájení, aby nedošlo k popálení čelní strany. Nepoužité konektory zakryjte protiprachovými krytkami.
● Zařízení skladujte v suchém prostředí bez vlhkosti.
● Záruční doba:
Bezplatná oprava nebo výměna vad způsobených člověkem do 1 rok od nákupu. Placené servisní služby dostupné po 1 roce.
● Výjimky z bezplatné záruky:
Během bezplatné záruční doby bezplatné opravy nebo výměny budou poskytnuty za vady způsobené problémy s kvalitou produktu. Nicméně, Box Společnost Optronics si vyhrazuje právo odmítnout bezplatné opravy v následujícím textu případy v záruční době:
(1) Škody způsobené přírodními faktory (např. blesk, prach) nebo vlivy prostředí.
(2) Poruchy v důsledku nesprávné obsluhy uživatelem.
(3) Zjevné fyzické poškození způsobené lidskou chybou.
(4) Neoprávněná demontáž, úprava nebo oprava.
(5) Upravené nebo neúplné záruční štítky na krytu.
(6) Poškození nebo ztráta během přepravy.
