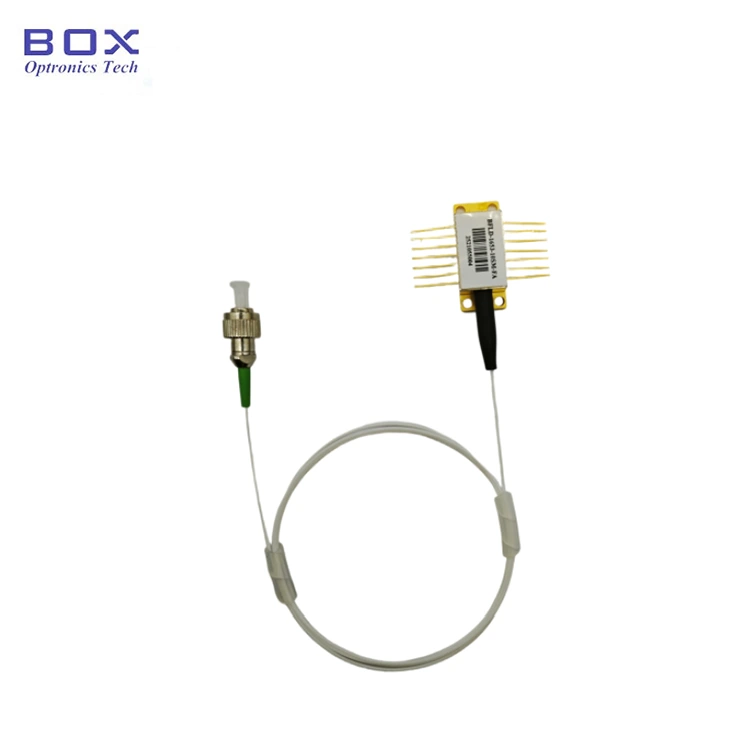

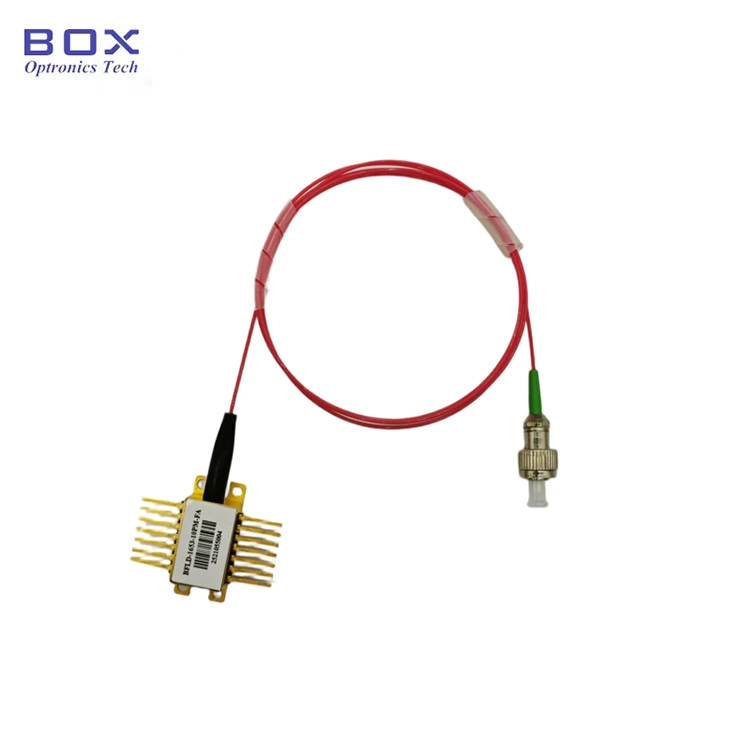

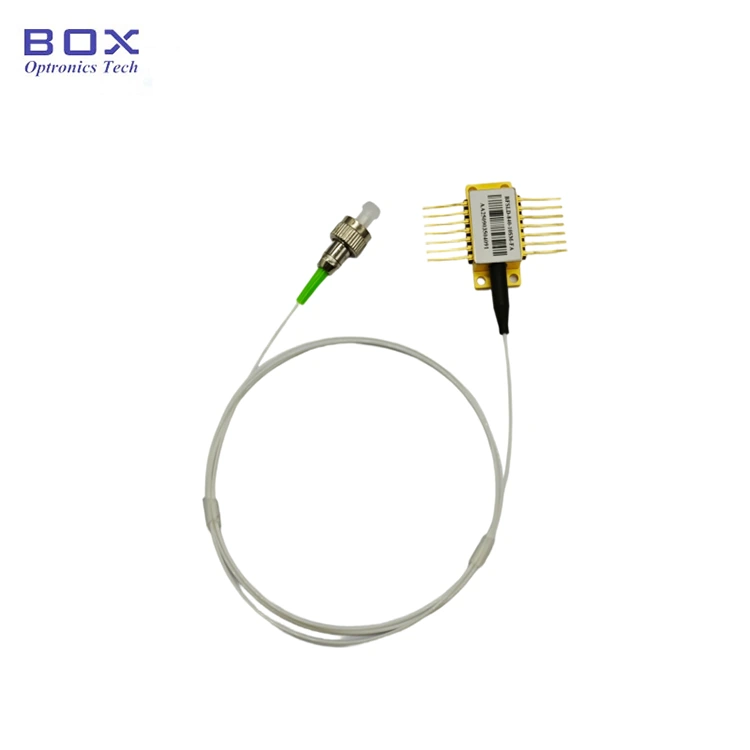

1310nm DFB 100KHz BTF laser s úzkou šířkou čáry

Obsah

1. Představení 1310nm DFB 100KHz BTF laser s úzkou šířkou čáry

2. Technické specifikace

3. Vlastnosti produktu

4. Typické aplikace

5. Podrobnosti o produktu

6. Informace pro objednání

7. Datový list

8. Podmínky nabídky a platby

9. Dodací lhůta

10. Provozní poznámky

11. Zajištění kvality a Poprodejní servis

Představení produktu

1310nm DFB 100KHz BTF Narrow Linewidth Laser je vysoce výkonný laser určený pro aplikace v Lidaru, větrné radary, optické snímání vláken a koherentní komunikace. Vyznačuje se výstupním výkonem až 100 mW, 3dB šířka pásma menší než 100 kHz a nízký prahový proud. Volitelně s SM/PM vláknem, širokou provozní teplotou a vysokou spolehlivostí. Používejte prosím pod ochranou ESD a kontrolujte proud a teplotu měniče přísně a zabraňte poškození nadproudem.

Produkt Specifikace

Vlastnosti produktu

● SMF-28e nebo PM1310 pigtail;

● Výstupní výkon >100mW

● Úzký šířka čáry <100 kHz;

● 14pinový Balíček BTF s TEC, optickým izolátorem, a Monitor PD.

Aplikace produktů

● lidar;

● Větrný radar;

● Snímání optických vláken;

● Souvislá komunikace.

Produkt Podrobnosti

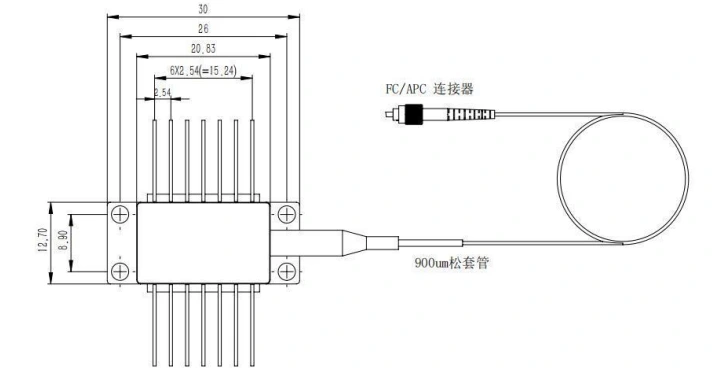

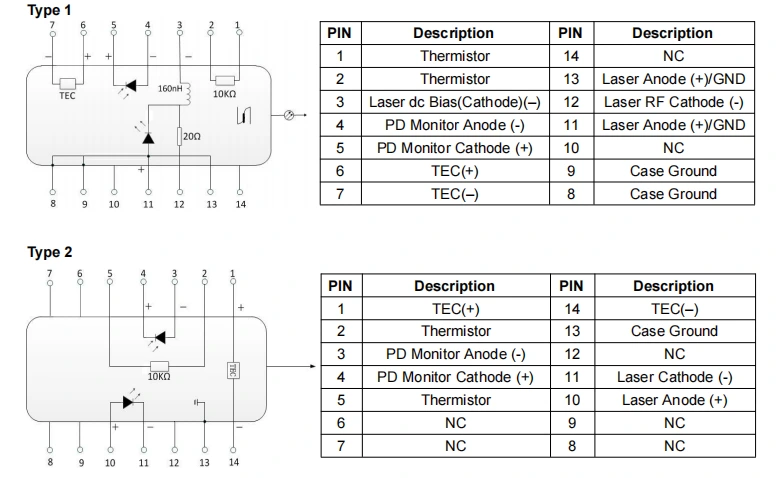

● Výkres obalu a definice PIN-OUT (jednotka: mm)-1310nm DFB 100KHz BTF laser s úzkou šířkou čáry

● Nejčastější dotazy

(1) Je možné změnit vlnovou délku úpravou proudu? jaký je rozsah?

--Ano. Součinitel vlnové délky proudu je 0,01 nm/mA teplotní koeficient vlnové délky je 0,1 nm/℃. Nastavitelný rozsah WL je přibližně ~střed WL+/- 1 nm

(2) Jaká je šířka čáry? Poskytujete normální šířku čáry LD?

--Šířka linky 3dB je menší než 100kHz. K dispozici je LD na úrovni MHz.

(3) Jaký je rozsah regulace výkonu?

--10~100%

(4) Poskytujete ochrannou vláknovou trubici a konektor vlákna?

--Ano. 900um volné trubky a FC/APC, SC/APC nebo jiné konektory volitelné.

Objednávání informace

např.: BNLD-1310-11HPM-FA

(Informace o objednávce: 1310nm DFB 100KHz BTF Narrow Line width Laser, 100mW výstupní výkon, s PM vláknem, FC/APC konektor, typ1 pin-out).

Pro další přizpůsobené požadavky kontaktujte: sales06@boxoptronics.com

Datový list

Datový list

Podmínky nabídky a platba

● Podmínky nabídky

(1) EXW:

Pokud máte účet DHL/UPS/FedEx, společnost Box Optronics doporučuje používat EXW. Odesíláme přes váš účet; neúčtujeme náklady na dopravu.

(2) DAP:

Pokud nemáte účet, zaplaťte prosím náklady na dopravu předem produkty.

● Platební podmínky

PayPal a T/T jsou k dispozici.

Dodací lhůta

Výroba trvá přibližně 10 pracovních dnů. (Pokud nějaké jsou skladem, bude odesláno rychleji.)

Mezinárodní logistika může trvat 3-5 pracovních dnů.

Provoz Poznámky

● Optická vlákna jsou křehká; nepoužívejte vlákno k tahání zařízení. Při vkládání nebo vyjímání zařízení ze zásuvky nevyvíjejte tlak nebo zatáhněte za objímku umístěnou v zadní části krytu zařízení. Pro zařízení vybavené konektory, ujistěte se, že jak zařízení, tak konektor vlákna jsou zvednuty současně během instalace nebo demontáže.

● Pokud kolíky vyžadují pájení, teplota pájení nesmí přesáhnout 260 °C a doba pájení nesmí přesáhnout 10 sekund. Zvláštní je třeba věnovat pozornost následujícímu: během procesu pájení, zařízení musí být v beznapájeném stavu a páječka musí být správně uzemněný.

● Během procesu zapínání nikdy nepřipojujte přímo vysoký proud, např hrozí poškození čipu. Místo toho zapněte zařízení na aktuální úrovni blízko prahové hodnoty čipu a poté postupně zvyšujte proud v malém přírůstky, dokud nedosáhnete požadované úrovně.

● Před zapnutím všech součástí nejprve aktivujte chladič a poté pokračujte v postupných krocích zapínání, abyste zabránili přehřátí čipu a přetížení.

Zajištění kvality a Poprodejní servis

● Záruční doba:

Bezplatná oprava nebo výměna vad způsobených člověkem do 1 rok od nákupu. Placené servisní služby dostupné po 1 roce.

● Výjimky z bezplatné záruky:

Během bezplatné záruční doby bezplatné opravy nebo výměny budou poskytnuty za vady způsobené problémy s kvalitou produktu. Nicméně, Box Společnost Optronics si vyhrazuje právo odmítnout bezplatné opravy v následujícím textu případy v záruční době:

(1) Škody způsobené přírodními faktory (např. blesk, prach) nebo vlivy prostředí.

(2) Poruchy v důsledku nesprávné obsluhy uživatelem.

(3) Zjevné fyzické poškození způsobené lidskou chybou.

(4) Neoprávněná demontáž, úprava nebo oprava.

(5) Upravené nebo neúplné záruční štítky na krytu.

(6) Poškození nebo ztráta během přepravy.
