1550nm DFB 100KHz BTF Narrow Linewidth Laser

Obsah

1. Představení 1550nm DFB 100KHz BTF laser s úzkou šířkou čáry

2. Technické specifikace

3. Vlastnosti produktu

4. Typické aplikace

5. Podrobnosti o produktu

6. Informace pro objednání

7. Datasheet a testsheet

8. Podmínky nabídky a platby

9. Dodací lhůta

10. Provozní poznámky

11. Zajištění kvality a Poprodejní servis

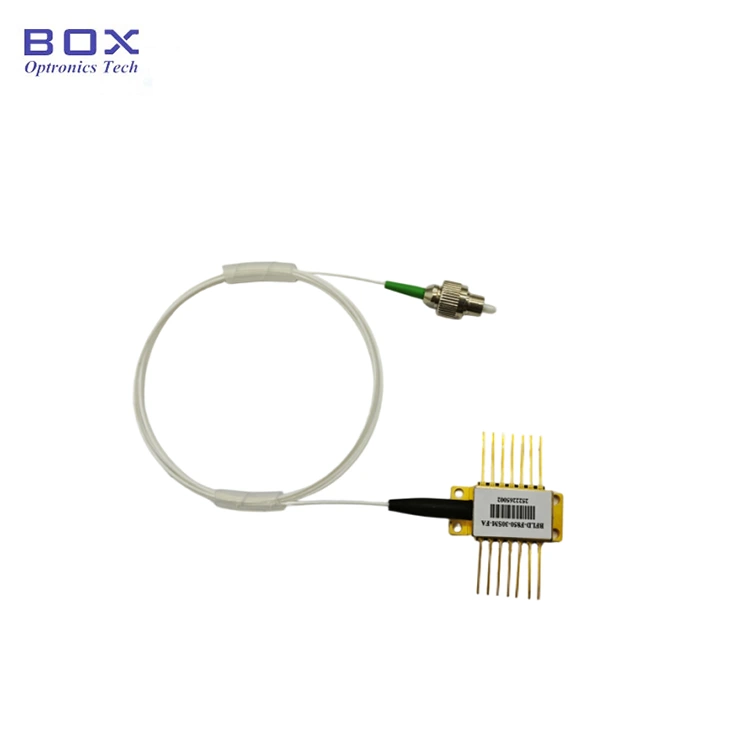

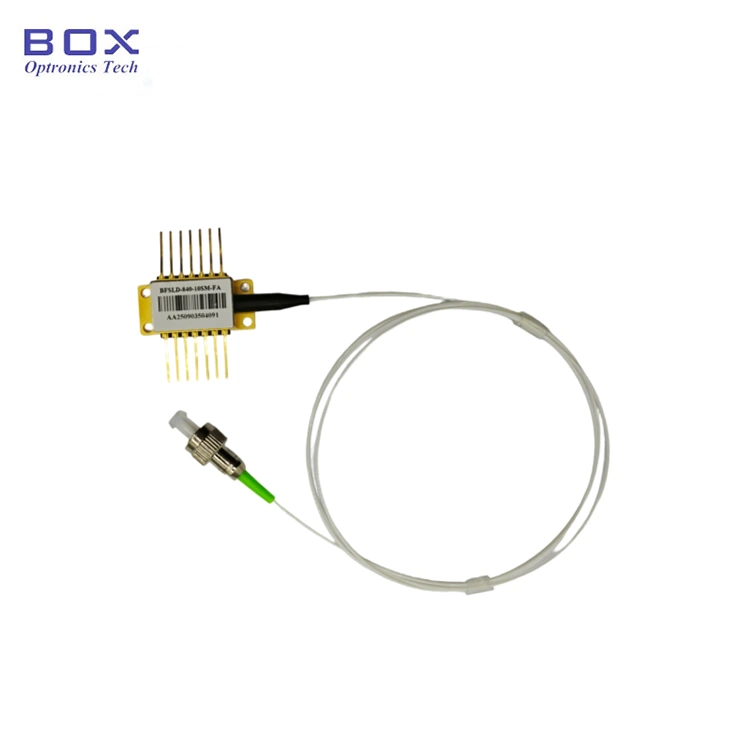

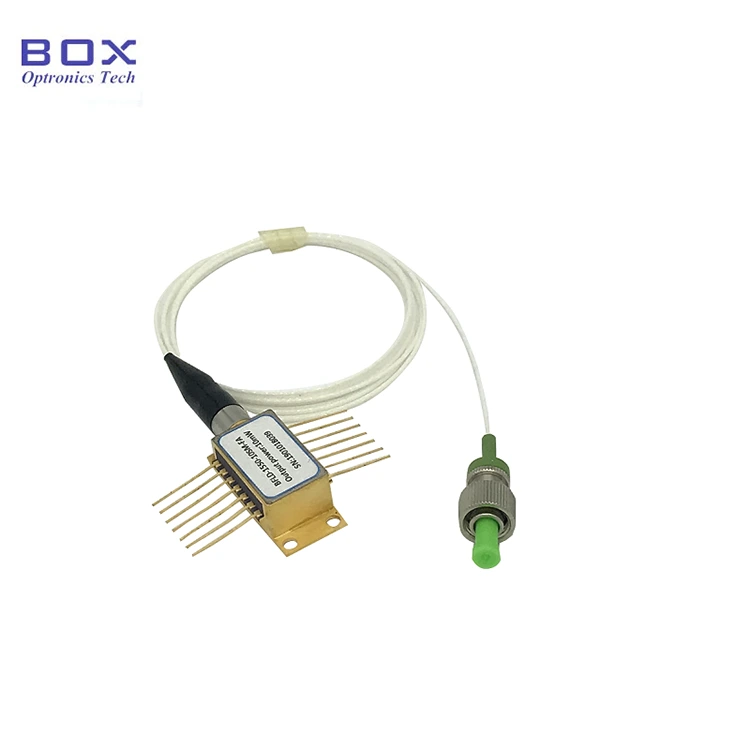

Představení produktu

1550nm DFB 100KHz BTF Narrow Linewidth Laser je navrženo pro vysoce přesné aplikace, které vyžadují ultrastabilní úzkopásmové připojení light sources. Tento laser pracuje na vlnové délce 1550nm a má <100kHz linewidth, >50mW output power. It is ideal for WDM (Wavelength Division multiplexování) systémy, optické snímání a testovací zařízení, které vyžadují nízké linewidth and high spectral purity. When operating, this device emits a high-intensity laser beam. Do not look directly into the fiber end face; doing so may cause eye injury.

Produkt Specifikace

Vlastnosti produktu

● Multi-Quantum No (MQW);

● Vysoká výstupní výkon >50mW;

● 14pinový Balíček BTF s TEC, termistorem a optický izolátor.

Aplikace produktů

● lidar;

● Laboratorní úzký světelné zdroje šířky čáry a optický test;

● Optické vlákno komunikace;

● Optický vláknový senzor.

Produkt Podrobnosti

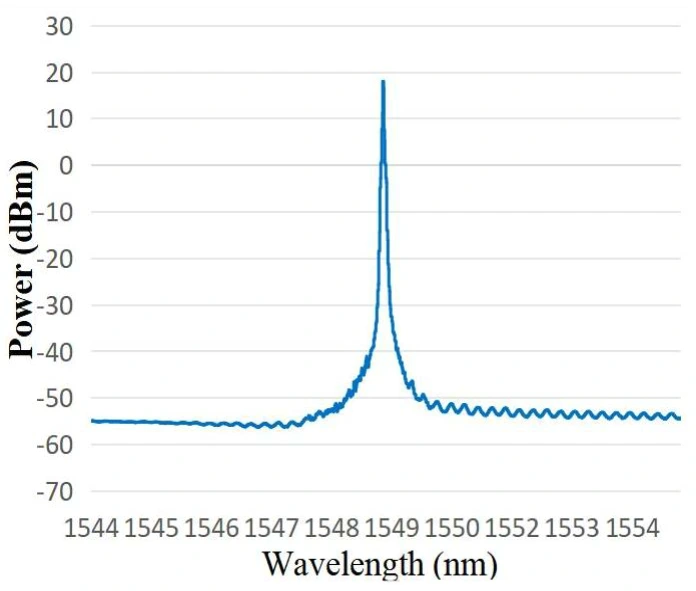

● Typické spektrum: 1549,38nm, tolerance WL může být 1550+/-2nm.

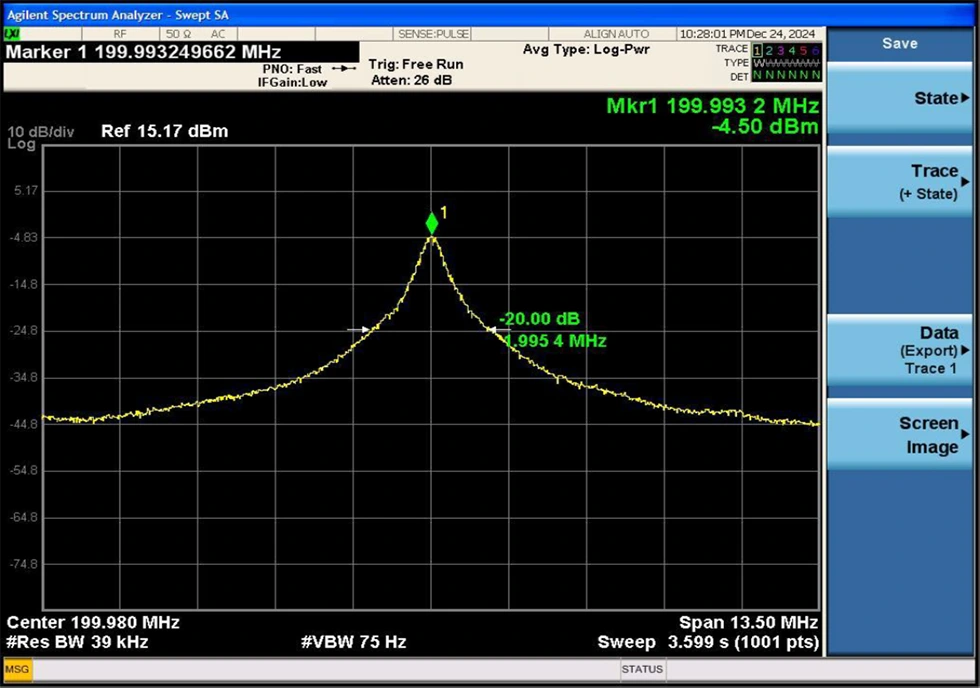

● Typická šířka čáry: 3dB spektrální šířka čáry <100 kHz (rovná se 20dB šířka čáry / 20)

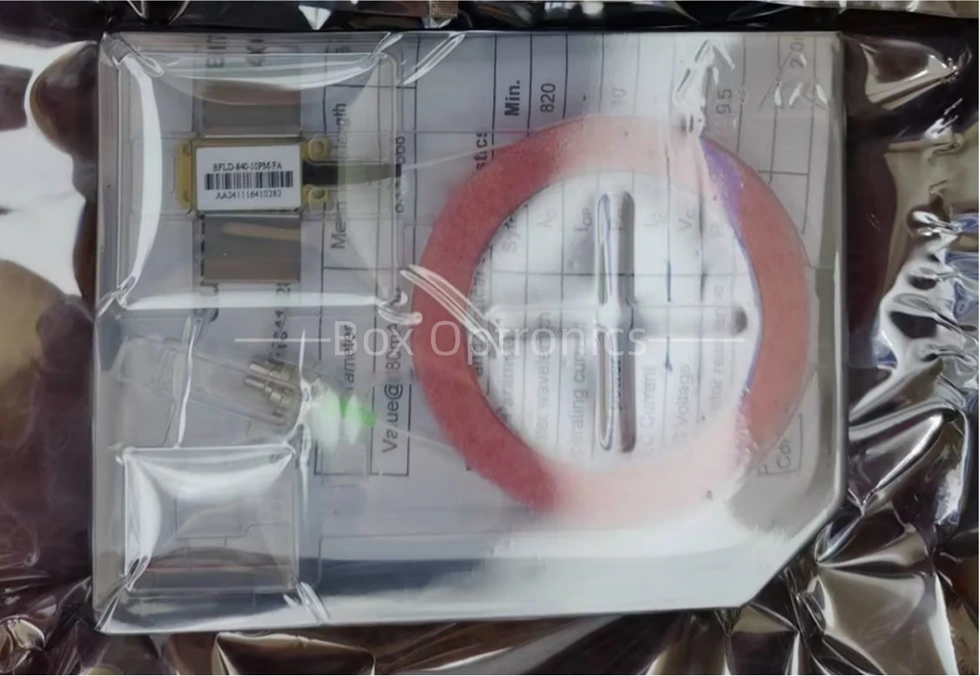

● Příklad balení

*Samostatné zařízení; žádný vestavěný ovladač (volitelný externí ovladač).

Informace pro objednání

např.: BNLD-1550-11HSM-FA2

(Informace o objednávce: 1550nm DFB 100KHz BTF Narrow Linewidth Laser, 100mW výstupní výkon, s SM vláknem, FC/APC konektor, typ 2 pin-out).

Pro další přizpůsobené požadavky kontaktujte: sales06@boxoptronics.com

Datový list a Testsheet

Datový list

Testsheet

Podmínky nabídky a platba

● Podmínky nabídky

(1) EXW:

Pokud máte účet DHL/UPS/FedEx, společnost Box Optronics doporučuje používat EXW. Odesíláme přes váš účet; neúčtujeme náklady na dopravu.

(2) DAP:

Pokud nemáte účet, zaplaťte prosím náklady na dopravu předem produkty.

● Platební podmínky

PayPal a T/T jsou k dispozici.

Dodací lhůta

Výroba trvá přibližně 10-15 pracovních dní. (Pokud existují některé skladem, bude odesláno rychleji.)

Mezinárodní logistika může trvat 3-5 pracovních dnů.

Provoz Poznámky

● Při provozu toto zařízení vysílá laserový paprsek o vysoké intenzitě; dělat nedívejte se přímo do konce vlákna, protože by to mohlo způsobit poranění očí.

● Toto zařízení je citlivé na elektrostatický náboj; proto přísné dodržování při balení jsou vyžadována antistatická ochranná opatření, dopravu a použití. Kromě toho je třeba přijmout preventivní opatření přepětí v napájení, protože v opačném případě může dojít k trvalému poškození zařízení (např. zajištění správného uzemnění zařízení a nošení antistatického poutko na zápěstí).

● Ověřte stabilitu provozního obvodu produktu, abyste předešli poškození způsobené pulzními proudy.

● Optická vlákna jsou křehká; nepoužívejte vlákno k tahání zařízení. Při vkládání nebo vyjímání zařízení ze zásuvky nevyvíjejte tlak nebo zatáhněte za objímku umístěnou v zadní části krytu zařízení. Pro zařízení vybavené konektory, ujistěte se, že jak zařízení, tak konektor vlákna jsou zvednuty současně během instalace nebo demontáže.

● Pokud kolíky vyžadují pájení, teplota pájení nesmí přesáhnout 260 °C a doba pájení nesmí přesáhnout 10 sekund. Zvláštní je třeba věnovat pozornost následujícímu: během procesu pájení, zařízení musí být v beznapájeném stavu a páječka musí být správně uzemněný.

● Při používání zařízení přísně dodržujte provozní napětí a aktuální rozsahy uvedené v datovém listu. Klíčové parametry – včetně Ith (prahový proud), Iop max (maximální provozní proud), Vop max (maximální Provozní napětí) a λc (středová vlnová délka) – měly by být uvedeny konkrétně v protokolu o zkoušce poskytnutém v době odeslání. Poznámka: Provoz překročení absolutních maximálních hodnot může způsobit trvalé poškození zařízení.

Zajištění kvality a Poprodejní servis

● Záruční doba:

Bezplatná oprava nebo výměna vad způsobených člověkem do 1 rok od nákupu. Placené servisní služby dostupné po 1 roce.

● Výjimky z bezplatné záruky:

Během bezplatné záruční doby bezplatné opravy nebo výměny budou poskytnuty za vady způsobené problémy s kvalitou produktu. Nicméně, Box Společnost Optronics si vyhrazuje právo odmítnout bezplatné opravy v následujícím textu případy v záruční době:

(1) Škody způsobené přírodními faktory (např. blesk, prach) nebo vlivy prostředí.

(2) Poruchy v důsledku nesprávné obsluhy uživatelem.

(3) Zjevné fyzické poškození způsobené lidskou chybou.

(4) Neoprávněná demontáž, úprava nebo oprava.

(5) Upravené nebo neúplné záruční štítky na krytu.

(6) Poškození nebo ztráta během přepravy.
