Modul laserového zdroje Fabry Perot FP

Obsah

1. Představení modulu laserového zdroje Fabry Perot FP

2. Technické specifikace

3. Vlastnosti produktu

4. Typické aplikace

5. Podrobnosti o produktu

6. Průvodce bezpečným provozem

7. Informace pro objednání

8. Datasheet a testsheet

9. Podmínky nabídky a platby

10. Dodací lhůta

11. Provozní poznámky a údržba

12. Zajištění kvality a poprodejní servis

Úvod k produktu – modul laserového zdroje Fabry Perot FP

Modul laserového zdroje Fabry Perot FP využívá polovodičový laserový čip, profesionálně navržený řídicí obvod a řízení TEC pro zajištění bezpečného provozu laseru, stabilního výstupního výkonu a spektra. 532nm, 785nm a 1064nm jsou volitelné. Výstupní výkon je přes 50mW. Hostitelské příkazy a software pro PC jsou poskytovány pro provoz a integraci. Vhodné jako čerpací laserový zdroj pro biomedicínskou a spektrální analýzu.

Specifikace produktu-Fabry Perot FP laserový zdrojový modul

Vlastnosti produktu-Fabry Perot FP laserový zdrojový modul

● 50mW vysoký výstupní výkon;

● Stabilní výkon a spektrum;

● Kompaktní balení modulu 70x90x18mm.

Aplikace produktu – modul laserového zdroje Fabry Perot FP

● Biomedicínské;

● Spektrální analýza;

● Optický vláknový senzor.

Podrobnosti o produktu-Fabry Perot FP laserový zdrojový modul

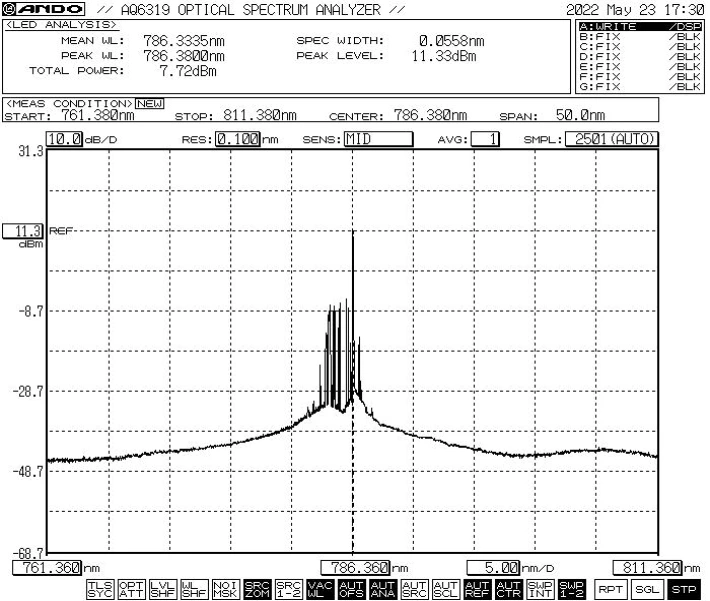

● Typická křivka: 785nm 50mW FP laserový zdroj

Provozní kroky – modul laserového zdroje Fabry Perot FP

Krok 1. Vybalení: Před montáží zkontrolujte, zda je veškeré příslušenství kompletní.

Krok 2. Napájení: Připojeno ke stejnosměrnému spínanému napájecímu zdroji nebo regulovanému napájecímu zdroji, který splňuje jejich požadavky na napájení. Používejte pouze originální odpovídající napájecí adaptér (DC 5V nebo DC12V). Nesprávné napájecí adaptéry mohou poškodit světelný zdroj. (Napájecí adaptér je dodáván v souladu s místními normami napětí.)

Krok 3. Připojení výstupního vlákna: Otevřete protiprachovou krytku na konektoru nebo přírubě vlákna, zkontrolujte koncovou plochu vlákna a připojte vlákno nebo spojte vlákno k testovanému zařízení nebo měřidlu výkonu po potvrzení, že nedochází k žádnému znečištění a poškození.

Setp4. Připojení k hostitelskému počítači: Pomocí datového kabelu USB-RS485 DB9 připojte zdrojový laserový modul Fabry Perot FP k počítači; počítač musí nejprve nainstalovat vyhrazený ovladač sériového portu pro identifikaci datového kabelu sériového portu USB-RS485, jinak nebude možné software hostitelského počítače a modul světelného zdroje správně propojit a komunikovat. Požádejte Box Optronics o ovladač.

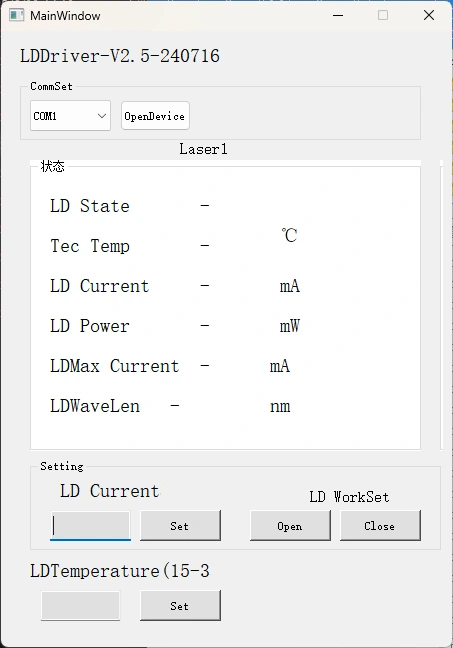

Krok 5. Ovládací software: Box Optronics poskytuje sériový příkaz nebo PC software pro ovládání LD proudu modulu Fabry Perot FP Laser Source Module. Vyberte správný port, nastavte proud a teplotu a klikněte na tlačítko Otevřít. (Abyste předešli poškození, zvyšujte proud měniče pomalu při prvním provozu. Nepřivádějte ihned plný proud.)

Krok 6. Po použití klikněte na tlačítko Zavřít, vypněte napájení a odpojte optické připojení.

Informace pro objednání – modul laserového zdroje Fabry Perot FP

např.: BFL-F1064-50SM-FA-M

(Informace o objednávce: Fabry Perot FP Laser Source Module, 1064nm, 50mW výstupní výkon, s SM vláknem, FC/APC konektor, balení modulu).

Pro další přizpůsobené požadavky kontaktujte: sales06@boxoptronics.com

Datový list a testovací list – modul Fabry Perot FP Laser Source Module

Datový list

Testsheet

Podmínky cenové nabídky a platby – laserový zdrojový modul Fabry Perot FP

● Podmínky nabídky

(1) EXW:

Pokud máte účet DHL/UPS/FedEx, společnost Box Optronics vám doporučuje používat EXW. Odesíláme přes váš účet; neúčtujeme náklady na dopravu.

(2) DAP:

Pokud nemáte účet, zaplaťte prosím náklady na dopravu za produkty předem.

(3) Jiné

● Platební podmínky

PayPal a T/T jsou k dispozici.

Dodací lhůta – modul laserového zdroje Fabry Perot FP

Výroba: 10-15 pracovních dnů. (Pokud jsou nějaké skladem, bude odesláno rychleji.)

Mezinárodní logistika: 3-5 pracovních dnů.

Poznámky k provozu a údržbě – modul laserového zdroje Fabry Perot FP

● Nedoporučuje se často vkládat nebo vyjímat konektory optických vláken, aby se zabránilo kontaminaci prachem – což může vést ke zvýšené ztrátě při vložení – nebo spálení koncových ploch konektoru vláken.

● Očistěte konektory vláken hadříkem nepouštějícím vlákna a před připojením je zkontrolujte detektorem konce vláken. Vždy připojujte/odpojujte vlákna bez napájení, aby nedošlo ke spálení koncové části. Konektory optických vláken musí být zakryty protiprachovými krytkami.

● Pokud je třeba výstupní vlákno připojit k jinému vláknu, doporučuje se použít svářečku.

● Proveďte opatření proti vlhkosti, prachu a korozi; skladujte na suchém místě.

Zajištění kvality a poprodejní servis – modul laserového zdroje Fabry Perot FP

● Záruční doba:

Bezplatná oprava nebo výměna za vady nezpůsobené člověkem do 1 roku od nákupu. Placené servisní služby dostupné po 1 roce.

● Výjimky z bezplatné záruky:

Během bezplatné záruční doby budou poskytovány bezplatné opravy nebo náhradní služby pro závady způsobené problémy s kvalitou produktu. Společnost Box Optronics si však vyhrazuje právo odmítnout bezplatné opravy v následujících případech během záruční doby:

(1) Škody způsobené přírodními faktory (např. bleskem, prachem) nebo vlivy prostředí.

(2) Poruchy v důsledku nesprávné obsluhy uživatelem.

(3) Zjevné fyzické poškození způsobené lidskou chybou.

(4) Neoprávněná demontáž, úprava nebo oprava.

(5) Změněné nebo neúplné záruční štítky na krytu.

(6) Poškození nebo ztráta během přepravy.
