660nm FP Butterfly laserová dioda

Obsah

1. Představení 660nm FP Butterfly laserová dioda

2. Technické specifikace

3. Vlastnosti produktu

4. Typické aplikace

5. Podrobnosti o produktu

6. Informace pro objednání

7. Datasheet a testsheet

8. Podmínky nabídky a platby

9. Dodací lhůta

10. Provozní poznámky

11. Zajištění kvality a Poprodejní servis

Představení produktu

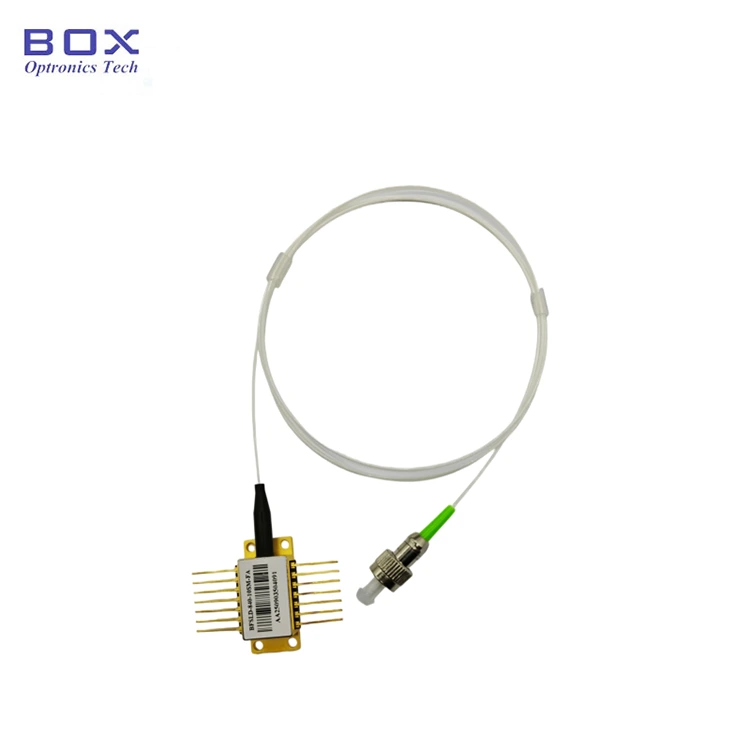

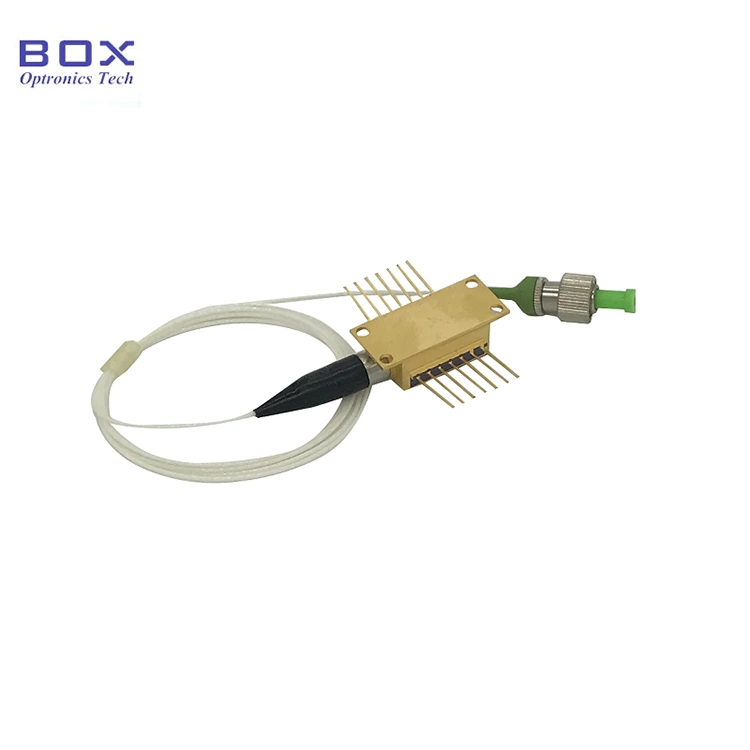

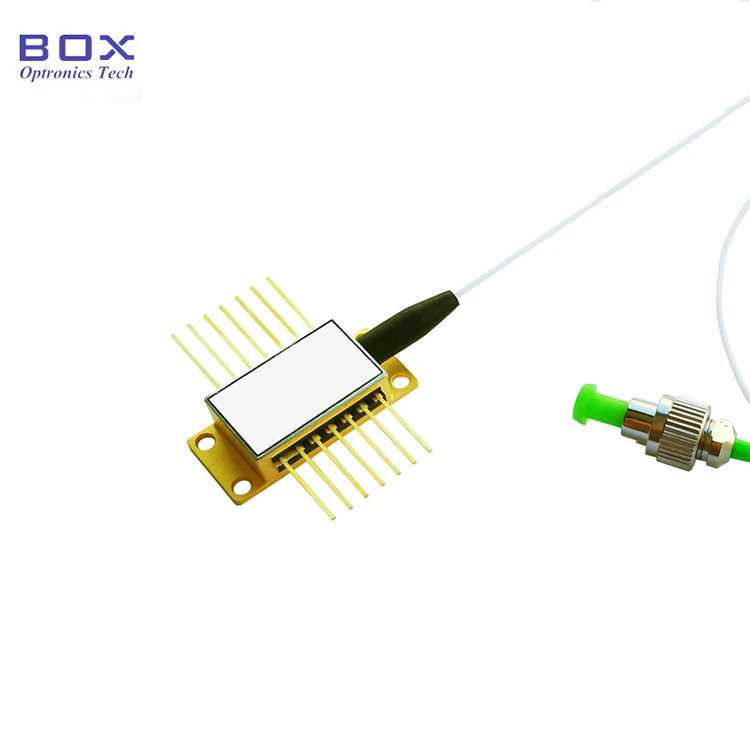

Jedná se o 660nm FP Butterfly Laser Diode se 14pinovým konektorem motýlí balíček. Je to Fabry-Perotova laserová dioda. Disponuje výkonem až 30 mW výstupní výkon a vestavěný TEC a termistor. Typ vlákna může být SM630-HP vlákno. Sada modulů/stolních sestav s obvodem ovladače je volitelná. Optické vlákna jsou křehká; netahejte za součásti pomocí vlákna.

Produkt Specifikace

Vlastnosti produktu

● Vlákno SM 630-HP pigtail;

● CW výstupní výkon až 30 mW;

● 14pinový Balíček BTF s TEC, termistorem;

● Viditelné červené světlo.

Aplikace produktů

● biotechnologie;

● Lékařské ošetření;

● Optický přístroj.

Podrobnosti o produktu

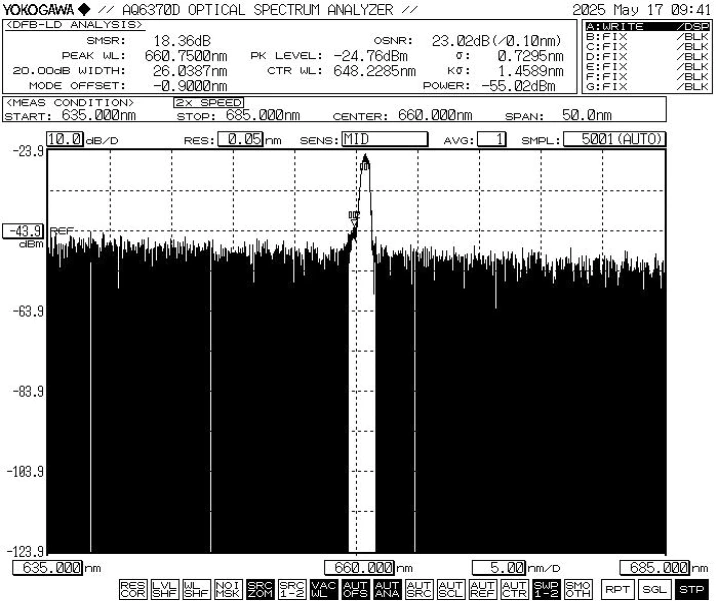

● Typické spektrum:

● Standardní příslušenství

*Samostatné zařízení; žádný vestavěný ovladač (balíček modulů s ovladačem obvod je volitelný).

Objednávání informace

např.: BFLD-F660-30SM-FA

(Informace o objednávce: 660nm FP Butterfly Laser Diode, 30mW výstup napájení, s SM vláknem, FC/APC konektor, vývod čerpadla).

Pro další přizpůsobené požadavky kontaktujte: sales06@boxoptronics.com

Datový list a Testsheet

Datový list

Testsheet

Podmínky nabídky a platba

● Podmínky nabídky

(1) EXW:

Pokud máte účet DHL/UPS/FedEx, společnost Box Optronics doporučuje používat EXW. Odesíláme přes váš účet; neúčtujeme náklady na dopravu.

(2) DAP:

Pokud nemáte účet, zaplaťte prosím náklady na dopravu předem produkty.

● Platební podmínky

PayPal a T/T jsou k dispozici.

Dodací lhůta

Výroba trvá přibližně 10 pracovních dnů. (Pokud nějaké jsou skladem, bude odesláno rychleji.)

Mezinárodní logistika může trvat 3-5 pracovních dnů.

Provozní poznámky

● Při provozu toto zařízení vysílá laserový paprsek o vysoké intenzitě; dělat nedívejte se přímo do konce vlákna, protože by to mohlo způsobit poranění očí.

● Toto zařízení je citlivé na elektrostatický náboj; proto přísné dodržování při balení jsou vyžadována antistatická ochranná opatření, dopravu a použití. Kromě toho je třeba přijmout preventivní opatření přepětí v napájení, protože v opačném případě může dojít k trvalému poškození zařízení (např. zajištění správného uzemnění zařízení a nošení antistatického poutko na zápěstí).

● Ověřte stabilitu provozního obvodu produktu, abyste předešli poškození způsobené pulzními proudy.

● Při používání zařízení přísně dodržujte provozní napětí a aktuální rozsahy uvedené v datovém listu. Klíčové parametry – včetně Ith (prahový proud), Iop max (maximální provozní proud), Vop max (maximální Provozní napětí) a λc (středová vlnová délka) – měly by být uvedeny konkrétně ve zkušebním protokolu poskytnutém v době odeslání. Poznámka: Provoz nad absolutní maximální jmenovité hodnoty může způsobit trvalé poškození zařízení.

● Pokud kolíky vyžadují pájení, teplota pájení nesmí přesáhnout 260 °C a doba pájení nesmí přesáhnout 10 sekund. Zvláštní je třeba věnovat pozornost následujícímu: během procesu pájení, zařízení musí být v beznapájeném stavu a páječka musí být správně uzemněný.

Zajištění kvality a Poprodejní servis

● Záruční doba:

Bezplatná oprava nebo výměna vad způsobených člověkem do 1 rok od nákupu. Placené servisní služby dostupné po 1 roce.

● Výjimky z bezplatné záruky:

Během bezplatné záruční doby bezplatné opravy nebo výměny budou poskytnuty za vady způsobené problémy s kvalitou produktu. Nicméně Box Optronics si vyhrazuje právo odmítnout bezplatné opravy v následujících případech záruční doba:

(1) Škody způsobené přírodními faktory (např. blesk, prach) nebo vlivy prostředí.

(2) Poruchy v důsledku nesprávné obsluhy uživatelem.

(3) Zjevné fyzické poškození způsobené lidskou chybou.

(4) Neoprávněná demontáž, úprava nebo oprava.

(5) Upravené nebo neúplné záruční štítky na krytu.

(6) Poškození nebo ztráta během přepravy.

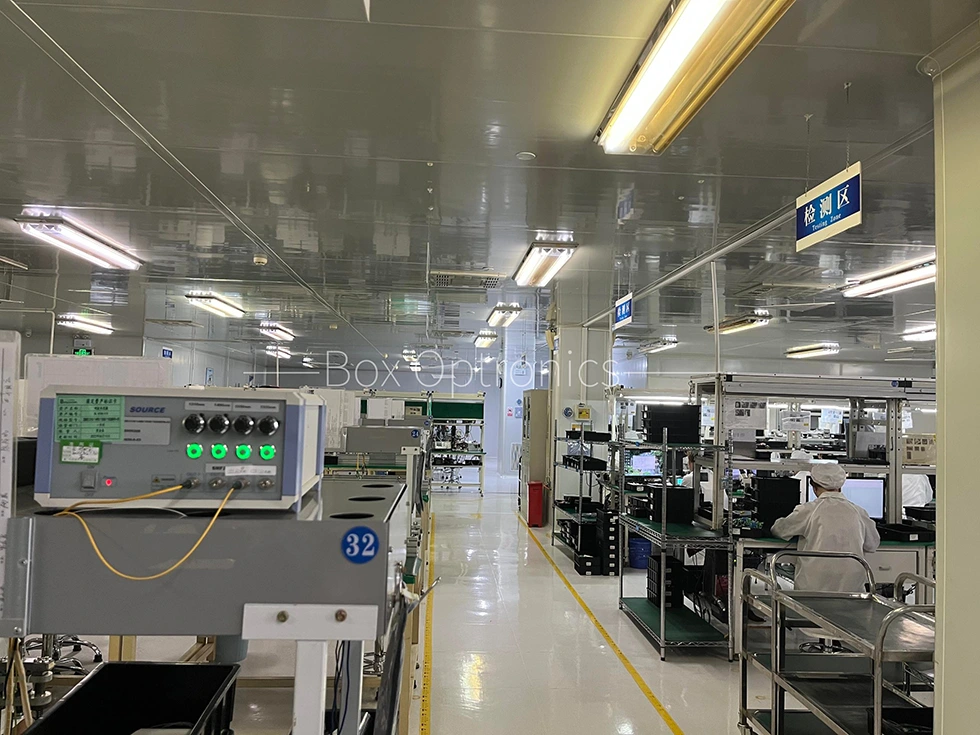

Skutečná výroba linka
