785nm FP Butterfly laserová dioda

Obsah

1. Představení 785nm FP Butterfly laserová dioda

2. Technické specifikace

3. Vlastnosti produktu

4. Typické aplikace

5. Podrobnosti o produktu

6. Informace pro objednání

7. Datasheet a testsheet

8. Podmínky nabídky a platby

9. Dodací lhůta

10. Provozní poznámky

11. Zajištění kvality a Poprodejní servis

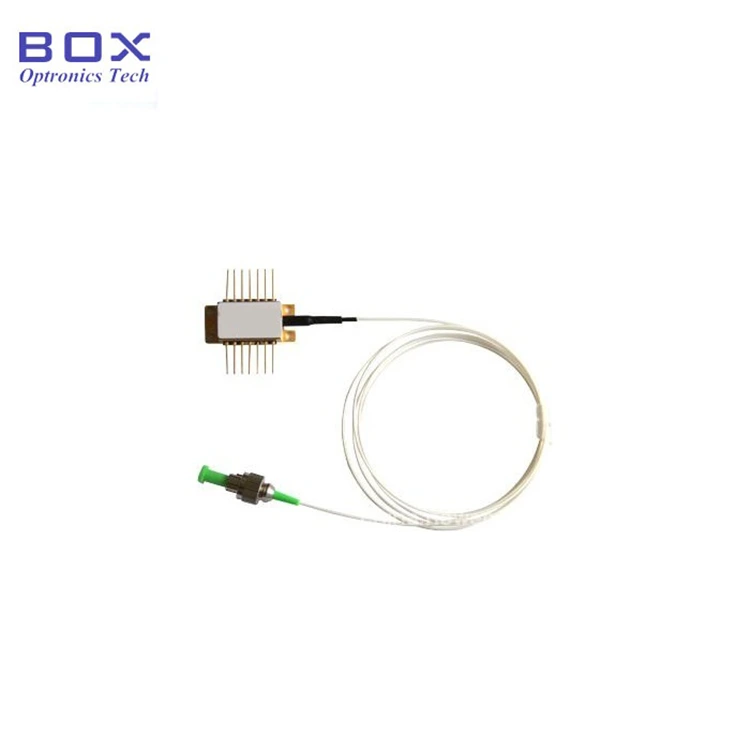

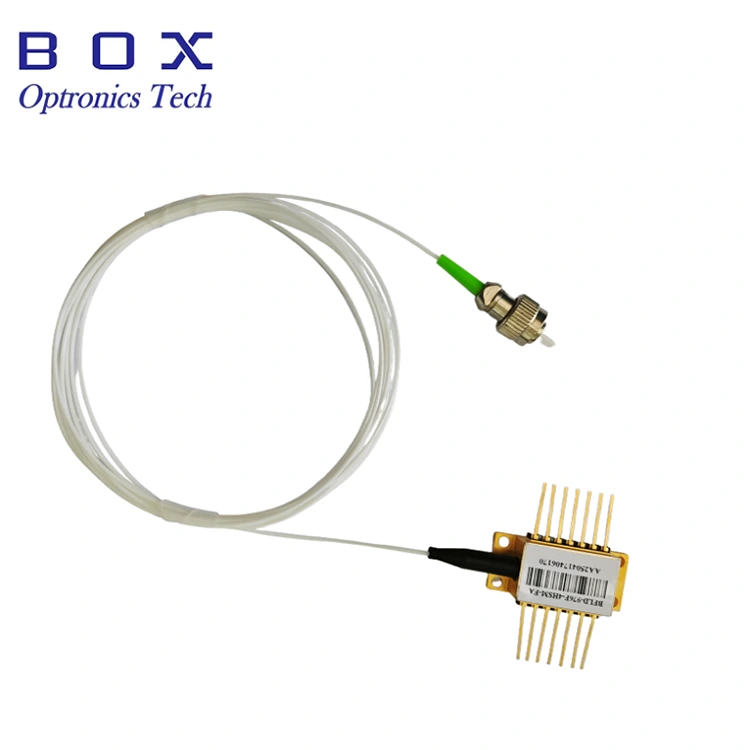

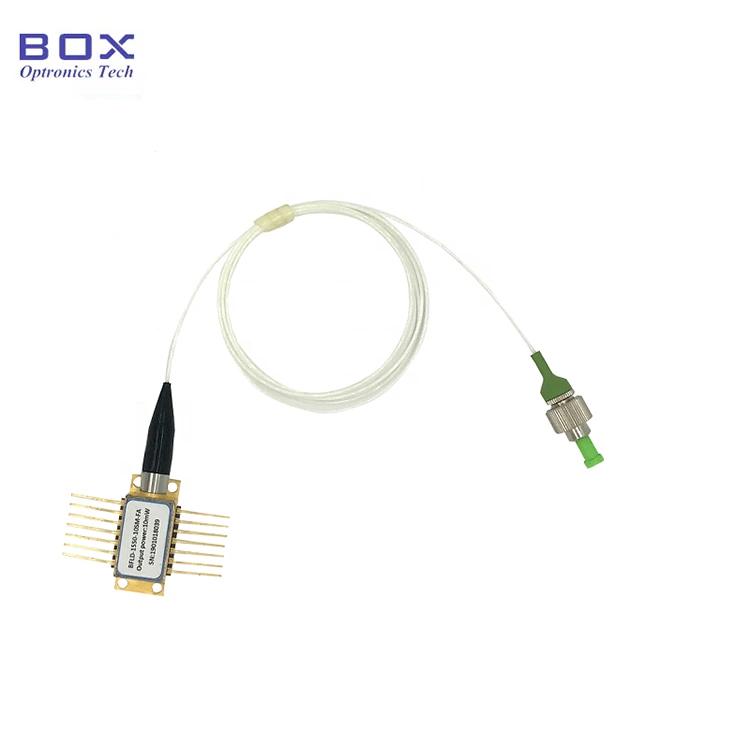

Představení produktu

Jedná se o 785nm FP Butterfly Laser Diode s up až 30 mW výstupního výkonu. Typ vlákna může být SM785-HP nebo PM780-HP a integruje TEC, monitorovací fotodiodu a termistor. The 900um ochranná trubice a FC/APC konektor jsou volitelné. Pokud to piny vyžadují pájení, teplota pájení nesmí překročit 260°C a doba pájení nesmí přesáhnout 10 sekund. Balíček Modul/Benchtop s obvodem ovladače, K dispozici je výstupní výkon 50 mW.

Produkt Specifikace

Vlastnosti produktu

● SM785-HP nebo vlákno PM780-HP;

● Výstupní napájení se zapne do 30 mW;

● 14pinový Balíček BTF s TEC, termistorem a Sledujte PD.

Aplikace produktů

● Světelný zdroj;

● Snímání optických vláken systém;

● Zpracování materiálu.

Podrobnosti o produktu

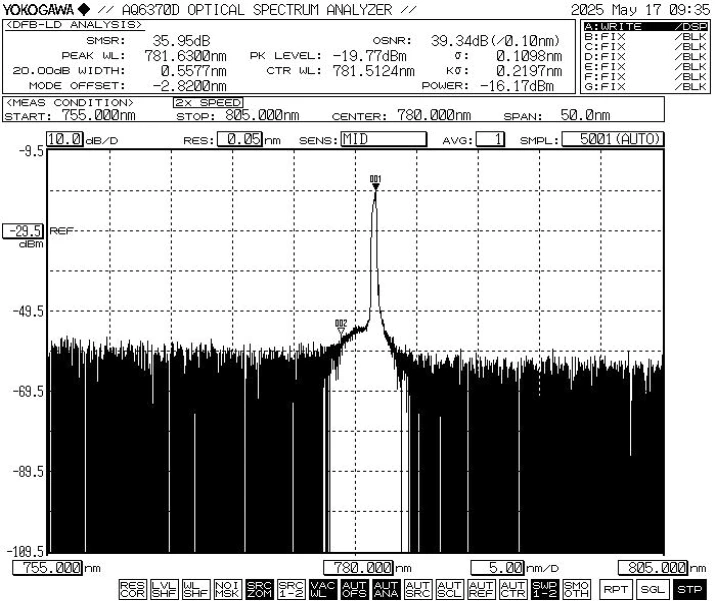

● Typické spektrum: 785nm, WL tolerance +/-10nm.

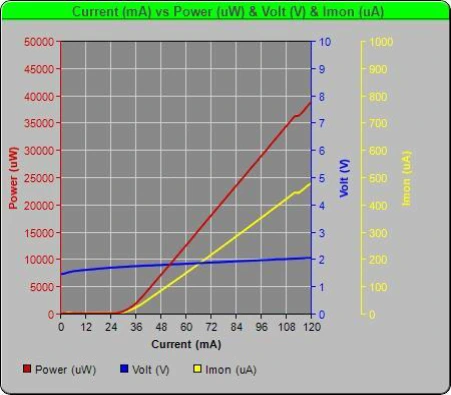

● PIV-785nm 30mW FP Butterfly laserová dioda

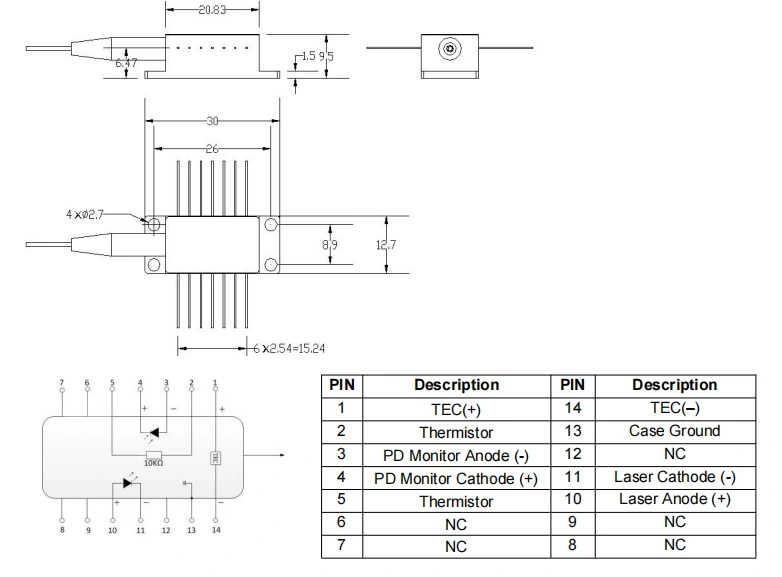

● Výkres obalu a definice PIN-OUT (jednotka: mm) - 785nm FP Butterfly Laserová dioda

● Standardní příslušenství

*Samostatné zařízení; žádný vestavěný ovladač (balíček modulů s ovladačem obvod je volitelný).

Objednávání informace

např.: BFLD-F785-30SM-FA

(Informace o objednávce: 785nm FP Butterfly Laser Diode, 30mW výstup napájení, vlákno SM Hi780, konektor FC/APC, pin pumpy).

Pro další přizpůsobené požadavky kontaktujte: sales06@boxoptronics.com

Datový list a Testsheet

Datový list

Testsheet

Podmínky nabídky a platby

● Podmínky nabídky

(1) EXW:

Pokud máte účet DHL/UPS/FedEx, společnost Box Optronics doporučuje používat EXW. Odesíláme přes váš účet; neúčtujeme náklady na dopravu.

(2) DAP:

Pokud nemáte účet, zaplaťte prosím náklady na dopravu předem produkty.

● Platební podmínky

PayPal a T/T jsou k dispozici.

Dodací lhůta

Výroba trvá přibližně 10 pracovních dnů. (Pokud nějaké jsou skladem, bude odesláno rychleji.)

Mezinárodní logistika může trvat 3-5 pracovních dnů.

Provozní poznámky

● Nebezpečí laserového záření: Když zařízení je v provozu, vysílá laserový paprsek o vysoké intenzitě. Nedívejte se přímo na konce vlákna, protože to může způsobit poranění očí.

● ESD Protection: Toto zařízení je elektrostaticky citlivý. Proto je nutné dodržovat přísná antistatická ochranná opatření dodržovat při balení, přepravě a používání. navíc měla by být přijata opatření, aby se zabránilo přepětí v napájení, pokud tak neučiníte může mít za následek trvalé poškození zařízení (např. zajistěte správné vybavení uzemnění a noste antistatický náramek).

● Manipulace s vlákny a zařízeními: Optické vlákna jsou křehká. Netahejte za zařízení pomocí vlákna. Při vkládání popř vyjměte zařízení ze zásuvky, nevyvíjejte na něj tlak ani za něj netahejte pouzdro na zadní straně krytu zařízení. U zařízení vybavených konektory, zajistěte, aby bylo zařízení i optický konektor zvednuto současně při instalaci nebo demontáži.

● Požadavky na pájení kolíků: Pokud jsou kolíky je třeba pájet, teplota pájení nesmí překročit 260°C a doba pájení nesmí přesáhnout 10 sekund. Zvláštní pozornost věnujte následující: během procesu pájení musí být zařízení v beznapěťovém stavu stavu a páječka musí být řádně uzemněna.

● Provoz při zapnutí: Během zapínání procesu, nikdy nepoužívejte přímo vysoký proud, protože by to mohlo poškodit čip. Místo toho zapněte zařízení na aktuální úroveň blízko prahové hodnoty čipu a poté postupně zvyšujte proud po malých krocích až na požadovanou úroveň je dosaženo.

● Sekvence chlazení a zapnutí: Před po zapnutí všech součástí nejprve aktivujte chladič a poté pokračujte inkrementální kroky napájení, aby se zabránilo přehřátí a přetížení čipu.

Zajištění kvality a Poprodejní servis

● Záruční doba:

Bezplatná oprava nebo výměna vad způsobených člověkem do 1 rok od nákupu. Placené servisní služby dostupné po 1 roce.

● Výjimky z bezplatné záruky:

Během bezplatné záruční doby bezplatné opravy nebo výměny budou poskytnuty za vady způsobené problémy s kvalitou produktu. Nicméně, Box Společnost Optronics si vyhrazuje právo odmítnout bezplatné opravy v následujícím textu případy v záruční době:

(1) Škody způsobené přírodními faktory (např. blesk, prach) nebo vlivy prostředí.

(2) Poruchy v důsledku nesprávné obsluhy uživatelem.

(3) Zjevné fyzické poškození způsobené lidskou chybou.

(4) Neoprávněná demontáž, úprava nebo oprava.

(5) Upravené nebo neúplné záruční štítky na krytu.

(6) Poškození nebo ztráta během přepravy.
