520nm FP Butterfly laserová dioda

Obsah

1. Představení 520nm FP Butterfly laserová dioda

2. Technické specifikace

3. Vlastnosti produktu

4. Typické aplikace

5. Podrobnosti o produktu

6. Informace pro objednání

7. Datasheet a testsheet

8. Podmínky nabídky a platby

9. Dodací lhůta

10. Provozní poznámky

11. Zajištění kvality a Poprodejní servis

Představení produktu

Jedná se o 520nm FP Butterfly Laser Diode s a 14pinové balení motýlků. Je to Fabry-Perotova laserová dioda. Disponuje výkonem až 30 mW výstupní výkon a vestavěný TEC a termistor. Typ vlákna může být SM-460HP nebo Vlákno PM-S460-HP. Vhodné pro optické přístroje. Pokud to piny vyžadují pájení, teplota pájení nesmí překročit 260°C a doba pájení nesmí přesáhnout 10 sekund.

Produkt Specifikace

Vlastnosti produktu

● SM-460HP nebo vlákno PM-S460-HP;

● Výstupní napájení se zapne do 30 mW;

● 14pinový Balíček BTF s TEC a Monitor PD;

● Viditelná laserová dioda se zeleným světlem.

Aplikace produktů

● Optické nástroje;

● Přenos optickými vlákny systém;

● Laserová indikace.

Podrobnosti o produktu

● Typické spektrum: PIV

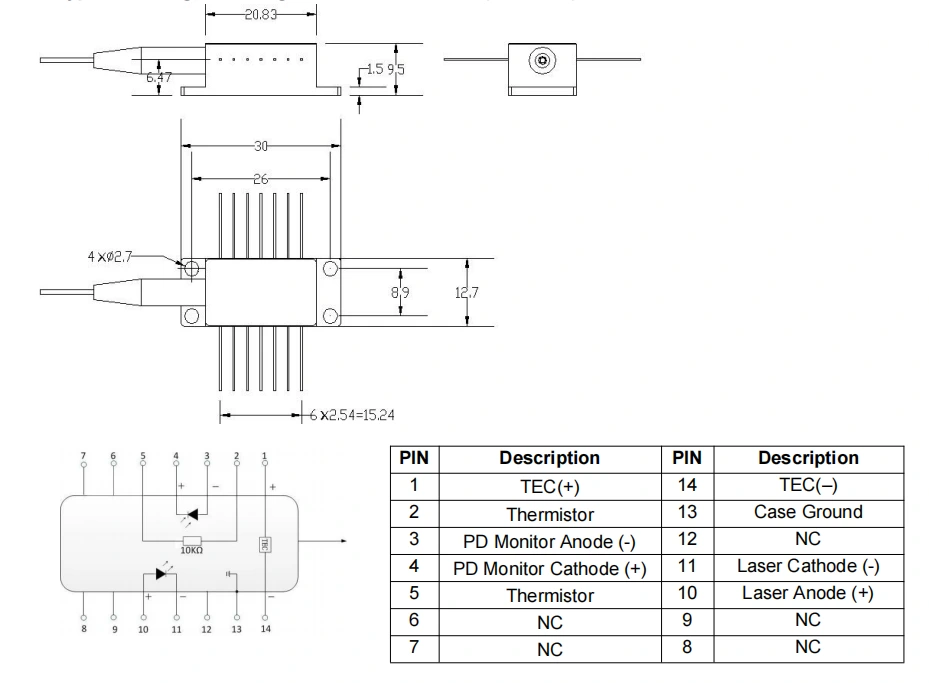

● Výkres obalu a definice PIN-OUT (jednotka: mm) - 520nm FP Butterfly Laserová dioda

● Příklad balení

*Samostatné zařízení; žádný vestavěný ovladač (balíček modulů s ovladačem obvod je volitelný).

Objednávání informace

např.: BFLD-F520-30SM-FA

(Informace o objednávce: 520nm FP Butterfly Laser Diode, 14pinový motýlek balení, výstupní výkon 30mW, s 460HP SM vláknem, FC/APC konektor)

Pro další přizpůsobené požadavky kontaktujte: sales06@boxoptronics.com

Datový list a Testsheet

Datový list

Testsheet

Podmínky nabídky a platba

● Podmínky nabídky

(1) EXW:

Pokud máte účet DHL/UPS/FedEx, společnost Box Optronics doporučuje používat EXW. Odesíláme přes váš účet; neúčtujeme náklady na dopravu.

(2) DAP:

Pokud nemáte účet, zaplaťte prosím náklady na dopravu předem produkty.

● Platební podmínky

PayPal a T/T jsou k dispozici.

Dodací lhůta

Výroba trvá přibližně 10 pracovních dnů. (Pokud nějaké jsou skladem, bude odesláno rychleji.)

Mezinárodní logistika může trvat 3-5 pracovních dnů.

Provozní poznámky

● Při provozu toto zařízení vysílá laserový paprsek o vysoké intenzitě; dělat nedívejte se přímo do konce vlákna, protože by to mohlo způsobit poranění očí.

● Toto zařízení je citlivé na elektrostatický náboj; proto přísné dodržování při balení jsou vyžadována antistatická ochranná opatření, dopravu a použití. Kromě toho je třeba přijmout preventivní opatření přepětí v napájení, protože v opačném případě může dojít k trvalému poškození zařízení (např. zajištění správného uzemnění zařízení a nošení antistatického poutko na zápěstí).

● Optická vlákna jsou křehká; nepoužívejte vlákno k tahání zařízení. Při vkládání nebo vyjímání zařízení ze zásuvky nevyvíjejte tlak nebo zatáhněte za objímku umístěnou v zadní části krytu zařízení. Pro zařízení vybavené konektory, ujistěte se, že jak zařízení, tak konektor vlákna jsou zvednuty současně během instalace nebo demontáže.

● Pokud kolíky vyžadují pájení, teplota pájení nesmí přesáhnout 260 °C a doba pájení nesmí přesáhnout 10 sekund. Zvláštní je třeba věnovat pozornost následujícímu: během procesu pájení, zařízení musí být v beznapájeném stavu a páječka musí být správně uzemněný.

● Během procesu zapínání nikdy nepřipojujte přímo vysoký proud, např hrozí poškození čipu. Místo toho zapněte zařízení na aktuální úrovni blízko prahové hodnoty čipu a poté postupně zvyšujte proud v malém přírůstky, dokud nedosáhnete požadované úrovně.

● Před zapnutím všech součástí nejprve aktivujte chladič a poté pokračujte v postupných krocích zapínání, abyste zabránili přehřátí čipu a přetížení.

Zajištění kvality a Poprodejní servis

● Záruční doba:

Bezplatná oprava nebo výměna vad způsobených člověkem do 1 rok od nákupu. Placené servisní služby dostupné po 1 roce.

● Výjimky z bezplatné záruky:

Během bezplatné záruční doby bezplatné opravy nebo výměny budou poskytnuty za vady způsobené problémy s kvalitou produktu. Nicméně, Box Společnost Optronics si vyhrazuje právo odmítnout bezplatné opravy v následujícím textu případy v záruční době:

(1) Škody způsobené přírodními faktory (např. blesk, prach) nebo vlivy prostředí.

(2) Poruchy v důsledku nesprávné obsluhy uživatelem.

(3) Zjevné fyzické poškození způsobené lidskou chybou.

(4) Neoprávněná demontáž, úprava nebo oprava.

(5) Upravené nebo neúplné záruční štítky na krytu.

(6) Poškození nebo ztráta během přepravy.

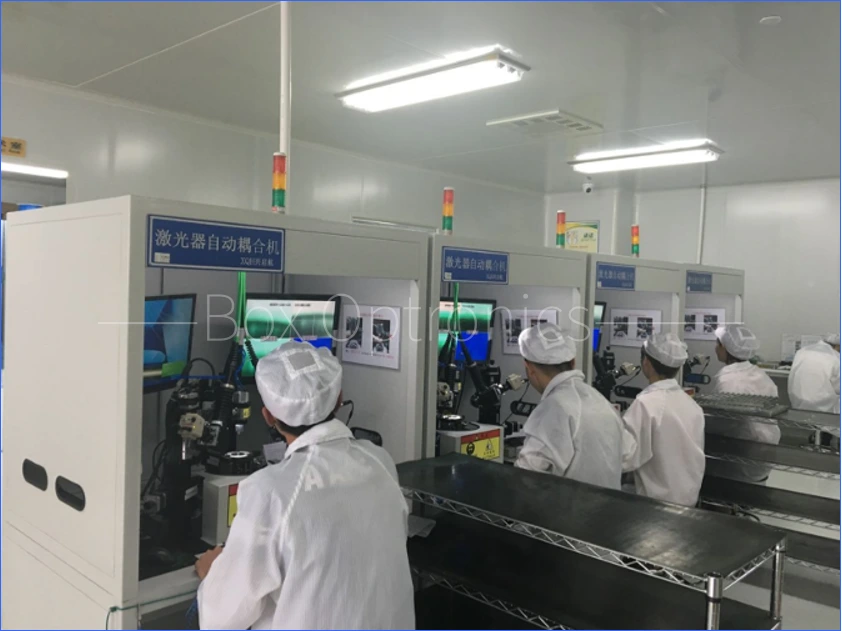

Skutečná výroba linka
