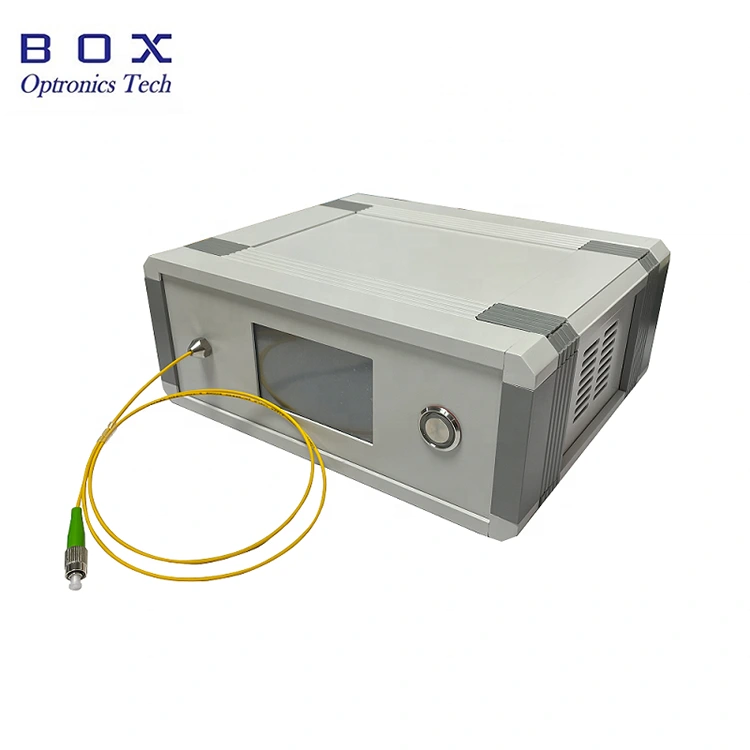

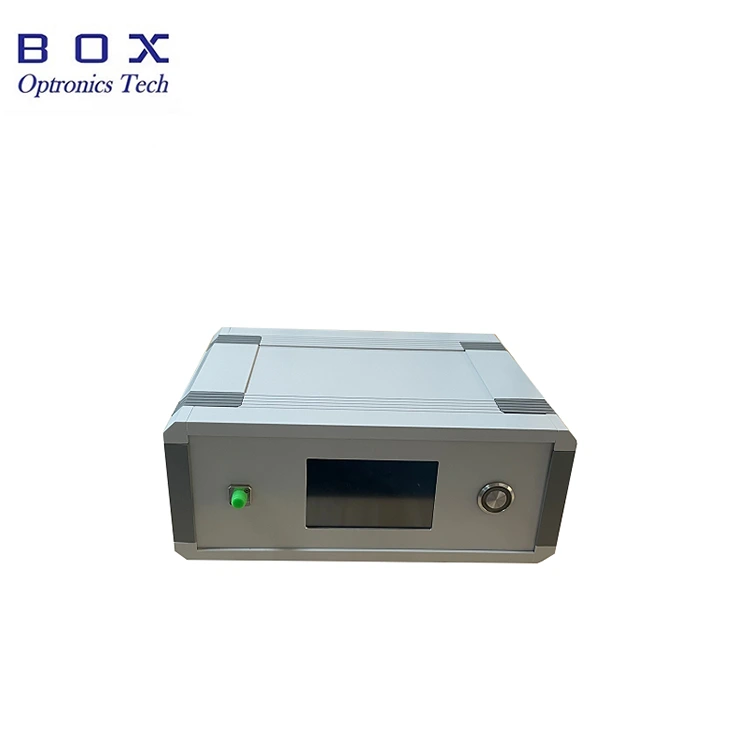

Vysoce výkonný světelný zdroj 1310nm 80mW SLD společnosti Box Optronics využívá pokročilé polovodičové laserové čipy a vyhrazené integrované obvody, které poskytují vysoký výkon, výjimečnou stabilitu a nízkou spotřebu energie. Tento světelný zdroj poskytuje výstupní výkon alespoň 80 mW (s typickou hodnotou 100 mW), připojený buď přes jednovidové vlákno nebo vlákno udržující polarizaci. Je vybaven dotykovým rozhraním, které umožňuje nastavení proudu a výkonu světelného zdroje.
|
Parametry |
Jednotka |
Hodnota |
Poznámka |
|
Provozní vlnová délka |
nm |
1310 |
±20 |
|
Výstupní výkon |
mW |
Min. 80, typ. 100 |
Přizpůsobitelné |
|
Optický izolátor |
dB |
S |
|
|
Krátkodobá stabilita |
dB |
≤±0,02/15 min |
|
|
Dlouhodobá stabilita |
dB |
≤±0,05/8 hodin |
|
|
Vláknový konektor |
- |
FC/APC |
|
|
Typ vlákna |
- |
Vlákno SMF-28e / PM |
|
|
Rozměry |
mm |
195(Š)×220(H)×120(V) |
Pracovní stůl |
|
125(Š)×150(H)×20(V) |
Modul |
||
|
Příkon |
V |
AC 110~240V |
Pracovní stůl |
|
DC 5V/4A |
Modul |
||
|
Komunikační rozhraní |
- |
DB9 Female (RS232) |
|
|
Provozní teplota |
℃ |
-5 ~ +55 |
|
|
Skladovací teplota |
℃ |
-40 ~ +85 |
|
● Vysoký výkon: min.80mW, typ.100mW.
● Výkon a spektrální stabilita;
● LCD dotykový displej, snadno ovladatelný;
● SMF-28e/ PM vlákno.
● Fiberopticsensing;
● Testování pasivního vložení součástek;
● Hluboké lékařské / biologické zobrazování.

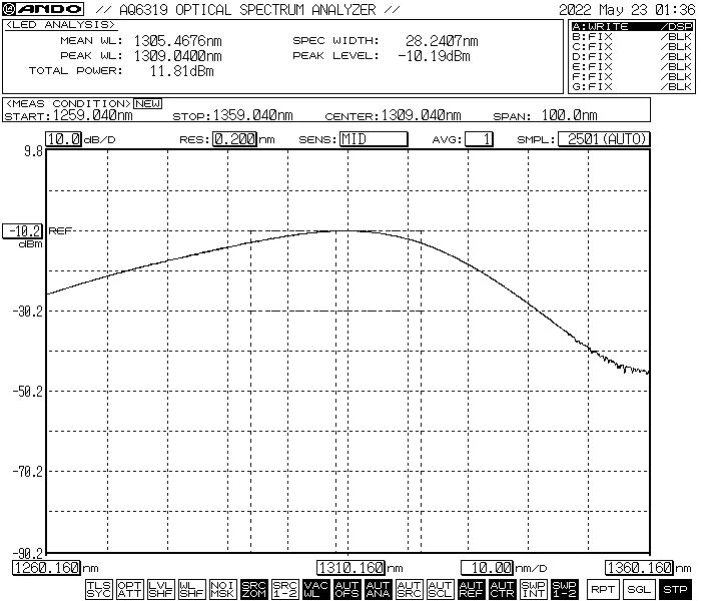

● Typické spektrum

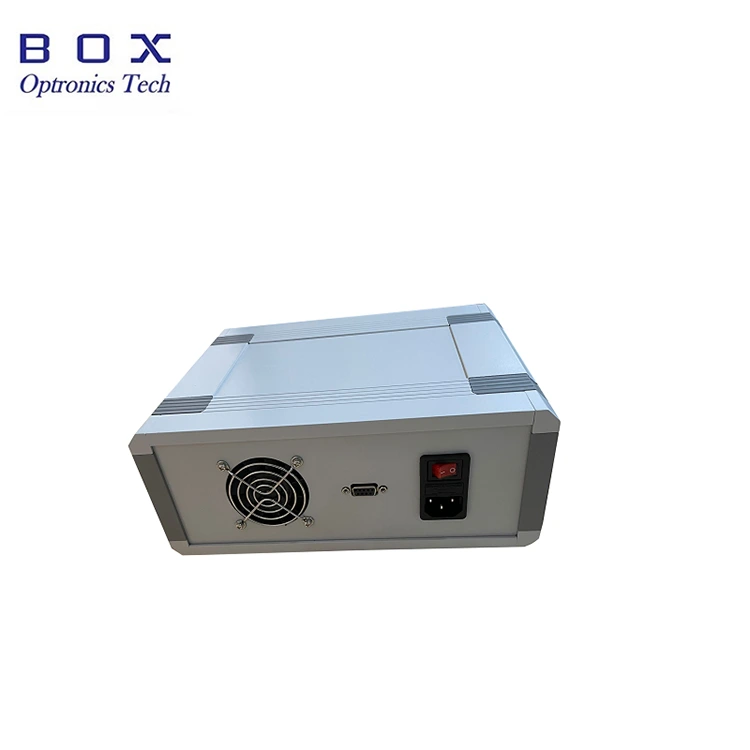

● Pohled zezadu: s chlazením ventilátorem, komunikačním rozhraním, vypínačem, napájecím portem.

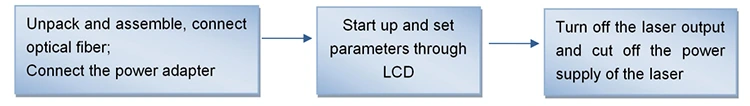

Krok 1. Otevírání a montáž:
Před montáží zkontrolujte, zda je příslušenství kompletní.
Krok 2. Připojte napájecí zdroj:
Zasuňte napájecí kabel do zásuvky napájecího kabelu na základní desce šasi a připojte napájecí zdroj.
Krok 3. Připojení výstupního vlákna: Otevřete protiprachovou krytku na konektoru nebo přírubě vlákna, zkontrolujte koncovou plochu vlákna a připojte vlákno nebo spojte vlákno k testovanému zařízení nebo měřidlu výkonu po potvrzení, že nedochází k žádnému znečištění a poškození.
Setp4. Zapněte zdroj světla:

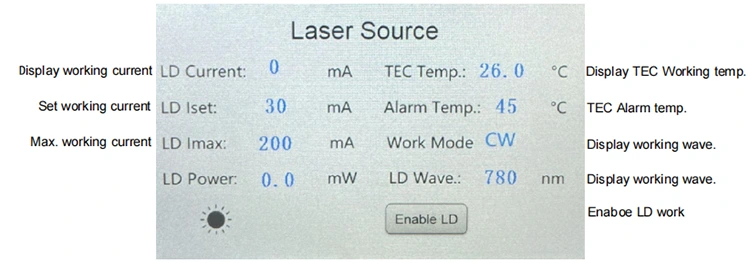

Zapněte hlavní vypínač na zadní straně. Poznámka: V tuto chvíli jsou hodnoty pracovního proudu a výkonu parametry nastavené při posledním vypnutí. Pokud je potřebujete upravit, můžete se jich dotknout a upravit je prostřednictvím obrazovky LCD. Po nastavení vhodného pracovního proudu aktivujte laserový výstup pomocí přepínače „Povolit LD“.
Krok 5. Vypnutí
Po použití vypněte na předním panelu „enable LD“, abyste vypněte výstup laseru, vypněte hlavní vypínač a odpojte napájecí kabel.
|
Jméno |
Vlnová délka |
Výstupní výkon |
Typ vlákna |
Konektor |
Dimenze |
|
BSLD |
-XXX |
-XX |
XX |
-XX |
-X |
|
Světelný zdroj SLD |
1310:1310 nm |
80: 80 mW 1H:100mW |
SM:SM vlákno PM:PM vlákno |
FA: FC/APC SA:SC/APC Ostatní |
M: Modul B: Pracovní stůl |
např.: BSLD-1310-1HSM-FA-B
(Informace pro objednávku: 1310nm 100mW SLD vysoce výkonný světelný zdroj, s SM vláknem, FC/APC konektor, Benchtop balení).
● Podmínky nabídky
(1) EXW:
Pokud máte účet DHL/UPS/FedEx, společnost Box Optronics vám doporučuje používat EXW. Odesíláme přes váš účet; neúčtujeme náklady na dopravu.
(2) DAP:
Pokud nemáte účet, zaplaťte prosím náklady na dopravu za produkty předem.
(3) Jiné
● Platební podmínky
PayPal a T/T jsou k dispozici.
Výroba trvá přibližně 10 pracovních dnů. (Pokud jsou nějaké skladem, bude odesláno rychleji.)
Mezinárodní logistika může trvat 3-5 pracovních dnů.
● Při spouštění se nejprve ujistěte, že hlavní vypínač a tlačítkový vypínač jsou vypnuté, a poté připojte zdroj napájení. Při vypínání nejprve potvrďte deaktivační vypínač LD, poté vypněte tlačítkový vypínač a poté odpojte napájení. Neodpojujte napájení přímo, když je zařízení v provozu.
● Před připojením konektoru optického vlákna jej otřete bezprašným zrcadlovým papírem a ujistěte se, že spolupracujete s detektorem čela optického vlákna, abyste mohli pozorovat. Po potvrzení čištění jej připojte přes přírubu; koncová plocha konektoru optického vlákna může být spálena, když je připojen laser. Při připojování příruby je třeba zajistit, aby nedocházelo k lehkému provozu. Když se nepoužívá, zakryjte protiprachovou krytku konektoru optického vlákna.
● Aby nedošlo k popálení koncové plochy konektoru optického vlákna prachem, často nezapojujte a neodpojujte konektor optického vlákna na předním panelu.
● Věnujte pozornost odolnosti proti vlhkosti a uložte jej na suché místo.
● Záruční doba:
Bezplatná oprava nebo výměna za vady nezpůsobené člověkem do 1 roku od nákupu. Placené servisní služby dostupné po 1 roce.
● Výjimky z bezplatné záruky:
Během bezplatné záruční doby budou poskytovány bezplatné opravy nebo náhradní služby pro závady způsobené problémy s kvalitou produktu. Společnost Box Optronics si však vyhrazuje právo odmítnout bezplatné opravy v následujících případech během záruční doby:
(1) Výrobek je poškozen nebo poškozen přírodními faktory nebo vlivy prostředí (elektrický šok, prach);
(2) produkt je poškozen v důsledku nestandardního provozu uživatele;
(3) produkt má zjevné poškození způsobené člověkem;
(4) produkt je rozebrán, upraven nebo opraven bez povolení společnosti;
(5) Nálepka se záručním štítkem na krytu světelného zdroje je pozměněná nebo neúplná;
(6) Výrobek je poškozen nebo ztracen během přepravy.
