Světelný zdroj 1060nm 1064nm SLD

Obsah

1. Představení světelného zdroje 1060nm 1064nm SLD

2. Technické specifikace

3. Vlastnosti produktu

4. Typické aplikace

5. Standardní příslušenství

6. Průvodce bezpečným provozem

7. Informace pro objednání

8. Datasheet a testsheet

9. Podmínky nabídky a platby

10. Dodací lhůta

11. Provozní poznámky a údržba

12. Zajištění kvality a poprodejní servis

Představení produktu

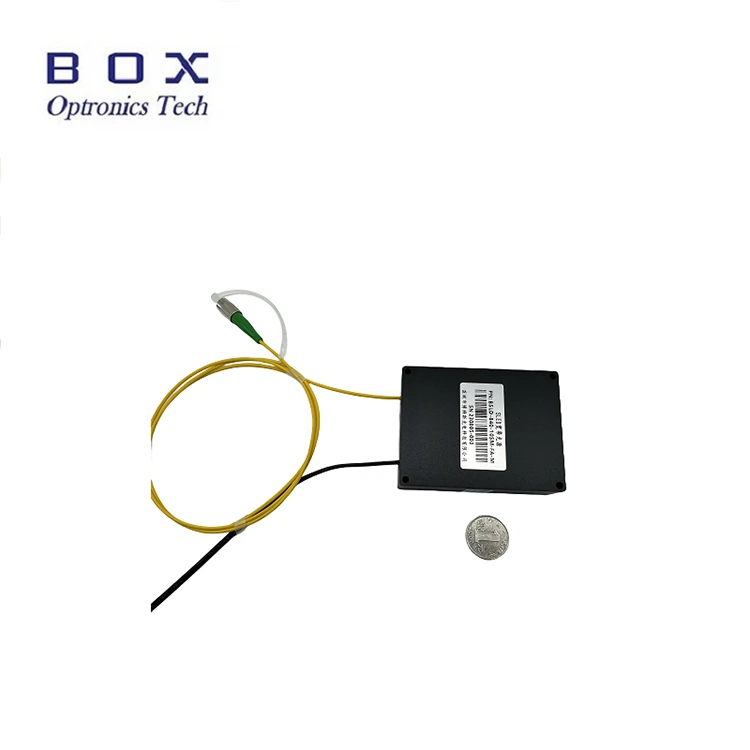

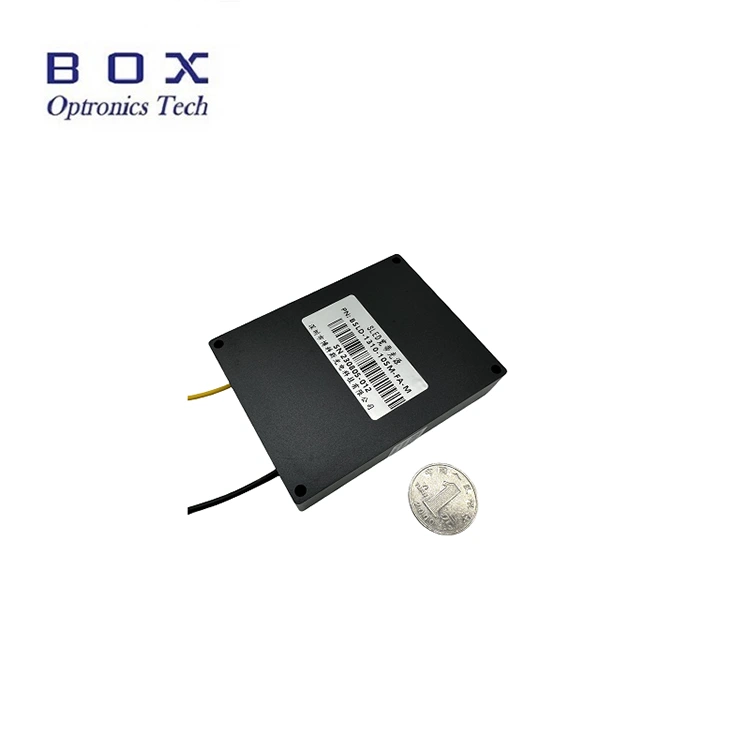

Jedná se o 1060nm 1064nm SLD světelný zdroj využívající technologii superluminiscenční diody, s výstupním výkonem 5mW a 15mW volitelně, šířkou pásma -3dB nad 15nm, plochým spektrem, nízkým zvlněním a vynikající dlouhodobou stabilitou. Podporuje stolní a modulární konfigurace s komunikačním rozhraním RS485 a monitorovacím softwarem pro systémovou integraci. Vhodné pro snímání vláken a lékařské zobrazování. Používejte prosím se jmenovitým napětím, kontrolujte teplotu a vlhkost, zajistěte dobrý odvod tepla, vyhněte se přetížení a kontaminaci výstupu.

Specifikace produktu

Vlastnosti produktu

● Nízké spektrální zvlnění;

● Ploché spektrum;

● DB9 Female (RS485) komunikace pro snadnou integraci.

Aplikace produktů

● Snímání optických vláken;

● lékařské zobrazování;

● Gyroskop s optickými vlákny (FOG).

Podrobnosti o produktu

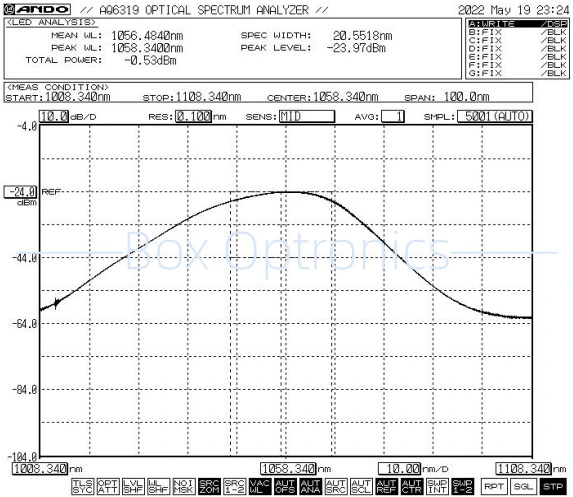

● Typické spektrum: -3dB Šířka pásma Min.15nm / Typ.20nm

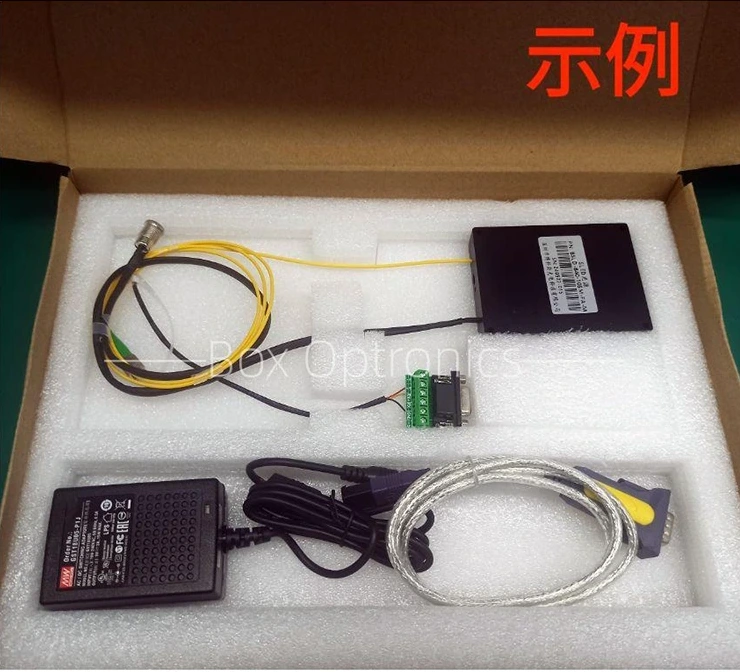

● Standardní příslušenství

Operační kroky

Krok 1.Vybalení: Před montáží zkontrolujte, zda je veškeré příslušenství kompletní, včetně modulu světelného zdroje SLED, datového kabelu USB, kabelu zeleného portu, napájecího adaptéru, zkušební zprávy atd.

Krok 2.Napájení: Připojeno ke stejnosměrnému spínanému napájecímu zdroji nebo regulovanému napájecímu zdroji, který splňuje jejich požadavky na napájení. Používejte pouze originální odpovídající napájecí adaptér (DC 5V nebo DC12V). Nesprávné napájecí adaptéry mohou poškodit světelný zdroj. (Napájecí adaptér je dodáván v souladu s místními normami napětí.)

Krok 3.Připojení výstupního vlákna: Otevřete protiprachovou krytku na konektoru nebo přírubě vlákna, zkontrolujte koncovou plochu vlákna a připojte vlákno nebo spojte vlákno k testovanému zařízení nebo měřidlu výkonu po potvrzení, že nedochází k žádnému znečištění a poškození.

Setp4.Připojení k hostitelskému počítači: Pomocí zeleného kabelu portu a datového kabelu USB-RS485 DB9 propojte světelný zdroj 1060nm 1064nm SLD a počítač; počítač musí nejprve nainstalovat vyhrazený ovladač sériového portu pro identifikaci datového kabelu sériového portu USB-RS485, jinak nebude možné software hostitelského počítače a modul světelného zdroje správně propojit a komunikovat. Požádejte Box Optronics o ovladač.

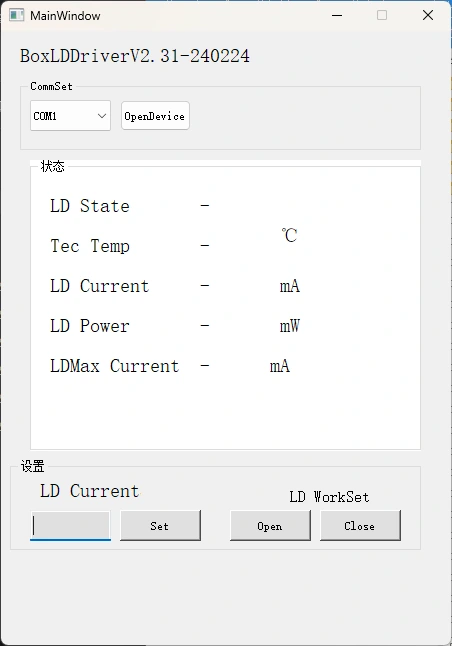

Krok 5.Ovládací software: Box Optronics poskytuje sériový příkaz nebo PC software pro řízení proudu LD a teploty LD světelného zdroje 1060nm 1064nm SLD. Vyberte správný port, nastavte proud a teplotu a klikněte na tlačítko Otevřít. (Abyste předešli poškození, zvyšujte proud měniče pomalu při prvním provozu. Nepřivádějte ihned plný proud.)

Krok 6.Po použití klikněte na tlačítko Zavřít, vypněte napájení a odpojte optické připojení.

Informace pro objednání

např.: BSLD-1060-5SM-FA-M

(Informace pro objednávku: Světelný zdroj 1060nm 1064nm SLD, výstupní výkon 5mW, s vláknem SM Hi1060, konektor FC/APC, balení modulu).

Pro další přizpůsobené požadavky kontaktujte: sales06@boxoptronics.com

Datový list a Testsheet

Datový list

Testsheet

Podmínky nabídky a platby

● Podmínky nabídky

(1) EXW:

Pokud máte účet DHL/UPS/FedEx, Box Optronics doporučuje používat EXW. Odesíláme přes váš účet; neúčtujeme náklady na dopravu.

(2) DAP:

Pokud nemáte účet, zaplaťte prosím náklady na dopravu za produkty předem.

● Platební podmínky

PayPal a T/T jsou k dispozici.

Dodací lhůta

Výroba trvá přibližně 10 pracovních dnů. (Pokud jsou nějaké skladem, bude odesláno rychleji.)

Mezinárodní logistika může trvat 3-5 pracovních dnů.

Provozní poznámky a údržba

● Nedoporučuje se často vkládat nebo vyjímat konektory optických vláken na vstupním i výstupním konci, aby se zabránilo kontaminaci prachem – což může vést ke zvýšené ztrátě při vložení – nebo spálení koncových ploch konektoru vláken.

● Očistěte konektory vláken hadříkem nepouštějícím vlákna a před připojením je zkontrolujte detektorem konce vláken. Vždy připojujte/odpojujte vlákna bez napájení, aby nedošlo ke spálení koncové části. Konektory optických vláken musí být zakryty protiprachovými krytkami.

● Pokud je třeba výstupní vlákno připojit k jinému vláknu, doporučuje se použít svářečku.

● Proveďte opatření proti vlhkosti, prachu a korozi; skladujte na suchém místě.

Zajištění kvality a poprodejní servis

● Záruční doba:

Bezplatná oprava nebo výměna za vady nezpůsobené člověkem do 1 roku od nákupu. Placené servisní služby dostupné po 1 roce.

● Výjimky z bezplatné záruky:

Během bezplatné záruční doby budou poskytovány bezplatné opravy nebo náhradní služby pro závady způsobené problémy s kvalitou produktu. Společnost Box Optronics si však vyhrazuje právo odmítnout bezplatné opravy v následujících případech během záruční doby:

(1) Škody způsobené přírodními faktory (např. blesk, prach) nebo vlivy prostředí.

(2) Poruchy v důsledku nesprávné obsluhy uživatelem.

(3) Zjevné fyzické poškození způsobené lidskou chybou.

(4) Neoprávněná demontáž, úprava nebo oprava.

(5) Upravené nebo neúplné záruční štítky na krytu.

(6) Poškození nebo ztráta během přepravy.
