840nm 20mW SLED širokopásmový světelný zdroj

Obsah

1. Představení 840nm 20mW širokopásmového světelného zdroje SLED

2. Technické specifikace

3. Vlastnosti produktu

4. Typické aplikace

5. Standardní příslušenství

6. Průvodce bezpečným provozem

7. Informace pro objednání

8. Datasheet a testsheet

9. Podmínky nabídky a platby

10. Dodací lhůta

11. Provozní poznámky a údržba

12. Zajištění kvality a poprodejní servis

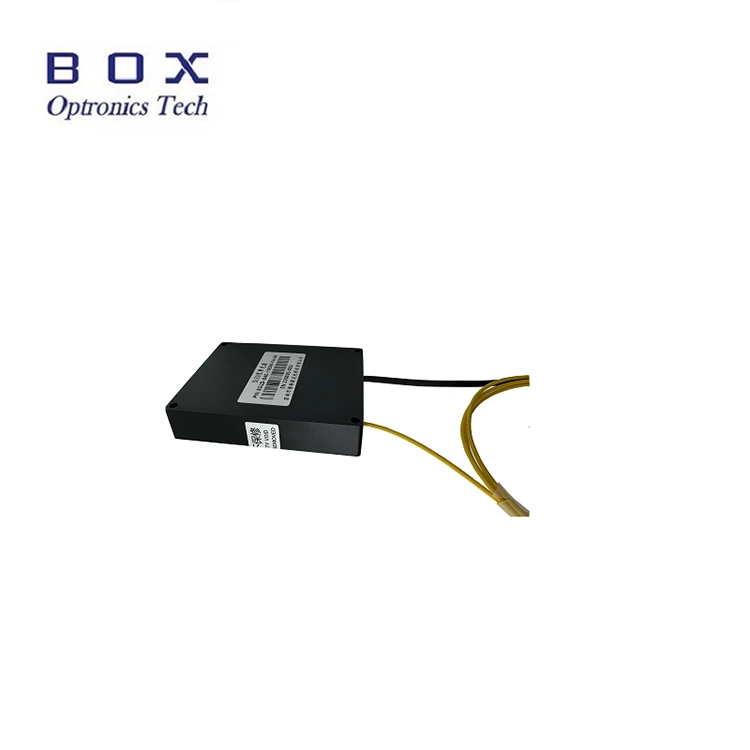

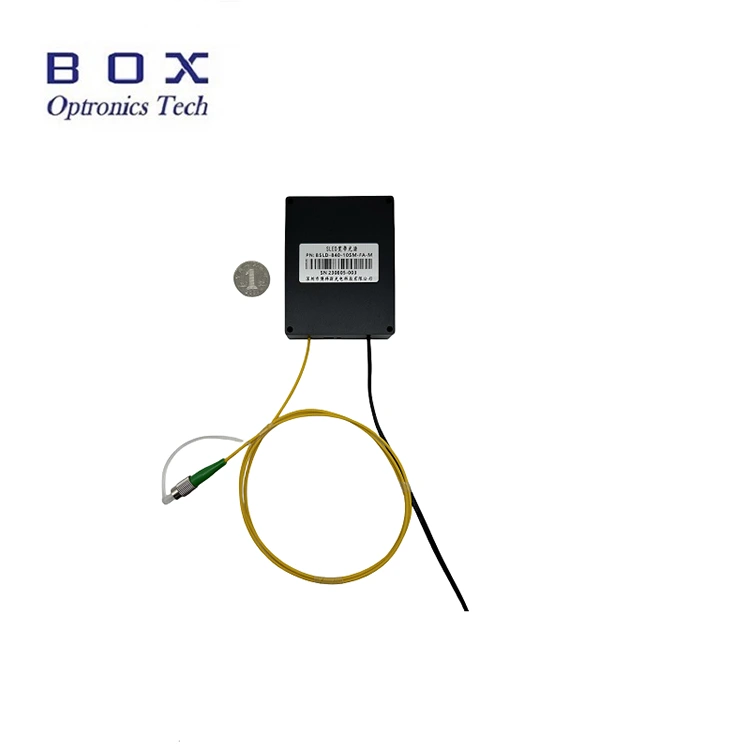

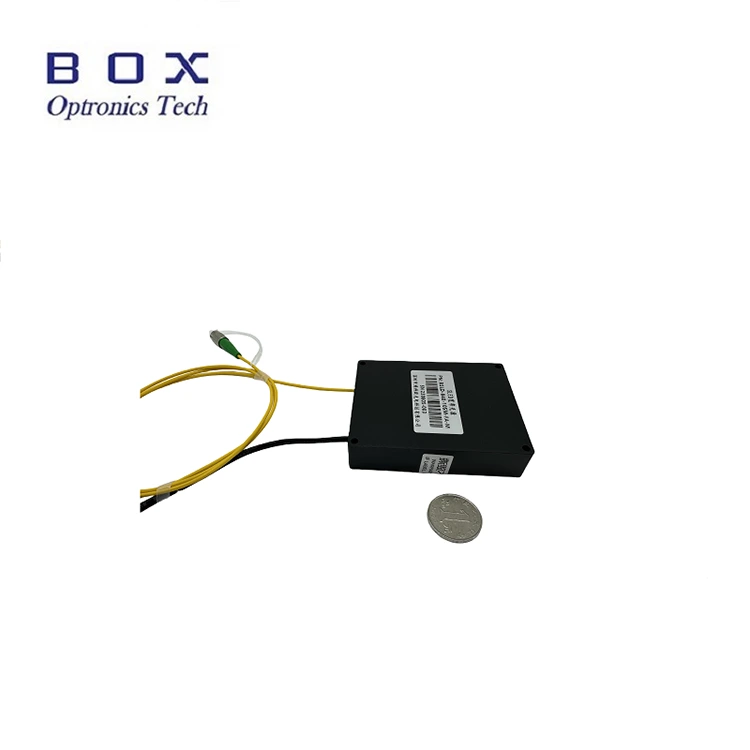

Představení produktu

Jedná se o 840nm 20mW širokopásmový světelný zdroj SLED využívající technologii superluminiscenční diody, s výstupním výkonem přes 20mW, šířkou pásma -3dB nad 45nm, plochým spektrem, nízkým zvlněním a vynikající dlouhodobou stabilitou. Podporuje stolní a modulární konfigurace s komunikačním rozhraním a monitorovacím softwarem pro průmyslovou a lékařskou integraci. Vhodné pro průmyslové OCT, snímání vláken a lékařské zobrazování. Používejte prosím se jmenovitým napětím, kontrolujte teplotu a vlhkost, zajistěte dobrý odvod tepla, vyhněte se přetížení a kontaminaci výstupu.

Specifikace produktu

Vlastnosti produktu

● Nízké spektrální zvlnění;

● 20mW Vysoký výstupní výkon;

● Modulové/stolní duální konfigurace s monitorováním komunikace pro snadnou integraci;

● Podporuje přizpůsobení vláken SM/PM pro různé optické systémy.

Aplikace produktů

● průmyslové ZZÚ;

● Oční OCT;

● Kalibrace vláknových zařízení a systémy testování pasivních součástí.

Podrobnosti o produktu

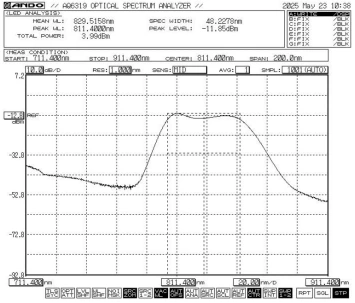

● Typické spektrum: -3dB Šířka pásma Min.45 / Typ.48

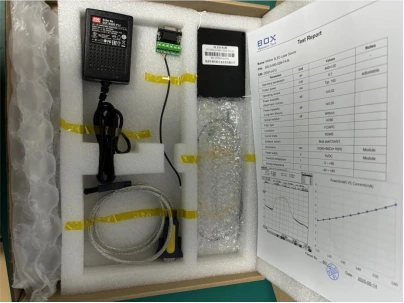

● Standardní příslušenství

Operační kroky

Krok 1.Vybalení: Před montáží zkontrolujte, zda je veškeré příslušenství kompletní, včetně modulu světelného zdroje SLED, datového kabelu USB, kabelu zeleného portu, napájecího adaptéru, zkušební zprávy atd.

Krok 2.Napájení: Připojeno ke stejnosměrnému spínanému napájecímu zdroji nebo regulovanému napájecímu zdroji, který splňuje jejich požadavky na napájení. Používejte pouze originální odpovídající napájecí adaptér (DC 5V nebo DC12V). Nesprávné napájecí adaptéry mohou poškodit světelný zdroj. (Napájecí adaptér je dodáván v souladu s místními normami napětí.)

Krok 3.Připojení výstupního vlákna: Otevřete protiprachovou krytku na konektoru nebo přírubě vlákna, zkontrolujte koncovou plochu vlákna a připojte vlákno nebo spojte vlákno k testovanému zařízení nebo měřidlu výkonu po potvrzení, že nedochází k žádnému znečištění a poškození.

Setp4.Připojení k hostitelskému počítači: Pomocí zeleného kabelu portu a datového kabelu USB-RS485 DB9 propojte 840nm 20mW širokopásmový světelný zdroj SLED a počítač; počítač musí nejprve nainstalovat vyhrazený ovladač sériového portu pro identifikaci datového kabelu sériového portu USB-RS485, jinak nebude možné software hostitelského počítače a modul světelného zdroje správně propojit a komunikovat. Požádejte Box Optronics o ovladač.

Krok 5.Ovládací software: Box Optronics poskytuje sériový příkaz nebo PC software pro řízení proudu LD a teploty LD 840nm 20mW širokopásmového světelného zdroje SLED. Vyberte správný port, nastavte proud a teplotu a klikněte na tlačítko Otevřít. (Abyste předešli poškození, zvyšujte proud měniče pomalu při prvním provozu. Nepřivádějte ihned plný proud.)

Krok 6.Po použití klikněte na tlačítko Zavřít, vypněte napájení a odpojte optické připojení.

Informace pro objednání

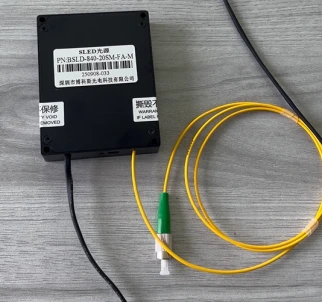

např.: BSLD-840-205SM-FA-M

(Informace o objednávce: 840nm 20mW SLED širokopásmový světelný zdroj, šířka pásma -3dB kolem 50nnm, s vláknem SM CS 780, modulový balíček).

Pro další přizpůsobené požadavky kontaktujte: sales06@boxoptronics.com

Datový list a Testsheet

Datový list

Testsheet

Podmínky nabídky a platby

● Podmínky nabídky

(1) EXW:

Pokud máte účet DHL/UPS/FedEx, Box Optronics doporučuje používat EXW. Odesíláme přes váš účet; neúčtujeme náklady na dopravu.

(2) DAP:

Pokud nemáte účet, zaplaťte prosím náklady na dopravu za produkty předem.

● Platební podmínky

PayPal a T/T jsou k dispozici.

Dodací lhůta

Výroba trvá přibližně 10 pracovních dnů. (Pokud jsou nějaké skladem, bude odesláno rychleji.)

Mezinárodní logistika může trvat 3-5 pracovních dnů.

Provozní poznámky a údržba

● Vyhněte se častému zapojování/odpojování konektorů vláken, abyste zabránili hromadění prachu a poškození koncových částí.

● Očistěte konektory vláken hadříkem nepouštějícím vlákna a před připojením je zkontrolujte detektorem konce vláken. Vždy připojujte/odpojujte vlákna bez napájení, aby nedošlo ke spálení koncové části. Nepoužité konektory zakryjte protiprachovými krytkami.

● Zařízení skladujte v suchém prostředí bez vlhkosti.

Zajištění kvality a poprodejní servis

● Záruční doba:

Bezplatná oprava nebo výměna za vady nezpůsobené člověkem do 1 roku od nákupu. Placené servisní služby dostupné po 1 roce.

● Výjimky z bezplatné záruky:

Během bezplatné záruční doby budou poskytovány bezplatné opravy nebo náhradní služby pro závady způsobené problémy s kvalitou produktu. Společnost Box Optronics si však vyhrazuje právo odmítnout bezplatné opravy v následujících případech během záruční doby:

(1) Škody způsobené přírodními faktory (např. blesk, prach) nebo vlivy prostředí.

(2) Poruchy v důsledku nesprávné obsluhy uživatelem.

(3) Zjevné fyzické poškození způsobené lidskou chybou.

(4) Neoprávněná demontáž, úprava nebo oprava.

(5) Upravené nebo neúplné záruční štítky na krytu.

(6) Poškození nebo ztráta během přepravy.
