1060nm 5mW SLED laserová dioda

Obsah

1. Představení 1060nm 5mW SLED laserové diody

2. Technické specifikace

3. Vlastnosti produktu

4. Typické aplikace

5. Příklad balení

6. Informace pro objednání

7. Datový list

8. Podmínky nabídky a platby

9. Dodací lhůta

10. Poznámky k provozu

11. Zajištění kvality a poprodejní servis

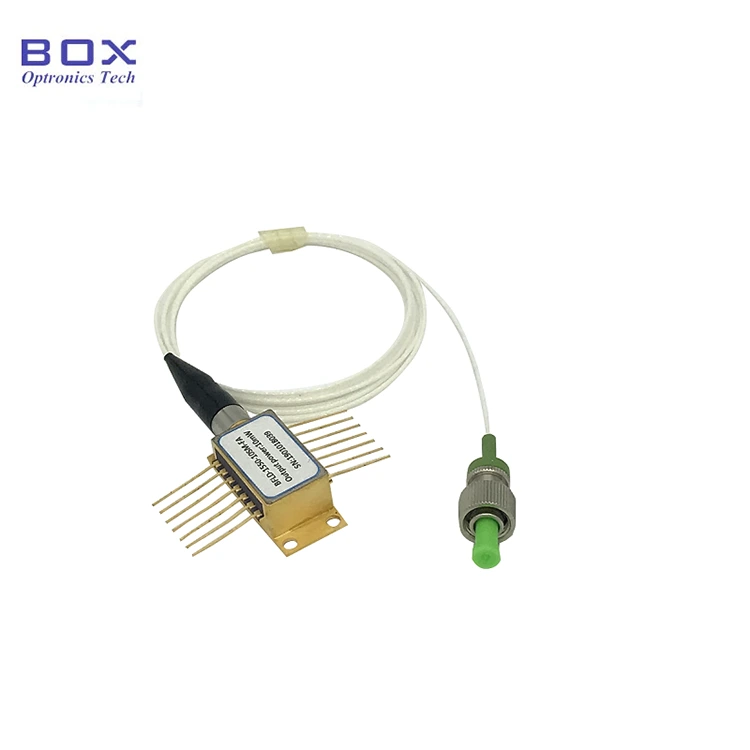

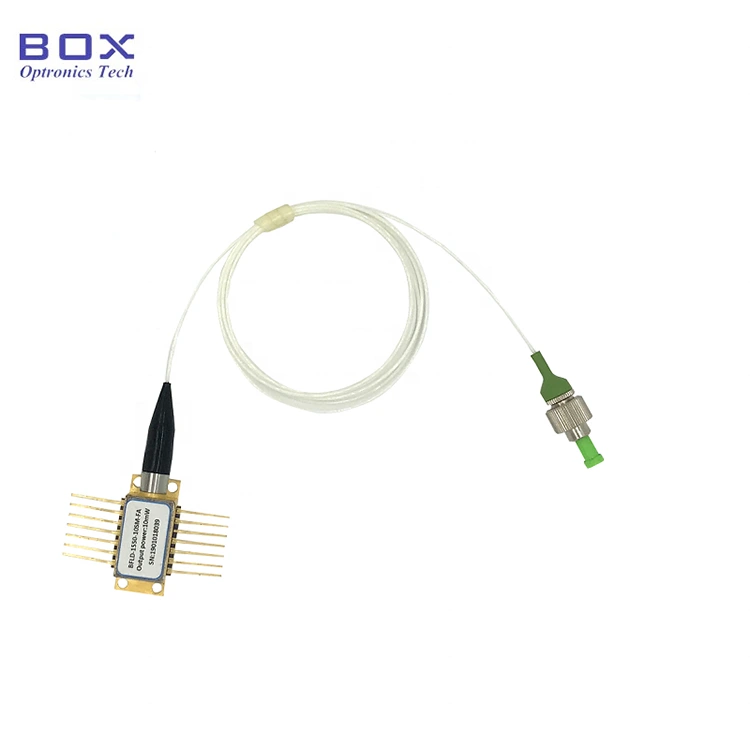

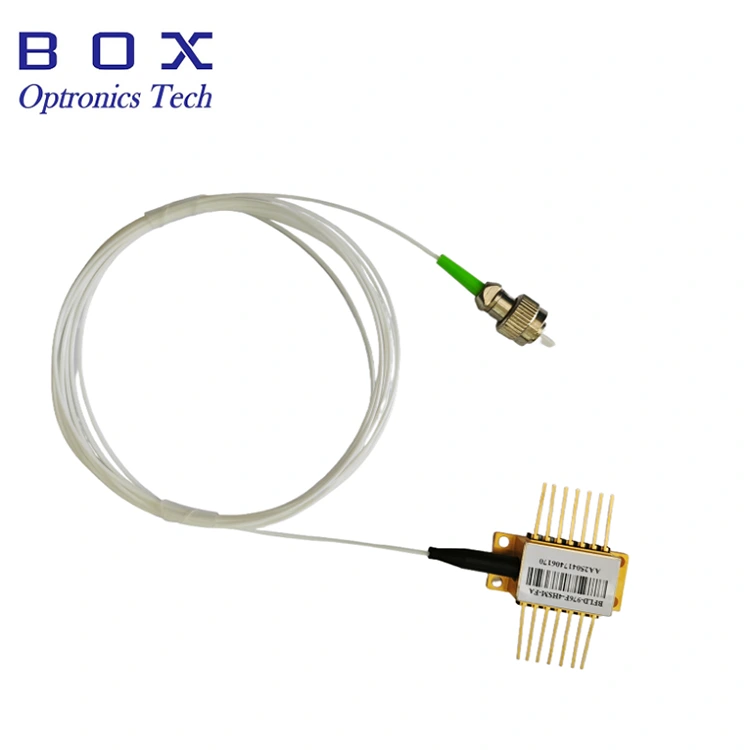

Představení produktu

Jedná se o 1060nm 5mW SLED laserovou diodu se 14pinovým motýlkovým pouzdrem. Vyznačuje se výstupním výkonem až 5 mW, šířkou pásma přes 15nm a 3dB a integruje TEC a termistor pro stabilní a plynulé spektrum. Vhodné pro optickou koherentní tomografii (OCT). Pokud kolíky vyžadují pájení, teplota pájení nesmí překročit 260°C a doba pájení nesmí přesáhnout 10 sekund.

Specifikace produktu

Vlastnosti produktu

● SM Hi1060 nebo PM980 pigtail;

● Výstupní výkon až 5mW;

● 14kolíkový BTF balíček s TEC a Monitor PD.

Aplikace produktů

● Gyroskopy z optických vláken;

● Systém snímání optických vláken;

● Optický systém vybavení.

Podrobnosti o produktu

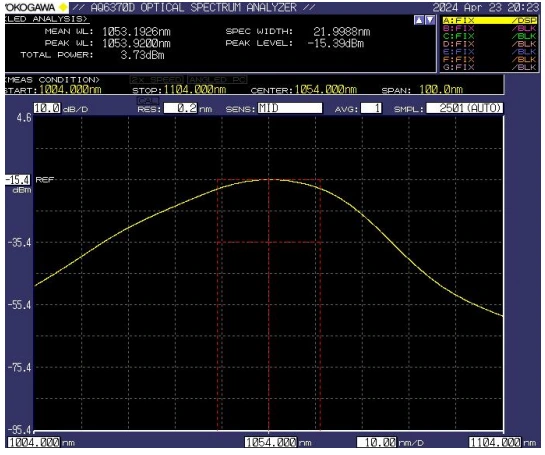

● Typické spektrum: -3dB Šířka pásma Min.15nm / Typ.20nm

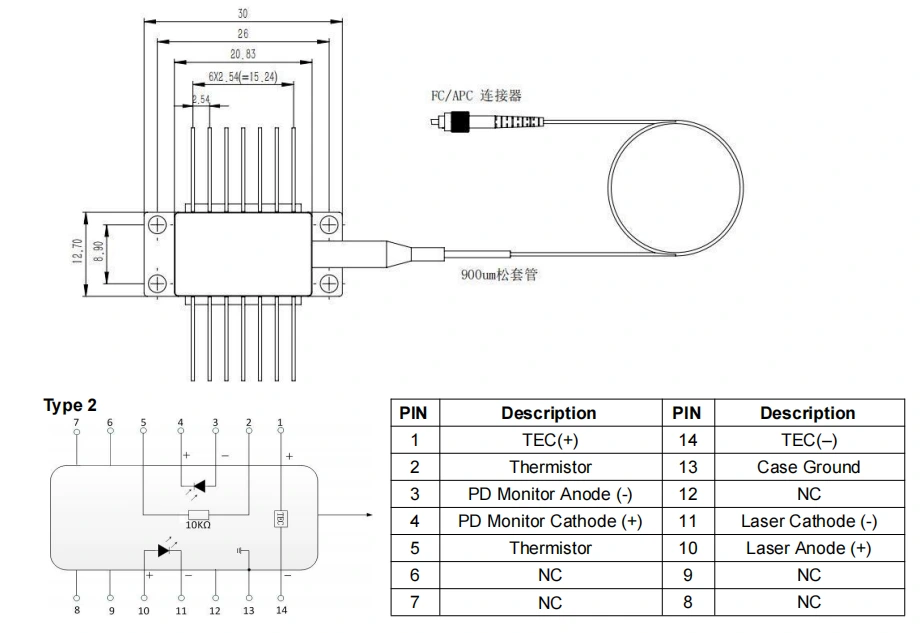

● Výkres obalu a definice PIN-OUT (jednotka: mm) - 1060nm 5mW SLED laserová dioda

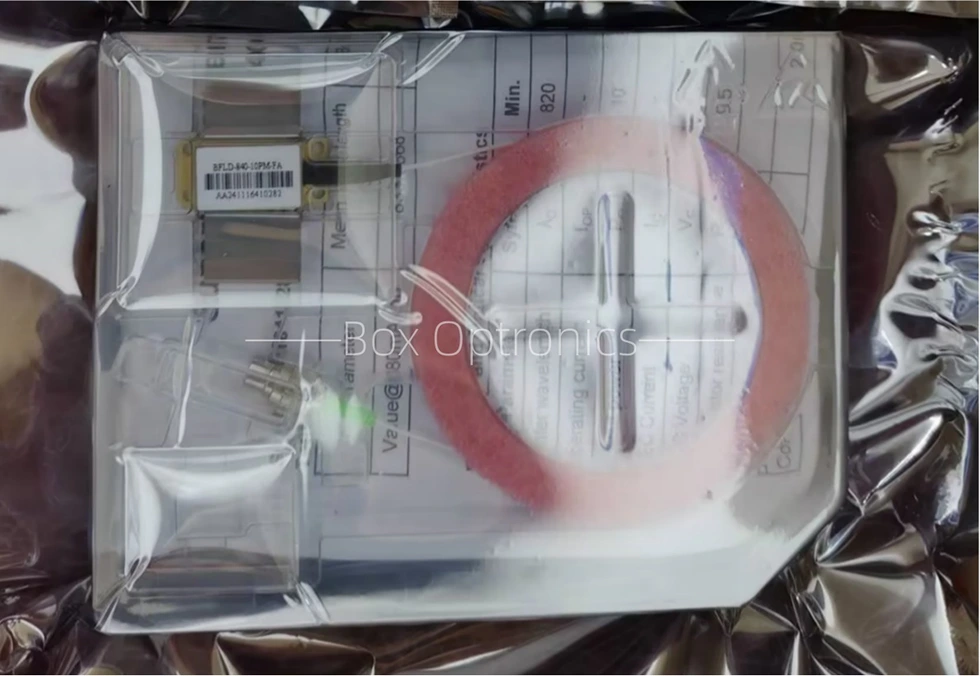

● Příklad balení

*Samostatné zařízení; žádný vestavěný ovladač (volitelný externí ovladač).

Informace pro objednání

např.: BFSLD-1060-5SM-FA

(Informace pro objednávku: 1060nm 5mW SLED laserová dioda, motýlkové balení, s vláknem SM Hi1060, FC/APC konektor).

Pro další přizpůsobené požadavky kontaktujte: sales06@boxoptronics.com

Datový list

Datový list

Podmínky nabídky a platby

● Podmínky nabídky

(1) EXW:

Pokud máte účet DHL/UPS/FedEx, Box Optronics doporučuje používat EXW. Odesíláme přes váš účet; neúčtujeme náklady na dopravu.

(2) DAP:

Pokud nemáte účet, zaplaťte prosím náklady na dopravu za produkty předem.

● Platební podmínky

PayPal a T/T jsou k dispozici.

Dodací lhůta

Výroba trvá přibližně 10 pracovních dnů. (Pokud jsou nějaké skladem, bude odesláno rychleji.)

Mezinárodní logistika může trvat 3-5 pracovních dnů.

Provozní poznámky

● Při provozu toto zařízení vysílá laserový paprsek o vysoké intenzitě; nedívejte se přímo do konce vlákna, protože by mohlo dojít k poranění očí.

● Toto zařízení je citlivé na elektrostatický náboj; proto je při balení, přepravě a používání vyžadováno přísné dodržování antistatických ochranných opatření. Kromě toho je třeba přijmout opatření, aby se zabránilo přepětí v napájení, protože pokud tak neučiníte, může dojít k trvalému poškození zařízení (např. zajištění správného uzemnění zařízení a nošení antistatického řemínku na zápěstí).

● Optická vlákna jsou křehká; nepoužívejte vlákno k tahání zařízení. Při vkládání nebo vyjímání zařízení z objímky netlačte ani netahejte za objímku umístěnou v zadní části pouzdra zařízení. U zařízení vybavených konektory zajistěte, aby byly zařízení i optický konektor zvednuty současně během instalace nebo demontáže.

● Pokud kolíky vyžadují pájení, teplota pájení nesmí překročit 260°C a doba pájení nesmí přesáhnout 10 sekund. Zvláštní pozornost je třeba věnovat následujícímu: během procesu pájení musí být zařízení ve stavu bez napájení a páječka musí být řádně uzemněna.

● Během procesu zapínání nikdy nepoužívejte přímo vysoký proud, protože hrozí poškození čipu. Místo toho zapněte zařízení na úrovni proudu blízko prahové hodnoty čipu a poté postupně zvyšujte proud po malých krocích, dokud nedosáhnete požadované úrovně.

● Před zapnutím všech součástí nejprve aktivujte chladič a poté pokračujte v postupných krocích zapínání, abyste zabránili přehřátí a přetížení čipu.

Zajištění kvality a poprodejní servis

● Záruční doba:

Bezplatná oprava nebo výměna za vady nezpůsobené člověkem do 1 roku od nákupu. Placené servisní služby dostupné po 1 roce.

● Výjimky z bezplatné záruky:

Během bezplatné záruční doby budou poskytovány bezplatné opravy nebo náhradní služby pro závady způsobené problémy s kvalitou produktu. Společnost Box Optronics si však vyhrazuje právo odmítnout bezplatné opravy v následujících případech během záruční doby:

(1) Škody způsobené přírodními faktory (např. blesk, prach) nebo vlivy prostředí.

(2) Poruchy v důsledku nesprávné obsluhy uživatelem.

(3) Zjevné fyzické poškození způsobené lidskou chybou.

(4) Neoprávněná demontáž, úprava nebo oprava.

(5) Upravené nebo neúplné záruční štítky na krytu.

(6) Poškození nebo ztráta během přepravy.
