1550nm SLD širokopásmový mikromodul světelného zdroje

Obsah

1. Představení 1550nm SLD širokopásmového mikromodulu světelného zdroje

2. Technické specifikace

3. Vlastnosti produktu

4. Typické aplikace

5. Podrobnosti o produktu

6. Průvodce bezpečným provozem

7. Informace pro objednání

8. Datasheet a testsheet

9. Podmínky nabídky a platby

10. Dodací lhůta

11. Provozní poznámky a údržba

12. Zajištění kvality a poprodejní servis

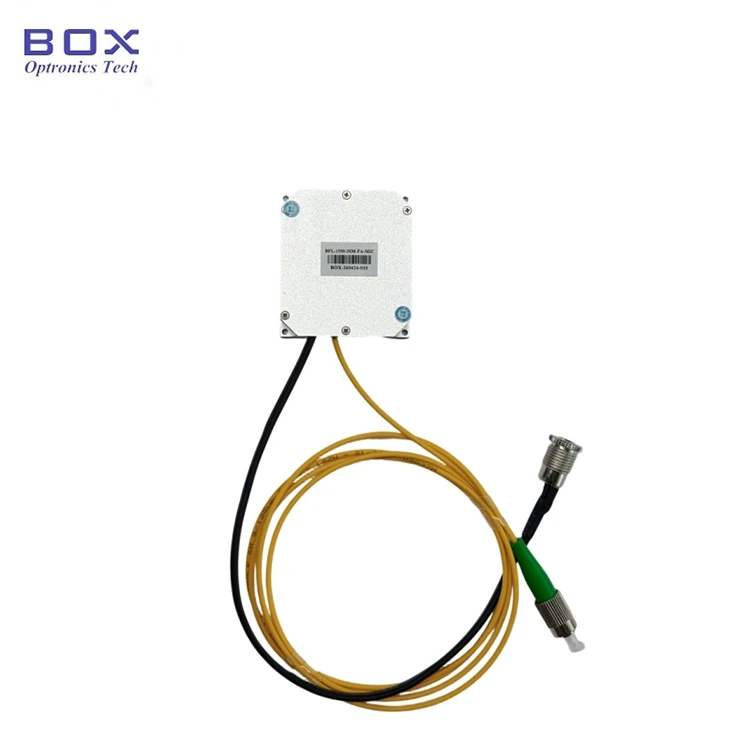

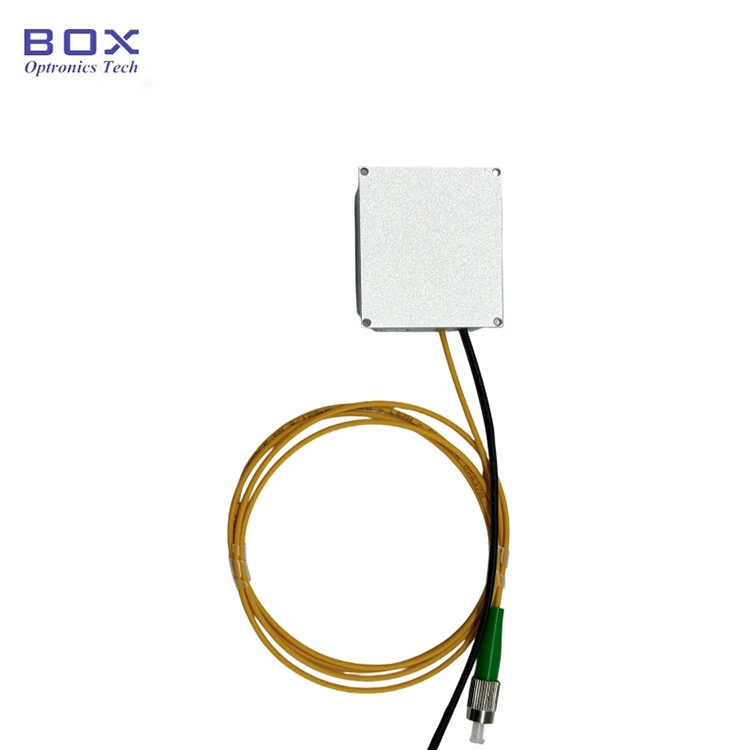

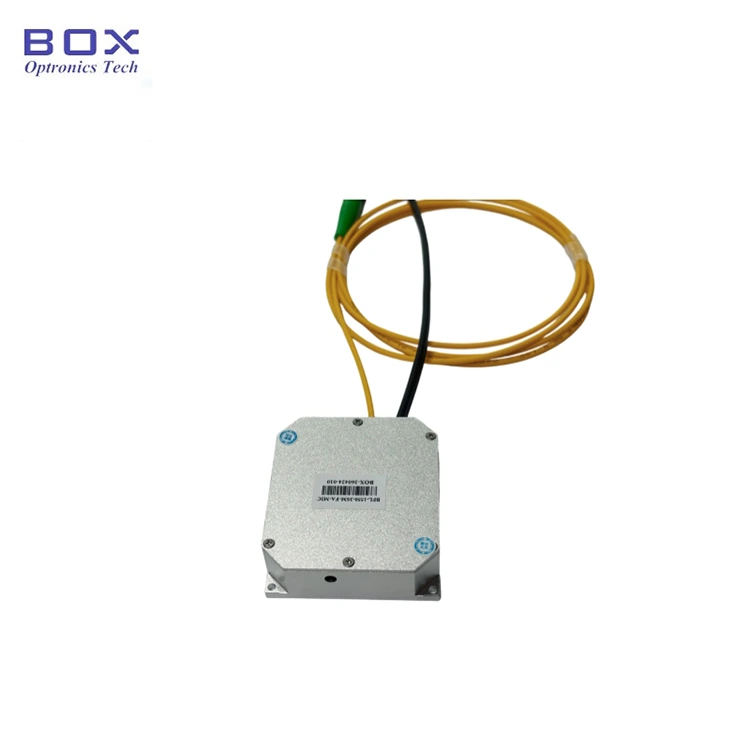

Představení produktu-1550nm SLD širokopásmový mikromodul světelného zdroje

Jedná se o 1550nm SLD širokopásmový mikromodul světelného zdroje využívající technologii superluminiscenční diody, s výstupním výkonem 3mW a volitelně 10mW, šířkou pásma -3dB přes 30nm, plochým spektrem, nízkým zvlněním a vynikající dlouhodobou stabilitou. K dispozici jsou SM vlákna a PM vlákna. Podporuje komunikační rozhraní RS485 a monitorovací software pro systémovou integraci. Kompaktní rozměr je pouhých 46,6 x 51,6 x 15 mm.

Specifikace produktu-1550nm SLD širokopásmový mikromodul světelného zdroje

Vlastnosti produktu-1550nm SLD širokopásmový mikromodul světelného zdroje

● Malá velikost; l

● Široké spektrum;

● Nízké spektrální zvlnění;

● DB9 Female (RS485) komunikace pro snadnou integraci.

Aplikace produktu-1550nm SLD širokopásmový mikromodul světelného zdroje

● Optická koherentní tomografie (OCT);

● lékařské zobrazování;

● Optický gyroskop (FOG).

Podrobnosti o produktu-1550nm SLD širokopásmový mikromodul světelného zdroje

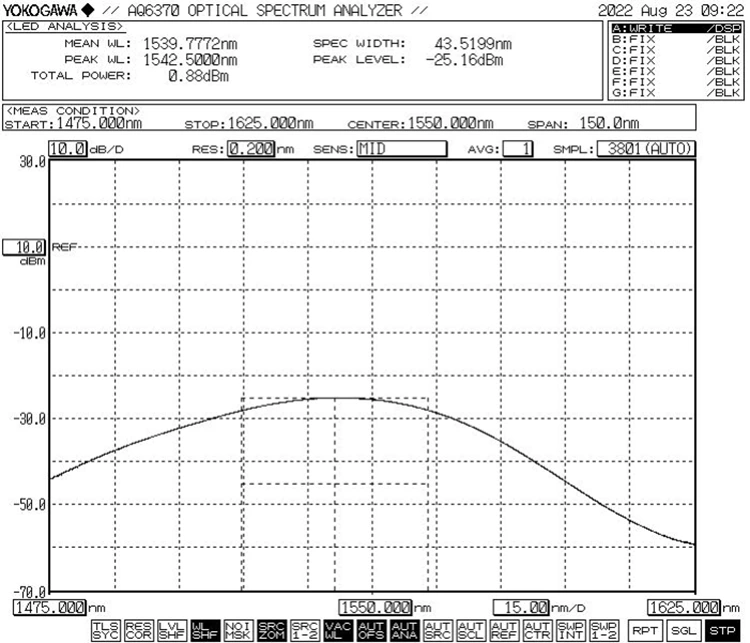

● Typické spektrum: -3dB Šířka pásma Min.30nm

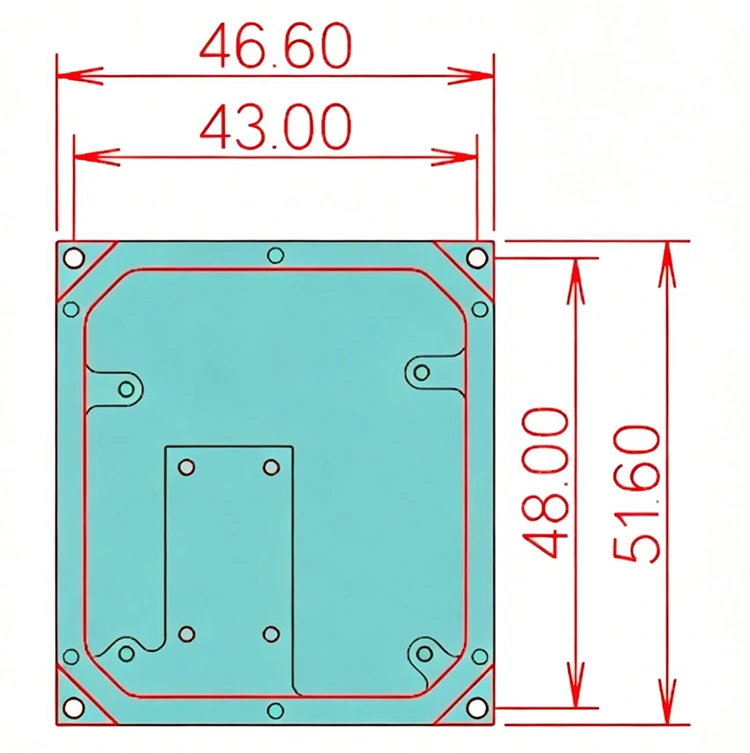

● Rozměr (mm): 46,6 (Š) × 51,6 (H) × 15 (V)

Provozní kroky-1550nm SLD širokopásmový mikromodul světelného zdroje

Krok 1. Vybalení: Před montáží zkontrolujte, zda je veškeré příslušenství kompletní.

Krok 2. Napájení: Připojeno ke stejnosměrnému spínanému napájecímu zdroji nebo regulovanému napájecímu zdroji, který splňuje jejich požadavky na napájení. Používejte pouze originální odpovídající napájecí adaptér (DC 5V nebo DC12V). Nesprávné napájecí adaptéry mohou poškodit světelný zdroj. (Napájecí adaptér je dodáván v souladu s místními normami napětí.)

Krok 3. Připojení výstupního vlákna: Otevřete protiprachovou krytku na konektoru nebo přírubě vlákna, zkontrolujte koncovou plochu vlákna a připojte vlákno nebo spojte vlákno k testovanému zařízení nebo měřidlu výkonu po potvrzení, že nedochází k žádnému znečištění a poškození.

Setp4. Připojení k hostitelskému počítači: Pomocí zeleného kabelu portu a datového kabelu USB-RS485 DB9 propojte mikromodul 1550nm SLD širokopásmového světelného zdroje a počítač; počítač musí nejprve nainstalovat vyhrazený ovladač sériového portu pro identifikaci datového kabelu sériového portu USB-RS485, jinak nebude možné software hostitelského počítače a modul světelného zdroje správně propojit a komunikovat. Požádejte Box Optronics o ovladač.

Krok 5. Ovládací software: Box Optronics poskytuje sériový příkaz nebo PC software pro řízení proudu LD a teploty LD 1550nm SLD širokopásmového mikromodulu světelného zdroje. Vyberte správný port, nastavte proud a teplotu a klikněte na tlačítko Otevřít. (Abyste předešli poškození, zvyšujte proud měniče pomalu při prvním provozu. Nepřivádějte ihned plný proud.)

Krok 6. Po použití klikněte na tlačítko Zavřít, vypněte napájení a odpojte optické připojení.

Informace pro objednání-1550nm SLD širokopásmový mikromodul světelného zdroje

např.: BSLD-1550-10SM-FA-MIC

(Informace o objednávce: 1550nm SLD širokopásmový mikromodul světelného zdroje, výstupní výkon 10 mW, s vláknem SMF-28e, FC/APC konektor).

Pro další přizpůsobené požadavky kontaktujte: sales06@boxoptronics.com

Datový list a testovací list-1550nm SLD širokopásmový mikromodul světelného zdroje

Datový list

Podmínky nabídky a platby - 1550nm SLD širokopásmový mikromodul světelného zdroje

● Podmínky nabídky

(1) EXW:

Pokud máte účet DHL/UPS/FedEx, společnost Box Optronics vám doporučuje používat EXW. Odesíláme přes váš účet; neúčtujeme náklady na dopravu.

(2) DAP:

Pokud nemáte účet, zaplaťte prosím náklady na dopravu za produkty předem.

(3) Jiné

● Platební podmínky

PayPal a T/T jsou k dispozici.

Doba dodání-1550nm SLD širokopásmový mikromodul světelného zdroje

Výroba: 10–15 pracovních dnů. (Pokud jsou nějaké skladem, bude odesláno rychleji.)

Mezinárodní logistika: 3-5 pracovních dnů.

Provozní poznámky a údržba-1550nm SLD širokopásmový světelný zdroj mikromodul

● Očistěte konektory vláken hadříkem nepouštějícím vlákna a před připojením je zkontrolujte detektorem konce vláken. Vždy připojujte/odpojujte vlákna bez napájení, aby nedošlo ke spálení koncové části. Konektory optických vláken musí být zakryty protiprachovými krytkami.

● Pokud je třeba výstupní vlákno připojit k jinému vláknu, doporučuje se použít svářečku.

● Proveďte opatření proti vlhkosti, prachu a korozi; skladujte na suchém místě.

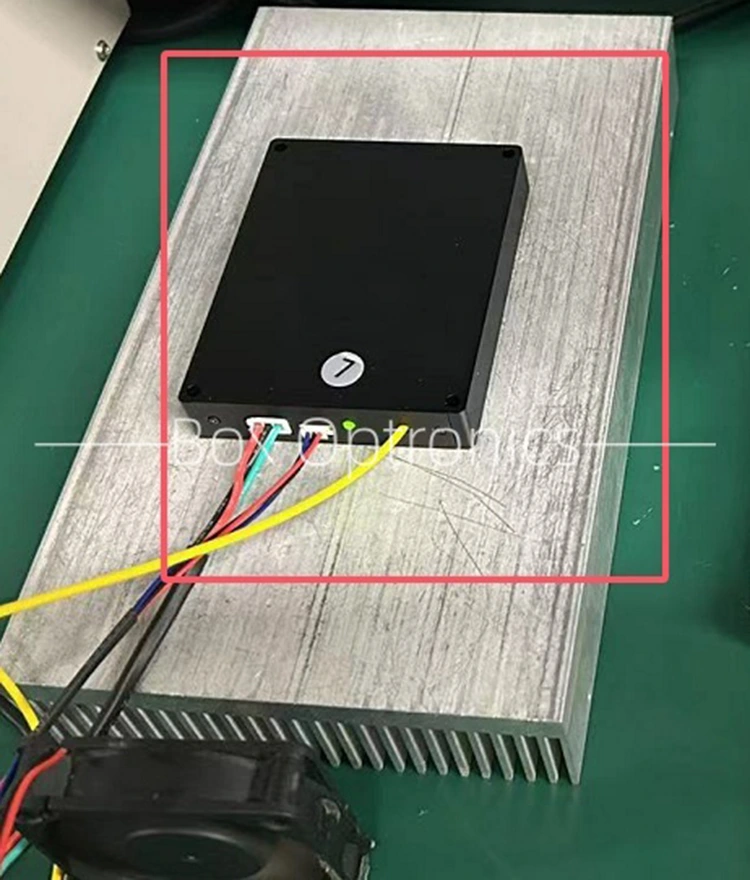

● Při dlouhodobém používání jej umístěte na chladič.

Zajištění kvality a poprodejní servis-1550nm SLD širokopásmový mikromodul světelného zdroje

● Záruční doba:

Bezplatná oprava nebo výměna za vady nezpůsobené člověkem do 1 roku od nákupu. Placené servisní služby dostupné po 1 roce.

● Výjimky z bezplatné záruky:

Během bezplatné záruční doby budou poskytovány bezplatné opravy nebo náhradní služby pro závady způsobené problémy s kvalitou produktu. Společnost Box Optronics si však vyhrazuje právo odmítnout bezplatné opravy v následujících případech během záruční doby:

(1) Škody způsobené přírodními faktory (např. bleskem, prachem) nebo vlivy prostředí.

(2) Poruchy v důsledku nesprávné obsluhy uživatelem.

(3) Zjevné fyzické poškození způsobené lidskou chybou.

(4) Neoprávněná demontáž, úprava nebo oprava.

(5) Změněné nebo neúplné záruční štítky na krytu.

(6) Poškození nebo ztráta během přepravy.
