840nm 10mW 40nm SLD širokopásmový světelný zdroj

Obsah

1. Představení širokopásmového světelného zdroje 840nm 10mW 40nm SLD

2. Technické specifikace

3. Vlastnosti produktu

4. Typické aplikace

5. Podrobnosti o produktu

6. Průvodce bezpečným provozem

7. Informace pro objednání

8. Datasheet a testsheet

9. Podmínky nabídky a platby

10. Dodací lhůta

11. Provozní poznámky a údržba

12. Zajištění kvality a poprodejní servis

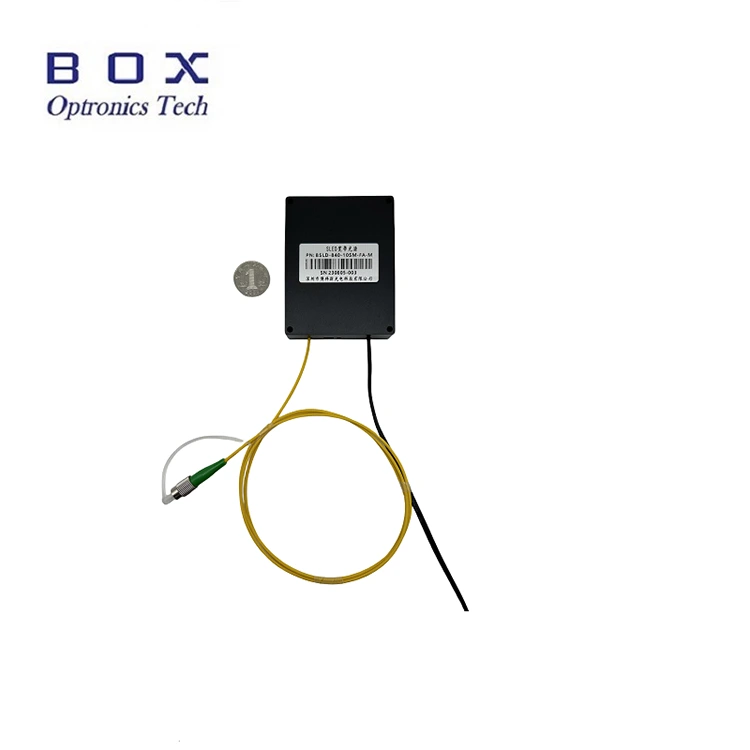

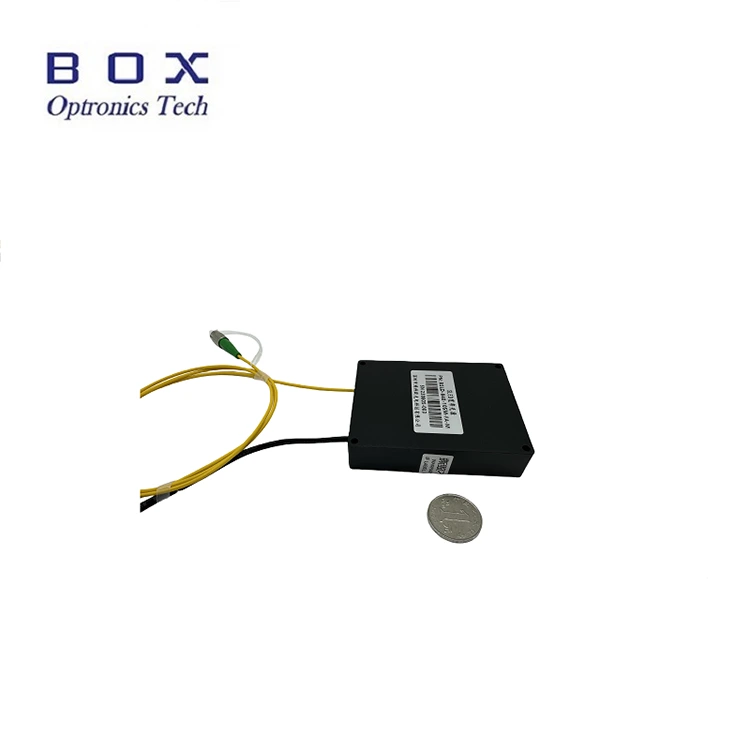

Představení produktu-840nm 10mW 40nm SLD širokopásmový světelný zdroj

Jedná se o 840nm 10mW 40nm SLD širokopásmový světelný zdroj využívající technologii superluminiscenční diody, s výstupním výkonem vyšším než 10mW, šířkou pásma -3dB přes 40nm, plochým spektrem, nízkým zvlněním a vynikající dlouhodobou stabilitou.

Podporuje stolní a modulární konfigurace s dotykovou obrazovkou s komunikačním rozhraním RS-485 a monitorovacím softwarem pro systémovou integraci. Vhodné pro snímání vláken a lékařské zobrazování. Vždy připojujte/odpojujte vlákna bez napájení, aby nedošlo ke spálení koncové části.

Specifikace produktu-840nm 10mW 40nm SLD širokopásmový světelný zdroj

Vlastnosti produktu-840nm 10mW 40nm SLD širokopásmový světelný zdroj

Nízké spektrální zvlnění; l

Ploché spektrum;

DB9 Female (RS485) komunikace pro snadnou integraci;

Přizpůsobený výstupní výkon a typ vlákna.

Aplikace produktu-840nm 10mW 40nm SLD širokopásmový světelný zdroj

Snímání optických vláken;

Lékařské zobrazování;

Optická koherentní tomografie (OCT).

Podrobnosti o produktu-840nm 10mW 40nm SLD širokopásmový světelný zdroj

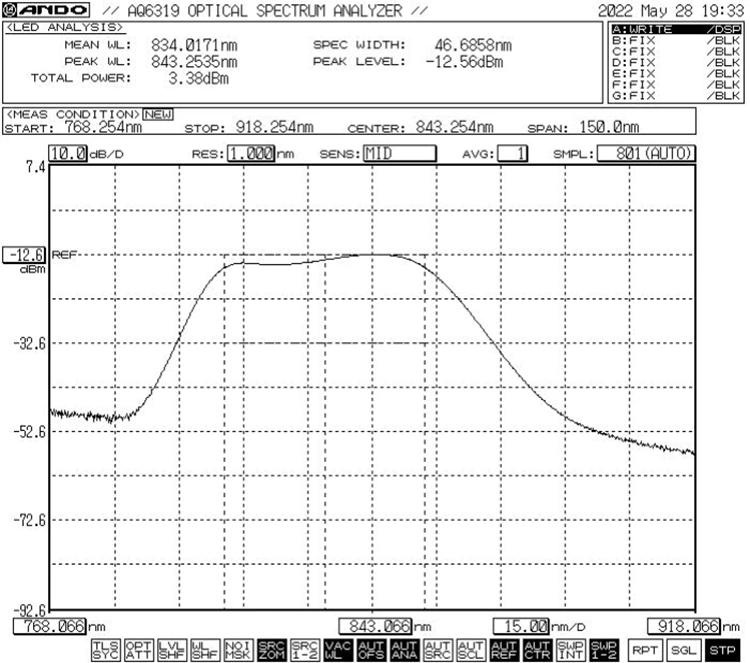

Typické spektrum: -3dB Šířka pásma Min.40nm / Typ.45nm

Rozměr (mm)

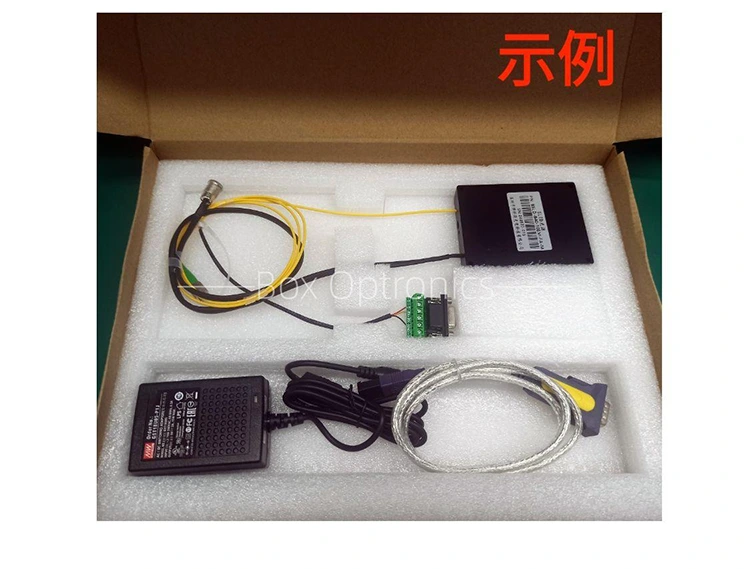

Standardní příslušenství

Provozní kroky-840nm 10mW 40nm SLD širokopásmový světelný zdroj

Krok 1. Vybalení: Před montáží zkontrolujte, zda je veškeré příslušenství kompletní, včetně modulu světelného zdroje SLED, datového kabelu USB, kabelu zeleného portu, napájecího adaptéru, zkušební zprávy atd.

Krok 2. Napájení: Připojeno ke stejnosměrnému spínanému napájecímu zdroji nebo regulovanému napájecímu zdroji, který splňuje jejich požadavky na napájení. Používejte pouze originální odpovídající napájecí adaptér (DC 5V nebo DC12V). Nesprávné napájecí adaptéry mohou poškodit světelný zdroj. (Napájecí adaptér je dodáván v souladu s místními normami napětí.)

Krok 3. Připojení výstupního vlákna: Otevřete protiprachovou krytku na konektoru nebo přírubě vlákna, zkontrolujte koncovou plochu vlákna a připojte vlákno nebo spojte vlákno k testovanému zařízení nebo měřidlu výkonu po potvrzení, že nedochází k žádnému znečištění a poškození.

Setp4. Připojení k hostitelskému počítači: Pomocí zeleného kabelu portu a datového kabelu USB-RS485 DB9 propojte 840nm 10mW 40nm SLD širokopásmový světelný zdroj a počítač; počítač musí nejprve nainstalovat vyhrazený ovladač sériového portu pro identifikaci datového kabelu sériového portu USB-RS485, jinak nebude možné software hostitelského počítače a modul světelného zdroje správně propojit a komunikovat. Požádejte Box Optronics o ovladač.

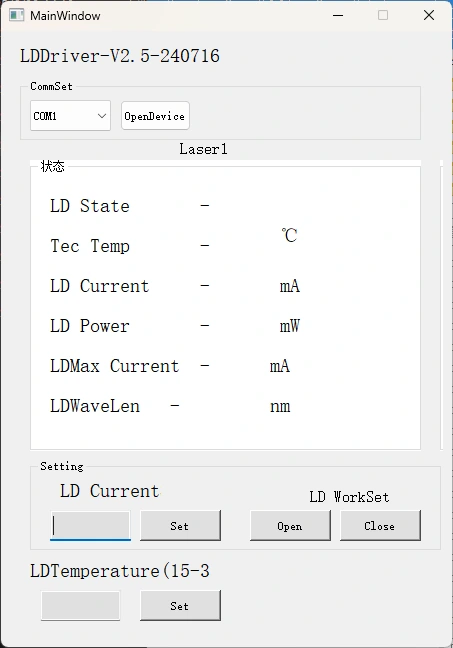

Krok 5. Ovládací software: Box Optronics poskytuje sériový příkaz nebo PC software pro řízení proudu LD a teploty LD širokopásmového světelného zdroje 840nm 10mW 40nm SLD. Vyberte správný port, nastavte proud a teplotu a klikněte na tlačítko Otevřít. (Abyste předešli poškození, zvyšujte proud měniče pomalu při prvním provozu. Nepřivádějte ihned plný proud.)

Krok 6. Po použití klikněte na tlačítko Zavřít, vypněte napájení a odpojte optické připojení.

Informace pro objednání-840nm 10mW 40nm SLD širokopásmový světelný zdroj

např.: BSLD-840-104SM-FA-M

(Informace o objednávce: 840nm 10mW 40nm SLD širokopásmový světelný zdroj, s SM Hi780 vláknem, FC/APC konektorem, balením modulů, napájením 5VDC).

Pro další přizpůsobené požadavky kontaktujte: sales06@boxoptronics.com

Datový list a Testsheet-840nm 10mW 40nm SLD širokopásmový světelný zdroj

Datový list

Testsheet

Podmínky nabídky a platby-840nm 10mW 40nm SLD širokopásmový světelný zdroj

Podmínky nabídky

(1) EXW:

Pokud máte účet DHL/UPS/FedEx, společnost Box Optronics vám doporučuje používat EXW. Odesíláme přes váš účet; neúčtujeme náklady na dopravu.

(2) DAP:

Pokud nemáte účet, zaplaťte prosím náklady na dopravu za produkty předem.

(3) Jiné

Platební podmínky

PayPal a T/T jsou k dispozici.

Doba dodání-840nm 10mW 40nm SLD širokopásmový světelný zdroj

Výroba: 10 pracovních dnů. (Pokud jsou nějaké skladem, bude odesláno rychleji.)

Mezinárodní logistika: 3-5 pracovních dnů.

Provozní poznámky a údržba-840nm 10mW 40nm SLD širokopásmový světelný zdroj

Nedoporučuje se často vkládat nebo vyjímat konektory optických vláken na výstupních koncích, aby se zabránilo kontaminaci prachem – což může vést ke zvýšené ztrátě při vložení – nebo spálení koncových ploch konektoru vláken.

Očistěte konektory vláken hadříkem nepouštějícím vlákna a před připojením je zkontrolujte detektorem konce vláken. Vždy připojujte/odpojujte vlákna bez napájení, aby nedošlo ke spálení koncové části. Konektory optických vláken musí být zakryty protiprachovými krytkami.

Pokud je třeba výstupní vlákno připojit k jinému vláknu, doporučuje se použít fúzní svářečku.

Proveďte prosím opatření proti vlhkosti, prachu a korozi; skladujte na suchém místě.

Zajištění kvality a poprodejní servis-840nm 10mW 40nm SLD širokopásmový světelný zdroj

Záruční doba:

Bezplatná oprava nebo výměna za vady nezpůsobené člověkem do 1 roku od nákupu. Placené servisní služby dostupné po 1 roce.

Výjimky z bezplatné záruky:

Během bezplatné záruční doby budou poskytovány bezplatné opravy nebo náhradní služby pro závady způsobené problémy s kvalitou produktu. Společnost Box Optronics si však vyhrazuje právo odmítnout bezplatné opravy v následujících případech během záruční doby:

(1) Škody způsobené přírodními faktory (např. bleskem, prachem) nebo vlivy prostředí.

(2) Poruchy v důsledku nesprávné obsluhy uživatelem.

(3) Zjevné fyzické poškození způsobené lidskou chybou.

(4) Neoprávněná demontáž, úprava nebo oprava.

(5) Změněné nebo neúplné záruční štítky na krytu.

(6) Poškození nebo ztráta během přepravy.
