840nm 10mW 35nm BW SLD dioda

Obsah

1. Představení 840nm 10mW 35nm BW SLD diody

2. Technické specifikace

3. Vlastnosti produktu

4. Typické aplikace

5. Příklad balení

6. Informace pro objednání

7. Datasheet a testsheet

8. Podmínky nabídky a platby

9. Dodací lhůta

10. Poznámky k provozu

11. Zajištění kvality a poprodejní servis

Představení produktu

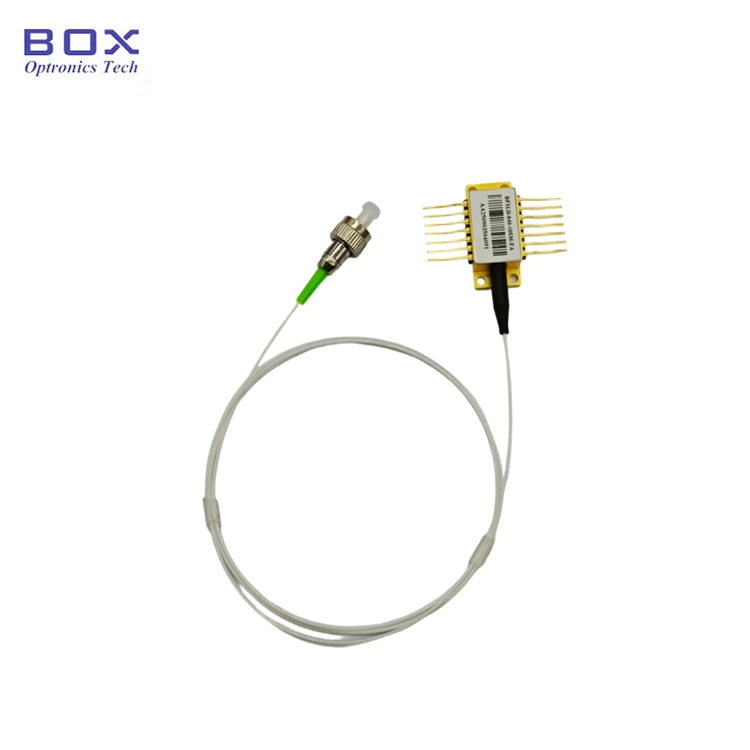

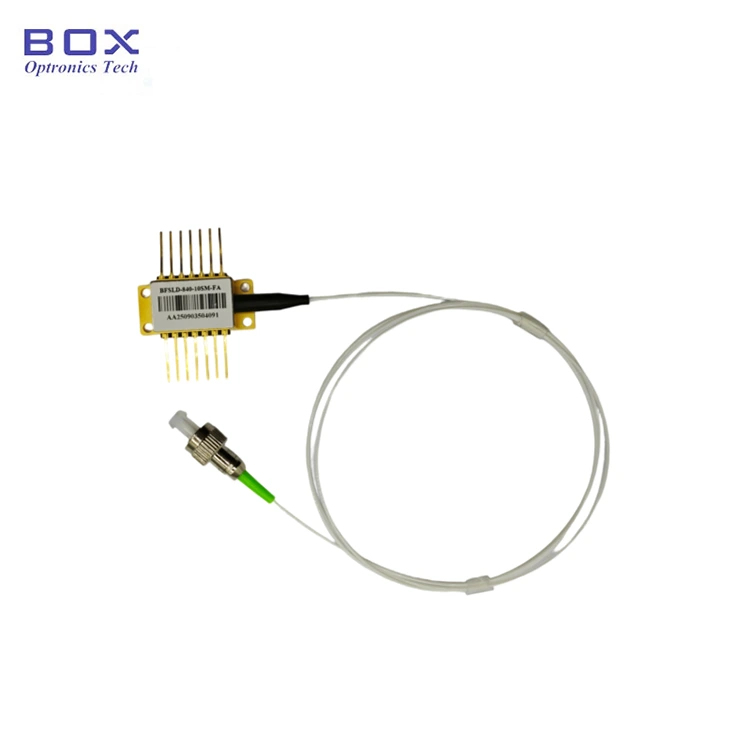

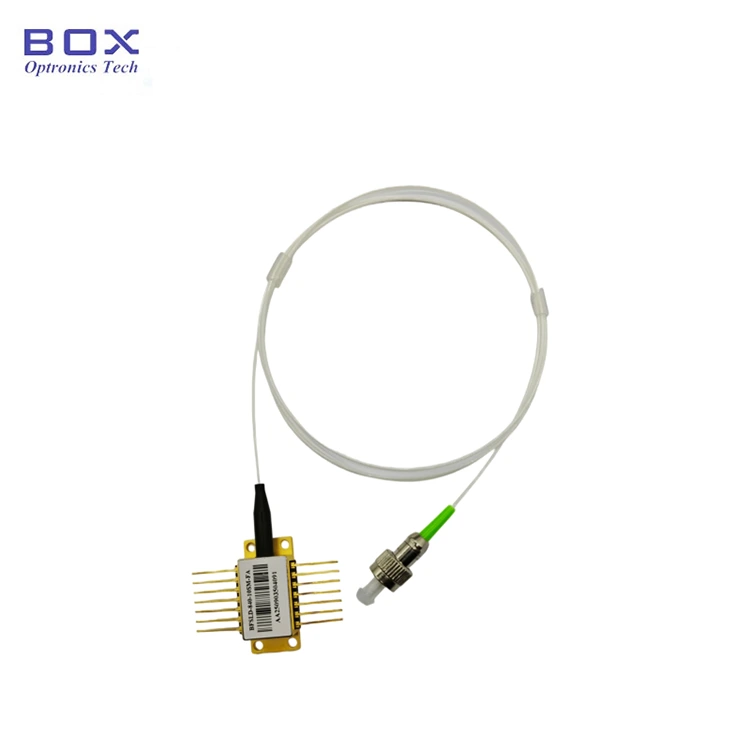

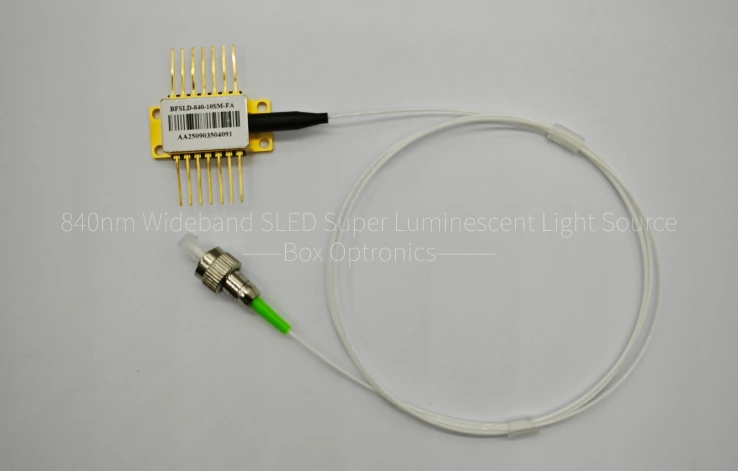

Jedná se o 840nm širokopásmovou SLED superluminiscenční diodu se 14pinovým motýlkovým pouzdrem. Vyznačuje se výstupním výkonem až 10 mW, šířkou pásma přes 35nm 3dB a integruje TEC a termistor pro stabilní a plynulé spektrum. Vhodné pro optickou koherentní tomografii (OCT). Pokud kolíky vyžadují pájení, teplota pájení nesmí překročit 260°C a doba pájení nesmí přesáhnout 10 sekund.

Specifikace produktu

Vlastnosti produktu

● SM vlákno nebo PM vláknový pigtail;

● Vysoký výstupní výkon až 10 mW;

● 14kolíkový BTF balíček s TEC.

Aplikace produktů

● Gyroskopy z optických vláken;

● Laboratorní širokopásmové světelné zdroje a optický test;

● Optická koherentní tomografie (OCT) a lékařské zobrazovací zařízení.

Podrobnosti o produktu

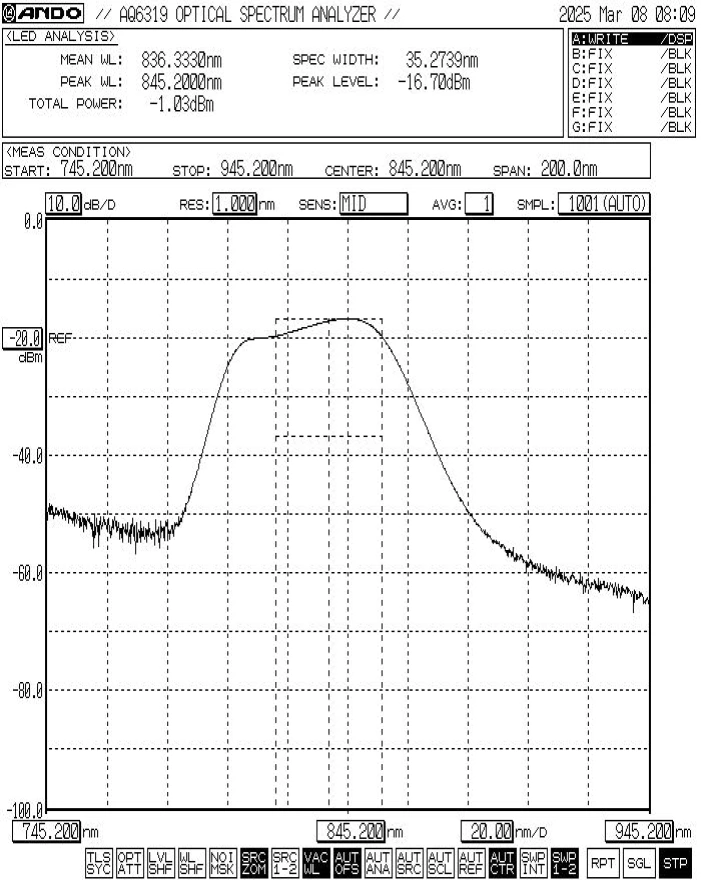

● Typické spektrum: -3dB Šířka pásma Min.30nm / Typ.35nm

● Příklad balení

Samostatné zařízení; žádný vestavěný ovladač (volitelný externí ovladač).

Informace pro objednání

např.: BFSLD-840-103SM-FA

(Informace pro objednávku: 840nm 10mW 35nm BW SLD dioda, motýlkové pouzdro, typická šířka pásma -3dB 35nnm, s SM vláknem, FC/APC konektor).

Pro další přizpůsobené požadavky kontaktujte: sales06@boxoptronics.com

Datový list a Testsheet

Datový list

Testsheet

Podmínky nabídky a platby

● Podmínky nabídky

(1) EXW:

Pokud máte účet DHL/UPS/FedEx, Box Optronics doporučuje používat EXW. Odesíláme přes váš účet; neúčtujeme náklady na dopravu.

(2) DAP:

Pokud nemáte účet, zaplaťte prosím náklady na dopravu za produkty předem.

● Platební podmínky

PayPal a T/T jsou k dispozici.

Dodací lhůta

Výroba trvá přibližně 10 pracovních dnů. (Pokud jsou nějaké skladem, bude odesláno rychleji.)

Mezinárodní logistika může trvat 3-5 pracovních dnů.

Provozní poznámky

● Při provozu toto zařízení vysílá laserový paprsek o vysoké intenzitě; nedívejte se přímo do konce vlákna, protože by mohlo dojít k poranění očí.

● Toto zařízení je citlivé na elektrostatický náboj; proto je při balení, přepravě a používání vyžadováno přísné dodržování antistatických ochranných opatření. Kromě toho je třeba přijmout opatření, aby se zabránilo přepětí v napájení, protože pokud tak neučiníte, může dojít k trvalému poškození zařízení (např. zajištění správného uzemnění zařízení a nošení antistatického řemínku na zápěstí).

● Ověřte stabilitu provozního obvodu produktu, abyste předešli poškození způsobenému pulzními proudy.

● Optická vlákna jsou křehká; nepoužívejte vlákno k tahání zařízení. Při vkládání nebo vyjímání zařízení z objímky netlačte ani netahejte za objímku umístěnou v zadní části pouzdra zařízení. U zařízení vybavených konektory zajistěte, aby byly zařízení i optický konektor zvednuty současně během instalace nebo demontáže.

● Pokud kolíky vyžadují pájení, teplota pájení nesmí překročit 260°C a doba pájení nesmí přesáhnout 10 sekund. Zvláštní pozornost je třeba věnovat následujícímu: během procesu pájení musí být zařízení ve stavu bez napájení a páječka musí být řádně uzemněna.

● Při používání zařízení přísně dodržujte rozsahy provozního napětí a proudu uvedené v datovém listu. Klíčové parametry – včetně Ith (prahový proud), Iop max (maximální provozní proud), Vop max (maximální provozní napětí) a λc (středová vlnová délka) – by měly být konkrétně uvedeny v protokolu o testu poskytnutém v době odeslání. Poznámka: Provoz nad absolutní maximální jmenovité hodnoty může způsobit trvalé poškození zařízení.

Zajištění kvality a poprodejní servis

● Záruční doba:

Bezplatná oprava nebo výměna za vady nezpůsobené člověkem do 1 roku od nákupu. Placené servisní služby dostupné po 1 roce.

● Výjimky z bezplatné záruky:

Během bezplatné záruční doby budou poskytovány bezplatné opravy nebo náhradní služby pro závady způsobené problémy s kvalitou produktu. Společnost Box Optronics si však vyhrazuje právo odmítnout bezplatné opravy v následujících případech během záruční doby:

(1) Škody způsobené přírodními faktory (např. blesk, prach) nebo vlivy prostředí.

(2) Poruchy v důsledku nesprávné obsluhy uživatelem.

(3) Zjevné fyzické poškození způsobené lidskou chybou.

(4) Neoprávněná demontáž, úprava nebo oprava.

(5) Upravené nebo neúplné záruční štítky na krytu.

(6) Poškození nebo ztráta během přepravy.
