850nm FP Butterfly laserová dioda

Obsah

1. Představení 850nm FP Butterfly laserová dioda

2. Technické specifikace

3. Vlastnosti produktu

4. Typické aplikace

5. Podrobnosti o produktu

6. Informace pro objednání

7. Datasheet a testsheet

8. Podmínky nabídky a platby

9. Dodací lhůta

10. Provozní poznámky

11. Zajištění kvality a Poprodejní servis

Představení produktu

850nm FP Butterfly Laser Diode má výstupní výkon až 30 mW, dobrá kvalita paprsku pro efektivní spojení s optickými vlákny a další optické komponenty a integruje termoelektrický chladič (TEC), monitorování PD a termistoru. Je vhodný pro obory jako je krátký dosah optická komunikace a snímání vláken.

Produkt Specifikace

Vlastnosti produktu

● Vlákno SM Hi780 pigtail;

● Vysoká výstupní výkon až 30mW;

● 14pinový Balíček BTF s TEC, termistorem a sledovat PD.

Aplikace produktu-850nm FP Butterfly Laserová dioda

● Optika na krátkou vzdálenost komunikace;

● Laboratorní světelné zdroje a optický test;

● Biologické zobrazování;

● Snímání optických vláken.

Podrobnosti o produktu

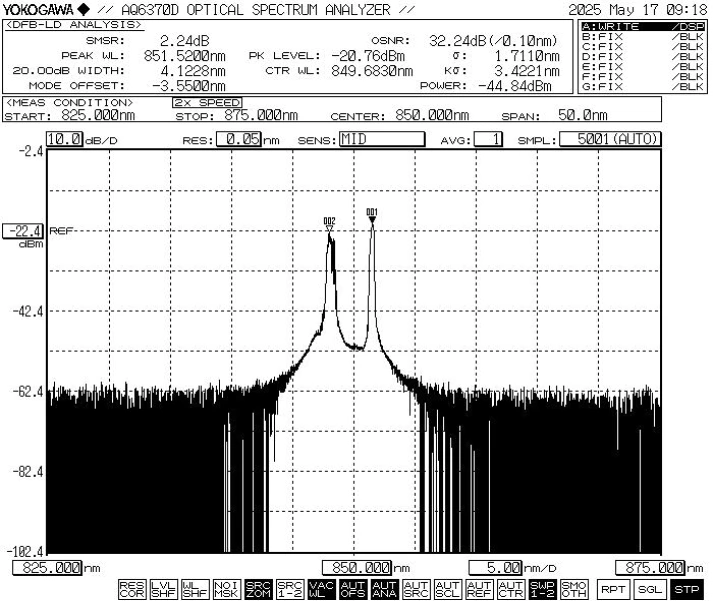

● Typické spektrum: 850nm, WL tolerance +/-10nm.

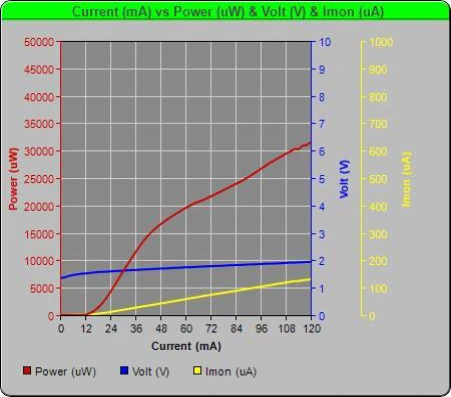

● PIV-850nm 30mW FP Butterfly laserová dioda

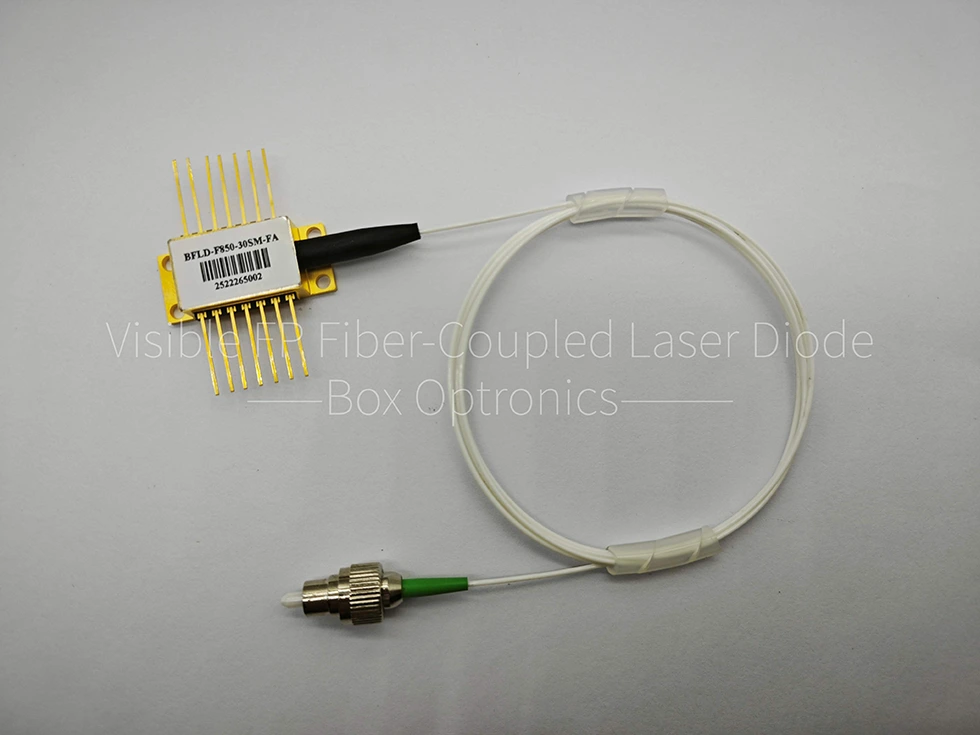

● Standardní příslušenství

*Samostatné zařízení; žádný vestavěný ovladač (balíček modulů s ovladačem obvod je volitelný).

Informace pro objednání

např.: BFLD-F785-30SM-FA

(Informace o objednávce: 850nm FP Butterfly Laser Diode, 30mW výstup napájení, s SM vláknem, FC/APC konektor, vývod čerpadla).

Pro další přizpůsobené požadavky kontaktujte: sales06@boxoptronics.com

Datový list a Testsheet

Datový list

Testsheet

Podmínky nabídky a platba

● Podmínky nabídky

(1) EXW:

Pokud máte účet DHL/UPS/FedEx, společnost Box Optronics doporučuje používat EXW. Odesíláme přes váš účet; neúčtujeme náklady na dopravu.

(2) DAP:

Pokud nemáte účet, zaplaťte prosím náklady na dopravu předem produkty.

(3) Jiné

● Platební podmínky

PayPal a T/T jsou k dispozici.

Dodací lhůta

Výroba trvá přibližně 10 pracovních dnů. (Pokud nějaké jsou skladem, bude odesláno rychleji.)

Mezinárodní logistika může trvat 3-5 pracovních dnů.

Provozní poznámky

● Při provozu toto zařízení vysílá laserový paprsek o vysoké intenzitě; dělat nedívejte se přímo do konce vlákna, protože by to mohlo způsobit poranění očí.

● Toto zařízení je citlivé na elektrostatický náboj; proto přísné dodržování při balení jsou vyžadována antistatická ochranná opatření, dopravu a použití. Kromě toho je třeba přijmout preventivní opatření přepětí v napájení, protože v opačném případě může dojít k trvalému poškození zařízení (např. zajištění správného uzemnění zařízení a nošení antistatického poutko na zápěstí).

● Pokud kolíky vyžadují pájení, teplota pájení nesmí přesáhnout 260 °C a doba pájení nesmí přesáhnout 10 sekund. Zvláštní je třeba věnovat pozornost následujícímu: během procesu pájení, zařízení musí být v beznapájeném stavu a páječka musí být správně uzemněný.

● Při používání zařízení přísně dodržujte provozní napětí a aktuální rozsahy uvedené v datovém listu. Klíčové parametry – včetně Ith (prahový proud), Iop max (maximální provozní proud), Vop max (maximální Provozní napětí) a λc (středová vlnová délka) – měly by být uvedeny konkrétně v protokolu o zkoušce poskytnutém v době odeslání. Poznámka: Provoz překročení absolutních maximálních hodnot může způsobit trvalé poškození zařízení.

Zajištění kvality a Poprodejní servis

● Záruční doba:

Bezplatná oprava nebo výměna vad způsobených člověkem do 1 rok od nákupu. Placené servisní služby dostupné po 1 roce.

● Výjimky z bezplatné záruky:

Během bezplatné záruční doby bezplatné opravy nebo výměny budou poskytnuty za vady způsobené problémy s kvalitou produktu. Nicméně, Box Společnost Optronics si vyhrazuje právo odmítnout bezplatné opravy v následujícím textu případy v záruční době:

(1) Škody způsobené přírodními faktory (např. blesk, prach) nebo vlivy prostředí.

(2) Poruchy v důsledku nesprávné obsluhy uživatelem.

(3) Zjevné fyzické poškození způsobené lidskou chybou.

(4) Neoprávněná demontáž, úprava nebo oprava.

(5) Upravené nebo neúplné záruční štítky na krytu.

(6) Poškození nebo ztráta během přepravy.
