1030nm 200mW 100kHz DFB Butterfly laserová dioda

Obsah

1. Představení 1030nm 200mW 100kHz DFB motýlková laserová dioda

2. Technické specifikace

3. Vlastnosti produktu

4. Typické aplikace

5. Podrobnosti o produktu

6. Informace pro objednání

7. Datasheet a testsheet

8. Podmínky nabídky a platby

9. Dodací lhůta

10. Provozní poznámky

11. Zajištění kvality a Poprodejní servis

Představení produktu

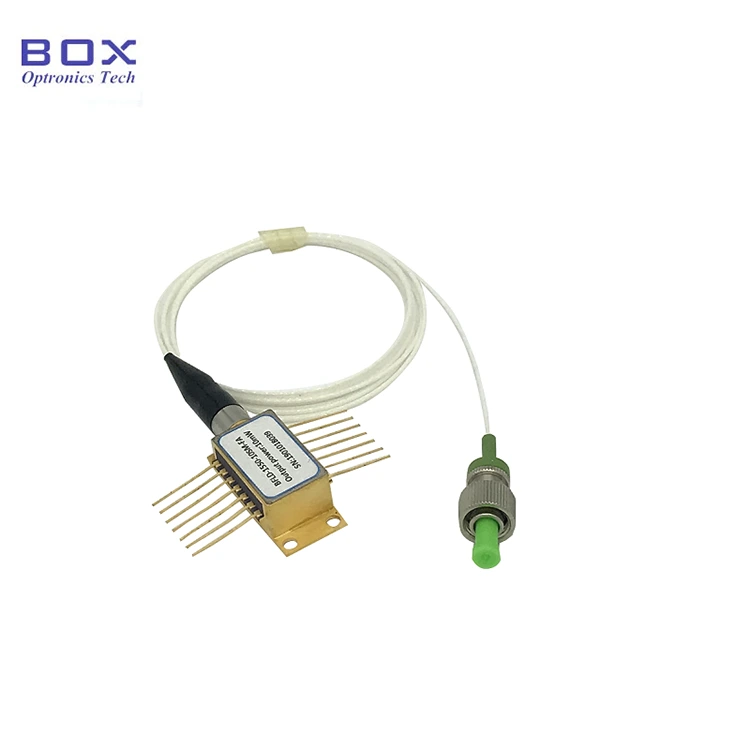

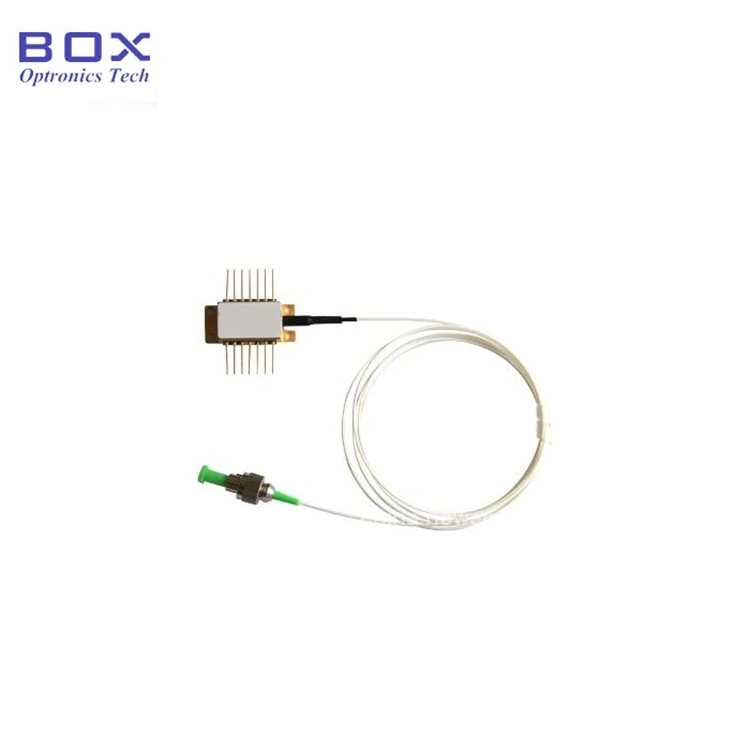

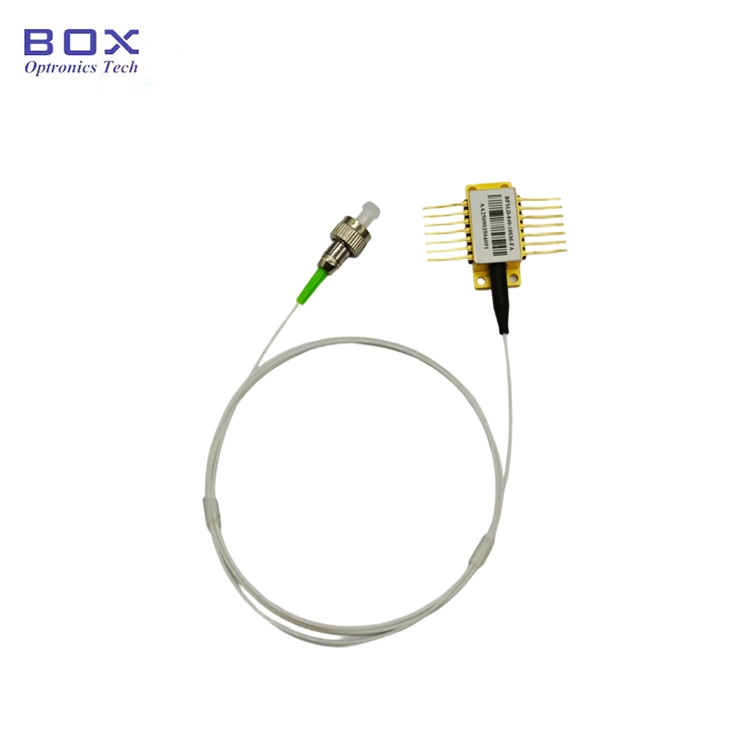

Toto je 1030nm 200mW 100kHz DFB Butterfly Laser Dioda, s tolerancí vlnové délky +/-2nm, 14pinový standardní motýlkový balíček, a vlákno PM980. Vyznačuje se vysokým výstupním výkonem a úzkou šířkou vedení integruje TEC a termistor. Vhodné pro optické snímání a zobrazování. Prosím používejte jej pod ochranou ESD.

Produkt Specifikace

Vlastnosti produktu

● PM980 vláknový pigtail;

● 200mW vysoký výstupní výkon;

● Úzká šířka vedení pod 100 kHz;

● 14pinový Balíček BTF s TEC, termistorem a Sledujte PD.

Aplikace produktů

● lidar;

● Snímání optických vláken;

● Spektroskopie;

● Zdroj semen pro lasery.

Produkt Podrobnosti

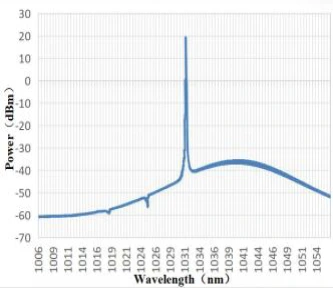

● Typické spektrum: 1030nm, tolerance vlnové délky +/-2nm.

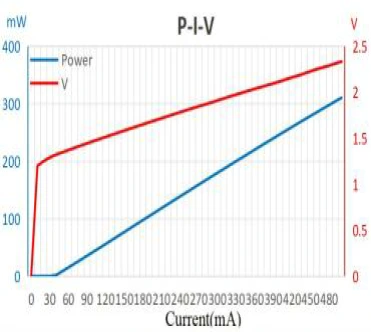

● PIV-1030nm 200mW 100kHz DFB Butterfly laserová dioda

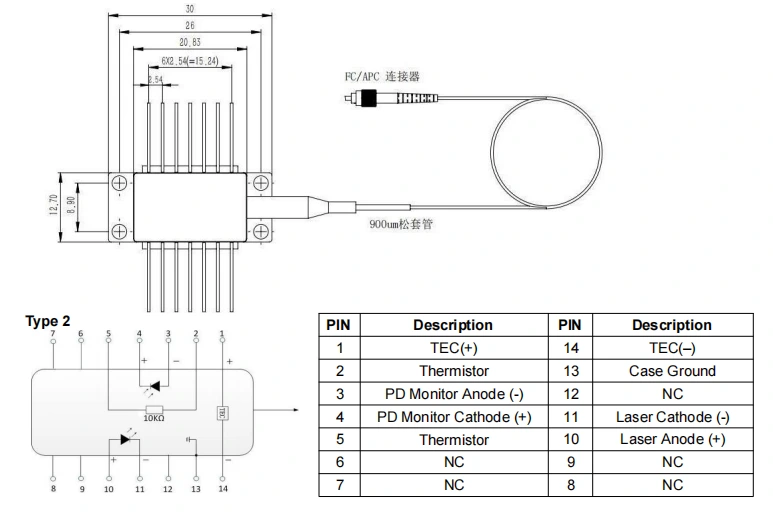

● Výkres obalu a definice PIN-OUT (jednotka: mm)-1030nm 200mW 100kHz DFB Butterfly laserová dioda

● Nejčastější dotazy

(1) Je možné změnit vlnovou délku úpravou proudu? jaký je rozsah?

--Ano. Součinitel vlnové délky proudu je 0,01 nm/mA teplotní koeficient vlnové délky je 0,1 nm/℃. Nastavitelný rozsah WL je kolem ~centra WL+/- 1 nm.

(2) Jaká je délka pigtailu?

--1,2+/-0,1 metru.

(3) Jaký je rozsah regulace výkonu?

--10~100%

Objednávání informace

např.: BNLD-1030-2HPM-FA

(Informace o objednávce: 1030nm 200mW 100KHz DFB Butterfly Laser Diode, s vláknem PM980, FC/APC konektor, vývod čerpadla).

Pro další přizpůsobené požadavky kontaktujte: sales06@boxoptronics.com

Datový list a Testsheet

Datový list

Testsheet

Podmínky nabídky a platba

● Podmínky nabídky

(1) EXW:

Pokud máte účet DHL/UPS/FedEx, společnost Box Optronics doporučuje používat EXW. Odesíláme přes váš účet; neúčtujeme náklady na dopravu.

(2) DAP:

Pokud nemáte účet, zaplaťte prosím náklady na dopravu předem produkty.

(3) Jiné

● Platební podmínky

PayPal a T/T jsou k dispozici.

Dodací lhůta

Výroba trvá přibližně 10 pracovních dnů. (Pokud nějaké jsou skladem, bude odesláno rychleji.)

Mezinárodní logistika může trvat 3-5 pracovních dnů.

Provoz Poznámky

● Nebezpečí laserového záření: Když zařízení je v provozu, vysílá laserový paprsek o vysoké intenzitě. Nedívejte se přímo na konce vlákna, protože to může způsobit poranění očí.

● ESD Protection: Toto zařízení je elektrostaticky citlivý. Proto je nutné dodržovat přísná antistatická ochranná opatření dodržovat při balení, přepravě a používání. Navíc preventivní opatření by měly být přijaty, aby se zabránilo přepětí v napájení, protože v opačném případě může dojít při trvalém poškození zařízení (např. zajistěte řádné uzemnění zařízení a noste antistatický řemínek na zápěstí).

● Manipulace s vlákny a zařízeními: Optické vlákna jsou křehká. Netahejte za zařízení pomocí vlákna. Při vkládání popř vyjměte zařízení ze zásuvky, nevyvíjejte na něj tlak ani za něj netahejte pouzdro na zadní straně krytu zařízení. U zařízení vybavených konektory, zajistěte, aby bylo zařízení i optický konektor zvednuto současně při instalaci nebo demontáži.

● Požadavky na pájení kolíků: Pokud jsou kolíky je třeba pájet, teplota pájení nesmí překročit 260°C a doba pájení nesmí přesáhnout 10 sekund. Zvláštní pozornost věnujte následující: během procesu pájení musí být zařízení v beznapěťovém stavu stavu a páječka musí být řádně uzemněna.

Zajištění kvality a Poprodejní servis

● Záruční doba:

Bezplatná oprava nebo výměna vad způsobených člověkem do 1 rok od nákupu. Placené servisní služby dostupné po 1 roce.

● Výjimky z bezplatné záruky:

Během bezplatné záruční doby bezplatné opravy nebo výměny budou poskytnuty za vady způsobené problémy s kvalitou produktu. Nicméně, Box Společnost Optronics si vyhrazuje právo odmítnout bezplatné opravy v následujícím textu případy v záruční době:

(1) Škody způsobené přírodními faktory (např. blesk, prach) nebo vlivy prostředí.

(2) Poruchy v důsledku nesprávné obsluhy uživatelem.

(3) Zjevné fyzické poškození způsobené lidskou chybou.

(4) Neoprávněná demontáž, úprava nebo oprava.

(5) Upravené nebo neúplné záruční štítky na krytu.

(6) Poškození nebo ztráta během přepravy.
