Laserový zdroj s Ramanovou pumpou 1457nm

Obsah

1. Představení Laserový zdroj s Ramanovou pumpou 1457nm

2. Technická Specifikace

3. Vlastnosti produktu

4. Typické aplikace

5. Standardní příslušenství

6. Průvodce bezpečným provozem

7. Informace pro objednání

8. Datasheet a testsheet

9. Podmínky nabídky a platba

10. Dodací lhůta

11. Provozní poznámky a Údržba

12. Zajištění kvality a Poprodejní servis

Představení produktu

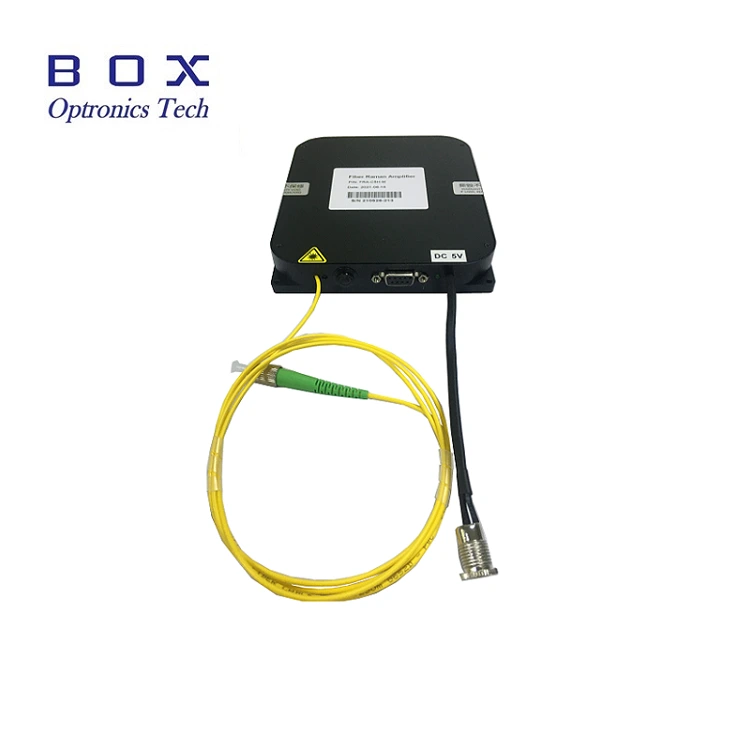

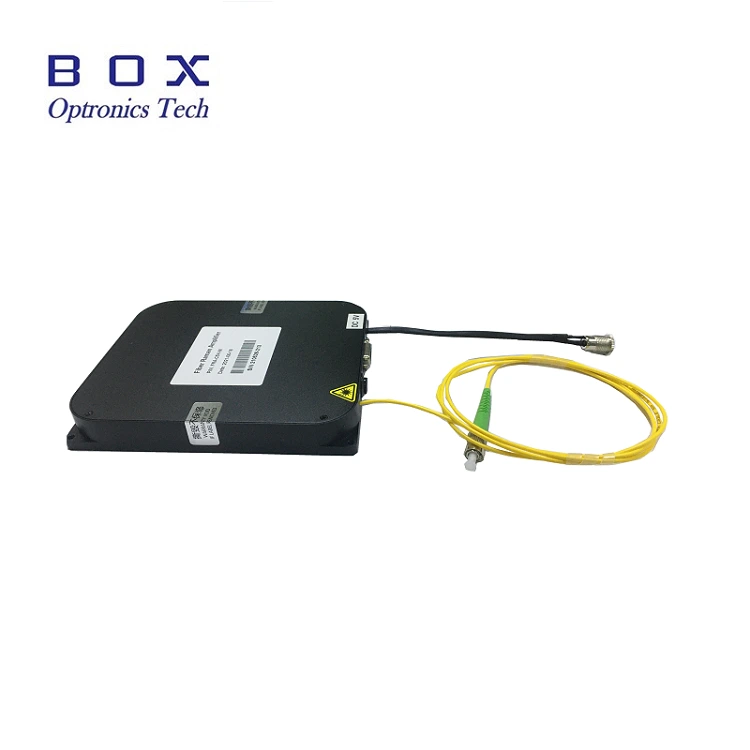

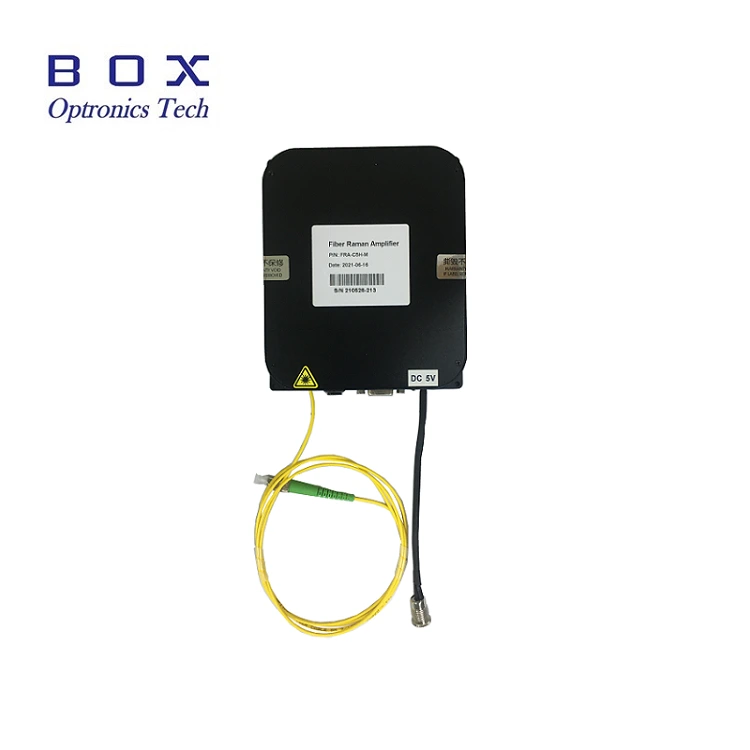

Jedná se o 1457nm Raman Pump Laser Source s vláknem Braggova mřížka určená pro Ramanův vláknový zesilovač a vláknový zesilovač dopovaný Er, profesionálně navržený hnací obvod a ovládání TEC pro zajištění bezpečnosti provoz laseru, stabilní výstupní výkon a spektrum. Může být poskytnuta ve stolním nebo modulárním balení s komunikačním rozhraním RS-485 a monitorovací software pro systémovou integraci. 400mW vysoký výstupní výkon. Použijte prosím se jmenovitým napětím, regulací teploty a vlhkosti zajistěte dobré teplo rozptylu, vyhněte se přetížení výstupu a kontaminaci.

Produkt Specifikace

Vlastnosti produktu

● 400 mW Vysoký výstupní výkon;

● Výkon a spektrální stabilita;

● DB9 Komunikace Female (RS485) pro snadnou integraci.

 Aplikace produktů

● Raman vláknový zesilovač;

● EDFA Er-vypadlý vláknový zesilovač.

Produkt Podrobnosti

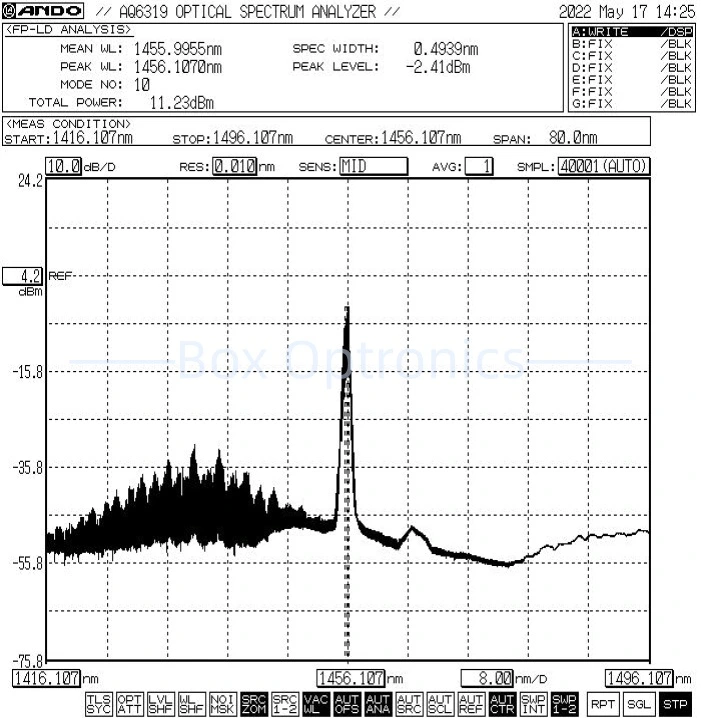

● Typické spektrum: 1457nm, tolerance +/-1.

● Standardní příslušenství

Provoz Kroky

Krok 1. Vybalení: Před montáží zkontrolujte zda je kompletní veškeré příslušenství, včetně zdrojového modulu Pump Laser, USB datový kabel, napájecí adaptér, zkušební protokol atd.

Krok 2. Napájení: Připojeno k DC spínaný zdroj nebo regulovaný zdroj, který vyhovuje jejich výkonu požadavky na dodávky. Používejte pouze originální odpovídající napájecí adaptér (DC 5V nebo DC 12V). Nesprávné napájecí adaptéry mohou poškodit světelný zdroj. (Napájecí adaptér dodávané podle místních norem napětí.)

Krok 3. Připojení výstupního vlákna: Otevřete protiprachový uzávěr na konektoru nebo přírubě vlákna, zkontrolujte koncovou plochu vlákna a připojte vlákno nebo spojte vlákno s testovaným zařízením nebo měřičem výkonu po potvrzení, že nedochází k žádnému znečištění a poškození.

Setp4.Connect k hostitelskému počítači: Použijte datový kabel USB-RS485 DB9 pro připojení 1457nm laserového zdroje Raman Pump a počítač; počítač musí nejprve nainstalovat ovladač vyhrazeného sériového portu identifikujte datový kabel sériového portu USB-RS485, jinak hostitelský počítač software a modul světelného zdroje nelze správně propojit a sděleno. Požádejte Box Optronics o ovladač.

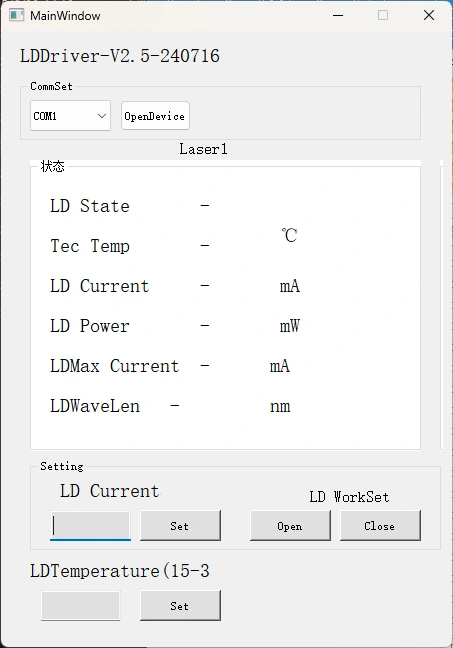

Step5.Control software: Box Optronics poskytuje sériové příkazy nebo PC software ovládat LD proud a LD teplotu 1457nm Ramanova Pump Laseru Zdroj. Vyberte správný port, nastavte proud a teplotu a klikněte tlačítko otevřít. (Abyste předešli poškození, zvyšujte proud měniče pomalu na počáteční provoz. Neaplikujte ihned plný proud.)

Krok 6. Po použití klikněte na tlačítko Zavřít, vypněte napájení a odpojte jej připojení vlákna.

Objednávání informace

např.: BSLD-1457-4HSM-FA-M

(Informace o objednávce: 1457nm Raman Pump Laser Source, 400mW výstup napájení, s vláknem SMF-28e, FC/APC konektor, balení modulu).

Pro další přizpůsobené požadavky kontaktujte: sales06@boxoptronics.com

Datový list a Testsheet

Datový list

Testsheet

Podmínky nabídky a platba

● Podmínky nabídky

(1) EXW:

Pokud máte účet DHL/UPS/FedEx, společnost Box Optronics doporučuje používat EXW. Odesíláme přes váš účet; neúčtujeme náklady na dopravu.

(2) DAP:

Pokud nemáte účet, zaplaťte prosím náklady na dopravu předem produkty.

● Platební podmínky

PayPal a T/T jsou k dispozici.

Dodací lhůta

Výroba trvá přibližně 10-15 pracovních dní. (Pokud existují některé skladem, bude odesláno rychleji.)

Mezinárodní logistika může trvat 3-5 pracovních dnů.

Provozní poznámky a Údržba

● Nedoporučuje se často vkládat nebo vyjímat optické vlákno konektory na vstupním i výstupním konci, aby se zabránilo prachu kontaminace – což může vést ke zvýšené ztrátě vložení – nebo spálení koncové plochy konektoru vláken.

● Očistěte konektory vláken hadříkem nepouštějícím vlákna a zkontrolujte pomocí a detektor konce vlákna před připojením. Vždy připojujte/odpojujte vlákna bez napájení, aby nedošlo k popálení čelní strany. Optické konektory musí být zakryté krytkami proti prachu.

● Pokud je třeba výstupní vlákno připojit k jinému vláknu, je to tak doporučuje se použít svářečku.

● Proveďte opatření proti vlhkosti, prachu a korozi; obchod na suchém místě.

Zajištění kvality a Poprodejní servis

● Záruční doba:

Bezplatná oprava nebo výměna vad způsobených člověkem do 1 rok od nákupu. Placené servisní služby dostupné po 1 roce.

● Výjimky z bezplatné záruky:

Během bezplatné záruční doby bezplatné opravy nebo výměny budou poskytnuty za vady způsobené problémy s kvalitou produktu. Nicméně, Box Společnost Optronics si vyhrazuje právo odmítnout bezplatné opravy v následujícím textu případy v záruční době:

(1) Škody způsobené přírodními faktory (např. blesk, prach) nebo vlivy prostředí.

(2) Poruchy v důsledku nesprávné obsluhy uživatelem.

(3) Zjevné fyzické poškození způsobené lidskou chybou.

(4) Neoprávněná demontáž, úprava nebo oprava.

(5) Upravené nebo neúplné záruční štítky na krytu.

(6) Poškození nebo ztráta během přepravy.
