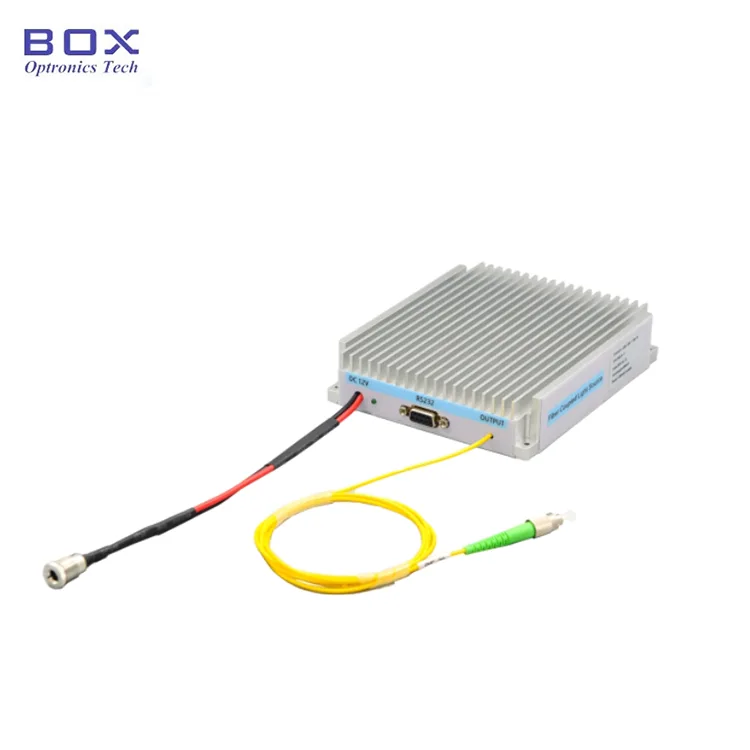

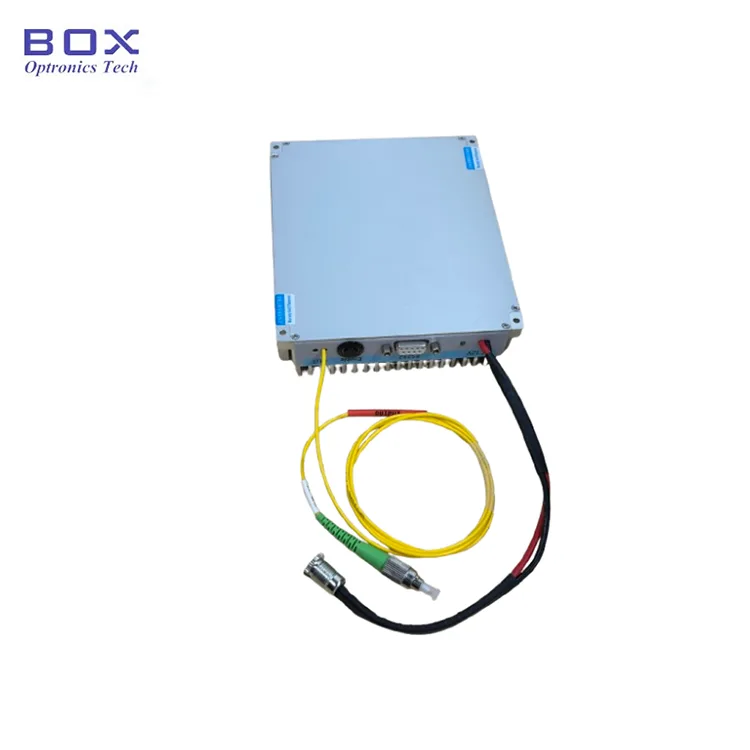

808nm laserový zdroj je založen na vysoce výkonném polovodičovém laserovém čipu s výstupem 105/125um nebo 200/220um 0,22N Multimodifiber-coupled a řídícím obvodem s konstantním proudem navrženým tak, aby zajistil bezpečný a stabilní provoz. Nabízí výstupní výkon 5W, 10W a 20W. Poskytuje ovládání hostitele počítače nebo příkazy pro provoz a integraci. Vhodné pro aplikace ve vláknovém laserovém čerpání, biomedicíně a tak dále. Při dlouhodobém používání je třeba věnovat pozornost odvodu tepla laserového zdroje.
|
Parametry |
Jednotka |
Min. |
Typ. |
Max. |
Poznámky |
|
Provozní vlnová délka |
nm |
803 |
808 |
813 |
|
|
Výstupní výkon |
W |
3.5 |
5 |
|
|
|
8 |
10 |
|
|
||
|
18 |
20 |
|
|
||
|
Provozní režim |
- |
CW |
|
||
|
Nestabilita napájení |
dB |
< ± 0,02 (15 min.); ≤±0,05 (8 hodin) |
< ± 0,5 %; ≤±1,2 % |
||
|
Typ vlákna |
- |
105/125 nebo 200/220 |
0,22 NA |
||
|
Vláknový konektor |
- |
FC/PC nebo SMA |
|
||
|
Komunikační rozhraní |
- |
DB9 Female (RS232) |
|
||
|
Dimenze |
mm |
125(D)×150(Š)×31(V) |
Modul |
||
|
mm |
195(Š)×220(H)×120(V) |
Pracovní stůl |
|||
|
Napájení |
VDC |
12V/15A |
Modul |
||
|
VAC |
100–240 VAC |
Pracovní stůl |
|||
|
Provozní teplota |
℃ |
+15 ~ +50 |
|
||
|
Skladovací teplota |
℃ |
-30 ~ +70 |
|
||
● Vysoký výstupní výkon;
● Snadná obsluha nebo integrace;
● Poskytněte konektor FC/UPC nebo SMA905.
● Vláknové laserové čerpání; l
● biomedicína;
● Zpracování materiálu laserem.
● Jaká je typická tolerance vlnové délky?
Střední vlnová délka je typicky 808nm±5nm. Užší ovládání vlnové délky by mělo být přizpůsobeno.
● Je laser vhodný pro provoz s nepřetržitou vlnou (CW)?
Ano. Laserový zdroj je navržen pro stabilní CW provoz a může také podporovat úpravu proudu a výkonu prostřednictvím PC hostitelského softwaru.
● Lze nastavit výstupní výkon?
Ano. Výstupní výkon lze upravit pomocí hnacího proudu. Verze pro stolní počítač obvykle podporuje nastavení výkonu na předním panelu a verze modulu podporuje ovládání softwaru nebo příkazy hostitele počítače.
● Jaké způsoby chlazení jsou k dispozici?
Umístěno na chladiči pro kontaktní chlazení. Nebo chlazení ventilátorem.
● K čemu se používá 808nm multimódový vysoce výkonný laserový zdroj?
808nm multimódový vysoce výkonný laserový zdroj je široce používán v DPSS laserovém čerpání, biomedicínském přístrojovém vybavení, fluorescenční excitaci, spektroskopii, optickém snímání, vědeckém výzkumu a průmyslových laserových systémech.
|
Jméno |
Vlnová délka |
Výstupní výkon |
Typ vlákna |
Konektor |
Balík |
|
BFL |
-XXXX |
-XX |
XX |
-XX |
-X |
|
Laserový zdroj |
808:808 nm |
05:5W 10:10 W 20:20 W |
M1:105/125um M2:200/220um Ostatní |
FU:FC/UPC SMA: SMA905 Ostatní |
M: Modul B: Stolní |
např.: BFL-808-05M1-FU-M
(Informace pro objednávku: 808nm laserový zdroj, výstupní výkon 5W, s vláknem 105/125um, konektor FC/UPC, balení modulu).
Pro další přizpůsobené požadavky kontaktujte: sales06@boxoptronics.com
● Podmínky nabídky
(1) EXW:
Pokud máte účet DHL/UPS/FedEx, Box Optronics doporučuje používat EXW. Odesíláme přes váš účet; neúčtujeme náklady na dopravu.
(2) DAP:
Pokud nemáte účet, zaplaťte prosím náklady na dopravu za produkty předem.
(3) Jiné
● Platební podmínky
PayPal a T/T jsou k dispozici.
Výroba: 10-15 pracovních dnů. (Pokud jsou nějaké skladem, bude odesláno rychleji.)
Mezinárodní logistika: 3-5 pracovních dnů.
Krok 1. Vybalení: Před montáží zkontrolujte, zda je veškeré příslušenství kompletní, včetně zdrojového modulu laseru, datového kabelu USB, napájecího adaptéru, zkušebního protokolu atd.
Krok 2. Připojování propojovacích kabelů optických vláken: Odstraňte protiprachové krytky z konektorů nebo adaptérů vláken a připojte propojovací kabely – nebo svářená vlákna – k testovanému zařízení nebo zařízení měřiče výkonu.
Krok 3. Připojte napájecí a sériový kabel: Zasuňte napájecí kabel do napájecího portu zdroje laseru a pomocí signálního kabelu připojte hostitelský počítač k laseru. Poznámka: U signálového kabelu USB-485 DB9 musí být ovladač nejprve nainstalován na počítači; poskytne jej společnost Box Optronics.
Setp4. Zapnutí: Kontrolka se rozsvítí a laser začne pracovat. V tomto okamžiku hodnoty provozního proudu a výkonu laseru odpovídají parametrům nastaveným prostřednictvím hostitelského softwaru před posledním vypnutím; jsou-li nutné úpravy, lze je upravit a uložit v hostitelském softwaru.

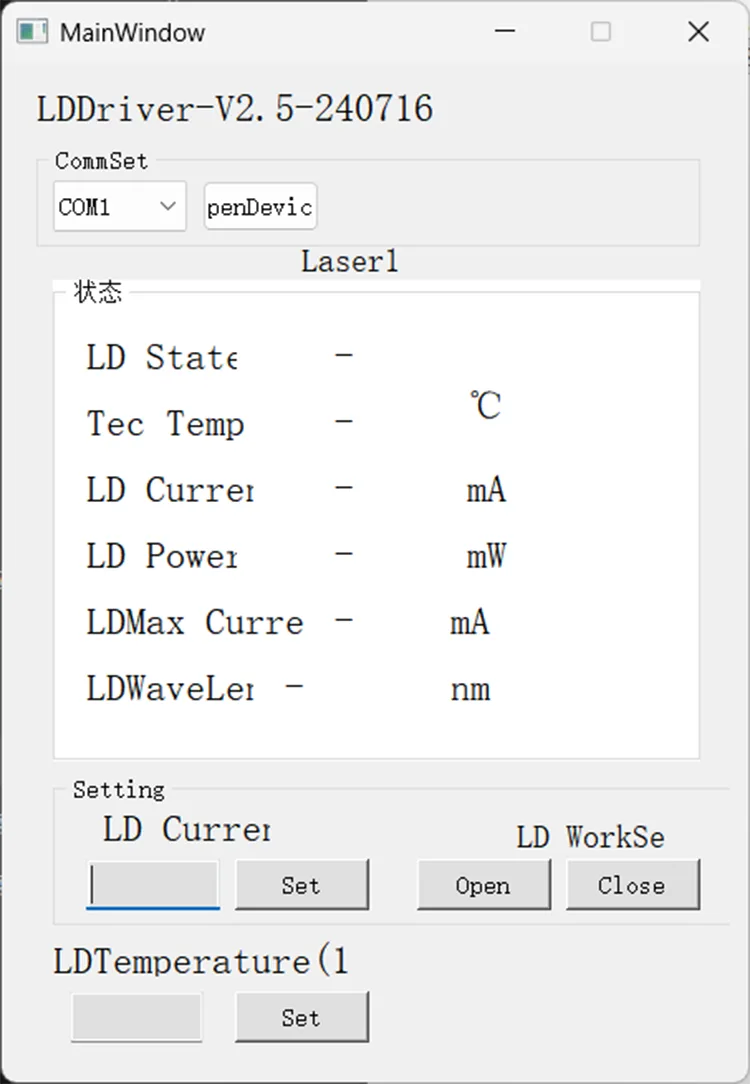

Krok 5. Řídicí software: Box Optronics poskytuje sériový příkaz nebo PC software pro řízení LD proudu a LD teploty 808nm laserového zdroje. Vyberte správný port, nastavte proud a teplotu a klikněte na tlačítko Otevřít. (Abyste předešli poškození, zvyšujte proud měniče pomalu při prvním provozu. Nepřivádějte ihned plný proud.)
Krok 6. Vypnutí: Po dokončení používání vypněte laser a bezpečně nasaďte kryt proti prachu z vláken. Abyste zabránili náhlému vysokovýkonnému laserovému výstupu – který by mohl poškodit optické součásti – při opětovném zapínání zařízení, doporučujeme před vypnutím napájení nejprve upravit úroveň výkonu na nulu.

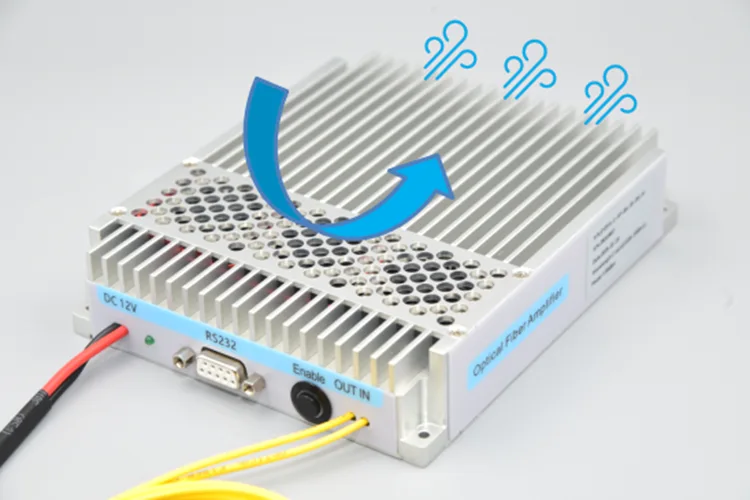

● Při dlouhodobém používání je třeba věnovat pozornost odvodu tepla laserového zdroje. Laserový zdroj by měl být upevněn na chladiči a chlazen ventilátorem.
● Při spouštění se nejprve ujistěte, že jsou vypnuty jak hlavní vypínač, tak klíčový vypínač, poté připojte zdroj napájení. Při vypínání nejprve vypněte klíčový vypínač a napájení odpojte až po zhasnutí kontrolky; nikdy přímo nevypínejte napájení, když je zařízení v provozu.
● Nedoporučuje se často vkládat a vyjímat konektory optických vláken, protože to zvyšuje riziko kontaminace prachem a potenciálního poškození koncových ploch konektoru.

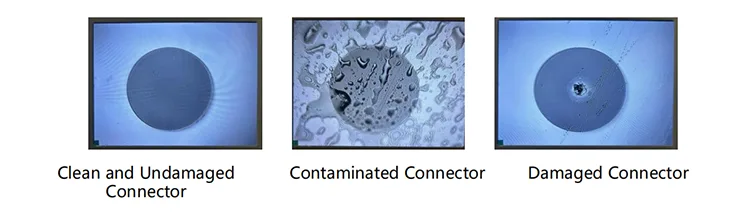

● Před připojením konektoru optických vláken je nutné jej otřít papírem na čočky, který nepouští vlákna. Před připojením přes přírubu je nezbytně nutné použít inspektor čela vlákna k ověření jeho čistoty; jinak může být při aktivaci laseru spálená koncová plocha konektoru. Při připojování příruby zajistěte, aby operace probíhala bez aktivního přenosu světla. Když se nepoužívá, mějte prosím protiprachovou krytku pevně umístěnou na konektoru vlákna.
● Proveďte opatření proti vlhkosti; skladujte na suchém místě.
● Záruční doba:
Bezplatná oprava nebo výměna za vady nezpůsobené člověkem do 1 roku od nákupu. Placené servisní služby dostupné po 1 roce.
● Výjimky z bezplatné záruky:
Během bezplatné záruční doby budou poskytovány bezplatné opravy nebo náhradní služby pro závady způsobené problémy s kvalitou produktu. Společnost Box Optronics si však vyhrazuje právo odmítnout bezplatné opravy v následujících případech během záruční doby:
(1) Škody způsobené přírodními faktory (např. bleskem, prachem) nebo vlivy prostředí.
(2) Poruchy v důsledku nesprávné obsluhy uživatelem.
(3) Zjevné fyzické poškození způsobené lidskou chybou.
(4) Neoprávněná demontáž, úprava nebo oprava.
(5) Změněné nebo neúplné záruční štítky na krytu.
(6) Poškození nebo ztráta během přepravy.
