974nm 976nm čerpací laserový zdroj Benchtop balíček s dotykovou obrazovkou

Obsah

1. Představení 974nm 976nm čerpací laserový zdroj Benchtop balíček s dotykovou obrazovkou

2. Technické specifikace

3. Vlastnosti produktu

4. Typické aplikace

5. Standardní příslušenství

6. Průvodce bezpečným provozem

7. Informace pro objednání

8. Datasheet a testsheet

9. Podmínky nabídky a platba

10. Dodací lhůta

11. Provozní poznámky a Údržba

12. Zajištění kvality a Poprodejní servis

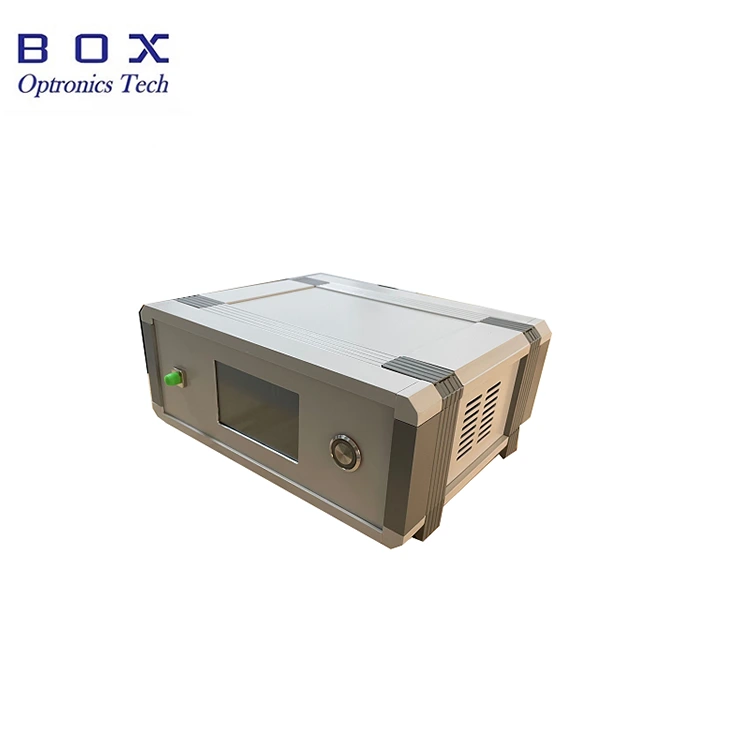

Představení produktu

Benchtop 974nm 976nm Pump Laser Source společnosti Box Optronics Balíček s dotykovou obrazovkou využívá pokročilý polovodičový laserový čip a speciální integrovaný obvod pro realizaci vysokého výkonu, vysoké stability a nízkého výkonu spotřeba. Laserový zdroj s výstupním výkonem 200mW/ 400mW/ 600mW volitelný, je výstup přes jednovidové vlákno nebo udržující polarizaci spojka vláken. Může být široce používán při testování a experimentování optická komunikace, vláknový laser, snímání vláken a další obory. Metoda použití je jednoduché, stabilní a spolehlivé.

Produkt Specifikace

Vlastnosti produktu

● LCD stavový displej.

● Výkon a spektrální stabilita;

● Vestavěný řidič; po zapnutí vydává světlo.

Aplikace produktů

● Nelineární výzkum optiky;

● EDFA Vláknový zesilovač dopovaný erbiem;

● Pumpování vláknovým laserem.

Podrobnosti o produktu

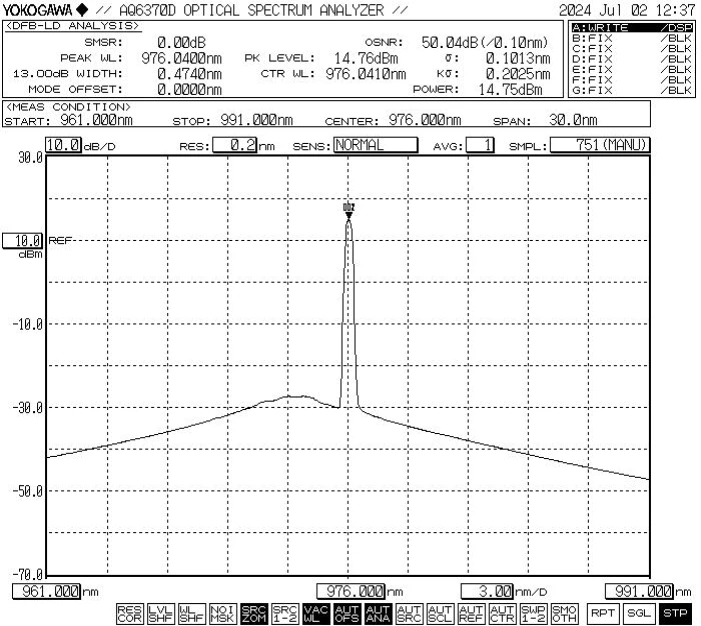

● Typické spektrum: 976nm, WL tolerance +/-1nm.

● Standardní příslušenství

Operační kroky

Krok 1. Otevření a sestavení:

Před montáží zkontrolujte, zda je příslušenství kompletní.

Krok 2. Připojte napájecí zdroj:

Zasuňte napájecí kabel do zásuvky pro napájecí kabel na šasi propojovací desku a připojte napájecí zdroj.

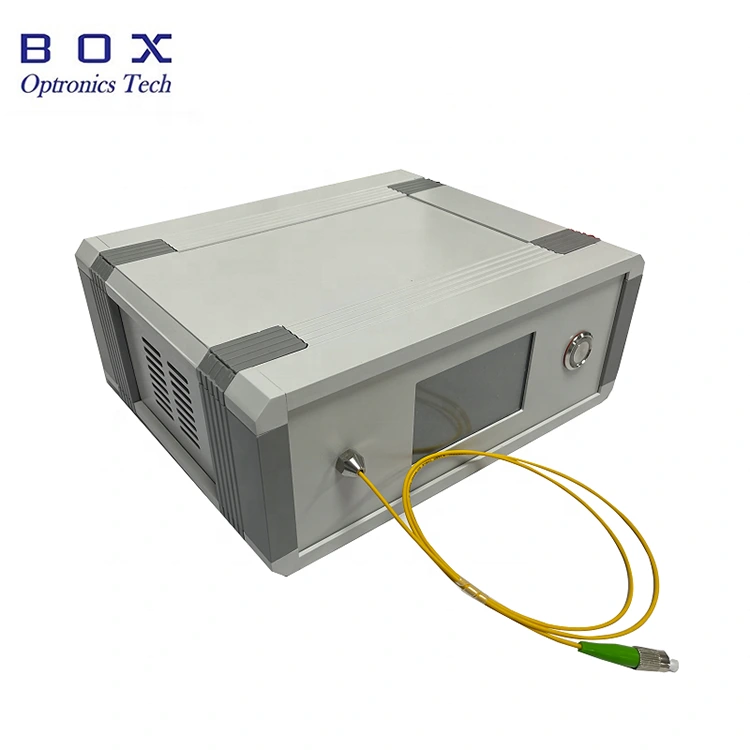

Krok 3. Připojení výstupního vlákna: Otevřete protiprachový uzávěr na konektoru nebo přírubě vlákna, zkontrolujte koncovou plochu vlákna a připojte vlákno nebo spojte vlákno s testovaným zařízením nebo měřičem výkonu po potvrzení, že nedochází k žádnému znečištění a poškození.

Setp4.Zapněte zdroj světla:

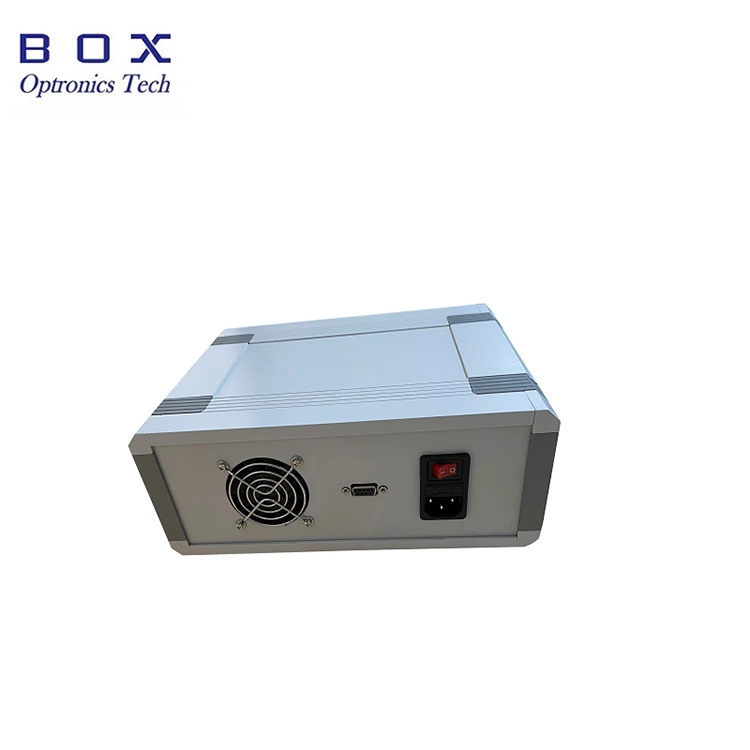

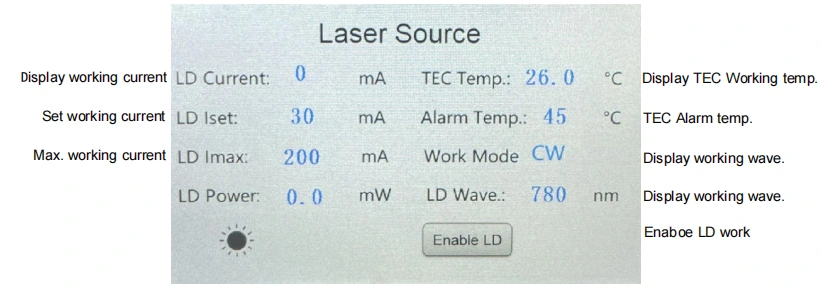

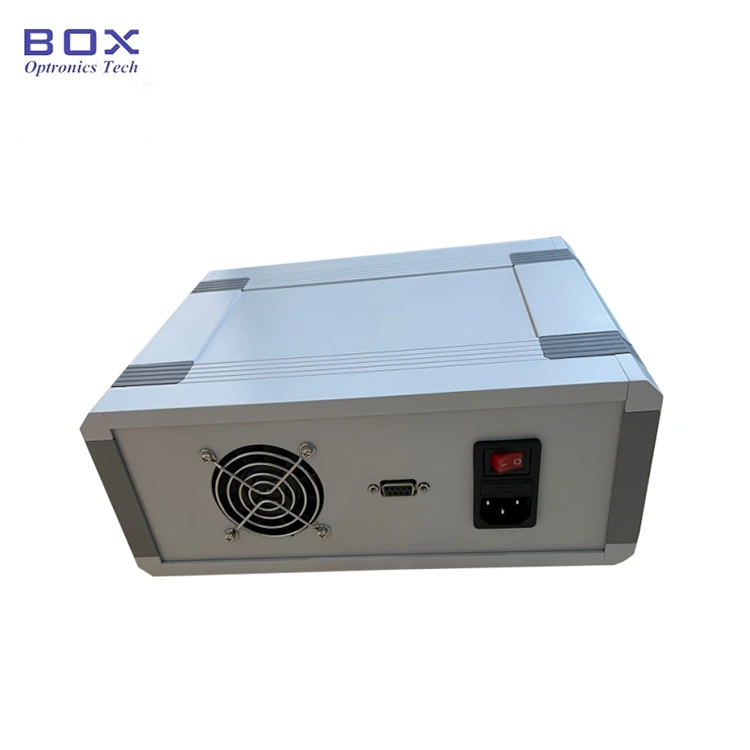

Zapněte hlavní vypínač na zadní straně. Poznámka: v tuto chvíli je hodnoty pracovního proudu a výkonu jsou parametry nastavené během poslední vypnutí. Pokud je potřebujete upravit, můžete se jich dotknout a upravit je pomocí LCD obrazovka. Po nastavení vhodného pracovního proudu aktivujte laser výstup přes přepínač „Enable LD“.

Step5.Shutdown

Po použití vypněte na předním panelu „enable LD” pro vypnutí výstupu laseru a vypnutí hlavního vypínače, Odpojte napájecí kabel.

Objednávání informace

např.: BLD-976-6HSM-FA-BP1

(Informace o objednávce: 976nm Pump Laser Source Benchtop Package with Dotyková obrazovka, výstupní výkon 600 mW, s vláknem SM Hi1060, FC/APC konektor, ochrana proti odraženému světlu 1064 nm, balení Benchtop).

*Vybaveno ochranou čerpadla, útlum výstupního výkonu je 10–15 %.

Pro další přizpůsobené požadavky kontaktujte: sales06@boxoptronics.com

Datový list a Testsheet

Datový list

Testsheet

Podmínky nabídky a platba

● Podmínky nabídky

(1) EXW:

Pokud máte účet DHL/UPS/FedEx, společnost Box Optronics doporučuje používat EXW. Odesíláme přes váš účet; neúčtujeme náklady na dopravu.

(2) DAP:

Pokud nemáte účet, zaplaťte prosím náklady na dopravu předem produkty.

● Platební podmínky

PayPal a T/T jsou k dispozici.

Dodací lhůta

Výroba trvá přibližně 10 pracovních dnů. (Pokud nějaké jsou skladem, bude odesláno rychleji.)

Mezinárodní logistika může trvat 3-5 pracovních dnů.

Provozní poznámky a Údržba

● Při startování se nejprve ujistěte, že je vypínač a tlačítko zapnuté jsou vypnuté a poté připojte zdroj napájení. Při vypínání nejprve potvrďte deaktivujte vypínač LD, poté vypněte tlačítkový vypínač a poté jej odpojte napájení. Neodpojujte napájení přímo, když je zařízení pracuje.

● Před připojením konektoru optického vlákna jej otřete bezprašný zrcadlový papír a nezapomeňte spolupracovat s koncem optického vlákna detektor obličeje k pozorování. Po potvrzení čištění jej připojte přes příruba; koncová plocha konektoru optického vlákna může být spálena, když je je připojen laser. Při připojování příruby je třeba zajistit, aby tam není lehký provoz. Když jej nepoužíváte, zakryjte protiprachový uzávěr konektor pro optické vlákno.

● Aby nedošlo k popálení koncové plochy konektoru optického vlákna prach, nezapojujte a neodpojujte často konektor optického vlákna na přední straně panelu.

● Věnujte pozornost odolnosti vůči vlhkosti a osušte místo.

Zajištění kvality a Poprodejní servis

● Záruční doba:

Bezplatná oprava nebo výměna vad způsobených člověkem do 1 rok od nákupu. Placené servisní služby dostupné po 1 roce.

● Výjimky z bezplatné záruky:

Během bezplatné záruční doby bezplatné opravy nebo výměny budou poskytnuty za vady způsobené problémy s kvalitou produktu. Nicméně, Box Společnost Optronics si vyhrazuje právo odmítnout bezplatné opravy v následujícím textu případy v záruční době:

(1) Výrobek je poškozen nebo poškozen vlivem přírodních faktorů popř vlivy prostředí (elektrický šok, prach);

(2) Výrobek je poškozen v důsledku nestandardního provozu uživatele;

(3) Výrobek má zjevné poškození způsobené člověkem;

(4) Výrobek je rozebrán, upraven nebo opraven bez oprávnění společnosti;

(5) Záruční štítek krytu světelného zdroje je změněné nebo neúplné;

(6) Výrobek je poškozen nebo ztracen během přepravy.
