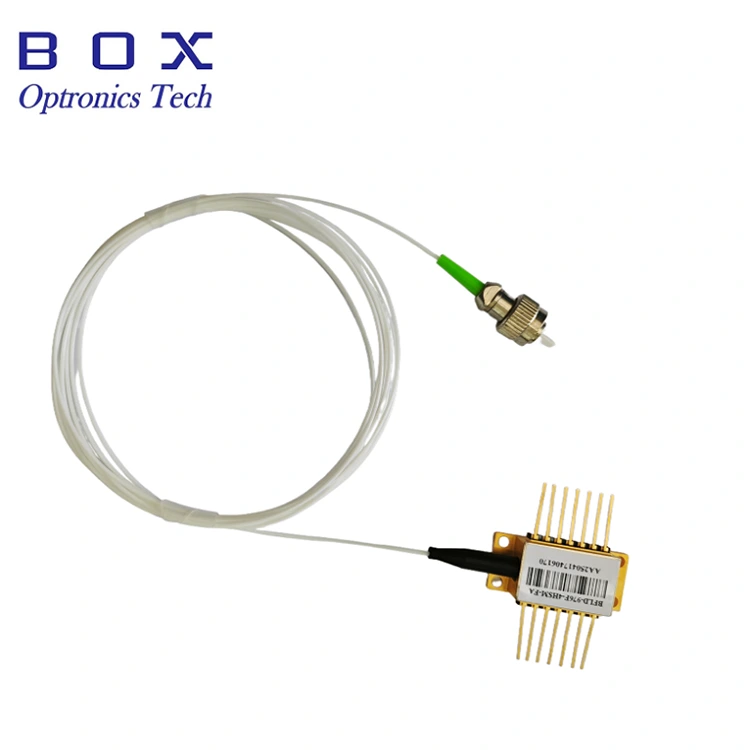

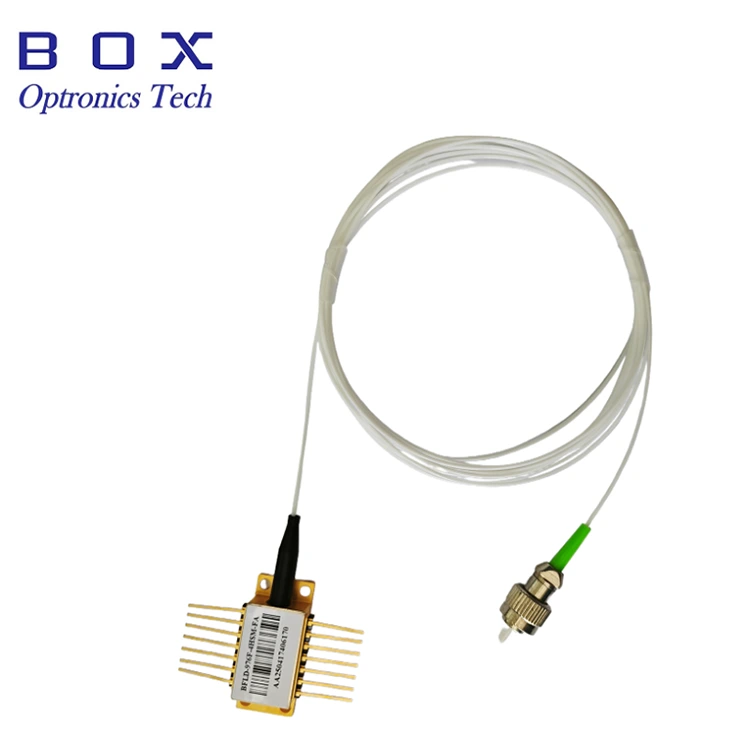

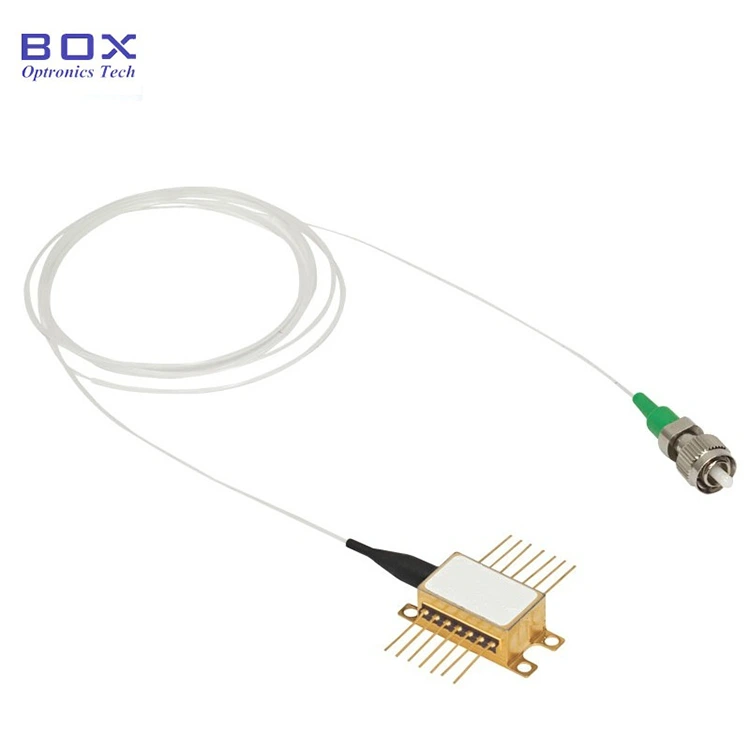

980nm TEC-Cooled Pump Laser Diode je vysoce výkonná optoelektronická součástka pro optickou komunikaci, vláknové zesilovače a laserové čerpání. Vestavěné chlazení TEC zajišťuje stabilní výkon. Středové vlnové délky jsou 974nm nebo 976nm, volitelně. 14kolíkové balení motýlků. Výstupní výkon 200 mW/ 400 mW/ 600 mW. Pigtailed s SM vláknem nebo PM vláknem. Záruka 12 měsíců. Toto zařízení je citlivé na statickou elektřinu. Musí být přísně dodržována antistatická ochranná opatření pro zařízení.
|
Parametr |
Symbol |
Min. |
Typ. |
Max. |
Jednotka |
Poznámky |
|
LD Prahový proud |
ITH |
|
45 |
80 |
mA |
CW |
|
Výstupní výkon |
PF |
|
|
600 |
mW |
If(BOL)<900mA |
|
LD Dopředný proud |
LI |
|
|
1200 |
mA |
PF=Jmenovitý výkon |
|
Kink free power |
PKINK |
450 |
|
|
mW |
>=1,2*Jmenovitý výkon |
|
Kink free proud |
IKINK |
>=1,2*If(BOL) |
mA |
[1] |
||
|
LD Dopředné napětí |
VF |
|
|
2.5 |
V |
PF=Jmenovitý výkon |
|
Středová vlnová délka |
λC |
973 |
974 |
975 |
nm |
Špičkový, PF=Jmenovitý výkon |
|
975 |
976 |
977 |
nm |
Vrchol |
||
|
Špičkové otáčení vlnové délky |
△λp/△Tamb |
|
|
0.02 |
nm/℃ |
T: FBG Temp. |
|
Šířka spektra |
△λ |
|
|
2 |
nm |
RMS@-13dB |
|
Stabilita spektra |
|
-0,5 |
|
0.5 |
nm |
PF=Jmenovitý výkon, t=60s |
|
Sledujte odezvu |
IM/PF |
|
1 |
20 |
uA/mW |
VPD=5V, PF=Jmenovitý výkon |
|
Sledujte stabilitu odezvy |
|
|
|
20 % |
|
@Všechny Provozní tepl. |
|
Sledujte temný proud |
ID |
|
|
50 |
nA |
VPD=5V |
|
TEC proud |
ITEC |
|
|
2 |
A |
TCASE = 75 ℃ |
|
Napětí TEC |
VTEC |
|
|
3.5 |
V |
TCASE = 75 ℃ |
|
Spotřeba energie modulu TEC |
P |
|
|
5 |
W |
TCASE = 75 ℃ |
|
Stabilita výkonu > 20 mW 10-20mW 3,5-10mW |
|
|
|
0.2 0.5 1 |
dBm |
Peak-to-peak, t=60s, DC až 50kHz vzorkování, TC = 25 °C |
|
Chyba sledování |
TE |
-0,5 |
|
0.5 |
dB |
TC=-5~75℃, viz [2] |
|
Odpor termistoru |
RTH |
9.5 |
10 |
10.5 |
Kohm |
TSTG = 25 °C |
|
Konstanta termistoru B |
BTH |
|
3900 |
|
k |
TSTG = 25 °C |
Bezproblémový provozní výkon až 600 mW.
SM vlákno a PM vlákno jsou volitelné.
Stabilizace mřížky Fiber Bragg.
Integrovaný TEC chladič, termistor a monitorovací dioda.
Pumpování vláknového zesilovače.
Snímání a měření.
CATV přenos.
DWDM systémy.
Femtosekundové systémy.

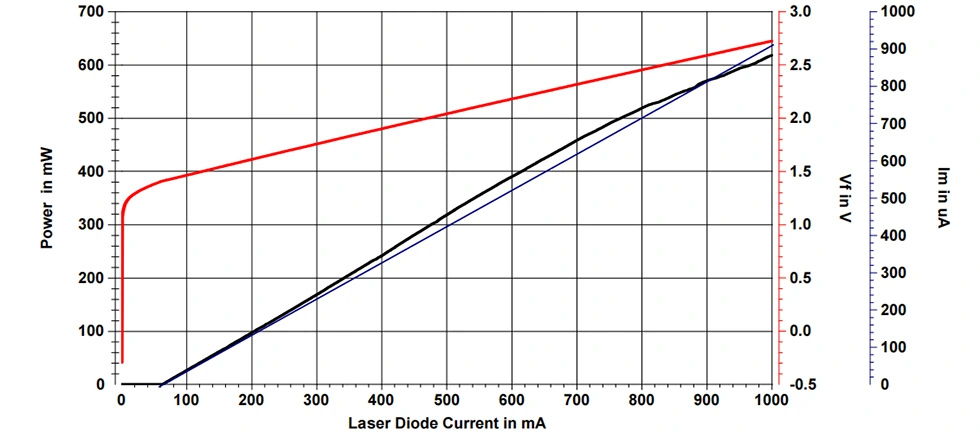

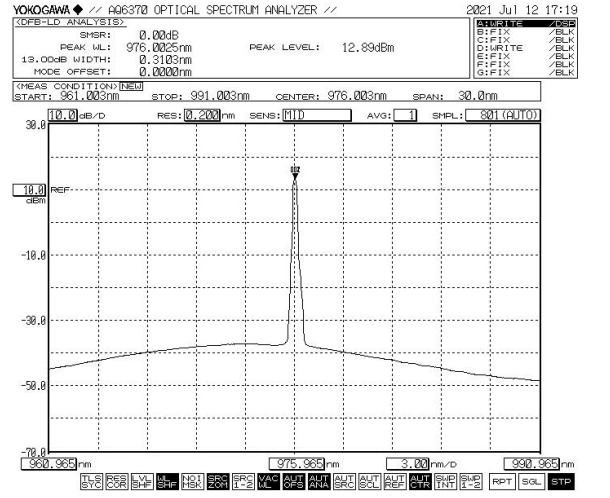

Typické spektrum a PIV: 976nm, WL tolerance +/-1nm, 600mW

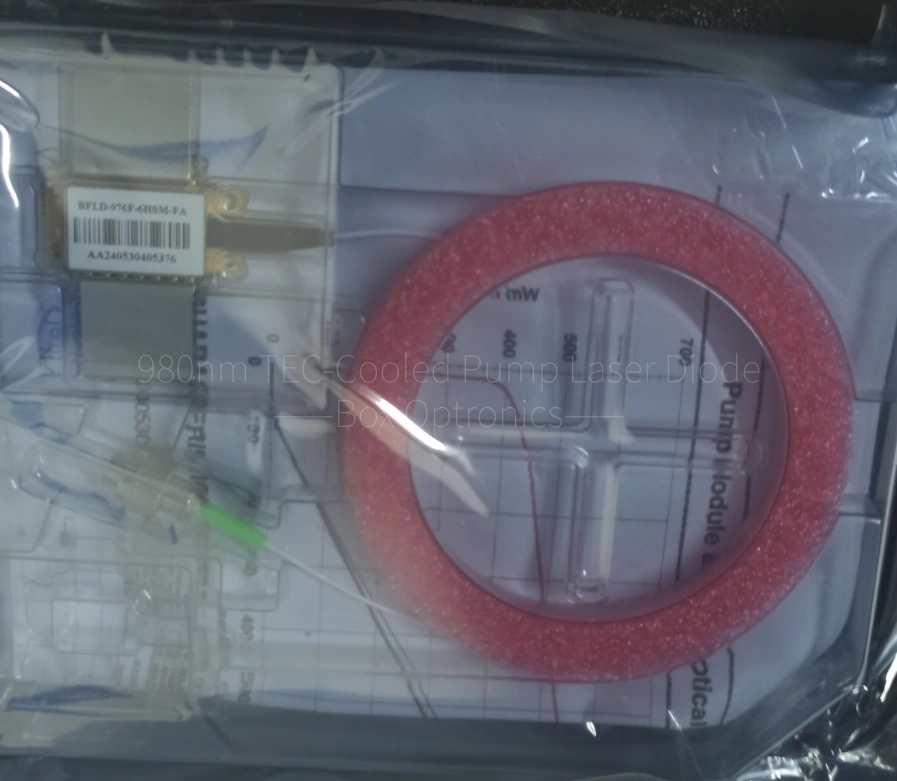

Příklad balení
|
|
Příslušenství |
Množství |
|
1 |
980nm TEC-chlazená pumpová laserová dioda |
1 |
|
2 |
Zpráva o testu produktu |
1 |
* Samostatné zařízení; žádný vestavěný ovladač (volitelný externí ovladač).
|
Jméno |
Vlnová délka |
FBG |
Výstupní výkon |
Typ vlákna |
Konektor |
Ochranná trubka |
|
BFLD |
-XXX |
X |
-XX |
XX |
-XX |
X |
|
Laserová pumpa 980nm |
974:974 nm 976: 976 nm |
F: S |
2H: 200 mW 4H: 400 mW 6H: 600 mW ... Ostatní |
SM: Jeden režim PM: Zachování polarizace
|
N: Null FA: FC/APC SA: SC/APC Ostatní |
0: Holé vlákno 1:900 um Volná trubka |
např.: BFLD-976F-6HSM-N0
(Informace pro objednávku: 980nm TEC-Cooled Pump Laser Diode, motýlkové pouzdro, 976nm, s FBG, výstupní výkon 600mW, SM vlákno, bez konektoru, holé vlákno).
Pro další přizpůsobené požadavky kontaktujte: sales06@boxoptronics.com
Podmínky nabídky
(1) EXW:
Pokud máte účet DHL/UPS/FedEx, Box Optronics doporučuje používat EXW. Odesíláme přes váš účet; neúčtujeme náklady na dopravu.
(2) DAP:
Pokud nemáte účet, zaplaťte prosím náklady na dopravu za produkty předem.
PayPal a T/T jsou k dispozici.
Výroba trvá přibližně 10 pracovních dnů. (Pokud jsou nějaké skladem, bude odesláno rychleji.)
Mezinárodní logistika může trvat 3-5 pracovních dnů.
Při provozu toto zařízení vysílá laserový paprsek o vysoké intenzitě; nedívejte se přímo do konce vlákna, protože by mohlo dojít k poranění očí.
Toto zařízení je citlivé na elektrostatický náboj; proto je při balení, přepravě a používání vyžadováno přísné dodržování antistatických ochranných opatření. Kromě toho je třeba přijmout opatření, aby se zabránilo přepětí v napájení, protože pokud tak neučiníte, může dojít k trvalému poškození zařízení (např. zajištění správného uzemnění zařízení a nošení antistatického řemínku na zápěstí).
Optická vlákna jsou křehká; nepoužívejte vlákno k vytahování zařízení. Při vkládání nebo vyjímání zařízení z objímky netlačte ani netahejte za objímku umístěnou v zadní části krytu zařízení. U zařízení vybavených konektory zajistěte, aby se zařízení i optický konektor během instalace nebo demontáže zvedly současně.
Pokud kolíky vyžadují pájení, teplota pájení nesmí překročit 260°C a doba pájení nesmí přesáhnout 10 sekund. Zvláštní pozornost je třeba věnovat následujícímu: během procesu pájení musí být zařízení ve stavu bez napájení a páječka musí být řádně uzemněna.
Před zapnutím všech součástí nejprve aktivujte chladič a poté pokračujte v postupných krocích zapínání, abyste zabránili přehřátí a přetížení čipu.
Záruční doba:
Bezplatná oprava nebo výměna za vady nezpůsobené člověkem do 1 roku od nákupu. Placené servisní služby dostupné po 1 roce.
Výjimky z bezplatné záruky:
Během bezplatné záruční doby budou poskytovány bezplatné opravy nebo náhradní služby pro závady způsobené problémy s kvalitou produktu. Společnost Box Optronics si však vyhrazuje právo odmítnout bezplatné opravy v následujících případech během záruční doby:
(1) Škody způsobené přírodními faktory (např. blesk, prach) nebo vlivy prostředí.
(2) Poruchy v důsledku nesprávné obsluhy uživatelem.
(3) Zjevné fyzické poškození způsobené lidskou chybou.
(4) Neoprávněná demontáž, úprava nebo oprava.
(5) Upravené nebo neúplné záruční štítky na krytu.
(6) Poškození nebo ztráta během přepravy.

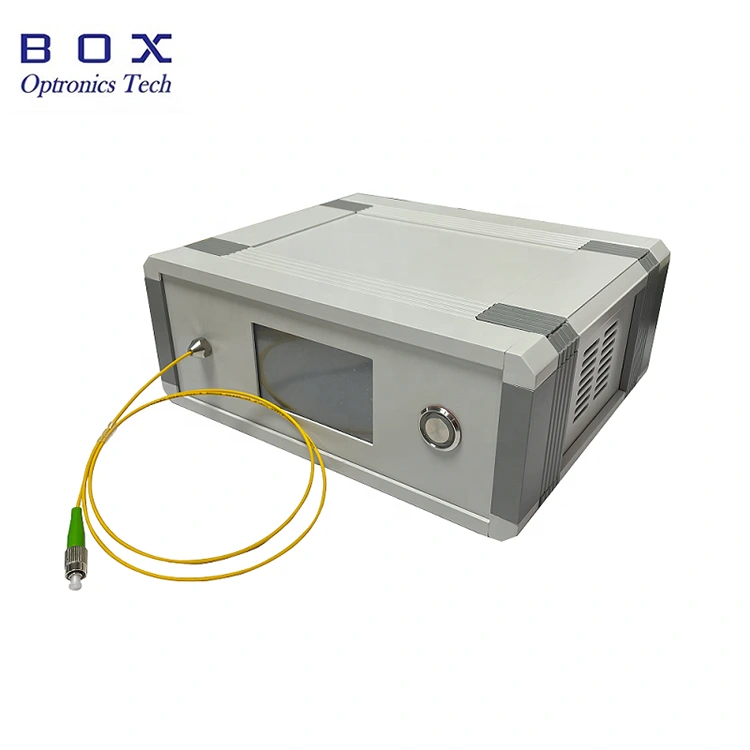

K dispozici jako stolní počítač s dotykovým displejem; vydává světlo ihned po zapnutí.
