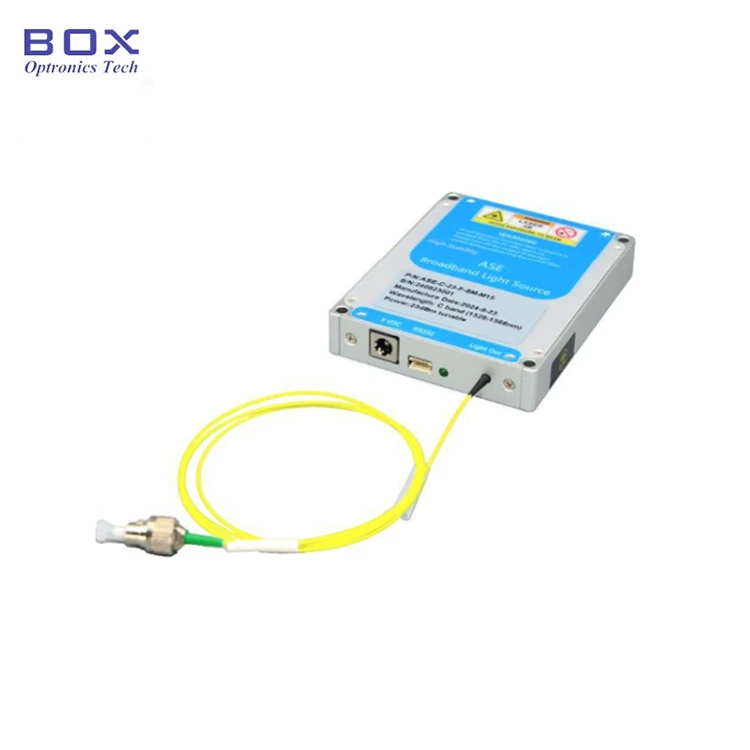

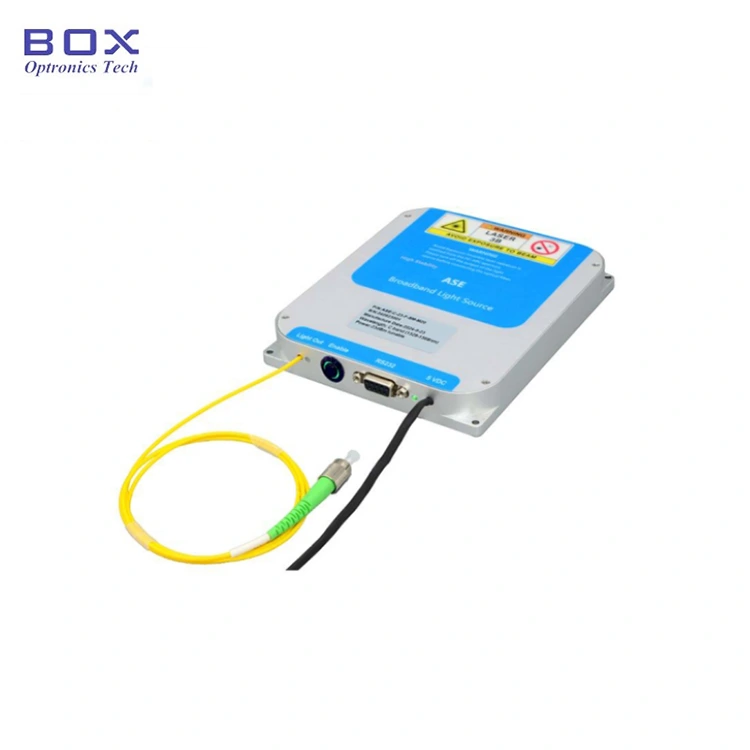

Tento širokopásmový světelný zdroj ASE patří k nekoherentní zdroj světla, což je spontánní emise generovaná a polovodičové laserem čerpané erbiem dopované křemenné vlákno. Spektrální zploštění technologie dosahuje širokopásmových plochých spekter a vlnová délka pokrývá pásmo C, a spektrální plochost <2dB, dosažená pomocí SM vlákna nebo PM vlákna výstup, víceúrovňová možnost napájení, vhodný pro aplikace snímání optických vláken.
|
Položka |
Jednotka |
Hodnoty |
Poznámky |
||||||
|
Spektrální rozsah |
nm |
1528~1569 |
|
||||||
|
Výstupní výkon |
mW |
10 |
20 |
50 |
100 |
200 |
400 |
500 |
|
|
Výkonová spektrální hustota |
dBm/nm |
-6 |
-3 |
1 |
4 |
7 |
10 |
11 |
|
|
Rozsah regulace výkonu |
- |
10%~100% |
Volitelný |
||||||
|
Spektrální plochost |
dB |
<2 (10~200 mW); ≤3 (400~500mW) |
|
||||||
|
Spektrální zvlnění |
dB |
≤0,1 |
|
||||||
|
Výstupní izolace |
dB |
≥35 |
|
||||||
|
Nestabilita napájení |
dB |
< ± 0,02 (15 min.); |
< ± 0,5 %; ≤±1,2 % |
||||||
|
Polarizační stav |
- |
Náhodný |
Lineární polarizace |
|
|||||
|
ZA |
dB |
≤0,2 |
≥23 |
|
|||||
|
Pigtailové vlákno |
- |
SMF-28 |
PM1550 |
FC/APC |
|||||
|
Komunikační rozhraní |
- |
Dotyková obrazovka / DB9 Female (RS232) |
Pracovní stůl |
||||||
|
DB9 Female (RS232) |
Modul |
||||||||
|
Napájení |
- |
AC 110~240V, <30W |
Pracovní stůl |
||||||
|
DC 5V, <15W |
Modul |
||||||||
|
Rozměry |
mm |
260(Š)×280(H)×120(V) |
Pracovní stůl |
||||||
|
150(Š)×125(H)×20(V) |
Modul |
||||||||
|
10~200mW:70(Š)×90(H)×15(V) |
SM Volitelné |
||||||||
|
Provozní teplota |
℃ |
-5 ~ +55 |
|
||||||
|
Provozní vlhkost |
℃ |
0~70% |
|
||||||
● Vysoká stabilita Výstup;
● Byt spektrum;
● DB9 Komunikace samice (RS232) pro snadnou integraci.
● Optická vlákna snímání;
● Lékařské zobrazování;
● Telekomunikace;
● Optické testování zařízení.

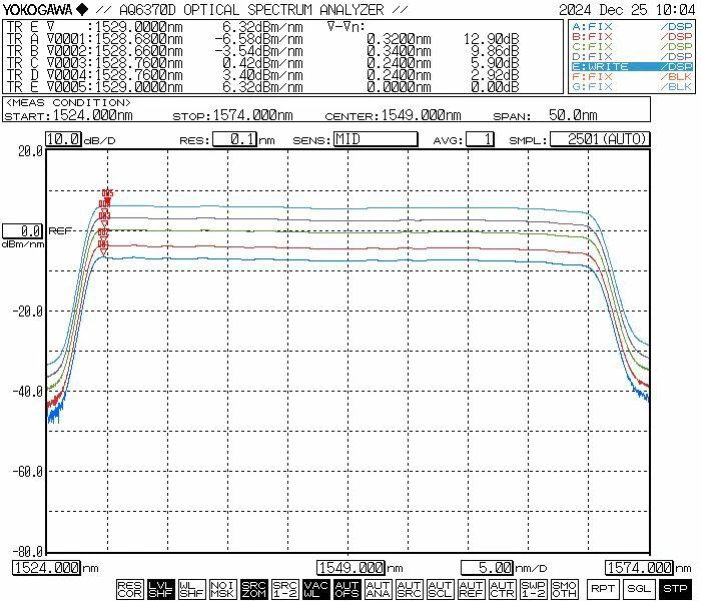

● Typické spektrum:
● Standardní příslušenství
|
|
Příslušenství |
Množství |
|
1 |
ASE světelný zdroj (Modul Host) |
1 |
|
2 |
Datový kabel |
1 |
|
3 |
Napájecí adaptér (volitelný) |
1 |
|
4 |
Zpráva o testu produktu |
1 |
|
5 |
Návod k obsluze |
1 |
Krok 1. Vybalení a montáž: Před montáží zkontrolujte, zda je příslušenství kompletní.
Krok 2. Propojky pro připojení vláken: Otevřené prachový uzávěr na konektoru nebo přírubě vlákna, zkontrolujte koncovou plochu vlákna a připojte vlákno nebo spojte vlákno s testovaným zařízením nebo měřičem výkonu po potvrzení, že nedochází k žádnému znečištění nebo poškození.

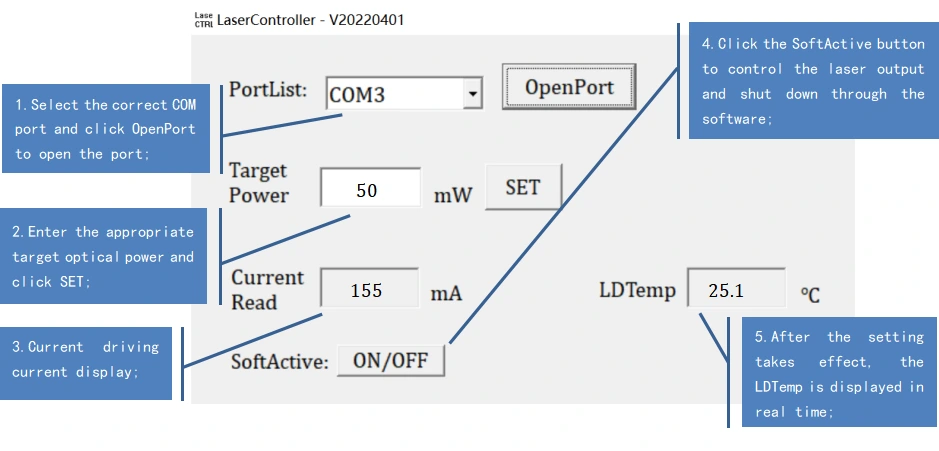

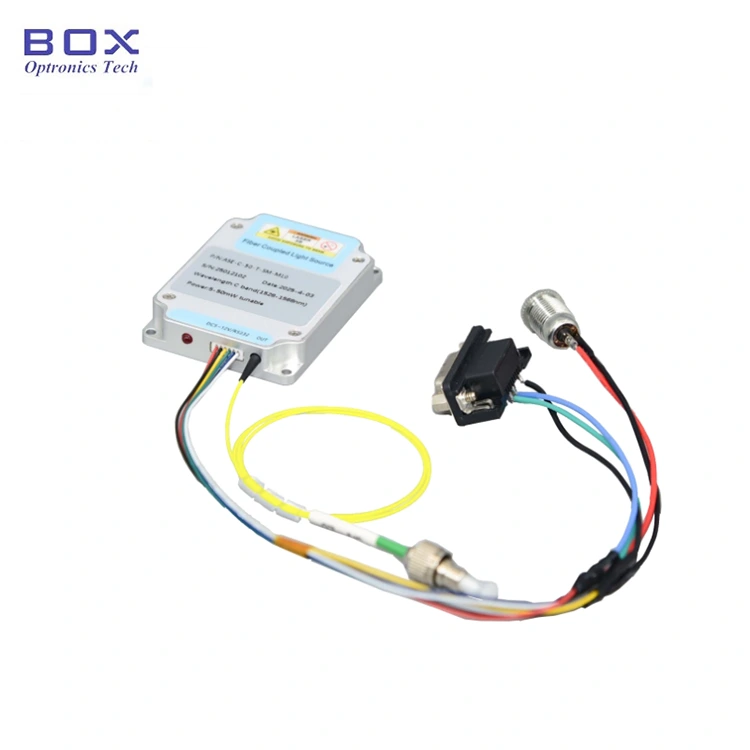

Krok 3. Připojení napájecího adaptéru a sériového kabelu: Připojte modul světelného zdroje a napájecí adaptér; připojit modul světelného zdroje a počítač signálovým kabelem USB-RS232. (Poznámka: The počítač musí nejprve nainstalovat ovladač sériového portu. Ovladač lze najít na disku CD-ROM nebo jej získáte od společnosti Box Optronics.)
Setp4. Použití: Otevřete zdroj světla aktivační spínač; kontrolka výstupu světelného zdroje svítí a je optický výkon. V tomto okamžiku je hodnota pracovního proudu a optického výkonu jsou parametry nastavené hostitelským počítačem při posledním vypnutí. Mohou být upraveno a uloženo v softwaru hostitelského počítače (pouze pro verzi modelu s nastavitelným výkonem).
Krok 5. Po použití: Klikněte na Zavřít tlačítko, vypněte napájení a odpojte optické připojení.
|
Jméno |
Vlnová délka |
Výstupní výkon |
Typ vlákna |
Výkon nastavitelný (Volitelný) |
Dimenze |
|
ASE |
-XXXX |
-XX |
-XX |
-T |
-X |
|
ASE Světelný zdroj |
C:C pásmo |
10:10 mW 20:20 mW 30:30 mW 50:50 mW 1H:100mW 2H: 200 mW 4H: 400 mW 5H: 500 mW |
SM:SMF-28 PM: PM1550 |
T: s |
M15: Modul M20: Modul B: Pracovní stůl |
např.: ASE-C-50-SM-T-M
(Informace o objednávce: C-band ASE Broadband Light Source, 50mW output výkon, s SM vláknem, výkon nastavitelný, balíček modulů).
Pro další přizpůsobené požadavky kontaktujte: sales06@boxoptronics.com
● Podmínky nabídky
(1) EXW:
Pokud máte účet DHL/UPS/FedEx, společnost Box Optronics doporučuje používat EXW. Odesíláme přes váš účet; neúčtujeme náklady na dopravu.
(2) DAP:
Pokud nemáte účet, zaplaťte prosím náklady na dopravu předem produkty.
(3) Jiné
● Platební podmínky
PayPal a T/T jsou k dispozici.
Výroba trvá přibližně 10-15 pracovních dní. (Pokud existují některé skladem, bude odesláno rychleji.)
Mezinárodní logistika může trvat 3-5 pracovních dnů.
● Nedoporučuje se často připojovat a odpojovat optické vlákno konektor na výstupním konci. To pomáhá zabránit kontaminaci prachem, který může zvýšit ztrátu vložení nebo způsobit spálení koncové plochy konektoru.
● Při spouštění se nejprve ujistěte, že je vypínač a klíčový spínač jsou vypnuté, poté připojte napájení. Při vypínání nejprve vypněte klíčový spínač; po zhasnutí kontrolky stavu odpojte napájení. dělat nevypínejte napájení přímo, když je světelný zdroj v provozu.
● Pro modely širokopásmových světelných zdrojů ASE s nižším výstupním výkonem než 200 mW, výstupní vláknový konektor lze připojit k jinému single-modu vláknová zařízení přes odnímatelný adaptér (vláknová příruba). Pokud však koncová tvář konektoru vlákna je kontaminován, je vysoce náchylný k poškození spálením když je laser aktivován – i když je výkon laseru velmi nízký. proto Před připojením optického konektoru musíte použít speciální vlákno čisticí nástroje pro důkladné vyčištění koncové plochy. Kromě toho použijte vlákno čelní inspektor, aby pečlivě prozkoumal povrch a ujistil se, že je celý bez prachu a nečistot před připojením přes vlákno příruba. Během čištění, kontroly a připojení optického konektoru musíte zajistit, aby byl světelný zdroj v deaktivovaném stavu; pod čís okolnosti by měly být tyto operace prováděny, když je světelný zdroj zapnutý vyzařující světlo. Jakmile je použití dokončeno a konektor byl odpojen od jiných optických komponent, musíte okamžitě zakrýt konektor vlákna s ochranným krytem proti prachu.
● Širokopásmové modely světelných zdrojů ASE s výstupním výkonem 200 mW resp vyšší může mít výstupní pigtail zakončený FC/APC konektorem. Tento konektor je však určen výhradně pro výstupní napájení spouštěné uživatelem monitorování (připojením k optickému měřiči výkonu) nebo pro propojení s an Vláknový kolimátor zakončený FC pro nasměrování výstupu laseru do volného prostoru. to důrazně se nedoporučuje používat k přímému spojení přírubový adaptér konektor s pigtaily jiných vláken nebo zařízení vlastněných uživatelem; dělat tak nese značné riziko poškození jak optického konektoru, tak i samotná zesilovací jednotka. Je-li požadováno propojení s jinými vlákny, je doporučuje se používat fúzní spojování; dále zajistit, aby typy spojovaná vlákna jsou vzájemně kompatibilní.
● Proveďte opatření proti vlhkosti, prachu a korozi; obchod na suchém místě.
● Záruční doba:
Bezplatná oprava nebo výměna vad způsobených člověkem do 1 rok od nákupu. Placené servisní služby dostupné po 1 roce.
● Výjimky z bezplatné záruky:
Během bezplatné záruční doby bezplatné opravy nebo výměny budou poskytnuty za vady způsobené problémy s kvalitou produktu. Nicméně, Box Společnost Optronics si vyhrazuje právo odmítnout bezplatné opravy v následujícím textu případy v záruční době:
(1) Škody způsobené přírodními faktory (např. blesk, prach) nebo vlivy prostředí.
(2) Poruchy v důsledku nesprávné obsluhy uživatelem.
(3) Zjevné fyzické poškození způsobené lidskou chybou.
(4) Neoprávněná demontáž, úprava nebo oprava.
(5) Upravené nebo neúplné záruční štítky na krytu.
(6) Poškození nebo ztráta během přepravy.
