Představení produktu

Toto je nekoherentní C-band Low Flatness ASE Širokopásmový světelný zdroj, což je spontánní emise generovaná a polovodičový laser v křemenném vláknu dopovaném erbiem se spektrálním rozsahem 1526~1566nm pokrytím a výstupním výkonem 10/20/30/50 mW. Kompletní sada příslušenství v ceně; poskytnuta uživatelská příručka. Je vhodný pro optické vlákno testování zařízení, výroba mřížek FBG, lékařské zobrazování atd. Vezměte prosím opatření proti vlhkosti, prachu a korozi; měl by být skladován v suchu místo.

Produkt Specifikace

Vlastnosti produktu

● Cose efektivní;

● Široké spektrum;

● Vysoká stabilní výstupní výkon.

Aplikace produktů

● Optické snímání vláken;

● Lékařské zobrazování;

● Testování optických zařízení.

Produkt Podrobnosti

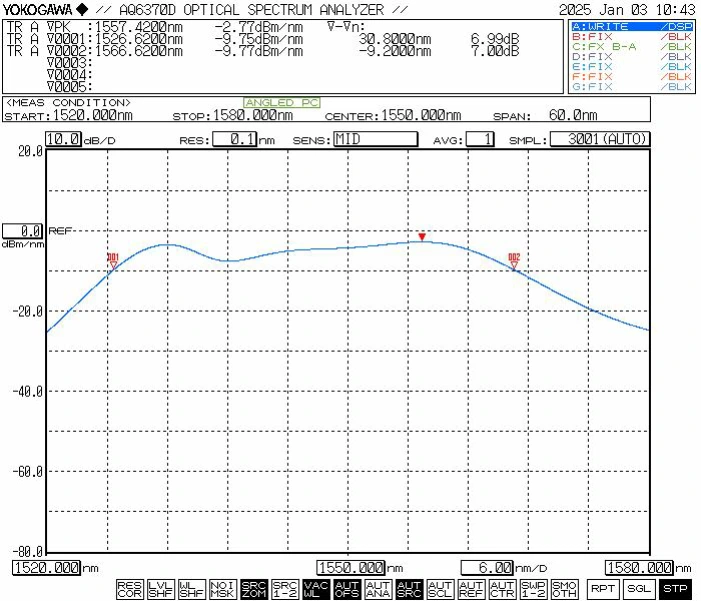

● Typické spektrum

● Standardní příslušenství

Provoz Kroky

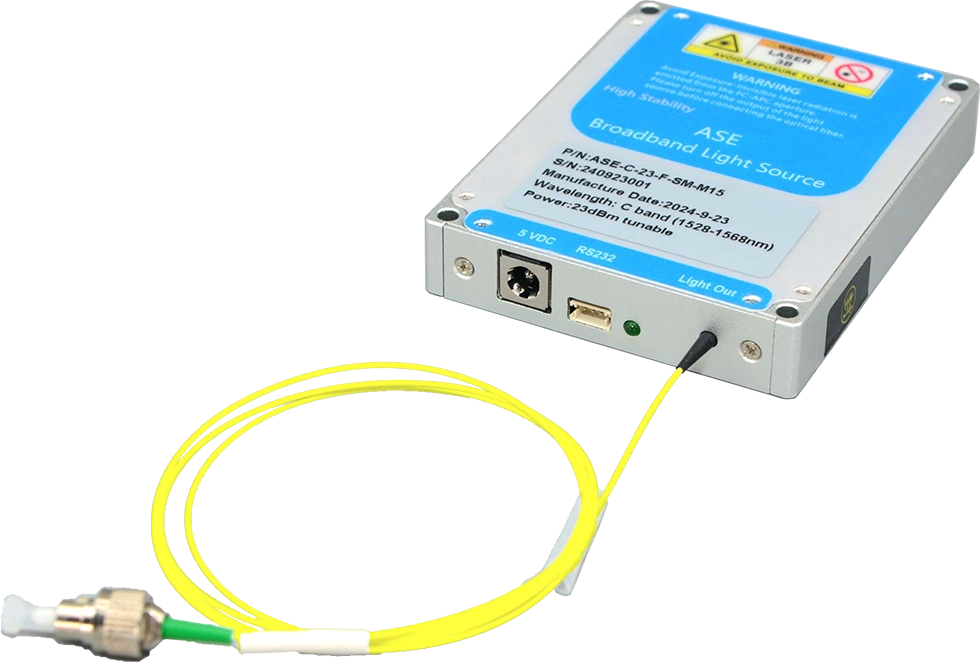

Krok 1. Vzhled: Zleva doprava - napájení port, ZH2.54 (3-pin) sériové komunikační rozhraní, LED indikátor napájení a jednovidový optický port pro optický výstup.

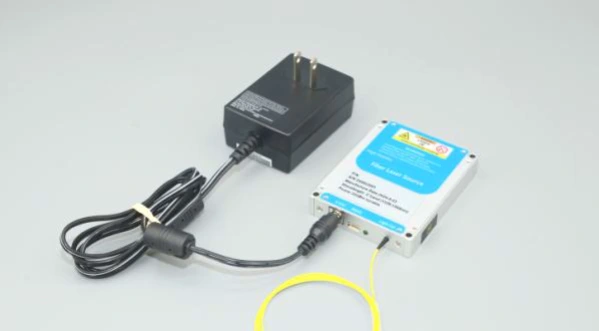

Krok 2. Napájení: Výchozí vstupní port je DC 5,5×2,1 mm rozhraní; odpovídající napájecí adaptér DC 5V je v té době součástí jednotky zásilky. Způsob připojení napájecího adaptéru ke zdroji světla modul je znázorněn na přiloženém obrázku; ujistěte se, že používáte pouze originální, přibalený napájecí adaptér. Použití nekompatibilní síly adaptér může způsobit poškození světelného zdroje. Případně verze k dispozici je napájecí kabel s koncovým konektorem ve tvaru U usnadnit připojení ke spínanému zdroji; tato možnost však musí být specificky požadované v době nákupu.

Krok 3. Připojení propojovacích kabelů Fiber Patch Cords: Odstraňte protiprachovou krytku z konektoru vlákna a zkontrolujte koncovou plochu vlákna; před připojením k jinému zařízení se ujistěte, že není znečištěné nebo poškozené optické komponenty nebo testovací zařízení. U vysoce výkonných světelných zdrojů ano doporučuje se pro spojení použít tavné spoje.

Setp4.Připojení světelného zdroje Modul k hostitelskému počítači: Použijte originální sériový datový kabel USB-to-RS232 součástí modulu světelného zdroje pro připojení modulu k počítači. Počítač vyžaduje předchozí instalaci ovladače vyhrazeného sériového portu správně rozpoznat kabel USB-RS232; jinak bude hostitelský software nelze navázat správné spojení nebo komunikovat se světlem zdrojový modul. Chcete-li získat potřebný ovladač, kontaktujte společnost Box Optronics.

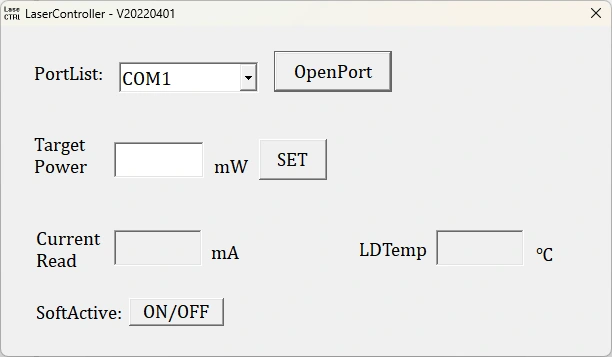

Krok 5. Software: Pro produkty modulu světelného zdroje ASE s nastavitelným výkonem, optický výstupní výkon lze regulovat pomocí hostitelského softwaru; pro pevný výkon modelů, úroveň výkonu nelze upravit.

Objednávání informace

např.: ASE-C-F7-20-SM-M

(Informace o objednávce: C-pásmový širokopásmový světelný zdroj ASE s nízkou plochostí, spektrální plochost≤7dB, 20mW výstupní výkon, s SM vláknem, modulový balíček).

Pro další přizpůsobené požadavky kontaktujte: sales06@boxoptronics.com

Datový list a Testsheet

Datový list

Testsheet

Podmínky nabídky a platba

● Podmínky nabídky

(1) EXW:

Pokud máte účet DHL/UPS/FedEx, společnost Box Optronics doporučuje používat EXW. Odesíláme přes váš účet; neúčtujeme náklady na dopravu.

(2) DAP:

Pokud nemáte účet, zaplaťte prosím náklady na dopravu předem produkty.

(3) Jiné

● Platební podmínky

PayPal a T/T jsou k dispozici.

Dodací lhůta

Výroba trvá přibližně 10 pracovních dnů. (Pokud nějaké jsou skladem, bude odesláno rychleji.)

Mezinárodní logistika může trvat 3-5 pracovních dnů.

Provozní poznámky a Údržba

● Za podmínek čistého konce mohou jednovidová vlákna (jako např Hi-1060, PM980, G652D nebo PM1550) mají teoretickou toleranci napájení přibližně 200 mW nepřetržitého světla. V důsledku toho pro světelné zdroje a zesilovače s výstupním výkonem pod 200 mW, výstupní konektory pro vlákna lze připojit k dalším jednovidovým optickým zařízením pomocí standardních adaptérů (vláknové příruby). Pokud je však koncová plocha vláknového konektoru znečištěná, je to je vysoce náchylný k vyhoření v okamžiku aktivace laseru – i když výkon laseru je velmi nízký. Proto před provedením jakýchkoli připojení vláken Čelo konektoru musí být důkladně vyčištěno pomocí speciálního čištění vláken nástroje. Kromě toho by měl být pečlivě použit inspektor konce vlákna zkontrolujte povrch, abyste se ujistili, že je zcela bez prachu a nečistot než přistoupíte k připojení přes vláknovou přírubu.

● Při čištění, kontrole nebo připojování konektorů optických vláken vás musí zajistit, aby zdroj světla nevyzařoval světlo; za žádných okolností měly by být operace prováděny, když je světlo aktivní. Po ukončení používání a po odpojení od ostatních optických konektorů musí konektor být opatřen protiprachovým uzávěrem.

● Pokud je třeba výstupní vlákno připojit k jinému vláknu, je to tak doporučuje se použít svářečku.

● Nedoporučuje se často vkládat nebo vyjímat optické vlákno konektory na výstupním konci, aby se zabránilo kontaminaci prachem, což může vést ke zvýšené ztrátě vložení – nebo poškození koncových ploch konektoru vláken.

● Proveďte opatření proti vlhkosti, prachu a korozi; obchod na suchém místě.

Zajištění kvality a Poprodejní servis

● Záruční doba:

Bezplatná oprava nebo výměna vad způsobených člověkem do 1 rok od nákupu. Placené servisní služby dostupné po 1 roce.

● Výjimky z bezplatné záruky:

Během bezplatné záruční doby bezplatné opravy nebo výměny budou poskytnuty za vady způsobené problémy s kvalitou produktu. Nicméně, Box Společnost Optronics si vyhrazuje právo odmítnout bezplatné opravy v následujícím textu případy v záruční době:

(1) Škody způsobené přírodními faktory (např. blesk, prach) nebo vlivy prostředí.

(2) Poruchy v důsledku nesprávné obsluhy uživatelem.

(3) Zjevné fyzické poškození způsobené lidskou chybou.

(4) Neoprávněná demontáž, úprava nebo oprava.

(5) Upravené nebo neúplné záruční štítky na krytu.

(6) Poškození nebo ztráta během přepravy.
