1. Představení 1064nm ASE širokopásmový světelný zdroj
2. Technická Specifikace
3. Vlastnosti produktu
4. Typické aplikace

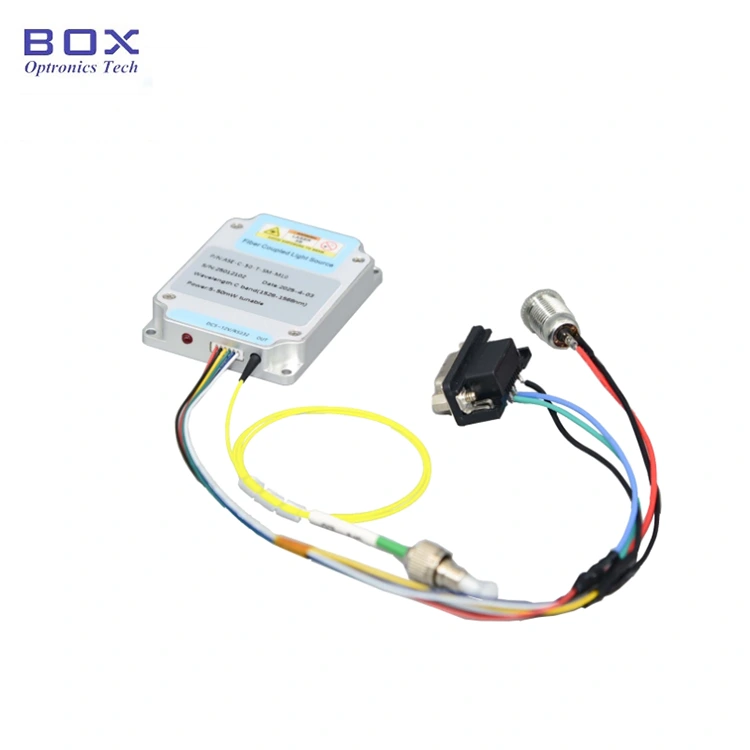

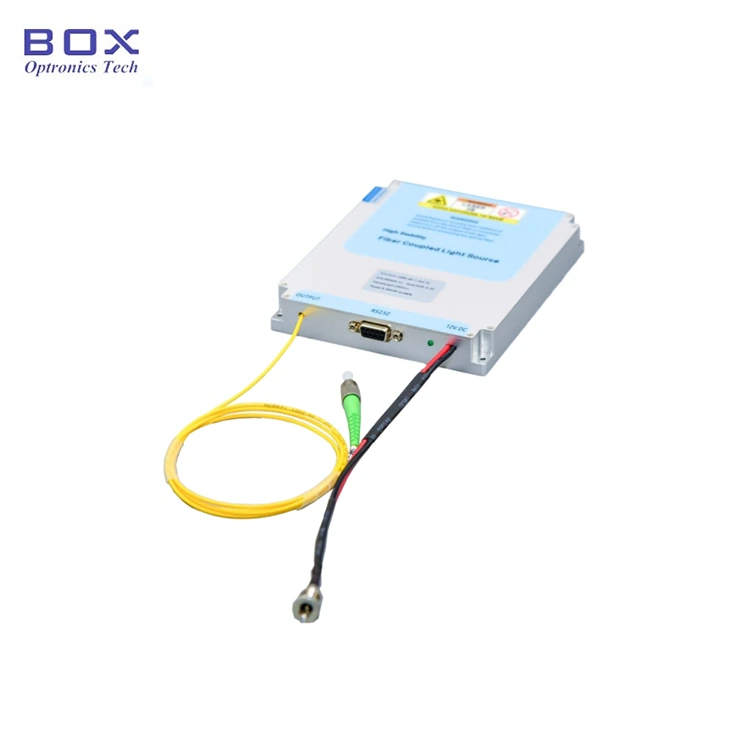

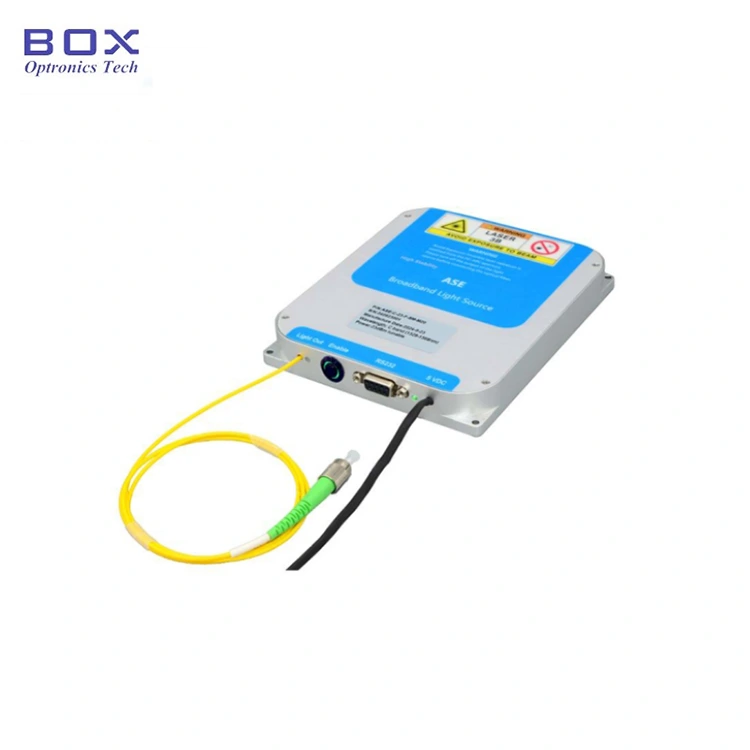

5. Podrobnosti o produktu
6. Operační kroky
7. Informace pro objednání
8. Datasheet a testsheet
9. Podmínky nabídky a platba
10. Dodací lhůta
11. Provozní poznámky a Údržba
12. Zajištění kvality a Poprodejní servis
Toto je 1064nm ASE širokopásmový světelný zdroj založený na ytterbiem dopované vláknové a polovodičové lasery se spektrálním rozsahem 1040~1080nm pokrytím a výstupním výkonem 10/20/30/50/100/500/1000 mW. Kompletní sada příslušenství v ceně; poskytnuta uživatelská příručka. Je vhodný pro testování zařízení z optických vláken, výrobu mřížek FBG, lékařství zobrazování atd. Proveďte prosím opatření proti vlhkosti, prachu a korozi; to by měly být skladovány na suchém místě.
|
Položka |
Jednotka |
Hodnoty |
Poznámky |
||||||
|
Středová vlnová délka |
nm |
1064±2 |
|
||||||
|
Spektrální rozsah |
nm |
1040~1080 |
@10dB |
||||||
|
Výstupní výkon |
mW |
10 |
20 |
30 |
50 |
100 |
500 |
1000 |
|
|
Rozsah regulace výkonu |
- |
10%~100% |
Volitelný |
||||||
|
Výstupní izolace |
dB |
≥35 |
|
||||||
|
Nestabilita napájení |
dB |
< ± 0,02 (15 min.); |
< ± 0,5 %; |
||||||
|
Polarizační stav |
- |
Přirozená polarizace |
Lineární polarizace |
|
|||||
|
ZA |
dB |
≤0,2 |
≥23 (10–100 mW) |
|
|||||
|
Pigtailové vlákno |
- |
Ahoj 1060 |
PM980 |
FC/APC |
|||||
|
Komunikační rozhraní |
- |
Dotyková obrazovka / DB9 Female (RS232) |
Pracovní stůl |
||||||
|
DB9 Female (RS232) |
Modul |
||||||||
|
Napájení |
- |
AC 110~240V, <30W; |
Pracovní stůl |
||||||
|
DC 5V, <24W |
Modul |
||||||||
|
255(Š)×285(H)×115(V) (10, 20, 30, 50, 100 mW) |
Pracovní stůl |
||||||||
|
Rozměry
|
mm |
255(Š)×322(H)×115(V) (500, 1000 mW) |
Pracovní stůl |
||||||
|
150(Š)×125(H)×20(V) (10, 20, 30, 50, 100 mW) |
Modul |
||||||||
|
139(Š)×206(H)×27(V) (500, 1000 mW) |
Modul |
||||||||
|
Provozní teplota |
℃ |
-5 ~ +55 |
|
||||||
|
Provozní vlhkost |
℃ |
0~70% |
|
||||||
● Spektrální plochost;
● Výstup výkon je volitelný a nastavitelný;
● Vysoká stabilita výstupní výkon;
● Modul/stolní deska duální možnosti s monitorováním komunikace pro snadnou integraci.
● Snímání vláken;
● Lékařské zobrazování;
● Zařízení s optickými vlákny testování.

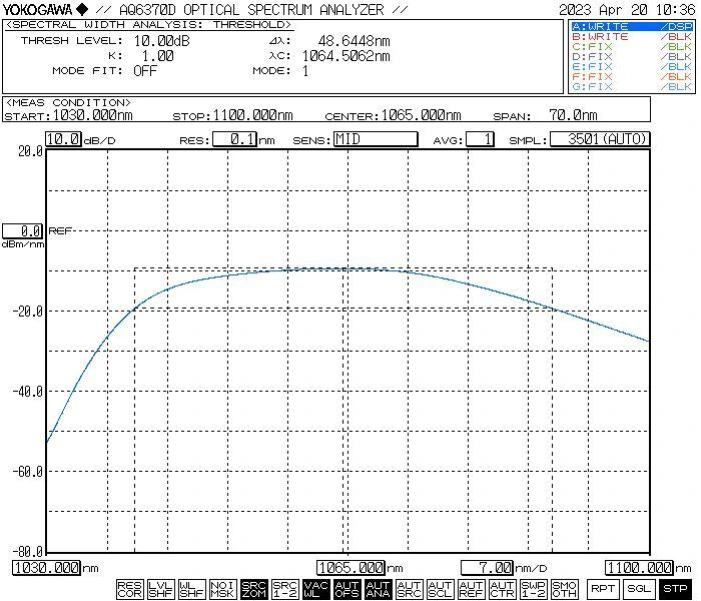

● Typické spektrum
● Standardní příslušenství
|
|
Příslušenství |
Množství |
|
1 |
ASE světelný zdroj (Modul Host) |
1 |
|
2 |
Datový kabel USB-RS232 DB9 |
1 |
|
3 |
Napájecí adaptér (volitelný) |
1 |
|
4 |
Zpráva o testu produktu |
1 |
|
5 |
Návod k obsluze |
1 |
Krok 1. Vybalení a montáž: Prosím zkontrolujte, zda je příslušenství kompletní
před montáží.
Krok 2. Připojení vláknových propojek: Otevřete prachový uzávěr na konektoru nebo přírubě vlákna, zkontrolujte koncovou plochu vlákna a připojte vlákno nebo spojte vlákno s testovaným zařízením nebo měřičem výkonu po potvrzení, že nedochází k žádnému znečištění nebo poškození.
Krok 3. Připojení napájecího adaptéru a Sériový kabel: Připojte modul světelného zdroje a napájecí adaptér; připojit modul světelného zdroje a počítač signálovým kabelem USB-RS232. (Poznámka: Počítač musí nejprve nainstalovat ovladač sériového portu. Řidič může být naleznete na disku CD-ROM nebo získáte od společnosti Box Optronics.)

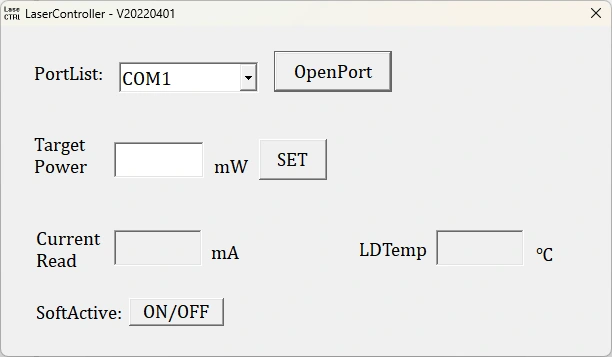

Setp4.Use: Otevřete zdroj světla aktivační spínač; kontrolka výstupu světelného zdroje svítí a je optický výkon. V tomto okamžiku je hodnota pracovního proudu a optického výkonu jsou parametry nastavené hostitelským počítačem při posledním vypnutí. Mohou být upraveno a uloženo v softwaru hostitelského počítače (pouze pro verzi modelu s nastavitelným výkonem).
Krok 5. Po použití klikněte na tlačítko Zavřít, vypněte napájení a odpojte jej připojení vlákna.
|
Jméno |
Vlnová délka |
Výstupní výkon |
Typ vlákna |
Výkon nastavitelný |
Dimenze |
|
ASE |
-XXXX |
-XX |
-XX |
-T |
-X |
|
ASE Světelný zdroj |
1064:1064 nm |
10:10 mW 20:20 mW 30:30 mW 50:50 mW 1H:100mW 5H: 500 mW 1T: 1000 mW |
SM: Ahoj 1060 PM: 980 PM |
T: nastavitelné |
M20 :Modul M27: Modul B: Pracovní stůl |
např.: ASE-1064-10-SM-T-M20
(Informace o objednávce: 1064nm ASE Broadband Light Source, 10mW output výkon, výkon nastavitelný, s vláknem SM Hi1060, balíček modulů).
Pro další přizpůsobené požadavky kontaktujte: sales06@boxoptronics.com
● Podmínky nabídky
(1) EXW:
Pokud máte účet DHL/UPS/FedEx, společnost Box Optronics doporučuje používat EXW. Odesíláme přes váš účet; neúčtujeme náklady na dopravu.
(2) DAP:
Pokud nemáte účet, zaplaťte prosím náklady na dopravu předem produkty.
(3) Jiné
● Platební podmínky
PayPal a T/T jsou k dispozici.
Výroba trvá přibližně 10-15 pracovních dní. (Pokud existují některé skladem, bude odesláno rychleji.)
Mezinárodní logistika může trvat 3-5 pracovních dnů.
● Nedoporučuje se často připojovat a odpojovat optické vlákno konektor na výstupním konci. To pomáhá zabránit kontaminaci prachem, který může zvýšit ztrátu vložení nebo způsobit spálení koncové plochy konektoru.
● Při spouštění se nejprve ujistěte, že je vypínač a klíčový spínač jsou vypnuté, poté připojte napájení. Při vypínání nejprve vypněte klíčový spínač; po zhasnutí kontrolky stavu odpojte napájení. dělat nevypínejte napájení přímo, když je světelný zdroj v provozu.
● Pro modely širokopásmových světelných zdrojů ASE s nižším výstupním výkonem než 200 mW, výstupní vláknový konektor lze připojit k jinému single-modu vláknová zařízení přes odnímatelný adaptér (vláknová příruba). Pokud však koncová tvář konektoru vlákna je kontaminován, je vysoce náchylný k poškození spálením když je laser aktivován – i když je výkon laseru velmi nízký. proto Před připojením optického konektoru musíte použít speciální vlákno čisticí nástroje pro důkladné vyčištění koncové plochy. Kromě toho použijte vlákno čelní inspektor, aby pečlivě prozkoumal povrch a ujistil se, že je celý bez prachu a nečistot před připojením přes vlákno příruba. Během čištění, kontroly a připojení optického konektoru musíte zajistit, aby byl světelný zdroj v deaktivovaném stavu; pod čís okolnosti by měly být tyto operace prováděny, když je světelný zdroj zapnutý vyzařující světlo. Jakmile je použití dokončeno a konektor byl odpojen od jiných optických komponent, musíte okamžitě zakrýt konektor vlákna s ochranným krytem proti prachu.
● Širokopásmové modely světelných zdrojů ASE s výstupním výkonem 200 mW resp vyšší může mít výstupní pigtail zakončený FC/APC konektorem. Tento konektor je však určen výhradně pro výstupní napájení spouštěné uživatelem monitorování (připojením k optickému měřiči výkonu) nebo pro propojení s an Vláknový kolimátor zakončený FC pro nasměrování výstupu laseru do volného prostoru. to důrazně se nedoporučuje používat k přímému spojení přírubový adaptér konektor s pigtaily jiných vláken nebo zařízení vlastněných uživatelem; dělat tak nese značné riziko poškození jak optického konektoru, tak i samotná zesilovací jednotka. Je-li požadováno propojení s jinými vlákny, je doporučuje se používat fúzní spojování; dále zajistit, aby typy spojovaná vlákna jsou vzájemně kompatibilní.
● Zařízení skladujte v suchém prostředí bez vlhkosti.
● Záruční doba:
Bezplatná oprava nebo výměna vad způsobených člověkem do 1 rok od nákupu. Placené servisní služby dostupné po 1 roce.
● Výjimky z bezplatné záruky:
Během bezplatné záruční doby bezplatné opravy nebo výměny budou poskytnuty za vady způsobené problémy s kvalitou produktu. Nicméně, Box Společnost Optronics si vyhrazuje právo odmítnout bezplatné opravy v následujícím textu případy v záruční době:
(1) Škody způsobené přírodními faktory (např. blesk, prach) nebo vlivy prostředí.
(2) Poruchy v důsledku nesprávné obsluhy uživatelem.
(3) Zjevné fyzické poškození způsobené lidskou chybou.
(4) Neoprávněná demontáž, úprava nebo oprava.
(5) Upravené nebo neúplné záruční štítky na krytu.
(6) Poškození nebo ztráta během přepravy.
