Vysoce výkonný 1653,7nm 40mW DFB Butterfly laser

Obsah

1. Zavedení Vysoce výkonný 1653,7nm 40mW DFB Butterfly laser

2. Technické specifikace

3. Vlastnosti produktu

4. Typické aplikace

5. Podrobnosti o produktu

6. Informace pro objednání

7. Datasheet a testsheet

8. Podmínky nabídky a platby

9. Dodací lhůta

10. Provozní poznámky

11. Zajištění kvality a Poprodejní servis

Představení produktu

Vysoce výkonný 1653,7nm 40mW DFB Butterfly Laser využívá vysoce výkonný čip MQW DFB se střední vlnovou délkou 1653,7nm, tolerance vlnové délky +/-1 nm a poměr odmítnutí bočního režimu (SMSR) > 35 dB. Vyznačuje se nízkým prahovým napětím, nízkou spotřebou energie a vysokou spolehlivost. Integrace termistoru, termoelektrického chladiče (TEC) a monitorovací dioda, podporuje dlouhodobý stabilní provoz a je široce používána v systémy detekce plynů, testování pasivních zařízení a snímání optických vláken. Správný zapojení, regulace teploty a proudu jsou během provozu nutné zabraňuje ohýbání a poškození vláken.

Produkt Specifikace

Vlastnosti produktu

● Průmyslový standard 14pinové balení motýlků;

● Vestavěný TEC a monitorovat PD;

● Vysoká stabilita 40mW optický výstup;

● vysoký výkon, multiquantum well (MQW) laser s distribuovanou zpětnou vazbou (DFB).

Aplikace produktů

● Laditelný diodový laser absorpční spektroskopie TDLAS; 

● CH4 monitorování;

● Světelný zdroj pro monitorování životního prostředí a analyzátory plynů.

Produkt Podrobnosti

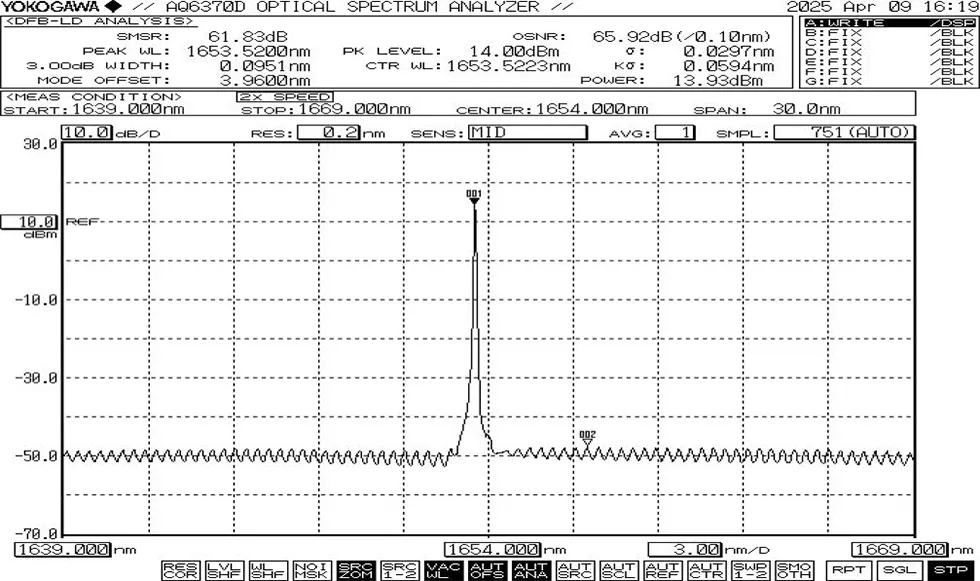

● Typické spektrum: 1653,7nm, +/-1nm WL tolerance.

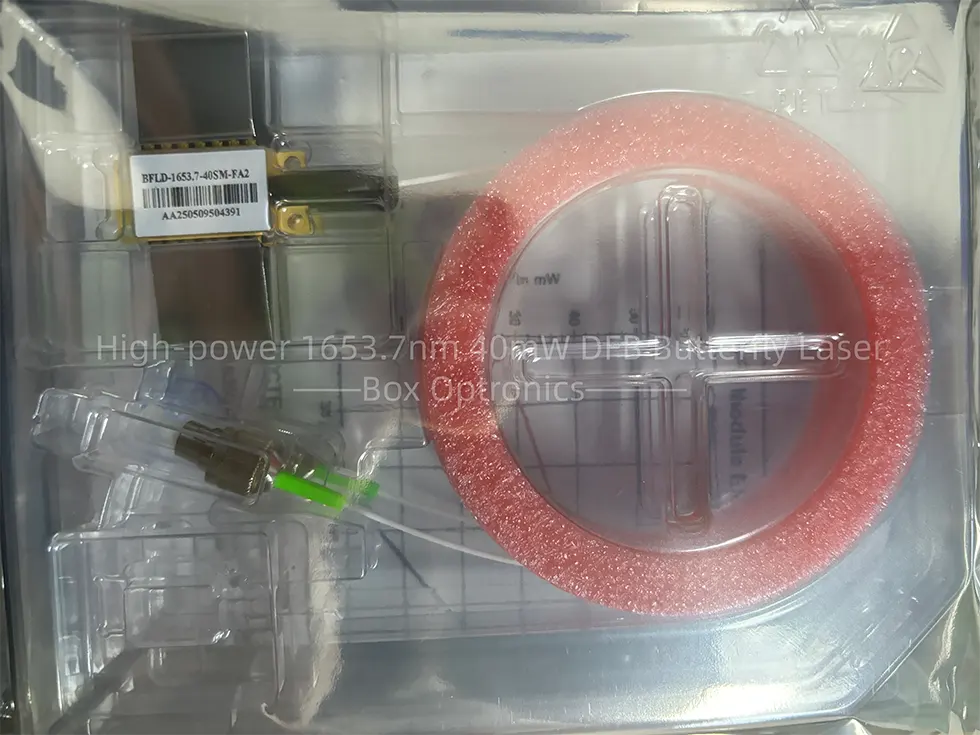

● Příklad balení

Objednávání informace

např.: BFLD-1653-40SM-FA

(Informace o objednávce: Vysoce výkonný 1653,7nm 40mW DFB Butterfly Laser, s SM vláknem, FC/APC konektor, typ 1 pin-out).

Datový list a Testsheet

Datový list

Testsheet

Podmínky nabídky a platby

● Podmínky nabídky

(1) EXW:

Pokud máte účet DHL/UPS/FedEx, společnost Box Optronics doporučuje používat EXW. Odesíláme přes váš účet; neúčtujeme náklady na dopravu.

(2) DAP:

Pokud nemáte účet, zaplaťte prosím náklady na dopravu předem produkty.

(3) Jiné

● Platební podmínky

PayPal a T/T jsou k dispozici.

Dodací lhůta

Výroba trvá přibližně 10 pracovních dnů. (Pokud nějaké jsou skladem, bude odesláno rychleji.)

Mezinárodní logistika může trvat 3-5 pracovních dnů.

Provoz Poznámky

● Optická vlákna jsou křehká; nepoužívejte vlákno k tahání zařízení. Při vkládání nebo vyjímání zařízení ze zásuvky nevyvíjejte tlak nebo zatáhněte za objímku umístěnou v zadní části krytu zařízení. Pro zařízení vybavené konektory, ujistěte se, že jak zařízení, tak konektor vlákna jsou zvednuty současně během instalace nebo demontáže.

● Pokud kolíky vyžadují pájení, teplota pájení nesmí přesáhnout 260 °C a doba pájení nesmí přesáhnout 10 sekund. Zvláštní je třeba věnovat pozornost následujícímu: během procesu pájení, zařízení musí být v beznapájeném stavu a páječka musí být správně uzemněný.

● Před zapnutím zařízení nejprve aktivujte chladič a poté aplikujte napájení v malých krocích, aby nedošlo k přehřátí čipu popř přetížení.

Zajištění kvality a Poprodejní servis

● Záruční doba:

Bezplatná oprava nebo výměna vad způsobených člověkem do 1 rok od nákupu. Placené servisní služby dostupné po 1 roce.

● Výjimky z bezplatné záruky:

Během bezplatné záruční doby bezplatné opravy nebo výměny budou poskytnuty za vady způsobené problémy s kvalitou produktu. Nicméně, Box Společnost Optronics si vyhrazuje právo odmítnout bezplatné opravy v následujícím textu případy v záruční době:

(1) Škody způsobené přírodními faktory (např. blesk, prach) nebo vlivy prostředí.

(2) Poruchy v důsledku nesprávné obsluhy uživatelem.

(3) Zjevné fyzické poškození způsobené lidskou chybou.

(4) Neoprávněná demontáž, úprava nebo oprava.

(5) Upravené nebo neúplné záruční štítky na krytu.

(6) Poškození nebo ztráta během přepravy.
