Laserová dioda DFB SM PM 1580nm

Obsah

1. Představení 1580nm DFB SM PM laserové diody

2. Technické specifikace

3. Funkce produktu

4. Typické aplikace

5. Podrobnosti o produktu

6. Informace pro objednání

7. Datový list a testovací list

8. Podmínky nabídky a platby

9. Dodací lhůta

10. Poznámky k provozu

11. Zajištění kvality a poprodejní servis

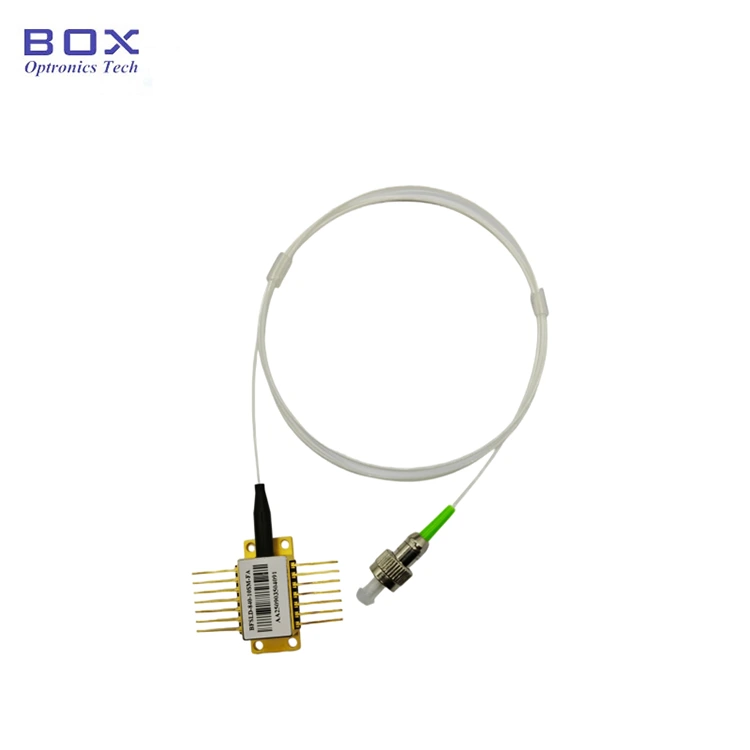

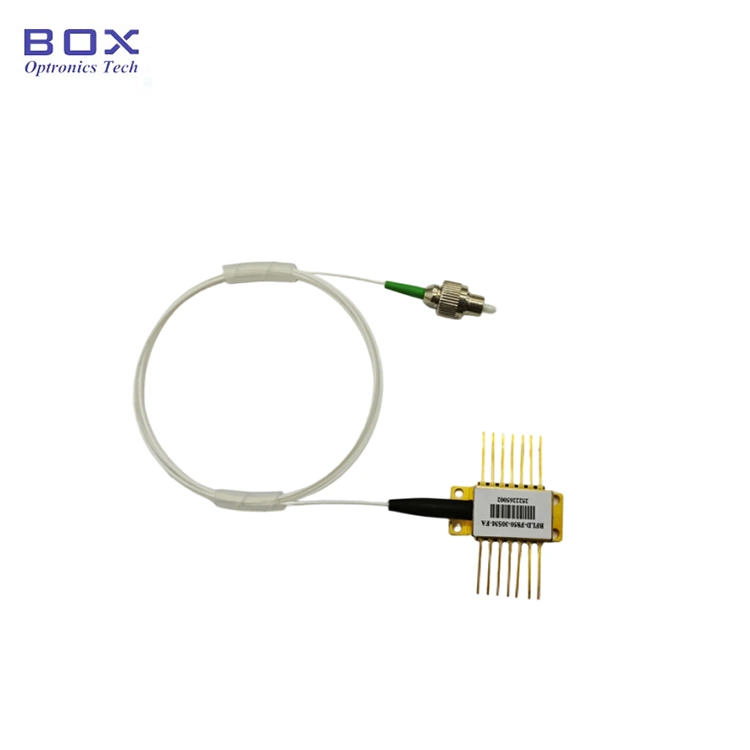

Představení produktu-1580nm DFB SM PM laserová dioda

1580nm DFB SM PM laserová dioda obsahuje prémiový čip MQW DFB se středovou vlnovou délkou 1580nm (±1nm tolerance) a typickým poměrem potlačení bočního režimu 40dB. Je navržen s nízkým prahovým proudem, nízkou spotřebou energie a vysokou spolehlivostí a je plně integrován s termistorem, TEC a monitorovací diodou pro nepřetržitý stabilní výkon. Perfektně se hodí pro detekci plynů, testování pasivních zařízení a aplikace snímání optických vláken.

Specifikace produktu-1580nm DFB SM PM laserová dioda

Vlastnosti produktu-1580nm DFB SM PM laserová dioda

● Multi-Quantum Well (MQW) lasery s distribuovanou zpětnou vazbou (DFB);

● 14pinový motýlkový balíček s vysokou stabilitou;

● Integrovaný termistor, TEC a monitorovací fotodioda;

● Nízký prahový proud a nízká spotřeba energie;

● Typ vlákna může být SMF-28e nebo vlákno PM.

Aplikace produktu-1580nm DFB SM PM laserová dioda

● Optický vláknový senzor;

● Světelný zdroj pro testování a měření;

● Systémy detekce plynu;

● Pasivní testování optických zařízení;

● Komunikace pomocí optických vláken.

Podrobnosti o produktu-1580nm DFB SM PM laserová dioda

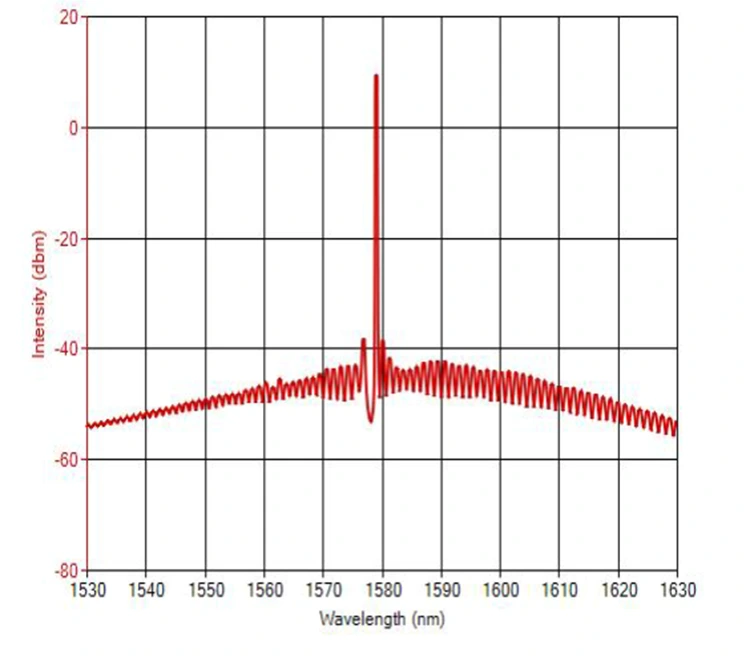

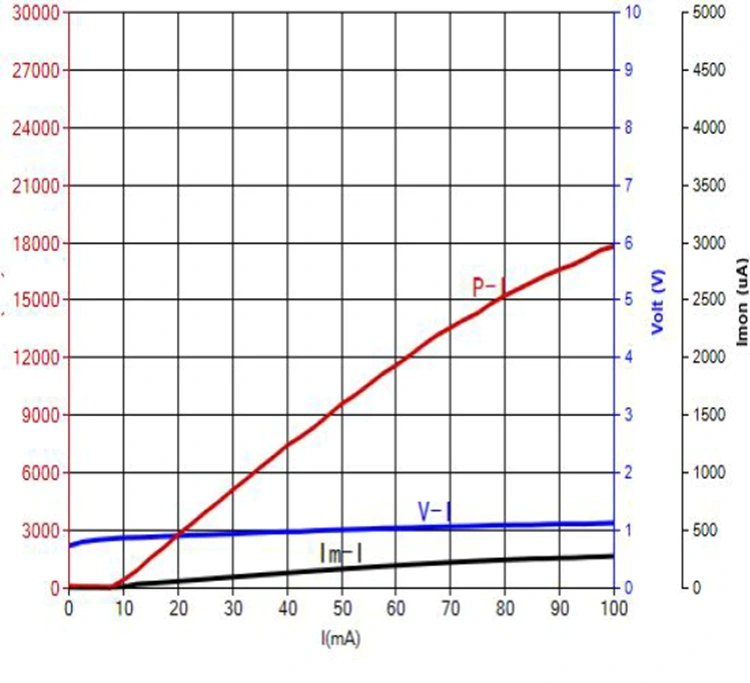

● Typické spektrum a PIV: 1580nm 10mW, tolerance +/-1nm WL.

● Výkres obalu a definice PIN-OUT (jednotka: mm)-1580nm DFB SM PM laserová dioda

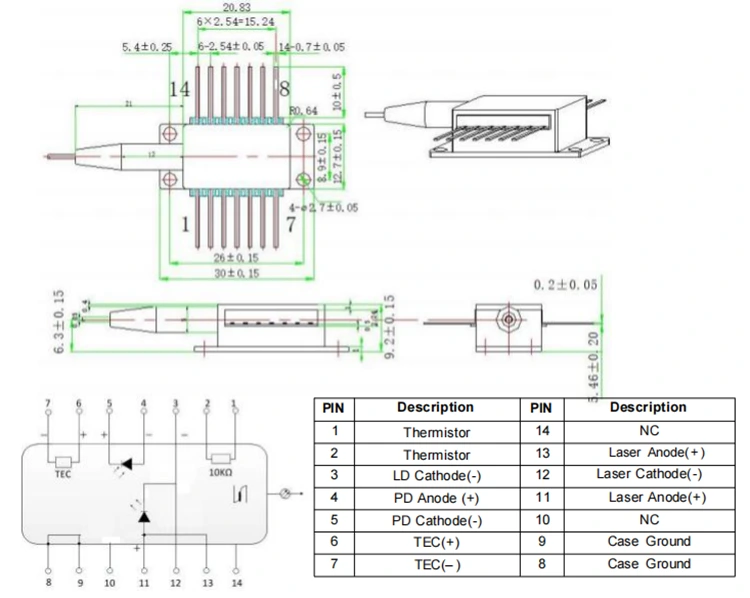

>>>Kolík typu 1

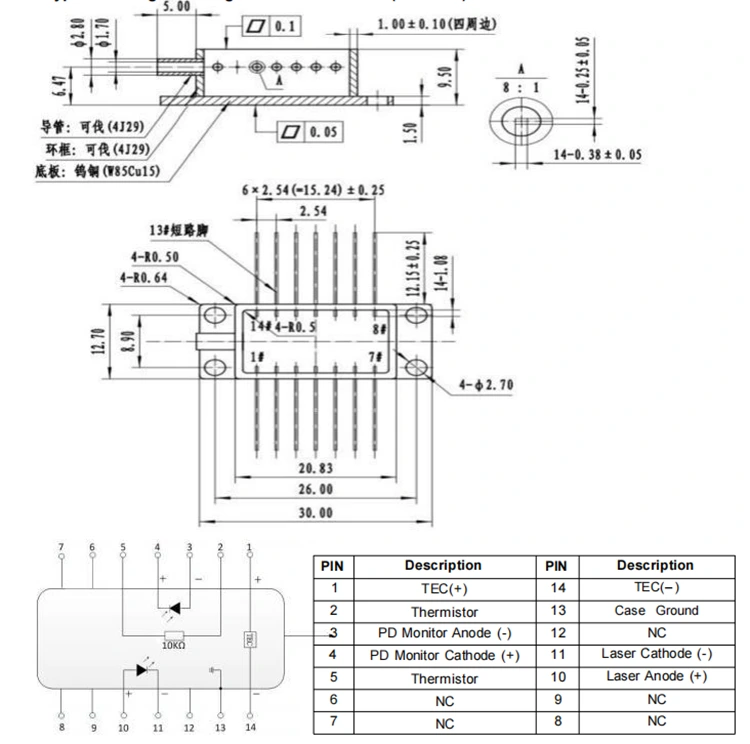

>>>Kolík typu 2

Informace pro objednání-1580nm DFB SM PM laserová dioda

např.: BFLD-1580-10SM-FA2
(Informace pro objednávku: 1580nm DFB laserová dioda, 14pinový motýlkový balíček, výstupní výkon 10mW, s SM vláknem, FC/APC konektor, typ2 pin-out).

Datový list a Testsheet-1580nm DFB SM PM laserová dioda

Datový list

Testsheet

Podmínky nabídky a platby-1580nm DFB SM PM laserová dioda

● Podmínky nabídky

(1) EXW:

Pokud máte účet DHL/UPS/FedEx, společnost Box Optronics vám doporučuje používat EXW. Odesíláme přes váš účet; neúčtujeme náklady na dopravu.

(2) DAP:

Pokud nemáte účet, zaplaťte prosím náklady na dopravu za produkty předem.

(3) Jiné

● Platební podmínky

PayPal a T/T jsou k dispozici.

Průběžná doba-1580nm DFB SM PM laserová dioda

Výroba: 10 pracovních dnů. (Pokud jsou nějaké skladem, bude odesláno rychleji.)

Mezinárodní logistika: 3-5 pracovních dnů.

Provozní poznámky-1580nm DFB SM PM laserová dioda

● Optická vlákna jsou křehká; nepoužívejte vlákno k vytahování zařízení. Při vkládání nebo vyjímání zařízení z objímky netlačte ani netahejte za objímku umístěnou v zadní části krytu zařízení. U zařízení vybavených konektory zajistěte, aby se zařízení i optický konektor během instalace nebo demontáže zvedly současně.

● Pokud kolíky vyžadují pájení, teplota pájení nesmí překročit 260°C a doba pájení nesmí přesáhnout 10 sekund. Zvláštní pozornost je třeba věnovat následujícímu: během procesu pájení musí být zařízení ve stavu bez napájení a páječka musí být řádně uzemněna.

● Před zapnutím zařízení nejprve aktivujte chladič a poté v malých krocích zapojte napájení, abyste zabránili přehřátí nebo přetížení čipu.

Zajištění kvality a poprodejní servis-1580nm DFB SM PM laserová dioda

● Záruční doba:

Bezplatná oprava nebo výměna za vady nezpůsobené člověkem do 1 roku od nákupu. Placené servisní služby dostupné po 1 roce.

● Výjimky z bezplatné záruky:

Během bezplatné záruční doby budou poskytovány bezplatné opravy nebo náhradní služby pro závady způsobené problémy s kvalitou produktu. Společnost Box Optronics si však vyhrazuje právo odmítnout bezplatné opravy v následujících případech během záruční doby:

(1) Škody způsobené přírodními faktory (např. bleskem, prachem) nebo vlivy prostředí.

(2) Poruchy v důsledku nesprávné obsluhy uživatelem.

(3) Zjevné fyzické poškození způsobené lidskou chybou.

(4) Neoprávněná demontáž, úprava nebo oprava.

(5) Změněné nebo neúplné záruční štítky na krytu.

(6) Poškození nebo ztráta během přepravy.
