1625nm DFB BTF laserová dioda

Obsah

1. Představení 1625nm Laserová dioda DFB BTF

2. Technické specifikace

3. Vlastnosti produktu

4. Typické aplikace

5. Podrobnosti o produktu

6. Informace pro objednání

7. Datasheet a testsheet

8. Podmínky nabídky a platby

9. Dodací lhůta

10. Provozní poznámky

11. Zajištění kvality a Poprodejní servis

Představení produktu

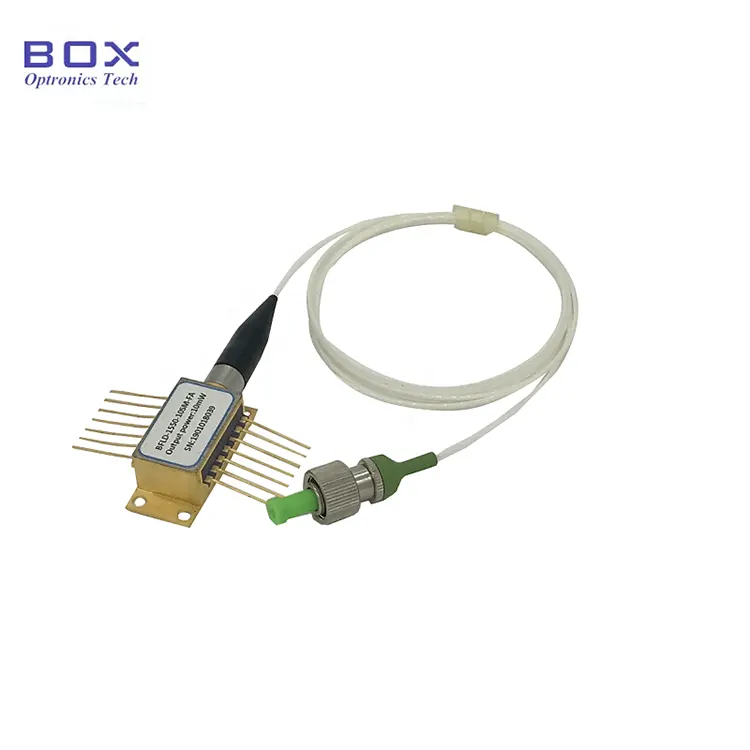

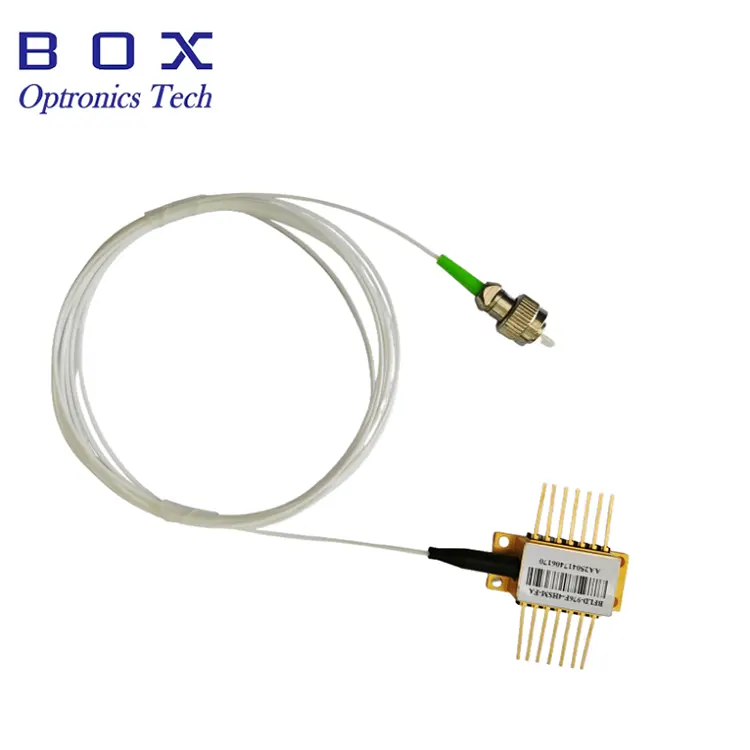

1625nm 10mW DFB motýlková laserová dioda s vícekvantová struktura DFB a 14pinový motýlkový balíček. Integruje se TEC a termistor, podporuje SMF-28e single-mode nebo zachování polarizace vláknový výstup s centrální vlnovou délkou 1625nm a typickým výstupním výkonem 10 mW. Vyznačuje se vysokým SMSR a vynikajícím spektrálním výkonem. Prosím o kontrolu proud měniče, napětí a teplota tavení, poskytují ESD a teplotu ochranu a nepřekračujte absolutní maximální hodnoty.

Produkt Specifikace

Vlastnosti produktu-

● Multi-Quantum lasery Well (MQW) Distributed Feedback (DFB);

● Vláknina typ může být SMF-28e nebo PM vlákno;

● Stabilní 10mW výstup, vysoká SMSR a dobrá optická izolace;

● Široká teplota rozsah: -20~ +70℃.

Aplikace produktů

● Optické vlákno komunikace;

● Optický vláknový senzor;

● Ethylen (C2H4) plyn snímání.

Produkt Podrobnosti

● Typické spektrum: 1625nm, +/-3nm WL tolerance.

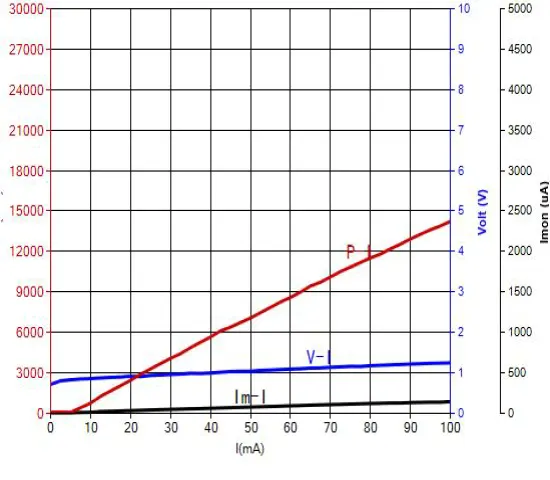

● Laserová dioda PIV-1625nm 10mW DFB BTF

Objednávání informace

např.: BFLD-1625-10SM-FA

(Informace o objednávce: 1625nm DFB BTF laserová dioda, výstupní výkon 10mW, s SM vláknem, FC/APC konektor, typ 1 pin-out).

Datový list a Testsheet

Datový list

Testsheet

Podmínky nabídky a platba

● Podmínky nabídky

(1) EXW:

Pokud máte účet DHL/UPS/FedEx, společnost Box Optronics doporučuje používat EXW. Odesíláme přes váš účet; neúčtujeme náklady na dopravu.

(2) DAP:

Pokud nemáte účet, zaplaťte prosím náklady na dopravu předem produkty.

(3) Jiné

● Platební podmínky

PayPal a T/T jsou k dispozici.

Dodací lhůta

Výroba trvá přibližně 10 pracovních dnů. (Pokud nějaké jsou skladem, bude odesláno rychleji.)

Mezinárodní logistika může trvat 3-5 pracovních dnů.

Provoz Poznámky

● Při provozu toto zařízení vysílá laserový paprsek o vysoké intenzitě; dělat nedívejte se přímo do konce vlákna, protože by to mohlo způsobit poranění očí.

● Toto zařízení je citlivé na elektrostatický náboj; proto přísné dodržování antistatická ochranná opatření jsou vyžadována při balení, přepravě, a použití. Kromě toho je třeba přijmout opatření, aby se zabránilo napájení přepětí, protože v opačném případě může dojít k trvalému poškození zařízení (např. zajištění správného uzemnění zařízení a nošení antistatického náramku).

● Pokud kolíky vyžadují pájení, teplota pájení nesmí přesáhnout 260 °C a doba pájení nesmí přesáhnout 10 sekund. Zvláštní je třeba věnovat pozornost následujícímu: během procesu pájení, zařízení musí být v beznapájeném stavu a páječka musí být správně uzemněný.

Zajištění kvality a Poprodejní servis

● Záruční doba:

Bezplatná oprava nebo výměna vad způsobených člověkem do 1 rok od nákupu. Placené servisní služby dostupné po 1 roce.

● Výjimky z bezplatné záruky:

Během bezplatné záruční doby bezplatné opravy nebo výměny budou poskytnuty za vady způsobené problémy s kvalitou produktu. Nicméně, Box Společnost Optronics si vyhrazuje právo odmítnout bezplatné opravy v následujícím textu případy v záruční době:

(1) Škody způsobené přírodními faktory (např. blesk, prach) nebo vlivy prostředí.

(2) Poruchy v důsledku nesprávné obsluhy uživatelem.

(3) Zjevné fyzické poškození způsobené lidskou chybou.

(4) Neoprávněná demontáž, úprava nebo oprava.

(5) Upravené nebo neúplné záruční štítky na krytu.

(6) Poškození nebo ztráta během přepravy.
