1392nm 10mW DFB Butterfly laserová dioda

Obsah

1. Zavedení 1392nm 10mW DFB motýlková laserová dioda

2. Technické specifikace

3. Vlastnosti produktu

4. Typické aplikace

5. Podrobnosti o produktu

6. Informace pro objednání

7. Datasheet a testsheet

8. Podmínky nabídky a platby

9. Dodací lhůta

10. Provozní poznámky

11. Zajištění kvality a Poprodejní servis

Představení produktu

1392nm DFB vláknový laser se 14pinovým motýlkem pouzdro, centrální vlnová délka 1392nm, typický výstupní výkon 10mW. vestavěný TEC, termistor a monitor PD, podporující SM vlákno nebo PM vlákno. Používá se hlavně ve snímání H2O, optických přístrojích a testovacích světelných zdrojích. Poznámka: Kabel by správná definice PIN, udržujte konec vlákna čistý, pod kontrolou TEC. Přepětí, nadproud, ESD, vysokoteplotní pájení a nadměrné ohýbání vláken je zakázáno.

Produkt Specifikace

Produkt Vlastnosti

● vysoký výkon, laser s distribuovanou zpětnou vazbou (DFB) multi-quantum well (MQW);

● SMF-28e nebo vlákno PM1550;

● Průmysl standardní hermeticky uzavřené 14pinové motýlkové balení;

● Vestavěný TEC a PD.

Produkt Aplikace

● Distribuovaná optická vlákna snímání;

● Komunikace z optických vláken testovací zařízení

● Koncentrace vodní páry detekce;

● Jádrový zdroj světla pro systémy TDLAS (Laditelná diodová laserová absorpční spektroskopie);

● Výzkum a laboratoř Nástroje.

Produkt Podrobnosti

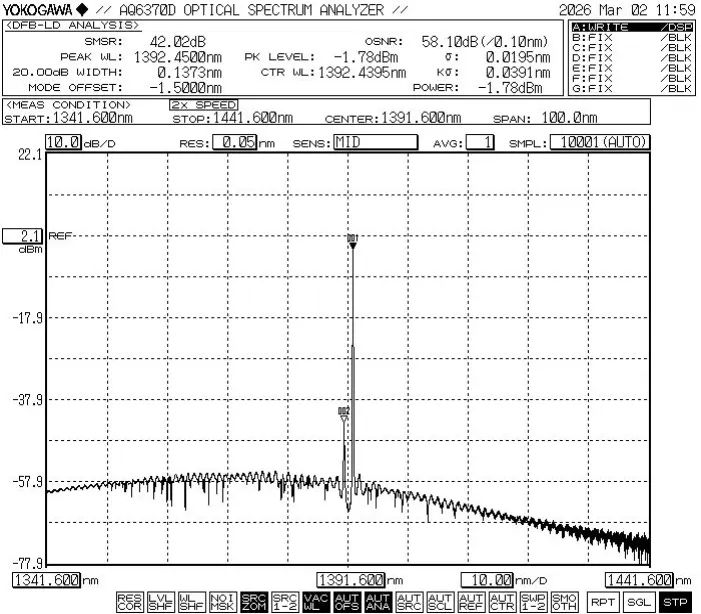

● Typické spektrum: 1392nm, +/-1nm WL tolerance.

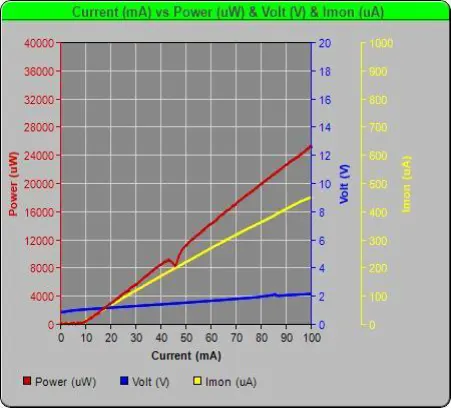

● PIV-1392nm 10mW DFB Butterfly laserová dioda

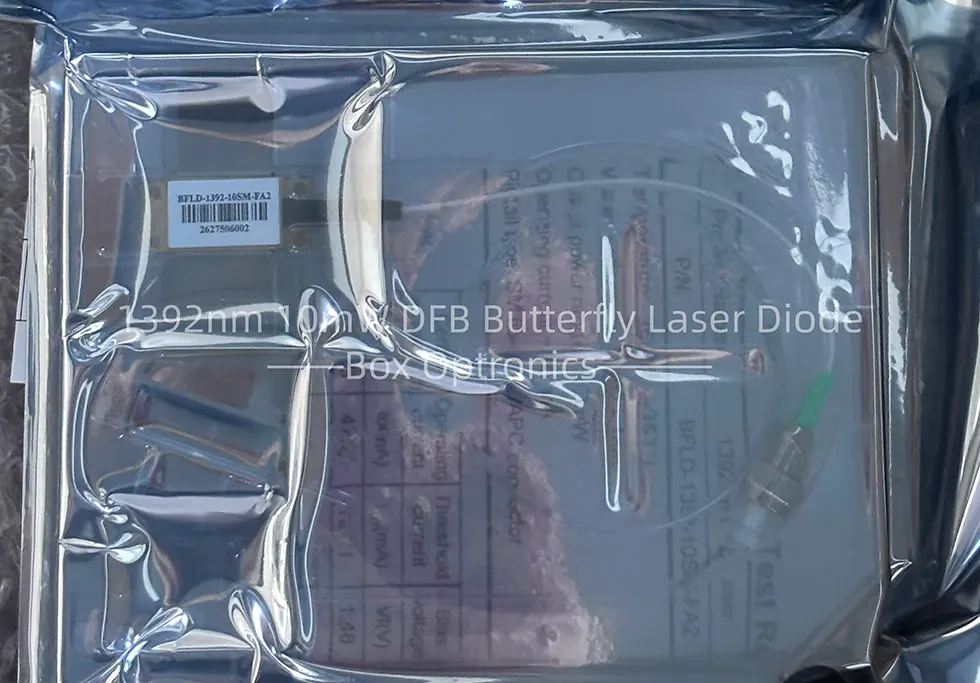

● Příklad balení

Objednávání informace

např.: BFLD-1392-10SM-FA2

(Informace o objednávce: 1392nm 10mW DFB Butterfly Laser Diode, s SM vlákno, FC/APC konektor, typ 2 pin-out).

Datový list a Testsheet

Datový list

Testsheet

Podmínky nabídky a platba

● Podmínky nabídky

(1) EXW:

Pokud máte účet DHL/UPS/FedEx, společnost Box Optronics doporučuje používat EXW. Odesíláme přes váš účet; neúčtujeme náklady na dopravu.

(2) DAP:

Pokud nemáte účet, zaplaťte prosím náklady na dopravu předem produkty.

(3) Jiné

● Platební podmínky

PayPal a T/T jsou k dispozici.

Dodací lhůta

Výroba trvá přibližně 10 pracovních dnů. (Pokud nějaké jsou skladem, bude odesláno rychleji.)

Mezinárodní logistika může trvat 3-5 pracovních dnů.

Provozní poznámky

● Při provozu toto zařízení vysílá laserový paprsek o vysoké intenzitě; dělat nedívejte se přímo do konce vlákna, protože by to mohlo způsobit poranění očí.

● Toto zařízení je citlivé na elektrostatický náboj; proto přísné dodržování při balení jsou vyžadována antistatická ochranná opatření, dopravu a použití. Kromě toho je třeba přijmout preventivní opatření přepětí v napájení, protože v opačném případě může dojít k trvalému poškození zařízení (např. zajištění správného uzemnění zařízení a nošení antistatického poutko na zápěstí).

● Ověřte stabilitu provozního obvodu produktu, abyste předešli poškození způsobené pulzními proudy.

● Optická vlákna jsou křehká; nepoužívejte vlákno k tahání zařízení. Při vkládání nebo vyjímání zařízení ze zásuvky nevyvíjejte tlak nebo zatáhněte za objímku umístěnou v zadní části krytu zařízení. Pro zařízení vybavené konektory, ujistěte se, že jak zařízení, tak konektor vlákna jsou zvednuty současně během instalace nebo demontáže.

● Pokud kolíky vyžadují pájení, teplota pájení nesmí přesáhnout 260 °C a doba pájení nesmí přesáhnout 10 sekund. Zvláštní je třeba věnovat pozornost následujícímu: během procesu pájení, zařízení musí být v beznapájeném stavu a páječka musí být správně uzemněný.

● Při používání zařízení přísně dodržujte provozní napětí a aktuální rozsahy uvedené v datovém listu. Klíčové parametry – včetně Ith (prahový proud), Iop max (maximální provozní proud), Vop max (maximální Provozní napětí) a λc (středová vlnová délka) – měly by být uvedeny konkrétně v protokolu o zkoušce poskytnutém v době odeslání. Poznámka: Provoz překročení absolutních maximálních hodnot může způsobit trvalé poškození zařízení.

Zajištění kvality a Poprodejní servis

● Záruční doba:

Bezplatná oprava nebo výměna vad způsobených člověkem do 1 rok od nákupu. Placené servisní služby dostupné po 1 roce.

● Výjimky z bezplatné záruky:

Během bezplatné záruční doby bezplatné opravy nebo výměny budou poskytnuty za vady způsobené problémy s kvalitou produktu. Nicméně, Box Společnost Optronics si vyhrazuje právo odmítnout bezplatné opravy v následujícím textu případy v záruční době:

(1) Škody způsobené přírodními faktory (např. blesk, prach) nebo vlivy prostředí.

(2) Poruchy v důsledku nesprávné obsluhy uživatelem.

(3) Zjevné fyzické poškození způsobené lidskou chybou.

(4) Neoprávněná demontáž, úprava nebo oprava.

(5) Upravené nebo neúplné záruční štítky na krytu.

(6) Poškození nebo ztráta během přepravy.
