1532nm DFB BTF laserová dioda

Obsah

1. Představení 1532nm Laserová dioda DFB BTF

2. Technické specifikace

3. Vlastnosti produktu

4. Typické aplikace

5. Podrobnosti o produktu

6. Informace pro objednání

7. Datasheet a testsheet

8. Podmínky nabídky a platby

9. Dodací lhůta

10. Provozní poznámky

11. Zajištění kvality a Poprodejní servis

Představení produktu

1532nm DFB BTF laserová dioda se střední vlnovou délkou 1532,68nm (ITU CH56), optický výstupní výkon 10mW. Vestavěný TEC a termistor umožnit stabilní provoz. Během provozu připojte správně podle definice pin-out, ovládání hnacího proudu a teploty v rámci jmenovité hodnoty dosah a vyvarujte se poškození ESD a přepětí.

Produkt Specifikace

Vlastnosti produktu

● Motýl balíček, vestavěný TEC;

● Široká teplota spolehlivost; 

● Vysoká spolehlivost, rychlá odezva, dobrá stabilita.

Aplikace produktů

● C2H2 Plynný acetylen snímání; 

● Optické vlákno Komunikace a mikrovlnný fotonický přenos;

● Laserové dálkoměry.

Produkt Podrobnosti

● Typické spektrum: 1532,68nm, tolerance vlnové délky +/-0,5nm.

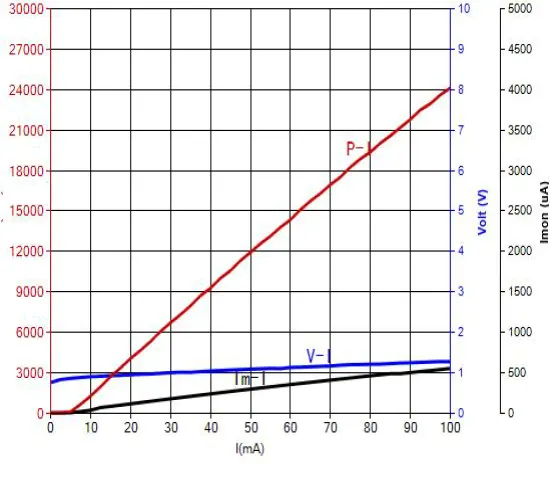

● PIV-1532nm 10mW DFB BTF laser Dioda

● FAQ-1532nm DFB BTF laserová dioda

(1) Co je balíček BTF?

--BTF (Butterfly) balíček je standardní 14kolíkový motýlkový balíček, nejběžnější průmyslový obalový formát v optoelektronice průmysl. Tento balíček integruje laserový čip, TEC kontrolu teploty, termistor a fotodioda, které nabízejí vynikající hermetiku a teplo manažerský výkon. Neexistuje žádný zásadní rozdíl od standardu balení motýlů; „BTF“ se běžně používá jako zkratka pro „Butterfly“ v produktu pojmenování.

(2) Jaké režimy pohonu tento produkt podporuje?

--1532nm DFB BTF laserová dioda podporuje kontinuální vlnu (CW) operace. Doporučuje se nízkošumový zdroj konstantního proudu (prah proud přibližně 5-20 mA, provozní proud 50-90 mA), spolu s TEC regulátor pro stabilizaci teploty (obvykle nastaven na 25 °C).

(3) Je k dispozici testování vzorků?

--Je podporováno testování vzorků a maloobjemová zkušební výroba. Pro hromadné nákupy nabízíme objemové ceny a odstupňované nabídky.

Objednávání informace

např.: BFLD-CH56-10SM-FA

(Informace o objednávce: 1532nm DFB BTF laserová dioda, výstupní výkon 10mW, s SM vlákno, FC/APC konektor, typ 1 pin-out).

Datový list a Testsheet

Datový list

Testsheet

Podmínky nabídky a platba

● Podmínky nabídky

(1) EXW:

Pokud máte účet DHL/UPS/FedEx, společnost Box Optronics doporučuje používat EXW. Odesíláme přes váš účet; neúčtujeme náklady na dopravu.

(2) DAP:

Pokud nemáte účet, zaplaťte prosím náklady na dopravu předem produkty.

● Platební podmínky

PayPal a T/T jsou k dispozici.

Dodací lhůta

Výroba trvá přibližně 10 pracovních dnů. (Pokud nějaké jsou skladem, bude odesláno rychleji.)

Mezinárodní logistika může trvat 3-5 pracovních dnů.

Provoz Poznámky

● Při provozu toto zařízení vysílá laserový paprsek o vysoké intenzitě; dělat nedívejte se přímo do konce vlákna, protože by to mohlo způsobit poranění očí.

● Toto zařízení je citlivé na elektrostatický náboj; proto přísné dodržování při balení jsou vyžadována antistatická ochranná opatření, dopravu a použití. Kromě toho je třeba přijmout preventivní opatření přepětí v napájení, protože v opačném případě může dojít k trvalému poškození zařízení (např. zajištění správného uzemnění zařízení a nošení antistatického poutko na zápěstí).

● Optická vlákna jsou křehká; nepoužívejte vlákno k tahání zařízení. Při vkládání nebo vyjímání zařízení ze zásuvky nevyvíjejte tlak nebo zatáhněte za objímku umístěnou v zadní části krytu zařízení. Pro zařízení vybavené konektory, ujistěte se, že jak zařízení, tak konektor vlákna jsou zvednuty současně během instalace nebo demontáže.

● Před zapnutím všech součástí nejprve aktivujte chladič a poté pokračujte v postupných krocích zapínání, abyste zabránili přehřátí čipu a přetížení.

● Během procesu zapínání nikdy nepřipojujte přímo vysoký proud, např hrozí poškození čipu. Místo toho zapněte zařízení na aktuální úrovni blízko prahové hodnoty čipu a poté postupně zvyšujte proud v malém přírůstky, dokud nedosáhnete požadované úrovně.

Zajištění kvality a Poprodejní servis

● Záruční doba:

Bezplatná oprava nebo výměna vad způsobených člověkem do 1 rok od nákupu. Placené servisní služby dostupné po 1 roce.

● Výjimky z bezplatné záruky:

Během bezplatné záruční doby bezplatné opravy nebo výměny budou poskytnuty za vady způsobené problémy s kvalitou produktu. Nicméně, Box Společnost Optronics si vyhrazuje právo odmítnout bezplatné opravy v následujícím textu případy v záruční době:

(1) Škody způsobené přírodními faktory (např. blesk, prach) nebo vlivy prostředí.

(2) Poruchy v důsledku nesprávné obsluhy uživatelem.

(3) Zjevné fyzické poškození způsobené lidskou chybou.

(4) Neoprávněná demontáž, úprava nebo oprava.

(5) Upravené nebo neúplné záruční štítky na krytu.

(6) Poškození nebo ztráta během přepravy.
