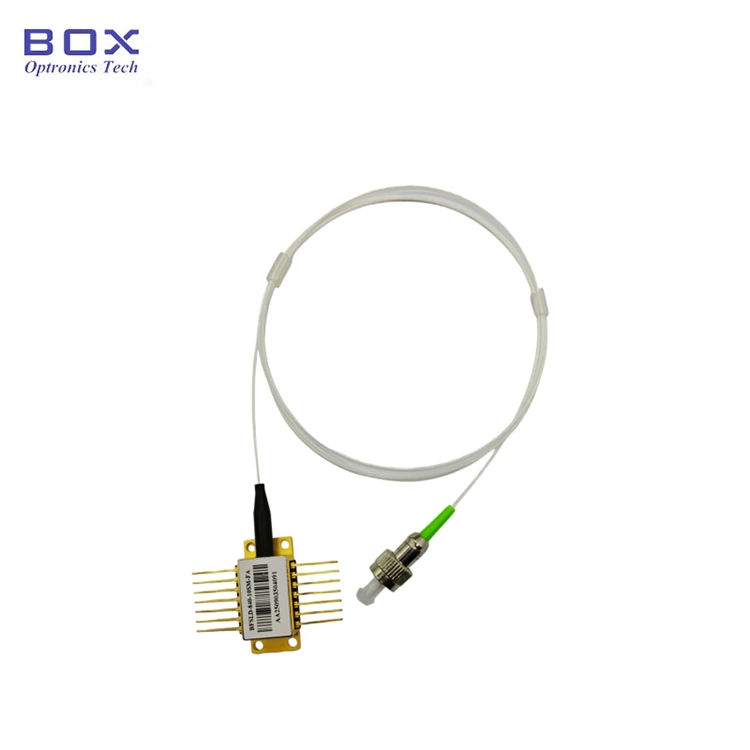

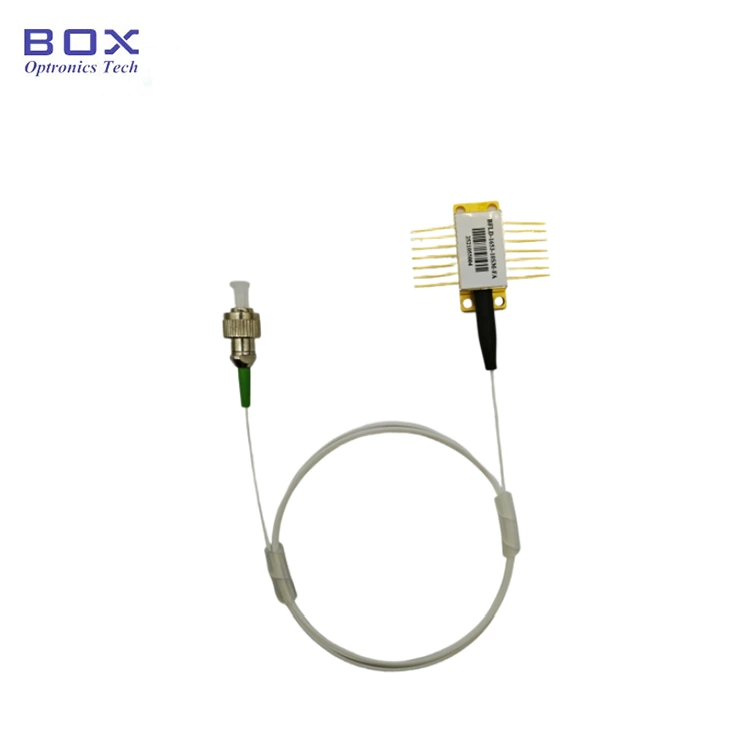

Laserová dioda DFB 1574nm pro snímání CO2 poskytuje optický výstupní výkon 10 mW nebo 20 mW prostřednictvím jednovidového vlákna nebo vlákna udržujícího polarizaci s konektorem FC/APC.
Díky úzké šířce spektrální čáry typické 3 MHz (FWHM) a vysokému poměru potlačení bočního režimu ≥ 35 dB (typicky 40 dB) poskytuje laser DFB spektrální čistotu a přesnost vlnové délky požadovanou pro laditelnou diodovou laserovou absorpční spektroskopii (TDLAS) a další techniky detekce plynů s vysokým rozlišením.
Je umístěn v průmyslovém standardním 14pinovém motýlkovém balení se dvěma možnostmi konfigurace vývodů, integrovaným s TEC, termistorem, monitorem PD a izolátorem. Laser je kompatibilní se standardními deskami motýlkových laserových ovladačů a systémy.
· Středová vlnová délka: 1574nm (rozsah 1573–1575nm), přizpůsobená linii absorpce plynu CO2
· Vysoký optický výstupní výkon: 10 mW nebo 20 mW
· Široká modulační šířka pásma: typická 2,5 GHz (-3 dB)
· Vestavěný optický izolátor: ≥30dB izolace
· Integrovaný termoelektrický chladič (TEC) a 10kΩ termistor pro stabilizaci vlnové délky
· Teplotní koeficient vlnové délky: typický 0,09nm/°C (15°C až 35°C)
· Koeficient vlnového proudu: 0,01nm/mA typický pro ladění vlnové délky
· Standardní průmyslový 14pinový motýlkový balíček, možnosti vývodů typu 1 a typu 2
· Nízkoprahový proud: 10mA~35mA
· Integrovaná fotodioda monitoru pro sledování napájení
· Detekce a monitorování plynů CO2 na základě laditelné diodové laserové absorpční spektroskopie (TDLAS)
· Spektroskopie s modulací vlnové délky (WMS) pro vysoce citlivý CO₂ a detekci stopových plynů
· Snímací systémy z optických vláken založené na FBG a interferometrických měřicích technikách
· Zařízení pro testování a měření komunikace optických vláken
· Aplikace analýzy dechu a biomedicínského snímání plynů
· Výzkum a vývoj v laboratořích fotoniky a optického snímání
· Integrace OEM do analyzátorů plynů a nástrojů pro monitorování životního prostředí
|
Parametr |
Symbol |
Stav |
Min. |
Typ. |
Max. |
Jednotka |
|
Skladovací teplota |
Ts |
- |
-40 |
- |
85 |
°C |
|
Teplota provozního pouzdra |
Nahoru |
- |
-20 |
- |
70 |
°C |
|
dopředný proud |
LI |
CW |
- |
- |
200 |
mA |
|
Reverzní napětí laseru |
VLR |
- |
- |
- |
2 |
V |
|
PDforward Current |
IFPD |
- |
- |
1.1 |
5 |
mA |
|
PD Reverzní napětí |
VRPD |
- |
- |
5 |
10 |
V |
|
TEC proud |
ITEC |
- |
- |
0.8 |
1.5 |
A |
|
Napětí TEC |
VTEC |
- |
- |
1.5 |
3.5 |
V |
|
Parametr |
Symbol |
Zkušební podmínka |
Min. |
Typ. |
Max. |
Jednotka |
|
Středová vlnová délka |
λc |
TL = 15-35 °C, CW |
1573 |
1574 |
1575 |
nm |
|
Optický výstupní výkon |
PO |
- |
10 |
- |
- |
mW |
|
Prahový proud |
ITH |
- |
- |
10 |
35 |
mA |
|
Svahová účinnost |
η |
CW, výstup 5mW |
0.05 |
0.11 |
0.2 |
mW/mA |
|
Provozní proud |
Iop |
PO=10mW, CW |
- |
100 |
120 |
mA |
|
Spektrální šířka čáry |
LW |
FWHM |
- |
3 |
- |
MHz |
|
Laserforward napětí |
VF |
CW, výstup 10mW |
- |
1.2 |
3.0 |
V |
|
Monitor temného proudu |
ID |
- |
- |
- |
0.1 |
μA |
|
Šířka pásma (-3dB) |
BW |
- |
- |
2.5 |
- |
GHz |
|
Poměr potlačení bočního režimu |
SMSR |
CW |
35 |
40 |
- |
dB |
|
Optická izolace |
- |
-10 |
30 |
- |
- |
dB |
|
Relativní intenzita hluku |
RIN |
CW, výstup 5mW |
- |
-145 |
- |
dB/Hz |
|
TEC Nastavit teplotu |
Ts |
- |
15 |
- |
35 |
°C |
|
Vstupní impedance |
ZIN |
- |
22 |
25 |
28 |
Ω |
|
Proud termistoru |
ITC |
- |
10 |
- |
100 |
μA |
|
Odpor termistoru |
RTH |
TL = 25 °C |
9.5 |
10 |
10.5 |
kΩ |
|
TEC proud |
ITEC |
TL = 25 °C, TC = 70 °C |
- |
- |
1.5 |
A |
|
Napětí TEC |
VTEC |
TL = 25 °C, TC = 70 °C |
- |
- |
3.5 |
V |
|
Kapacita TEC |
ΔT |
Tc = 70 °C |
- |
- |
50 |
°C |
|
Drift vlnové délky (EOL) |
Δλ |
25letá životnost |
- |
- |
±0,1 |
nm |
|
Teplotní koeficient vlnové délky |
Δλ/ΔT |
TEC 15 °C až 35 °C |
- |
0.09 |
- |
nm/°C |
|
Koeficient proudu vlnové délky |
Δλ/ΔI |
- |
- |
0.01 |
- |
nm/mA |
|

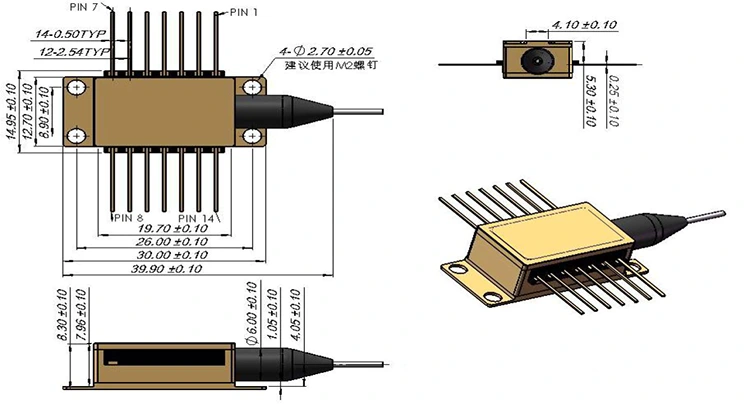

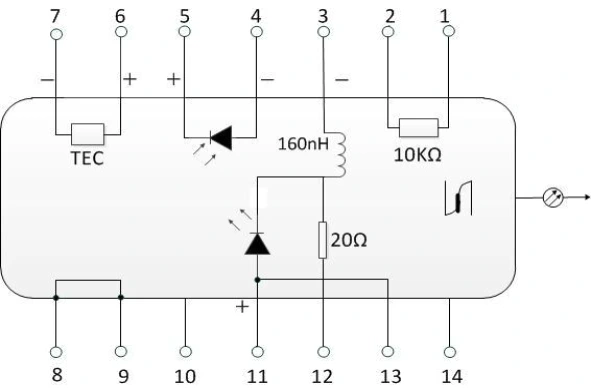

Kolík |
Popis |
Kolík |
Popis |
|
1 |
Termistor |
14 |
NC (bez připojení) |
|
2 |
Termistor |
13 |
Laserová anoda (+) |
|
3 |
Laser DC Bias (katoda) (-) |
12 |
Laserová RF katoda (-) |
|
4 |
Anoda monitoru PD (-) |
11 |
Laserová anoda (+) |
|
5 |
Katoda PD monitoru (+) |
10 |
NC (bez připojení) |
|
6 |
TEC (+) |
9 |
Případ Ground |
|
7 |
TEC (-) |
8 |
Případ Ground |
|
Kolík |
Popis |
Kolík |
Popis |
|
1 |
TEC (+) |
14 |
TEC (-) |
|
2 |
Termistor |
13 |
Případ Ground |
|
3 |
Anoda monitoru PD (-) |
12 |
NC (bez připojení) |
|
4 |
Katoda PD monitoru (+) |
11 |
Laserová katoda (-) |
|
5 |
Termistor |
10 |
Laserová anoda (+) |
|
6 |
NC (bez připojení) |
9 |
NC (bez připojení) |
|
7 |
NC (bez připojení) |
8 |
NC (bez připojení) |
BFLD – XXXX – XX – XX – XX X
Příklad: BFLD-1574-20PM-FA2
|
Pole |
Kód |
Popis |
|
Typ laseru |
BFLD |
Řada laserových diod DFB |
|
Vlnová délka |
1574 |
1574 nm (ostatní dostupné vlnové délky: 1030, 1064, 1392, 1653, 1683, CWDM) |
|
Výstupní výkon |
20 |
20 mW; 10 = 10 mW |
|
Typ vlákna |
ODPOLEDNE |
PM = udržování polarizace; SM = Single-mode |
|
Typ konektoru |
FA |
FC/APC; SA = SC/APC; K dispozici jsou další konektory |
|
Pinout |
NULL / 2 |
NULL = Typ 1 (výchozí); 2 = Typ 2 |
Odpověď: Integrovaný TEC a termistor stabilizují teplotu laserového čipu a minimalizují drift vlnové délky a výstupního výkonu. Vzhledem k tomu, že vlnová délka laseru DFB je závislá na teplotě, přesné řízení teploty pomáhá udržovat zarovnání s cílovou funkcí absorpce CO₂. TEC poskytuje hrubé nastavení vlnové délky, zatímco jemného doladění vlnové délky lze dosáhnout modulací injekčního proudu.
Odpověď: Vestavěný optický izolátor snižuje optickou zpětnou vazbu způsobenou odrazy od připojení vláken a optických součástí. To zlepšuje stabilitu laserového výstupu a snižuje citlivost na vnější optické rušení, což je důležité zejména pro systémy detekce plynu TDLAS a WMS s vysokou citlivostí.
Odpověď: Ano, Box Optronics poskytuje laserové zdroje DFB na vlnových délkách optimalizovaných pro různé aplikace snímání plynu, včetně, ale bez omezení, CO2 (1574nm), CH4 (1653nm), H2O (1392nm) a O2 (760nm). Pro komunikační aplikace také podporujeme vlnové délky kanálů CWDM a DWDM. Kontaktujte nás s vašimi specifickými požadavky na vlnovou délku a náš technický tým posoudí proveditelnost.
Odpověď: 1574nm DFB laser vyžaduje ovladač laserové diody s vhodným omezením proudu, regulátor teploty pro integrovaný TEC a volitelně modulační vstup pro skenování vlnové délky v aplikacích TDLAS. Fotodiodu monitoru lze použít pro automatické řízení napájení (APC).
