1567nm DFB Butterfly laserová dioda

Obsah

1. Představení 1567nm DFB Butterfly laserová dioda

2. Technické specifikace

3. Vlastnosti produktu

4. Typické aplikace

5. Podrobnosti o produktu

6. Informace pro objednání

7. Datasheet a testsheet

8. Podmínky nabídky a platby

9. Dodací lhůta

10. Provozní poznámky

11. Zajištění kvality a Poprodejní servis

Představení produktu

1567nm DFB motýlková laserová dioda s multikvantem dobře DFB struktura a 14pinový motýlkový balíček. Integruje TEC a termistor, podporuje jednorežimové vlákno SMF 28e nebo vlákno udržující polarizaci výstup s typickým výstupním výkonem 10 mW, provozní teplota -20~+70℃, v souladu s RoHS. Poznámka ESD ochranu a nepřekračujte absolutní maximální hodnoty.

Produkt Specifikace

Vlastnosti produktu

● Multi-Quantum lasery Well (MQW) Distributed Feedback (DFB);

● Vláknina typ může být SMF-28e nebo PM vlákno;

● 14pinový motýlkový balíček s vysokou stabilitou;

● Stabilní 10mW výstup, vysoká SMSR a dobrá optická izolace.

Aplikace produktů

● Optický vláknový senzor;

● Světelný zdroj;

● Oxid uhelnatý CO plyn snímání;

● Střední a dlouhé vzdálenosti vláknové komunikační a testovací systémy.

1. Podrobnosti o produktu-1567nm DFB Butterfly Laser Diode

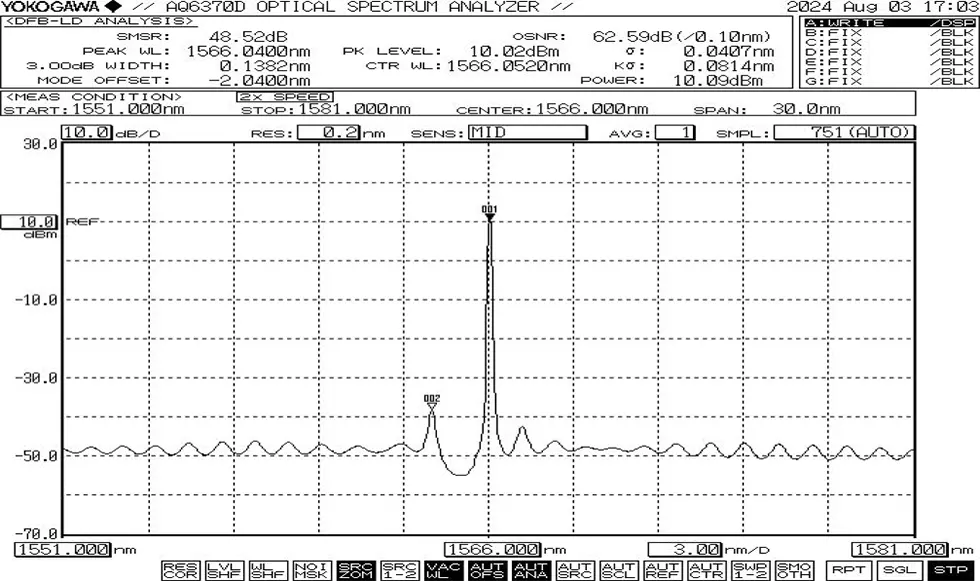

Typické spektrum: 1567nm, +/-1nm WL tolerance.

● Výkres obalu a definice PIN-OUT (jednotka: mm)-1567nm DFB Butterfly Laserová dioda

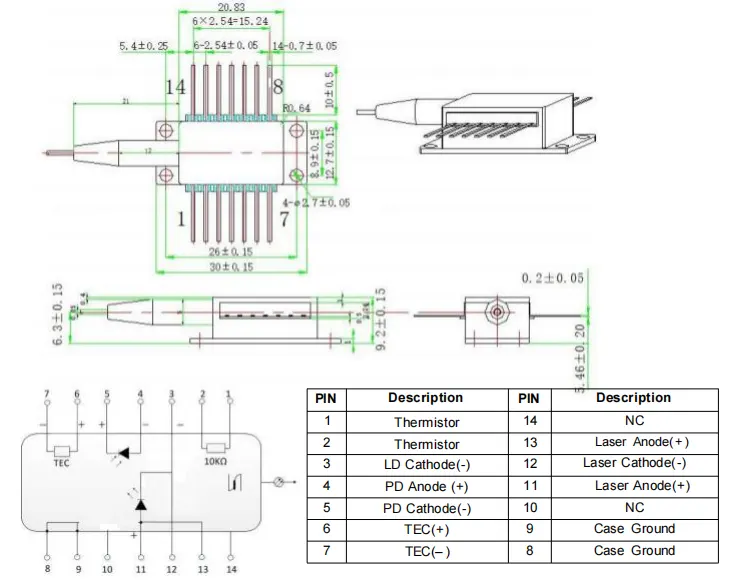

>>>Kolík typu 1

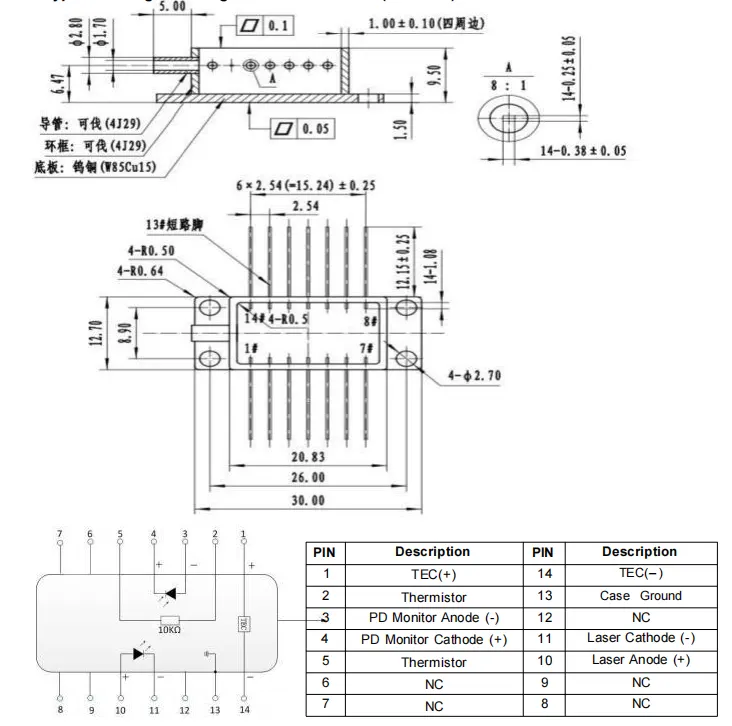

>>>Kolík typu 2

Objednávání informace

např.: BFLD-1567-10SM-FA

(Informace o objednávce: 1567nm DFB Butterfly Laser Diode, 14pinový motýlek balení, výstupní výkon 10mW, s SM vláknem, FC/APC konektor, typ1 pin-out).

Datový list a Testsheet

Datový list

Testsheet

Podmínky nabídky a platba

● Podmínky nabídky

(1) EXW:

Pokud máte účet DHL/UPS/FedEx, společnost Box Optronics doporučuje používat EXW. Odesíláme přes váš účet; neúčtujeme náklady na dopravu.

(2) DAP:

Pokud nemáte účet, zaplaťte prosím náklady na dopravu předem produkty.

● Platební podmínky

PayPal a T/T jsou k dispozici.

Dodací lhůta

Výroba trvá přibližně 10 pracovních dnů. (Pokud nějaké jsou skladem, bude odesláno rychleji.)

Mezinárodní logistika může trvat 3-5 pracovních dnů.

Provoz Poznámky

● Při provozu toto zařízení vysílá laserový paprsek o vysoké intenzitě; dělat nedívejte se přímo do konce vlákna, protože by to mohlo způsobit poranění očí.

● Toto zařízení je citlivé na elektrostatický náboj; proto přísné dodržování při balení jsou vyžadována antistatická ochranná opatření, dopravu a použití. Kromě toho je třeba přijmout preventivní opatření přepětí v napájení, protože v opačném případě může dojít k trvalému poškození zařízení (např. zajištění správného uzemnění zařízení a nošení antistatického poutko na zápěstí).

● Optická vlákna jsou křehká; nepoužívejte vlákno k tahání zařízení. Při vkládání nebo vyjímání zařízení ze zásuvky nevyvíjejte tlak nebo zatáhněte za objímku umístěnou v zadní části krytu zařízení. Pro zařízení vybavené konektory, ujistěte se, že jak zařízení, tak konektor vlákna jsou zvednuty současně během instalace nebo demontáže.

● Pokud kolíky vyžadují pájení, teplota pájení nesmí přesáhnout 260 °C a doba pájení nesmí přesáhnout 10 sekund. Zvláštní je třeba věnovat pozornost následujícímu: během procesu pájení, zařízení musí být v beznapájeném stavu a páječka musí být správně uzemněný.

● Před zapnutím všech součástí nejprve aktivujte chladič a poté pokračujte v postupných krocích zapínání, abyste zabránili přehřátí čipu a přetížení.

2. Zajištění kvality a poprodejní servis-1567nm DFB Butterfly Laser Dioda

● Záruční doba:

Bezplatná oprava nebo výměna vad způsobených člověkem do 1 rok od nákupu. Placené servisní služby dostupné po 1 roce.

● Výjimky z bezplatné záruky:

Během bezplatné záruční doby bezplatné opravy nebo výměny budou poskytnuty za vady způsobené problémy s kvalitou produktu. Nicméně, Box Společnost Optronics si vyhrazuje právo odmítnout bezplatné opravy v následujícím textu případy v záruční době:

(1) Škody způsobené přírodními faktory (např. blesk, prach) nebo vlivy prostředí.

(2) Poruchy v důsledku nesprávné obsluhy uživatelem.

(3) Zjevné fyzické poškození způsobené lidskou chybou.

(4) Neoprávněná demontáž, úprava nebo oprava.

(5) Upravené nebo neúplné záruční štítky na krytu.

(6) Poškození nebo ztráta během přepravy.
