760nm 10mW DFB Butterfly laserová dioda

Obsah

1. Představení 760nm 10mW DFB motýlková laserová dioda

2. Technické specifikace

3. Vlastnosti produktu

4. Typické aplikace

5. Podrobnosti o produktu

6. Informace pro objednání

7. Datasheet a testsheet

8. Podmínky nabídky a platby

9. Dodací lhůta

10. Provozní poznámky

11. Zajištění kvality a Poprodejní servis

Představení produktu

Jedná se o 760nm vyhrazený DFB laser s 14PIN standardní balení motýlků, centrální vlnová délka 760nm, tolerance vlnové délky +/-1nm a typický výstupní výkon 10mW. Vestavěný TEC, termistor a monitor PD, s vynikající stabilitou vlnové délky pro dlouhodobý stabilní provoz. to je používá se hlavně při detekci kyslíku. Zapojte přesně podle definice kolíku, pod kontrolou TEC a nadměrné ohýbání vláken pro zajištění výkonu a životnost.

Produkt Specifikace

Vlastnosti produktu

● Multi-Quantum Well (MQW) lasery s distribuovanou zpětnou vazbou (DFB);

● Vestavěný TEC & optický izolátor;

● Vysoká stabilita a nízká hlučnost;

● 14kolíkový průmyslový standardní motýlkový balíček.

Aplikace produktů

● Koncentrace kyslíku detekce a analýza.

● Detektory pro snímání plynu.

● Vědecký výzkum & Spektrální analýza.

Podrobnosti o produktu

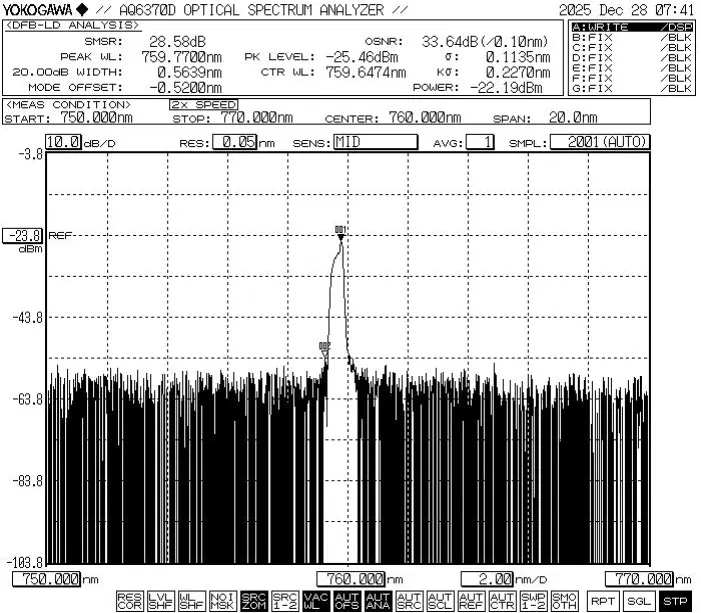

● Typické spektrum: 760nm, +/-1nm WL tolerance.

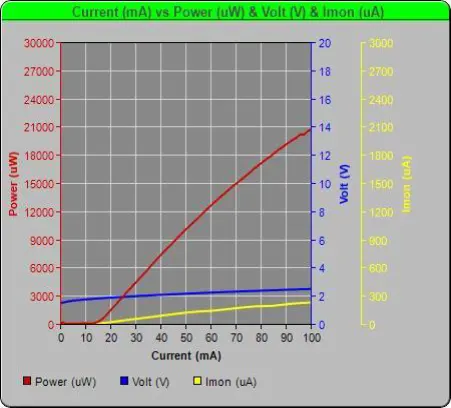

● PIV-760nm 10mW DFB Butterfly laserová dioda

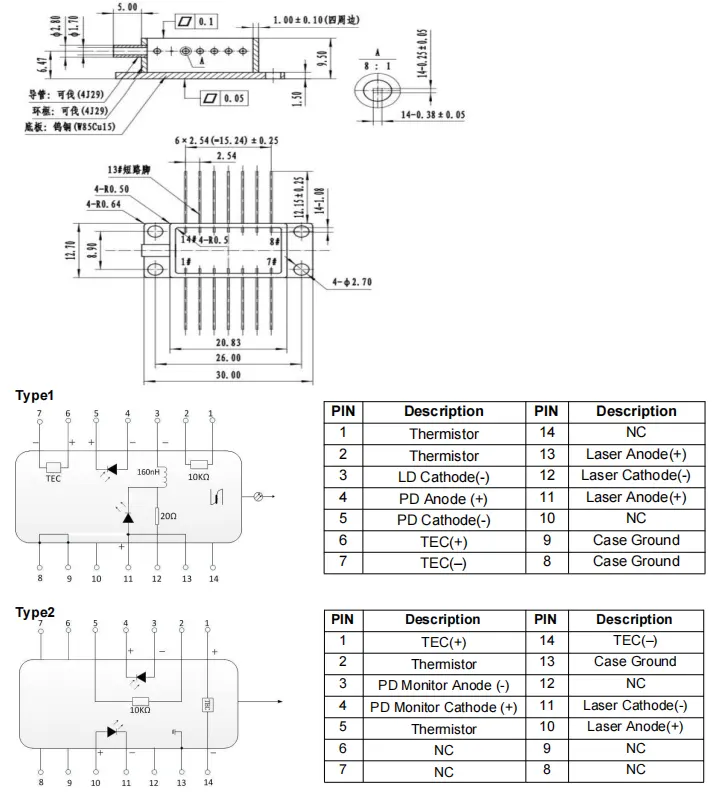

● Výkres obalu a pin-out

Objednávání informace

např.: BFLD-D760-10SM-FA2

(Informace o objednávce: 760nm 10mW DFB Butterfly Laser Diode, s SM vlákno, FC/APC konektor, typ 2 pin-out).

Pro další přizpůsobené požadavky kontaktujte: sales06@boxoptronics.com

Datový list a Testsheet

Datový list

Testsheet

Podmínky nabídky a platba

● Podmínky nabídky

(1) EXW:

Pokud máte účet DHL/UPS/FedEx, společnost Box Optronics doporučuje používat EXW. Odesíláme přes váš účet; neúčtujeme náklady na dopravu.

(2) DAP:

Pokud nemáte účet, zaplaťte prosím náklady na dopravu předem produkty.

(3) Jiné

● Platební podmínky

PayPal a T/T jsou k dispozici.

Dodací lhůta

Výroba trvá přibližně 10 pracovních dnů. (Pokud nějaké jsou skladem, bude odesláno rychleji.)

Mezinárodní logistika může trvat 3-5 pracovních dnů.

Provozní poznámky

● Při provozu toto zařízení vysílá laserový paprsek o vysoké intenzitě; dělat nedívejte se přímo do konce vlákna, protože by to mohlo způsobit poranění očí.

● Optická vlákna jsou křehká; nepoužívejte vlákno k tahání zařízení. Při vkládání nebo vyjímání zařízení ze zásuvky nevyvíjejte tlak nebo zatáhněte za objímku umístěnou v zadní části krytu zařízení. Pro zařízení vybavené konektory, ujistěte se, že jak zařízení, tak konektor vlákna jsou zvednuty současně během instalace nebo demontáže.

● Pokud kolíky vyžadují pájení, teplota pájení nesmí přesáhnout 260 °C a doba pájení nesmí přesáhnout 10 sekund. Zvláštní je třeba věnovat pozornost následujícímu: během procesu pájení, zařízení musí být v beznapájeném stavu a páječka musí být správně uzemněný.

● Při používání zařízení přísně dodržujte provozní napětí a aktuální rozsahy uvedené v datovém listu. Klíčové parametry – včetně Ith (prahový proud), Iop max (maximální provozní proud), Vop max (maximální Provozní napětí) a λc (středová vlnová délka) – měly by být uvedeny konkrétně v protokolu o zkoušce poskytnutém v době odeslání. Poznámka: Provoz překročení absolutních maximálních hodnot může způsobit trvalé poškození zařízení.

Zajištění kvality a Poprodejní servis

● Záruční doba:

Bezplatná oprava nebo výměna vad způsobených člověkem do 1 rok od nákupu. Placené servisní služby dostupné po 1 roce.

● Výjimky z bezplatné záruky:

Během bezplatné záruční doby bezplatné opravy nebo výměny budou poskytnuty za vady způsobené problémy s kvalitou produktu. Nicméně, Box Společnost Optronics si vyhrazuje právo odmítnout bezplatné opravy v následujícím textu případy v záruční době:

(1) Škody způsobené přírodními faktory (např. blesk, prach) nebo vlivy prostředí.

(2) Poruchy v důsledku nesprávné obsluhy uživatelem.

(3) Zjevné fyzické poškození způsobené lidskou chybou.

(4) Neoprávněná demontáž, úprava nebo oprava.

(5) Upravené nebo neúplné záruční štítky na krytu.

(6) Poškození nebo ztráta během přepravy.
