1683nm 10mW vláknově spojený laser

Obsah

1. Představení 1683nm 10mW vláknový laser

2. Technické specifikace

3. Vlastnosti produktu

4. Typické aplikace

5. Podrobnosti o produktu

6. Informace pro objednání

7. Datasheet a testsheet

8. Podmínky nabídky a platby

9. Dodací lhůta

10. Provozní poznámky

11. Zajištění kvality a Poprodejní servis

Představení produktu

1683nm 10mW Fiber Coupled Laser přijímá MQW DFB čip, centrální vlnová délka 1683nm, tolerance vlnové délky je +/-1nm, typický výstup výkon 10mW, 14pinový BTF balíček, kompatibilní s Telcordia GR-468 a RoHS. s jednovidové vlákno a konektor FC/APC, je ideální pro plyn TDLAS a C2H6 detekční systémy.

Produkt Specifikace

Produkt Vlastnosti

● Vysoká stabilní optický výstup 10mW;

● průmyslový standard, 14PIN motýlkový balíček;

● Vestavěný TEC a optický izolátor;

● Multikvantové dobře (MQW) laser s distribuovanou zpětnou vazbou (DFB).

●

Produkt Aplikace

● Laditelný diodový laser absorpční spektroskopie;

● C2H6 monitorování;

● Kvalita ovzduší v životním prostředí monitorování;

● Snímání optických vláken & laserová detekce.

Produkt Podrobnosti

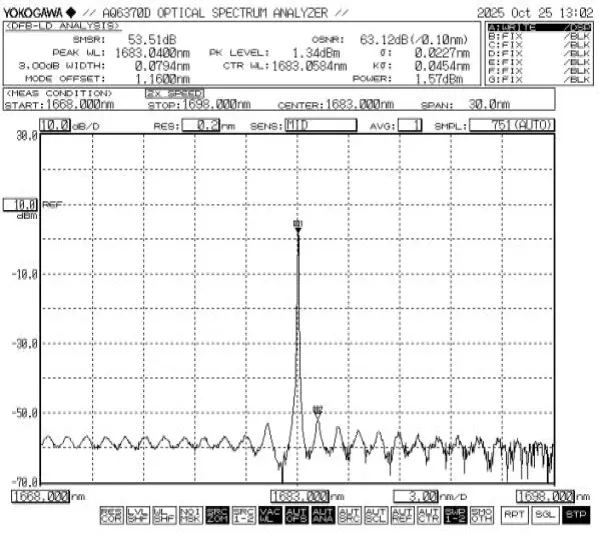

● Typické spektrum: 1683nm, +/-1nm WL tolerance.

● Nejčastější dotazy

(1) Jaký je typ vlákna a specifikace konektoru?

--Standardní konfigurace používá jednovidové vlákno s FC/APC konektor.

(2) Jaký je typ balení a způsob montáže?

--1683nm 10mW vláknově spojený laser je umístěn ve standardním 14kolíkovém motýlkový balíček, kompatibilní s běžnými laserovými zásuvkami a montáží příslušenství. Montážní otvory jsou k dispozici pro šroubovou fixaci nebo tepelnou podložku příloha.

(3) Je k dispozici testování vzorků? Jaké služby jsou nabízeny pro hromadné zadávání zakázek?

--Je podporováno testování vzorků a maloobjemová zkušební výroba. Pro hromadné zadávání zakázek nabízíme objemové ceny, zprávy o továrních testech, přizpůsobené parametry (jako je délka vlákna, typ pláště a typ konektoru).

Objednávání informace

např.: BFLD-1683-10SM-FA

(Informace o objednávce: 1683nm 10mW Fiber Coupled Laser, 14pinový motýlek balení, s SM vláknem, FC/APC konektor, typ1 pin-out).

Datový list a Testsheet

Datový list

Testsheet

Podmínky nabídky a platba

● Podmínky nabídky

(1) EXW:

Pokud máte účet DHL/UPS/FedEx, společnost Box Optronics doporučuje používat EXW. Odesíláme přes váš účet; neúčtujeme náklady na dopravu.

(2) DAP:

Pokud nemáte účet, zaplaťte prosím náklady na dopravu předem produkty.

(3) Jiné

● Platební podmínky

PayPal a T/T jsou k dispozici.

Dodací lhůta

Výroba trvá přibližně 10 pracovních dnů. (Pokud nějaké jsou skladem, bude odesláno rychleji.)

Mezinárodní logistika může trvat 3-5 pracovních dnů.

Provoz Poznámky

● Toto zařízení je citlivé na elektrostatický náboj; proto přísné dodržování při balení jsou vyžadována antistatická ochranná opatření, dopravu a použití. Kromě toho je třeba přijmout preventivní opatření přepětí v napájení, protože v opačném případě může dojít k trvalému poškození zařízení (např. zajištění správného uzemnění zařízení a nošení antistatického poutko na zápěstí).

● Pokud kolíky vyžadují pájení, teplota pájení nesmí přesáhnout 260 °C a doba pájení nesmí přesáhnout 10 sekund. Zvláštní je třeba věnovat pozornost následujícímu: během procesu pájení, zařízení musí být v beznapájeném stavu a páječka musí být správně uzemněný.

● Při používání zařízení přísně dodržujte provozní napětí a aktuální rozsahy uvedené v datovém listu. Klíčové parametry – včetně Ith (prahový proud), Iop max (maximální provozní proud), Vop max (maximální Provozní napětí) a λc (středová vlnová délka) – měly by být uvedeny konkrétně v protokolu o zkoušce poskytnutém v době odeslání. Poznámka: Provoz překročení absolutních maximálních hodnot může způsobit trvalé poškození zařízení.

Zajištění kvality a Poprodejní servis

● Záruční doba:

Bezplatná oprava nebo výměna vad způsobených člověkem do 1 rok od nákupu. Placené servisní služby dostupné po 1 roce.

● Výjimky z bezplatné záruky:

Během bezplatné záruční doby bezplatné opravy nebo výměny budou poskytnuty za vady způsobené problémy s kvalitou produktu. Nicméně, Box Společnost Optronics si vyhrazuje právo odmítnout bezplatné opravy v následujícím textu případy v záruční době:

(1) Škody způsobené přírodními faktory (např. blesk, prach) nebo vlivy prostředí.

(2) Poruchy v důsledku nesprávné obsluhy uživatelem.

(3) Zjevné fyzické poškození způsobené lidskou chybou.

(4) Neoprávněná demontáž, úprava nebo oprava.

(5) Upravené nebo neúplné záruční štítky na krytu.

(6) Poškození nebo ztráta během přepravy.
