1. Zavedení 1651nm DFB vláknová laserová dioda
2. Technické specifikace
3. Vlastnosti produktu
4. Typické aplikace
5. Podrobnosti o produktu
6. Informace pro objednání
7. Datový list
8. Podmínky nabídky a platby
9. Dodací lhůta
10. Provozní poznámky
11. Zajištění kvality a Poprodejní servis

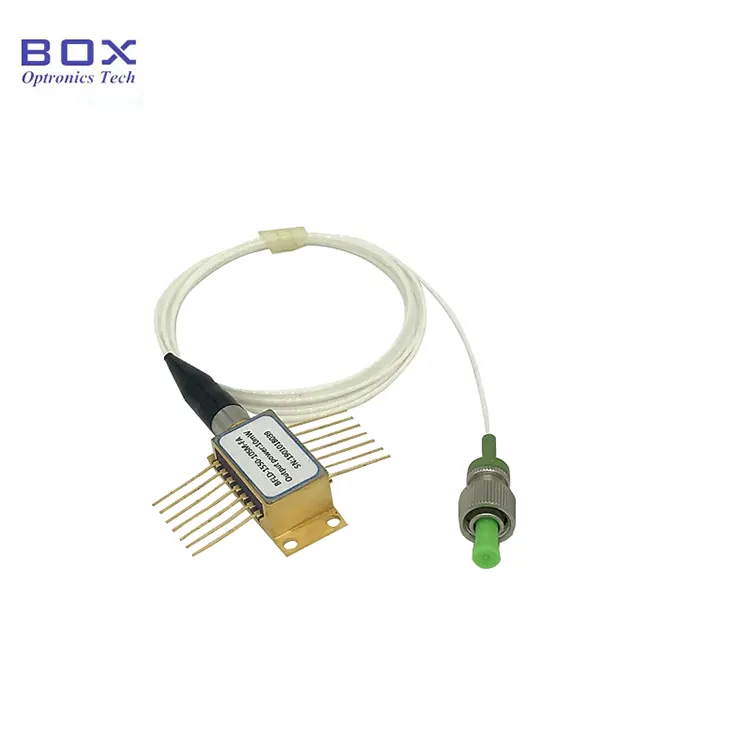

Jedná se o 1651nm DFB vláknově vázanou laserovou diodu s a multikvantový DFB čip a 14pinový motýlkový balíček. Integruje TEC regulace teploty a termistoru, podporuje single-mode/udržování polarizace optický výstup s typickým výstupním výkonem 10 mW a střední vlnovou délkou 1651 nm. Vhodné pro vláknovou komunikaci, snímání vláken, optické přístroje, a specializovanými systémy světelných zdrojů, je snadno ovladatelný a vysoce spolehlivý. Přísně kontrolujte proud, napětí a teplotu pájení, poskytují ochranu proti ESD a vyhněte se překročení absolutních maximálních hodnot.
|
Parametr |
Symbol |
Stav |
Min. |
Typ. |
Max. |
Jednotka |
|
Provozní vlnová délka |
λC |
CW, 25 ℃ |
1650 |
1651 |
1652 |
nm |
|
Optický výstupní výkon |
PF |
— |
10 |
— |
— |
mW |
|
Prahový proud |
ITH |
25℃ |
— |
8 |
15 |
mA |
|
Provozní proud |
IOP |
CW |
— |
— |
90 |
mA |
|
Provozní napětí |
VOP |
25℃ |
— |
1.1 |
2.0 |
V |
|
Potlačení bočního režimu poměr |
SMSR |
— |
35 |
40 |
— |
dB |
|
Optická izolace |
ISO |
25℃ |
35 |
— |
— |
dB |
|
Spektrální šířka (-3 dB) |
Δλ |
— |
— |
— |
10 |
MHz |
|
Zánik polarizace poměr |
ER |
PM vlákno |
18 |
— |
— |
dB |
|
Vlnová délka tepl. součinitel |
△λ/△T |
— |
— |
0.08 |
0.12 |
nm/℃ |
|
Sledovat proud |
IMON |
VRM=5V |
50 |
— |
1500 |
μA |
|
MPD Temný proud |
ID |
VRM=5V |
— |
— |
50 |
μA |
|
Odpor termistoru |
RTH |
25℃ |
9.5 |
10 |
10.5 |
kΩ |
|
Termistor B-hodnota |
β |
25℃/80℃ |
— |
3950 |
— |
K |
● Podporuje Vláknová spojka SMF-28e nebo PMF-1550, konektor FC/APC;
● 14pinový Balíček s motýly;
● Vestavěný termistor a TEC;
● Široký rozsah provozních teplot.
● Optické vlákno komunikace;
● Optický přístroj;
● CH4 Analýza metanového plynu;
● Snímání optických vláken.
● Výkres obalu a definice PIN-OUT (jednotka: mm) - 1651nm DFB vlákno Vázaná laserová dioda

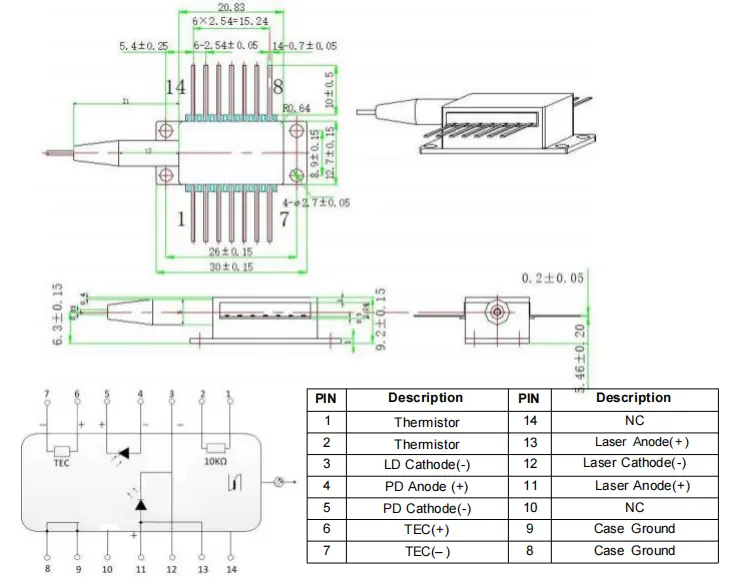

>>>Kolík typu 1

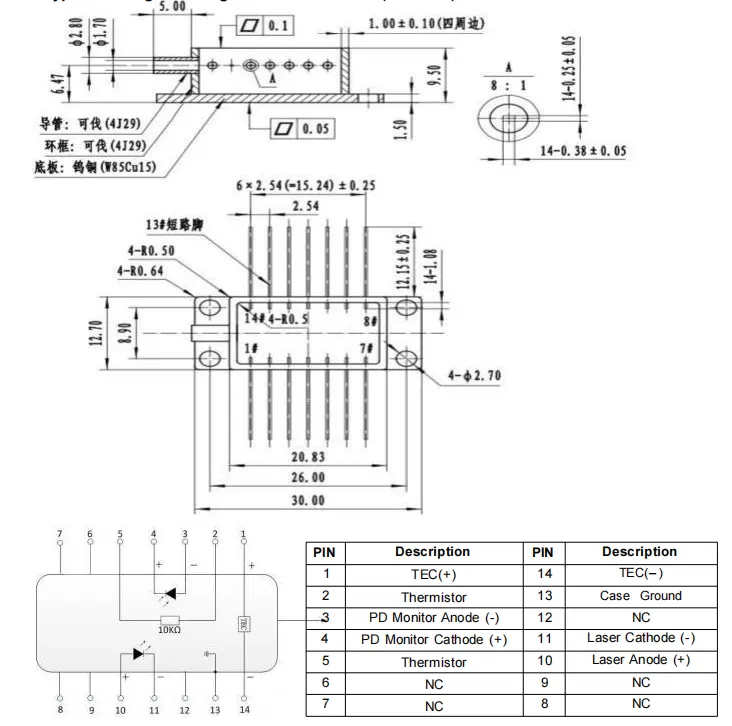

>>>Kolík typu 2

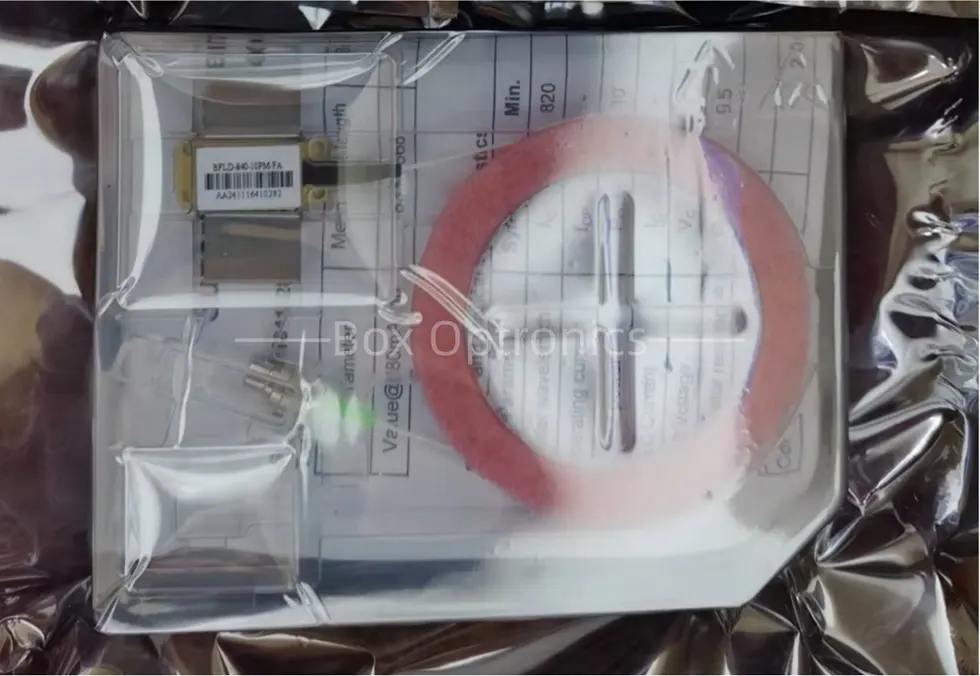

● Příklad balení
|
|
Příslušenství |
Množství |
|
1 |
1651nm DFB vláknová laserová dioda |
1 |
|
2 |
Zpráva o testu produktu |
1 |
*Samostatné zařízení; žádný vestavěný ovladač (volitelný externí ovladač).
|
Jméno |
Vlnová délka |
Výstupní výkon |
Typ vlákna |
Konektor |
PIN-OUT |
|
BFLD |
-XXXX |
-XX |
XX |
-XX |
X |
|
DFB laserová dioda |
1651:1651 nm 1653:1653,7 nm 1392:1392 nm 760:760 nm 1683:1683 nm Ostatní |
10:10 mW Ostatní |
SM: Jeden režim PM: Zachování polarizace
|
FA: FC/APC SA: SC/APC Ostatní |
NULL: Typ 1 2:Typ 2 |
např.: BFLD-1651-10SM-FA2
(Informace o objednávce: 1651nm DFB Fiber Coupled Laser Diode, 14pinový motýlek balení, s SM vláknem, FC/APC konektor, typ2 pin-out).
1. Podmínky nabídky a platby-1651nm DFB Fiber Coupled Laser Diode
● Podmínky nabídky
(1) EXW:
Pokud máte účet DHL/UPS/FedEx, společnost Box Optronics doporučuje používat EXW. Odesíláme přes váš účet; neúčtujeme náklady na dopravu.
(2) DAP:
Pokud nemáte účet, zaplaťte prosím náklady na dopravu předem produkty.
● Platební podmínky
PayPal a T/T jsou k dispozici.
Výroba trvá přibližně 10 pracovních dnů. (Pokud nějaké jsou skladem, bude odesláno rychleji.)
Mezinárodní logistika může trvat 3-5 pracovních dnů.
● Toto zařízení je citlivé na elektrostatický náboj; proto přísné dodržování při balení jsou vyžadována antistatická ochranná opatření, dopravu a použití. Kromě toho je třeba přijmout preventivní opatření přepětí v napájení, protože v opačném případě může dojít k trvalému poškození zařízení (např. zajištění správného uzemnění zařízení a nošení antistatického poutko na zápěstí).
● Optická vlákna jsou křehká; nepoužívejte vlákno k tahání zařízení. Při vkládání nebo vyjímání zařízení ze zásuvky nevyvíjejte tlak nebo zatáhněte za objímku umístěnou v zadní části krytu zařízení. Pro zařízení vybavené konektory, ujistěte se, že jak zařízení, tak konektor vlákna jsou zvednuty současně během instalace nebo demontáže.
● Pokud kolíky vyžadují pájení, teplota pájení nesmí přesáhnout 260 °C a doba pájení nesmí přesáhnout 10 sekund. Zvláštní je třeba věnovat pozornost následujícímu: během procesu pájení, zařízení musí být v beznapájeném stavu a páječka musí být řádně uzemněna.
● Před zapnutím všech součástí nejprve aktivujte chladič a poté pokračujte v postupných krocích zapínání, abyste zabránili přehřátí čipu a přetížení.
● Záruční doba:
Bezplatná oprava nebo výměna vad způsobených člověkem do 1 rok od nákupu. Placené servisní služby dostupné po 1 roce.
● Výjimky z bezplatné záruky:
Během bezplatné záruční doby bezplatné opravy nebo výměny budou poskytnuty za vady způsobené problémy s kvalitou produktu. Nicméně, Box Společnost Optronics si vyhrazuje právo odmítnout bezplatné opravy v následujícím textu případy v záruční době:
(1) Škody způsobené přírodními faktory (např. blesk, prach) nebo vlivy prostředí.
(2) Poruchy v důsledku nesprávné obsluhy uživatelem.
(3) Zjevné fyzické poškození způsobené lidskou chybou.
(4) Neoprávněná demontáž, úprava nebo oprava.
(5) Upravené nebo neúplné záruční štítky na krytu.
(6) Poškození nebo ztráta během přepravy.
