840nm Fiber Coupled SLD Širokopásmový světelný zdroj

Přehled produktu – širokopásmový světelný zdroj SLD s vlákny 840nm

Box Optronics vyrábí 840nm Fiber Coupled SLD Broadband Light Source, vysoce výkonný aktivní optický komponent založený na zesílené spontánní emisi (ASE) ze struktury polovodičového optického zesilovače, který poskytuje vysoký optický výkon se širokou spektrální šířkou pásma a nízkou časovou koherencí.

Poskytuje vyšší výstupní výkon než LED při zachování mnohem širšího spektra než laserové diody, takže je vhodný pro aplikace vyžadující nízkou koherenci a vysoký jas.

Tento 840nm SLD zdroj s minimálním výstupním výkonem 5 mW, 10nm typickou šířkou pásma 3dB a vynikající stabilitou výkonu (≤±0,02dB krátkodobě, ≤±0,05dB dlouhodobě) je optimalizován pro přesné snímací a zobrazovací systémy z optických vláken. Zařízení je k dispozici jak ve formě kompaktního modulu (70×90×18mm) pro systémovou integraci, tak ve formě stolního počítače (195×220×120mm) pro laboratorní a testovací prostředí.

Tento světelný zdroj SLD, který je standardně vybaven vláknovými pigtaily o výkonu 780 HP a konektory FC/APC, s volitelným komunikačním rozhraním RS485 pro monitorování a ovládání, nabízí všestrannost a spolehlivost pro širokou škálu aplikací.

Klíčové vlastnosti - 840nm Fiber Coupled SLD Širokopásmový světelný zdroj

● Vysoký výstupní výkon: minimálně 5 mW

● Širokospektrální šířka pásma: typická 10nm (-3dB)

● Nízké spektrální zvlnění pro čisté spektrum

● Gaussův profil spektra

● Vynikající stabilita výkonu: ≤±0,02dB/15min krátkodobě

● Dlouhodobá stabilita: ≤±0,05dB/8 hodin

● Vláknový výstup s vláknem 780 HP

● Standardní konektor FC/APC, k dispozici jsou další možnosti

● Dva tvarové faktory: Modul a Stolní deska

● Komunikační rozhraní RS485 pro monitorování

● Porovnání levných řešení

● Široký rozsah provozních teplot: -5°C až +55°C

● Kompaktní a robustní provedení obalu

● Volitelná stolní verze s ovládáním pomocí dotykové obrazovky

Typické aplikace - 840nm vláknově vázaný SLD širokopásmový světelný zdroj

● Optické gyroskopy (FOG)

● Systémy optické koherentní tomografie (OCT).

● Lékařské zobrazování a biomedicínská optika

● Systémy snímání optických vláken

● Interferometrie bílého světla

● Testování a charakterizace optických součástí

● Výzkumné a vývojové laboratoře

● Reflektometrie domény optické koherence (OCDR)

Technické specifikace-840nm Fiber Coupled SLD Širokopásmový světelný zdroj

Optické specifikace (T=25°C)

Mechanické a environmentální specifikace

Podrobnosti o produktu-840nm Fiber Coupled SLD Širokopásmový světelný zdroj

Co je SLD?

Superluminiscenční dioda (SLD) je polovodičový širokopásmový optický zdroj založený na zesílené spontánní emisi (ASE) s vysokým optickým ziskem ve struktuře vlnovodu podobné laserové diodě, který pracuje za podmínek potlačení optické zpětné vazby, aby se zabránilo oscilaci laseru.

Na rozdíl od laserových diod, které se spoléhají na rezonanční dutinu, využívají SLD fasety s nízkou odrazivostí (potažené AR) a šikmé nebo nakloněné struktury vlnovodu k potlačení zpětné vazby dutiny, což umožňuje vysoký optický zisk a zároveň se vyhýbá působení laseru.

Klíčové vlastnosti SLD:

• Výrazně vyšší výstupní výkon a jas než LED diody při zachování nízké časové koherence

• Širokopásmové vyzařování s hladkou spektrální obálkou ASE

• Velmi nízká časová koherence (krátká koherenční délka), ideální pro interferometrické aplikace, jako je OCT

• Typicky jednoduchá struktura vlnovodu s příčným režimem umožňující efektivní spojení vláken s jedním režimem

• Spektrální tvar obvykle navržený jako kvazi-gaussovské nebo přizpůsobené ploché profily v závislosti na designu

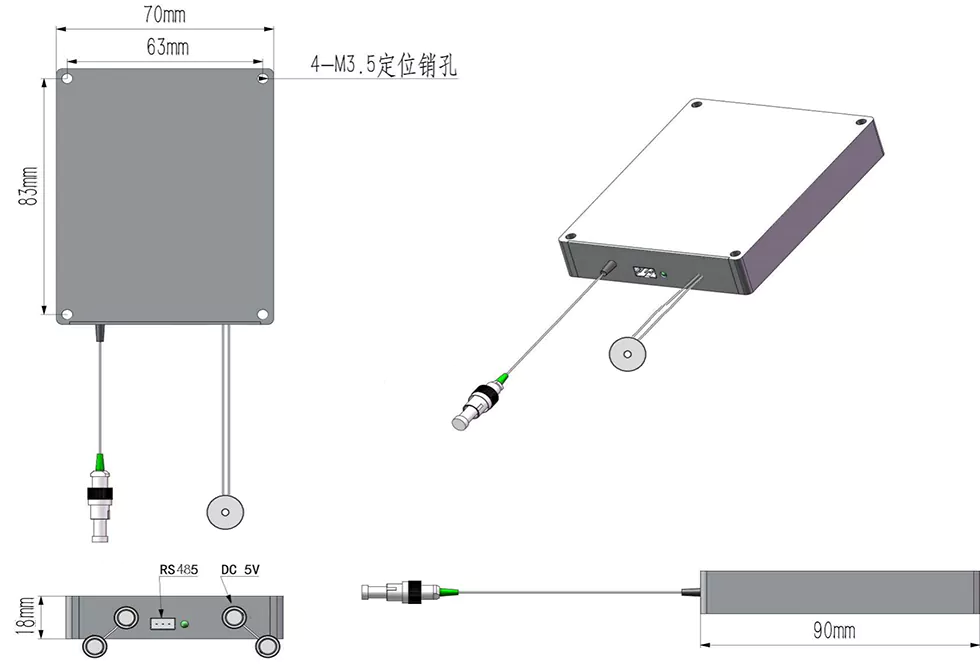

Rozměry balení

Širokopásmový světelný zdroj 840nm SLD je k dispozici ve dvou konfiguracích balení:

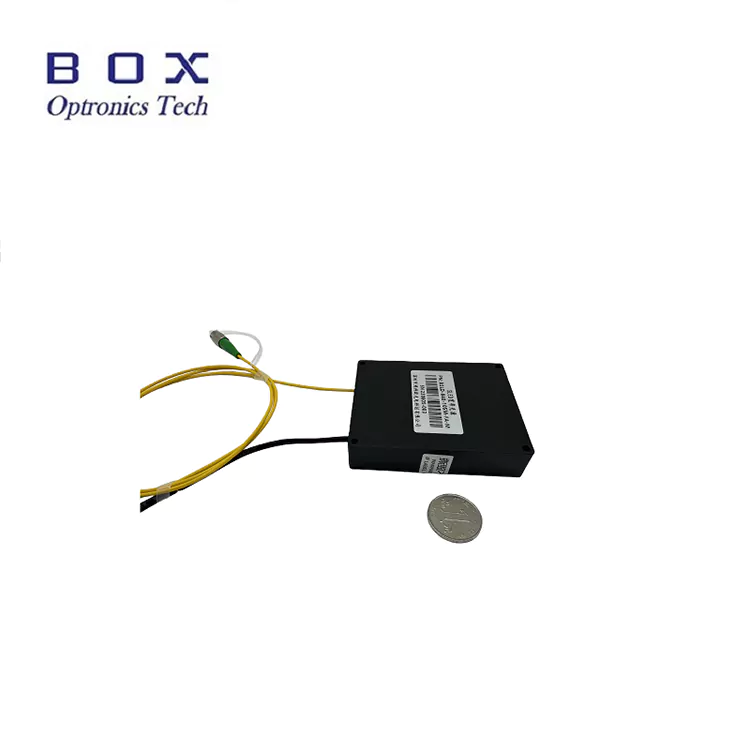

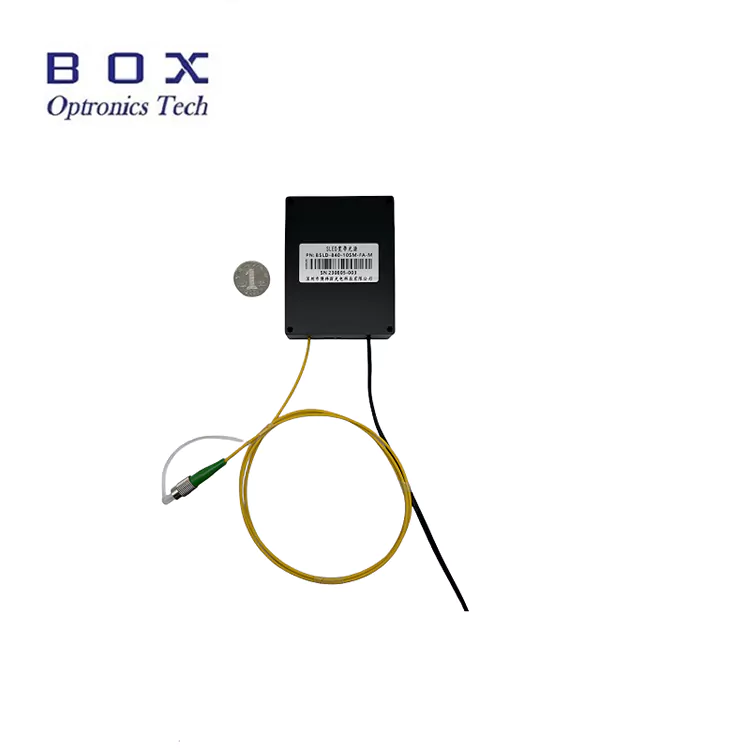

Verze modulu (70×90×18mm):

• Kompaktní, nízkoprofilový design pro systémovou integraci

• 4-M3,5 montážní otvory pro bezpečnou instalaci

• Vstup stejnosměrného proudu (5V nebo 12V)

• Komunikační port RS485 (DB9 samice)

• Vláknový pigtailový výstup s FC/APC konektorem

• Ideální pro zabudování do nástrojů a systémů

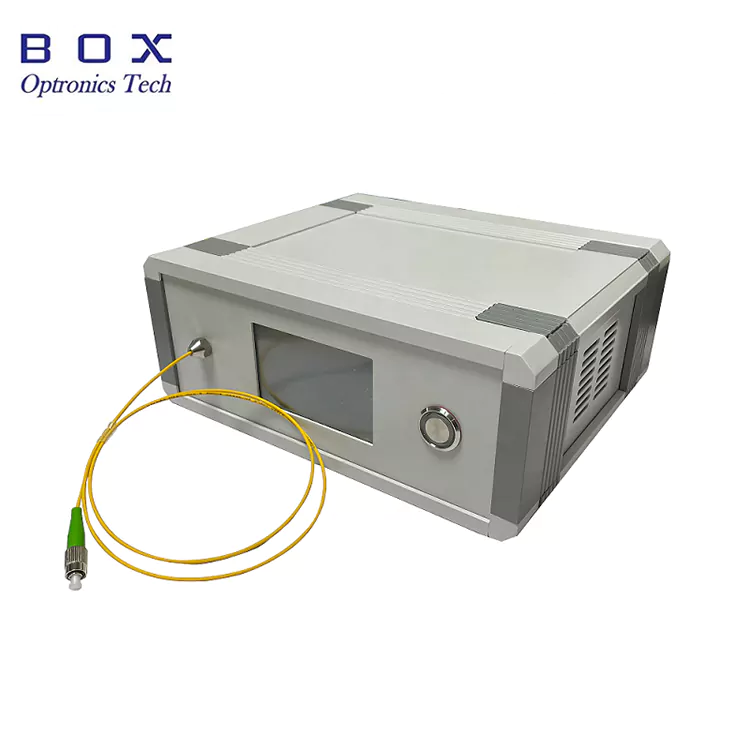

Stolní verze (195×220×120 mm):

• Stolní provedení pro laboratorní použití

• Vestavěný dotykový displej pro sledování stavu

• Vstup střídavého proudu (110–240 V univerzální)

• Komunikační port RS485 (DB9 samice)

• Výstup vlákna na předním panelu

• Snadné použití, ovládání plug-and-play

• Ideální pro výzkumné a vývojové laboratoře a testovací prostředí

Kontrola a monitorování

Modulová i stolní verze podporují komunikační rozhraní RS485 pro monitorování a ovládání. Stolní verze má navíc vestavěnou dotykovou obrazovku pro místní ovládání.

Dostupné parametry monitorování a ovládání:

• Monitorování výstupního výkonu

• Sledování proudu

• Sledování teploty

• Nastavení výkonu (volitelné)

• Software hostitelského počítače pro ovládání počítačem (volitelné)

Proč si vybrat Box Optronics?

• Přísná kontrola kvality se 100% testováním před odesláním

• Konkurenční ceny se stabilní schopností hromadného doručení

• Flexibilní možnosti přizpůsobení pro vlnovou délku, výkon, šířku pásma, vlákno a konektory

• 7×24 hodin technická podpora a rychlá odezva

• Globální zásilky s expresním doručením DHL, UPS a FedEx

• K dispozici jsou modulové i stolní verze

• Volitelný hostitelský software pro systémovou integraci

• Spolehlivé dlouhodobé dodávky pro výrobní množství

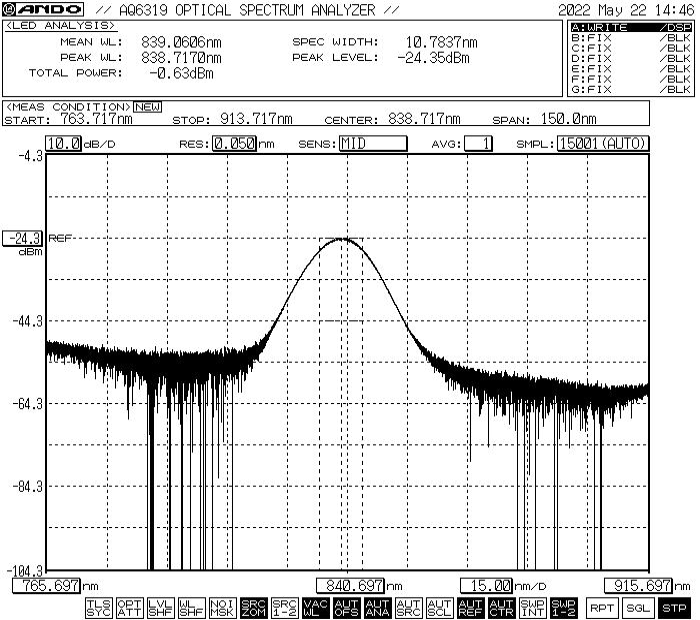

Spektrální výkon – širokopásmový světelný zdroj SLD s vláknem 840nm

Typické spektrum ukazuje středovou vlnovou délku kolem 840nm s přibližně 10nm -3dB šířkou pásma.

*Poznámka: Zobrazené spektrum je typický výkon. Skutečné spektrum se může mírně lišit od jednotky k jednotce. Kontaktujte nás pro konkrétní údaje o spektru nebo vlastní požadavky na spektrum.

Informace pro objednání-840nm Fiber Coupled SLD Širokopásmový světelný zdroj

Modelová nomenklatura

BSLD – XXX – XX – XX - X – (X)

Příklad: BSLD - 840 - 51 - SM - M

Širokopásmový světelný zdroj 840nm SLD, výstup 5mW, šířka pásma 10nm, vlákno 780HP, verze modulu, napájení 5VDC

Dostupné možnosti přizpůsobení

• Středová vlnová délka: standard 840 nm, jiné vlnové délky jsou k dispozici na vyžádání

• Výstupní výkon: standardní 5 mW, k dispozici jsou možnosti vyššího výkonu

• Spektrální šířka pásma: standard 10nm, k dispozici jsou další možnosti šířky pásma

• Typ vlákna: standard 780 HP, k dispozici jsou další speciální vlákna

• Délka vlákna: 0,5 m, 1 m, 1,5 m, 2 m (dostupné vlastní délky)

• Typ pigtailu: 900μm volná trubka, 3,0mm volná trubka

• Typ konektoru: FC/APC standardní, FC/UPC, SC/APC, LC/APC nebo vlastní

• Typ balíčku: Modul nebo Stolní

• Napětí napájecího zdroje: 5VDC, 12VDC (modul), 110–240VAC (stolní)

• Optický izolátor: K dispozici je možnost vestavěného izolátoru

• Komunikační rozhraní: standard RS485, k dispozici jsou další rozhraní

• Software hostitelského počítače: K dispozici pro sledování a ovládání

Pro vlastní požadavky kontaktujte náš prodejní tým s vašimi specifikacemi.

Datový list a zkušební zpráva

Každý 840nm SLD širokopásmový světelný zdroj je dodáván s komplexní zkušební zprávou dokumentující naměřené výkonové parametry. Soubor PDF s datovým listem obsahuje podrobné specifikace, výkonnostní křivky a rozměrové výkresy.

• Individuální zkušební protokol je součástí každé jednotky

• Vysledovatelné sériové číslo každé jednotky

Datový list

Podmínky nabídky a platby

Podmínky nabídky

• EXW (Ex Works): Doporučeno, pokud máte účet DHL/UPS/FedEx. Odesíláme pomocí vašeho účtu; neúčtujeme žádné náklady na dopravu.

• DAP (Delivered at Place): Pokud nemáte kurýrní účet, můžeme zajistit dopravu s předplacenou dopravou.

• Další podmínky: Kontaktujte nás a proberte to.

Platební podmínky

• PayPal: Rychlé a bezpečné platby za vzorky a malé objednávky

• T/T (bankovní převod): Standardní platební metoda pro běžné výrobní objednávky

• Alibaba Trade Assurance: Bezpečná ochrana objednávek pro online transakce se zárukou kupujícího

• Kreditní karta: Přijímána prostřednictvím PayPal, Alibaba

• Flexibilní platební podmínky: Vyjednávání

Dodací lhůta

• Standardní výroba: ~10–15 pracovních dnů

• Vlastní konfigurace: 15–20 pracovních dnů

• Množstevní objednávky: Kontaktujte nás ohledně plánu výroby

• Mezinárodní doprava: ~3–5 pracovních dnů (DHL/UPS/FedEx express)

• Urychlená služba: K dispozici na vyžádání

Provozní poznámky a manipulace

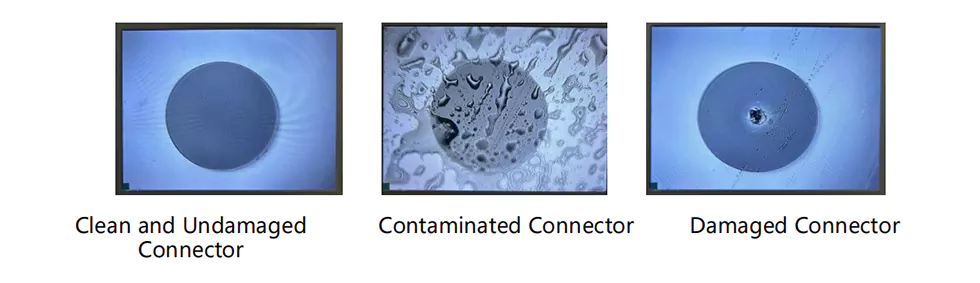

Manipulace s vlákny

• Vyvarujte se ostrých ohybů nebo zalomení, které by mohly vlákno poškodit

• Netahejte ani nekruťte kabely vláken

• Před připojením očistěte konektory vláken pomocí vhodných čisticích nástrojů

• Když konektor nepoužíváte, vždy používejte protiprachové krytky

• Před použitím zkontrolujte konec vlákna, zda není poškozený

Úvahy o napájení a provozu

• Před připojením zajistěte správné napájecí napětí

• Nepřekračujte maximální jmenovitý proud nebo výkon disku

• Pro nepřetržitý provoz používejte správný chladič

• Před připojením/odpojením vlákna vypněte napájení

• Při zapnutí se nedívejte přímo do výstupu vlákna
