1550nm DFB 100mW vysoce výkonný motýlí laser

Obsah

1. Představení 1550nm DFB 100mW vysoce výkonný motýlí laser

2. Technické specifikace

3. Vlastnosti produktu

4. Typické aplikace

5. Podrobnosti o produktu

6. Informace pro objednání

7. Datasheet a testsheet

8. Podmínky nabídky a platby

9. Dodací lhůta

10. Provozní poznámky

11. Zajištění kvality a Poprodejní servis

Představení produktu

1550nm DFB 100mW High Power Butterfly Laser je založen na čipu MQW (Multi-Quantum Well) DFB, který využívá průmyslový standard 14pinový motýlkový balíček, integruje TEC (termoelektrický chladič), termistor, monitorování podsvícení PD (Photodiode). Pokud kolíky vyžadují pájení, teplota pájení nesmí překročit 260°C a doba pájení nesmí přesáhnout 10 sekund.

Specifikace produktu

Vlastnosti produktu

● SM vlákno nebo PM vláknový pigtail;

● Vysoká výstupní výkon až 100mW;

● Vysoký poměr potlačení bočního režimu;

● 14pinový Balíček BTF s TEC, termistorem a sledovat PD.

Aplikace produktů

● Komunikace z optických vláken;

● Laboratorní optický test;

● Snímání optických vláken.

Produkt Podrobnosti

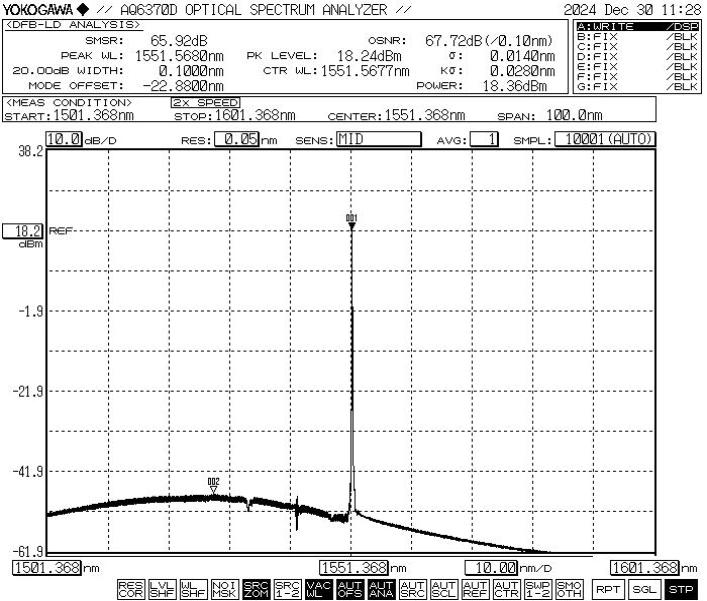

● Typické spektrum: 1550nm, tolerance +/-2 WL.

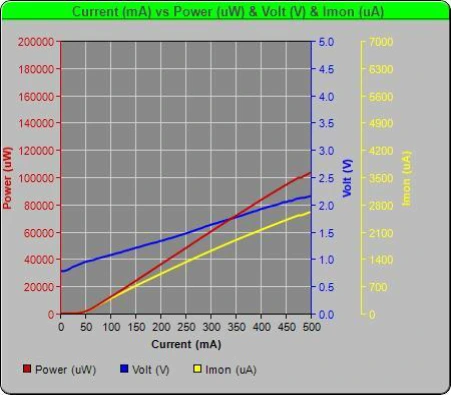

● PIV-1550nm DFB 100mW vysoce výkonný motýlí laser

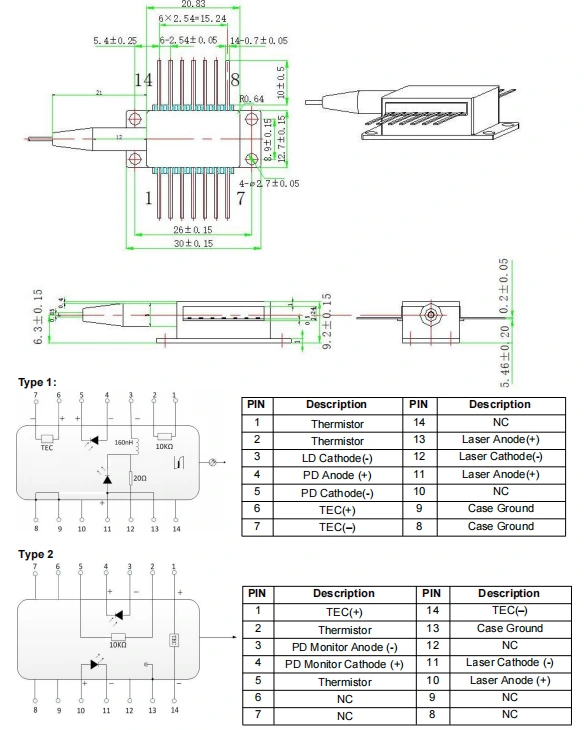

● Výkres obalu a definice PIN-OUT (jednotka: mm)-1550nm DFB 100mW Vysoce výkonný motýlí laser

Objednávání informace

např.: BFLD-1550-1HSM-FA2

(Informace o objednávce: 1550nm DFB 100mW High Power Butterfly Laser, SM vlákno, s FC/APC konektorem, vývod čerpadla).

Pro další přizpůsobené požadavky kontaktujte: sales06@boxoptronics.com

Datový list a Testsheet

Datový list

Testsheet

Podmínky nabídky a platba

● Podmínky nabídky

(1) EXW:

Pokud máte účet DHL/UPS/FedEx, společnost Box Optronics doporučuje používat EXW. Odesíláme přes váš účet; neúčtujeme náklady na dopravu.

(2) DAP:

Pokud nemáte účet, zaplaťte prosím náklady na dopravu předem produkty.

(3) Jiné

● Platební podmínky

PayPal a T/T jsou k dispozici.

Dodací lhůta

Výroba trvá přibližně 10 pracovních dnů. (Pokud nějaké jsou skladem, bude odesláno rychleji.)

Mezinárodní logistika může trvat 3-5 pracovních dnů.

Provoz Poznámky

● Toto zařízení je citlivé na elektrostatický náboj; proto přísné dodržování při balení jsou vyžadována antistatická ochranná opatření, dopravu a použití. Kromě toho je třeba přijmout preventivní opatření přepětí v napájení, protože v opačném případě může dojít k trvalému poškození zařízení (např. zajištění správného uzemnění zařízení a nošení antistatického poutko na zápěstí).

● Optická vlákna jsou křehká; nepoužívejte vlákno k tahání zařízení. Při vkládání nebo vyjímání zařízení ze zásuvky nevyvíjejte tlak nebo zatáhněte za objímku umístěnou v zadní části krytu zařízení. Pro zařízení vybavené konektory, ujistěte se, že jak zařízení, tak konektor vlákna jsou zvednuty současně během instalace nebo demontáže.

● Při používání zařízení přísně dodržujte provozní napětí a aktuální rozsahy uvedené v datovém listu. Klíčové parametry – včetně Ith (prahový proud), Iop max (maximální provozní proud), Vop max (maximální Provozní napětí) a λc (středová vlnová délka) – měly by být uvedeny konkrétně v protokolu o zkoušce poskytnutém v době odeslání. Poznámka: Provoz překročení absolutních maximálních hodnot může způsobit trvalé poškození zařízení.

Zajištění kvality a Poprodejní servis

● Záruční doba:

Bezplatná oprava nebo výměna vad způsobených člověkem do 1 rok od nákupu. Placené servisní služby dostupné po 1 roce.

● Výjimky z bezplatné záruky:

Během bezplatné záruční doby bezplatné opravy nebo výměny budou poskytnuty za vady způsobené problémy s kvalitou produktu. Nicméně, Box Společnost Optronics si vyhrazuje právo odmítnout bezplatné opravy v následujícím textu případy v záruční době:

(1) Škody způsobené přírodními faktory (např. blesk, prach) nebo vlivy prostředí.

(2) Poruchy v důsledku nesprávné obsluhy uživatelem.

(3) Zjevné fyzické poškození způsobené lidskou chybou.

(4) Neoprávněná demontáž, úprava nebo oprava.

(5) Upravené nebo neúplné záruční štítky na krytu.

(6) Poškození nebo ztráta během přepravy.
