Modul laserové diody DFB 1030nm 50mW

Obsah

1. Představení 1030nm 50mW DFB laserový diodový modul

2. Technické specifikace

3. Vlastnosti produktu

4. Typické aplikace

5. Podrobnosti o produktu

6. Informace pro objednání

7. Datasheet a testsheet

8. Podmínky nabídky a platby

9. Dodací lhůta

10. Provozní poznámky

11. Zajištění kvality a Poprodejní servis

Představení produktu

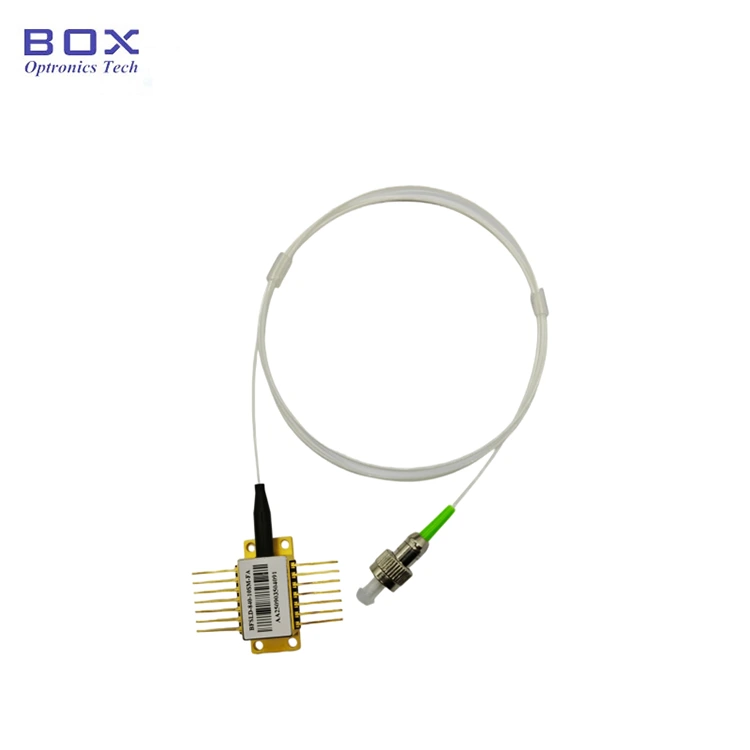

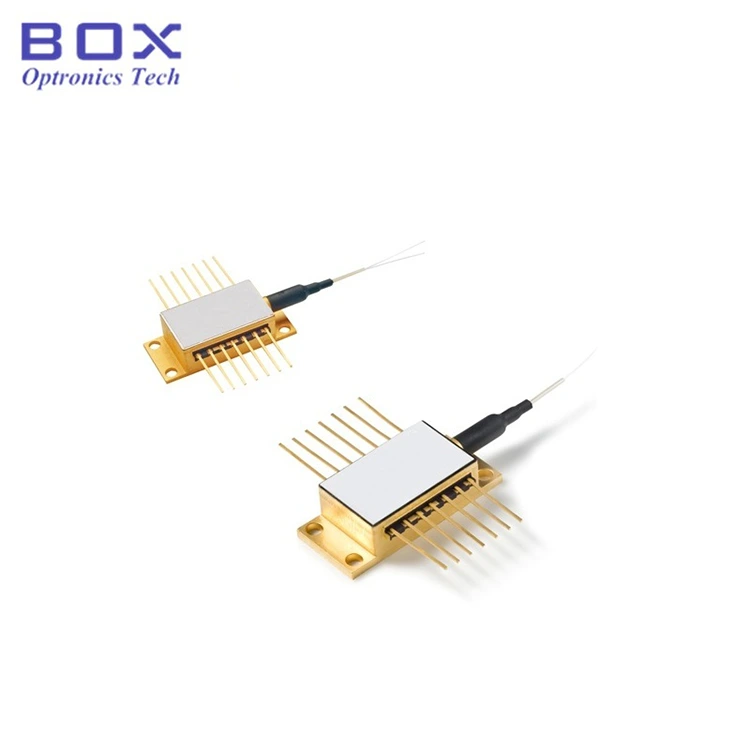

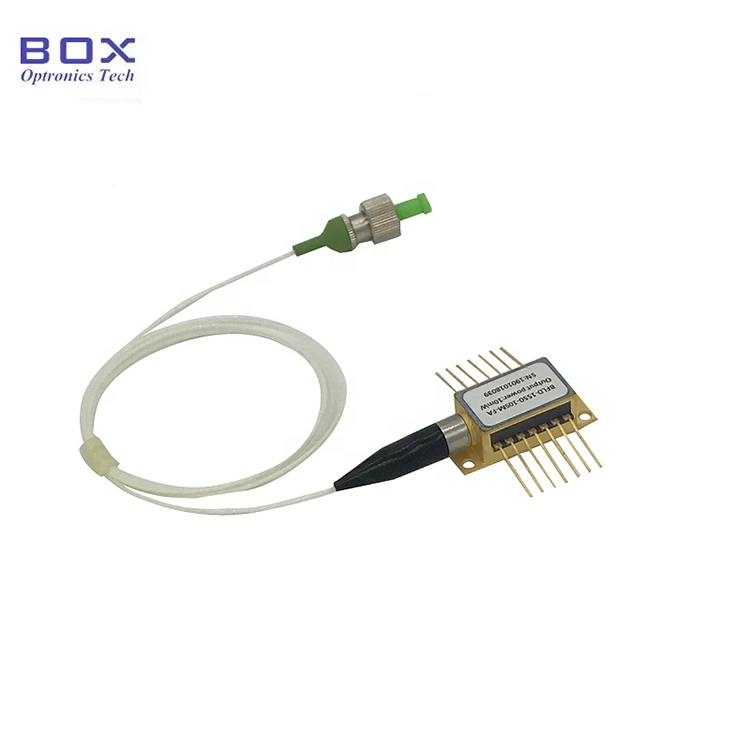

1030nm 50mW DFB laserový diodový modul je hermeticky uzavřen zapečetěné ve 14pinovém motýlkovém obalu. Podporuje CW nebo pulzní provoz a integruje TEC chladič a termistor pro stabilní spektrum. Vhodné pro spektroskopii, telekomunikace, osvětlení a snímání. Před zapnutím nejprve aktivujte chladič TEC, poté přidávejte napájení po malých krocích, abyste zabránili přehřátí čipu popř přetížení.

Specifikace produktu

Vlastnosti produktu

● Laser s distribuovanou zpětnou vazbou;

● CW nebo pulzní provoz;

● Vestavěný monitor PD, termoelektrický chladič a termistor;

● Volitelný konektor FC/APC.

Aplikace produktů

● Spektroskopie;

● Telecom;

● Osvětlení;

● Snímání.

Produkt Podrobnosti

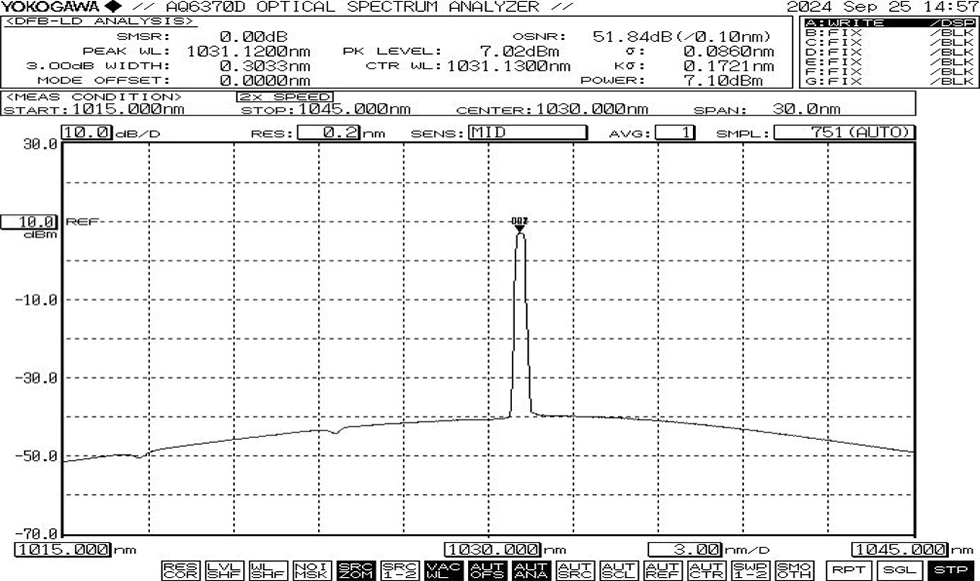

● Typické spektrum: 1030nm, +/-2nm WL tolerance

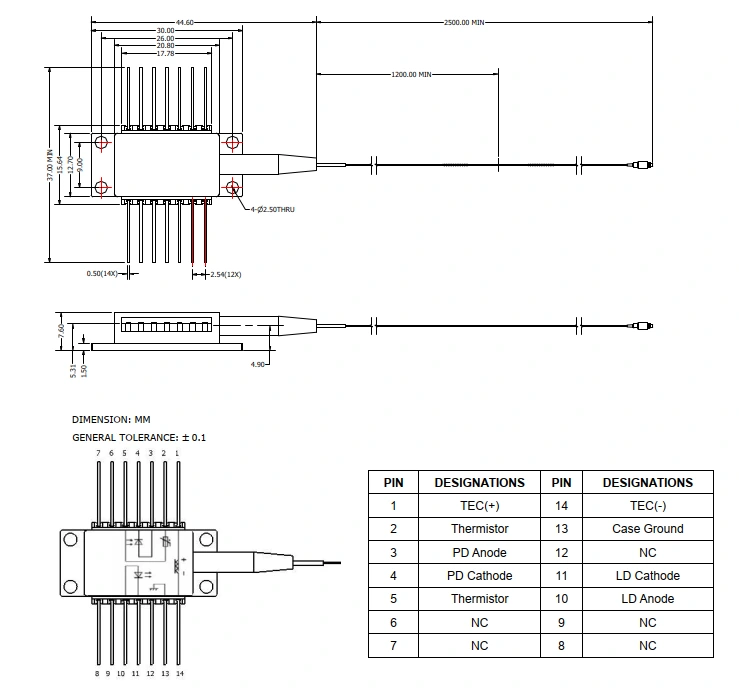

● Výkres obalu a definice pin-out (jednotka: mm)

FAQ

(1) Je to tak je možné upravit vlnovou délku změnou teploty? Co je koeficient?

--Vlnová délka/teplotní koeficient 0,01nm/℃.

(2) Co je typ vlákna?

- Corning HI1060, NA=0,14, MFD=6,2um @1060nm.

(3) Co je nastavitelný rozsah výkonu?

--10~100 %.

(4) Vy poskytnout ochrannou trubici a konektor pro LD?

--Ano. Volitelná trubka 900um a FC/APC jsou volitelné.

Objednávání informace

např.: BFLD-D1030-50SM-FA

(Informace o objednávce: 1030nm 50mW DFB laserový diodový modul, motýlek balení, s SM vláknem, FC/APC konektorem).

Pro další přizpůsobené požadavky kontaktujte: sales06@boxoptronics.com

Datový list a Testsheet

Datový list

Testsheet

Podmínky nabídky a platba

● Podmínky nabídky

(1) EXW:

Pokud máte účet DHL/UPS/FedEx, společnost Box Optronics doporučuje používat EXW. Odesíláme přes váš účet; neúčtujeme náklady na dopravu.

(2) DAP:

Pokud nemáte účet, zaplaťte prosím náklady na dopravu předem produkty.

● Platební podmínky

PayPal a T/T jsou k dispozici.

Dodací lhůta

Výroba trvá přibližně 10 pracovních dnů. (Pokud nějaké jsou skladem, bude odesláno rychleji.)

Mezinárodní logistika může trvat 3-5 pracovních dnů.

Provoz Poznámky

● Při provozu toto zařízení vysílá laserový paprsek o vysoké intenzitě; dělat nedívejte se přímo do konce vlákna, protože by to mohlo způsobit poranění očí.

● Optická vlákna jsou křehká; nepoužívejte vlákno k tahání zařízení. Při vkládání nebo vyjímání zařízení ze zásuvky nevyvíjejte tlak nebo zatáhněte za objímku umístěnou v zadní části krytu zařízení. Pro zařízení vybavené konektory, ujistěte se, že jak zařízení, tak konektor vlákna jsou zvednuty současně během instalace nebo demontáže.

● Pokud kolíky vyžadují pájení, teplota pájení nesmí přesáhnout 260 °C a doba pájení nesmí přesáhnout 10 sekund. Zvláštní je třeba věnovat pozornost následujícímu: během procesu pájení, zařízení musí být v beznapájeném stavu a páječka musí být správně uzemněný.

● Při používání zařízení přísně dodržujte provozní napětí a aktuální rozsahy uvedené v datovém listu. Klíčové parametry – včetně Ith (prahový proud), Iop max (maximální provozní proud), Vop max (maximální Provozní napětí) a λc (středová vlnová délka) – měly by být uvedeny konkrétně v protokolu o zkoušce poskytnutém v době odeslání. Poznámka: Provoz překročení absolutních maximálních hodnot může způsobit trvalé poškození zařízení.

Zajištění kvality a Poprodejní servis

● Záruční doba:

Bezplatná oprava nebo výměna vad způsobených člověkem do 1 rok od nákupu. Placené servisní služby dostupné po 1 roce.

● Výjimky z bezplatné záruky:

Během bezplatné záruční doby bezplatné opravy nebo výměny budou poskytnuty za vady způsobené problémy s kvalitou produktu. Nicméně, Box Společnost Optronics si vyhrazuje právo odmítnout bezplatné opravy v následujícím textu případy v záruční době:

(1) Škody způsobené přírodními faktory (např. blesk, prach) nebo vlivy prostředí.

(2) Poruchy v důsledku nesprávné obsluhy uživatelem.

(3) Zjevné fyzické poškození způsobené lidskou chybou.

(4) Neoprávněná demontáž, úprava nebo oprava.

(5) Upravené nebo neúplné záruční štítky na krytu.

(6) Poškození nebo ztráta během přepravy.
