1064nm 30mW DFB Butterfly laserová dioda

Obsah

1. Představení 1064nm 30mW DFB motýlková laserová dioda

2. Technické specifikace

3. Vlastnosti produktu

4. Typické aplikace

5. Podrobnosti o produktu

6. Informace pro objednání

7. Datasheet a testsheet

8. Podmínky nabídky a platby

9. Dodací lhůta

10. Provozní poznámky

11. Zajištění kvality a Poprodejní servis

Představení produktu

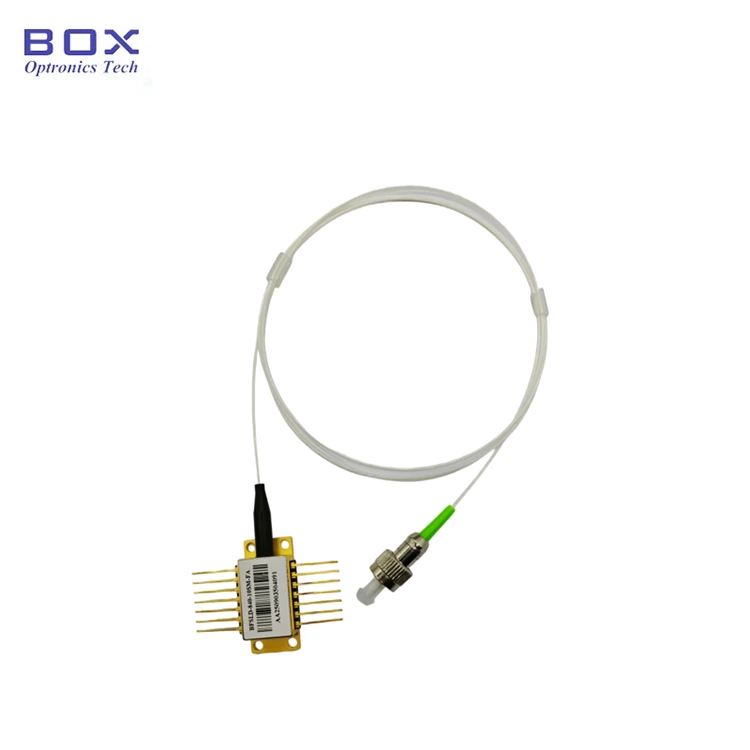

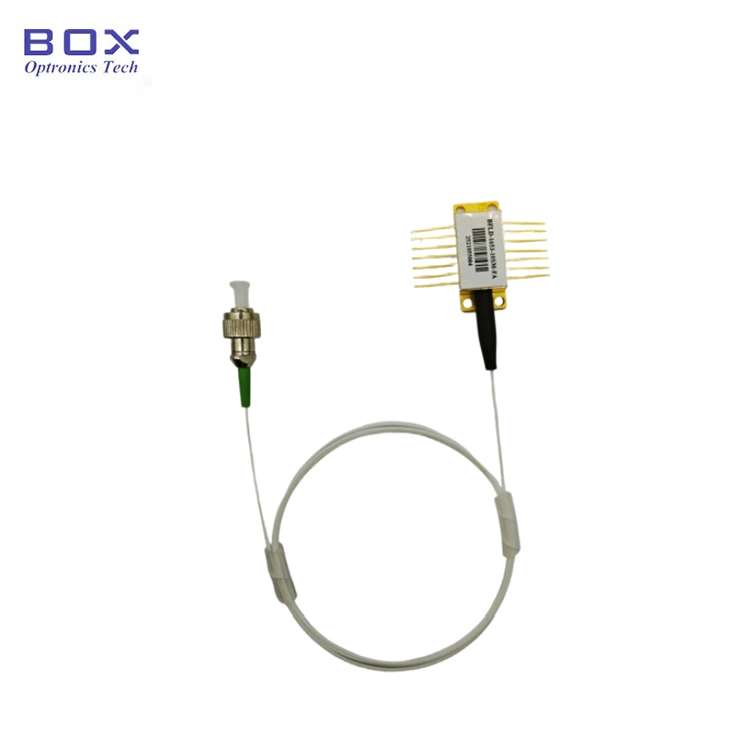

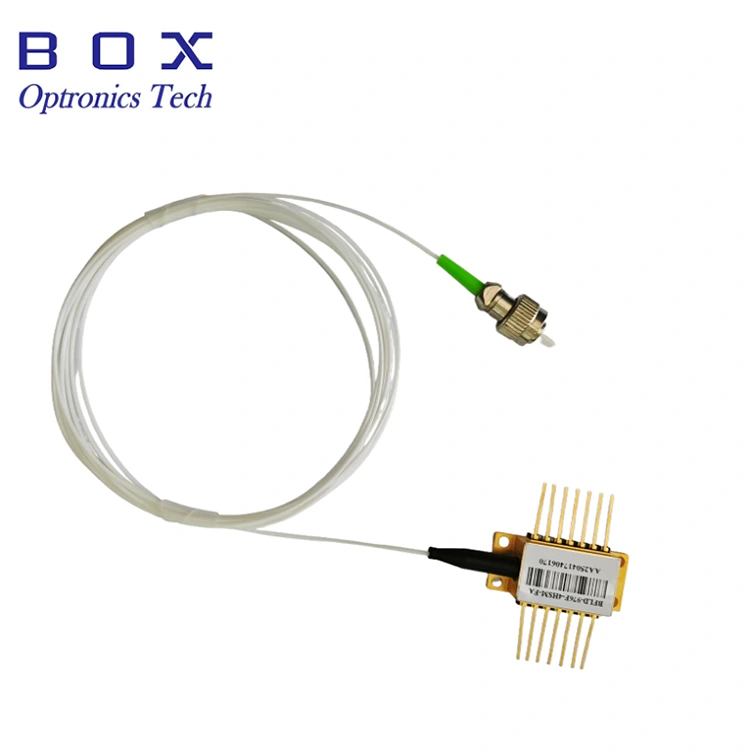

Jedná se o 1064nm DFB laserovou diodu se 14pinovým konektorem standardní balení motýlků, centrální vlnová délka 1064nm, tolerance vlnové délky +/-1nm a typický výstupní výkon 30mW. Vestavěný TEC, termistor, izolátor a monitor PD, s vynikající stabilitou vlnové délky pro dlouhodobě stabilní provoz. Používá se hlavně v komunikaci a snímání optických vláken. Drát přísně podle definice čepu, pod kontrolou TEC a nadměrné ohýbání vláken pro zajištění výkonu a životnosti.

Produkt Specifikace

Vlastnosti produktu

● Multi-Quantum Well (MQW) lasery s distribuovanou zpětnou vazbou (DFB);

● Výstupní napájení se zapne do 30 mW;

● SM nebo PM vlákno;

● 14pinový Balíček BTF s termistorem, TEC, izolátor a monitor PD.

Aplikace produktů

● Optické vlákno komunikace;

● Optický přístroj;

● Optický vláknový senzor;

● Světelný zdroj.

Produkt Podrobnosti

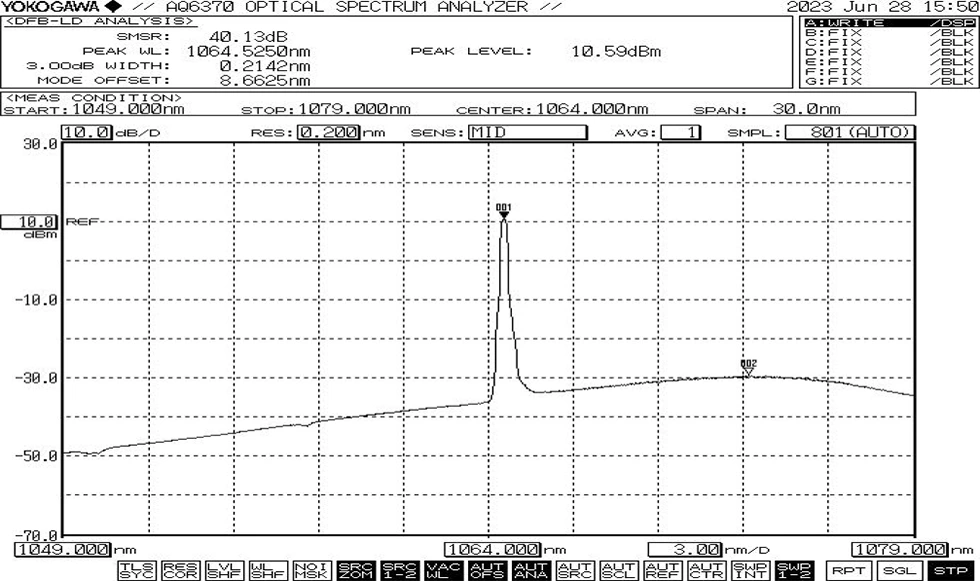

● Typické spektrum: 1064nm, tolerance +/-1 WL

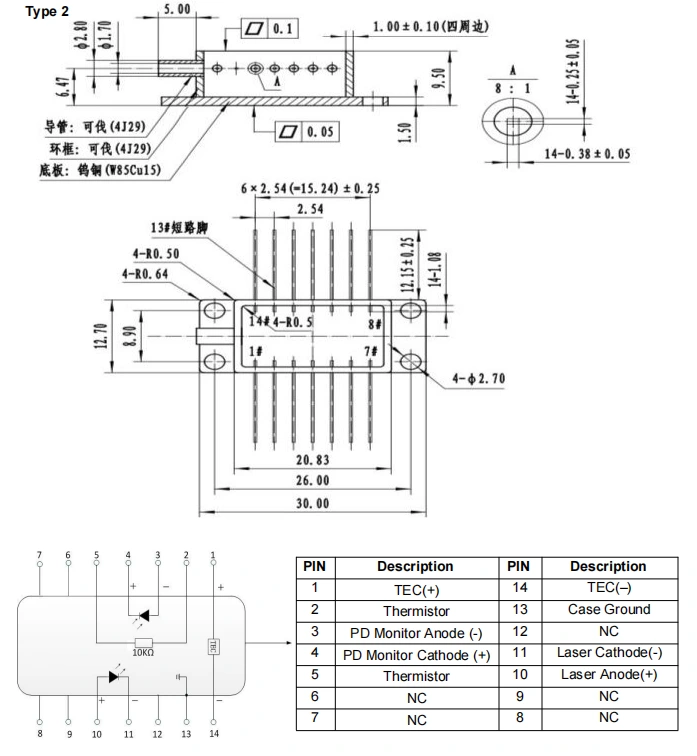

● Výkres obalu a definice PIN-OUT (jednotka: mm)-1064nm 30mW DFB Motýlí laserová dioda

● Standardní příslušenství

*Samostatné zařízení; žádný vestavěný ovladač (volitelný externí ovladač).

Objednávání informace

např.: BFLD-1064-30SM-FA

(Informace o objednávce: 1064nm 30mW DFB Butterfly Laser Diode, s SM vláknem, FC/APC konektor, kolík čerpadla).

Pro další přizpůsobené požadavky kontaktujte: sales06@boxoptronics.com

Datový list a Testsheet

Datový list

Testsheet

Podmínky nabídky a platba

● Podmínky nabídky

(1) EXW:

Pokud máte účet DHL/UPS/FedEx, společnost Box Optronics doporučuje používat EXW. Odesíláme přes váš účet; neúčtujeme náklady na dopravu.

(2) DAP:

Pokud nemáte účet, zaplaťte prosím náklady na dopravu předem produkty.

● Platební podmínky

PayPal a T/T jsou k dispozici.

Dodací lhůta

Výroba trvá přibližně 10 pracovních dnů. (Pokud nějaké jsou skladem, bude odesláno rychleji.)

Mezinárodní logistika může trvat 3-5 pracovních dnů.

Provoz Poznámky

● Před zapnutím všech součástí nejprve aktivujte chladič a poté pokračujte v postupných krocích zapínání, abyste zabránili přehřátí čipu a přetížení.

● Při provozu toto zařízení vysílá laserový paprsek o vysoké intenzitě; dělat nedívejte se přímo do konce vlákna, protože by to mohlo způsobit poranění očí.

● Optická vlákna jsou křehká; nepoužívejte vlákno k tahání zařízení. Při vkládání nebo vyjímání zařízení ze zásuvky nevyvíjejte tlak nebo zatáhněte za objímku umístěnou v zadní části krytu zařízení. Pro zařízení vybavené konektory, ujistěte se, že jak zařízení, tak konektor vlákna jsou zvednuty současně během instalace nebo demontáže.

● Pokud kolíky vyžadují pájení, teplota pájení nesmí přesáhnout 260 °C a doba pájení nesmí přesáhnout 10 sekund. Zvláštní je třeba věnovat pozornost následujícímu: během procesu pájení, zařízení musí být v beznapájeném stavu a páječka musí být správně uzemněný.

● Během procesu zapínání nikdy nepřipojujte přímo vysoký proud, např hrozí poškození čipu. Místo toho zapněte zařízení na aktuální úrovni blízko prahové hodnoty čipu a poté postupně zvyšujte proud v malém přírůstky, dokud nedosáhnete požadované úrovně.

Zajištění kvality a Poprodejní servis

● Záruční doba:

Bezplatná oprava nebo výměna vad způsobených člověkem do 1 rok od nákupu. Placené servisní služby dostupné po 1 roce.

● Výjimky z bezplatné záruky:

Během bezplatné záruční doby bezplatné opravy nebo výměny budou poskytnuty za vady způsobené problémy s kvalitou produktu. Nicméně, Box Společnost Optronics si vyhrazuje právo odmítnout bezplatné opravy v následujícím textu případy v záruční době:

(1) Škody způsobené přírodními faktory (např. blesk, prach) nebo vlivy prostředí.

(2) Poruchy v důsledku nesprávné obsluhy uživatelem.

(3) Zjevné fyzické poškození způsobené lidskou chybou.

(4) Neoprávněná demontáž, úprava nebo oprava.

(5) Upravené nebo neúplné záruční štítky na krytu.

(6) Poškození nebo ztráta během přepravy.
