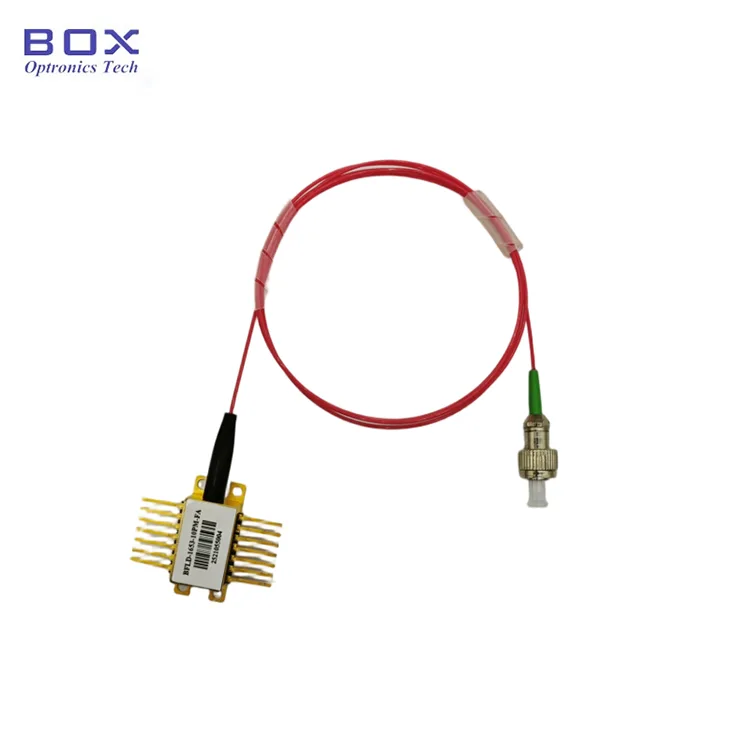

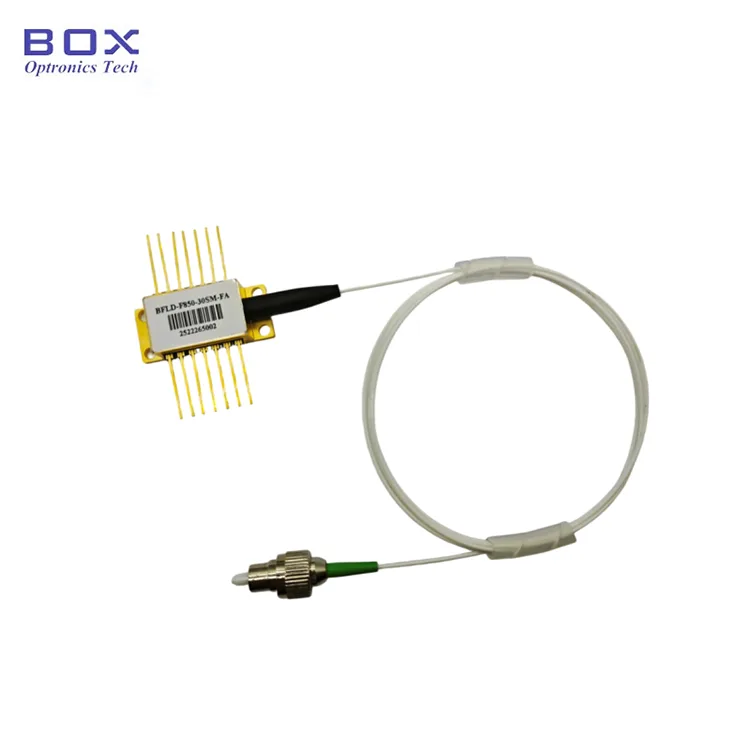

Box Optronics poskytuje 1310nm 100mW DFB laser, prémiový laserový zdroj s vláknovou vazbou určený pro náročné aplikace optické komunikace, snímání a testování. Toto zařízení se vyznačuje strukturou distribuované zpětné vazby (DFB) multi-quantum well (MQW), která poskytuje výjimečnou stabilitu vlnové délky, vysoký poměr potlačení bočního režimu a až 120 mW výstupního výkonu jednovidového vlákna.
Tento laser, umístěný ve standardním 14kolíkovém motýlkovém balení s integrovaným chladičem TEC, termistorem, optickým izolátorem a monitorovou fotodiodou, je kompatibilní se standardy pinoutů OC-48. Ať už jde o vysoce výkonné testovací systémy, optické snímací sítě nebo komunikační systémy nové generace, Box Optronics poskytuje spolehlivý výkon podpořený přísnou kontrolou kvality a globální technickou podporou.
● Vysoký optický výstupní výkon: až 120 mW typický (SM vlákno)
● Struktura DFB s více kvantovými jamkami (MQW) pro vynikající stabilitu vlnové délky
● Vysoký poměr potlačení bočního režimu (SMSR): Typicky > 35 dB
● Vestavěný optický izolátor pro ochranu proti zpětnému odrazu
● Integrovaný TEC chladič a termistor pro přesné ovládání vlnové délky
● Monitorovací fotodioda pro monitorování napájení v reálném čase
● Možnosti vlákna s jedním režimem (SM) nebo se zachováním polarizace (PM).
● Standardní optický konektor FC/APC (přizpůsobitelný)
● Oborový 14pinový motýlkový balíček kompatibilní s vývody OC-48
● Vysoce výkonné optické testovací a měřicí systémy
● Vysílače a transceivery pro komunikaci z optických vláken
● Základní zdroje optického zesilovače
● FMCW LiDAR
● Výzkumné a vývojové laboratoře
● Monitorování a řízení průmyslových procesů
|
Parametr |
Symbol |
Stav |
Min. |
Max. |
Jednotka |
|
Laserový dopředný proud |
LI |
CW |
- |
400 |
mA |
|
Reverzní napětí |
VR |
CW |
- |
-2,0 |
V |
|
ESD napětí |
ESD |
- |
500 |
- |
V |
|
Provozní teplota |
TOP |
Teplota pouzdra |
0 |
+70 |
℃ |
|
Skladovací teplota |
TSTG |
Okolní teplota |
-40 |
+85 |
℃ |
|
Parametr |
Symbol |
Stav |
Min. |
Typ. |
Max. |
Jednotka |
|
Provozní vlnová délka |
λC |
CW, 25 ℃ |
1300 |
1310 |
1320 |
nm |
|
Optický výstupní výkon (SM) |
PF |
SM vlákno |
90 |
120 |
- |
mW |
|
Optický výstupní výkon (PM) |
PF |
PM vlákno |
70 |
90 |
- |
mW |
|
Prahový proud |
ITH |
25℃ |
14 |
20 |
50 |
mA |
|
Provozní proud |
IOP |
CW |
- |
250 |
400 |
mA |
|
Provozní napětí |
VOP |
25℃ |
- |
- |
3.0 |
V |
|
Poměr potlačení bočního režimu |
SMSR |
- |
35 |
- |
- |
dB |
|
TEC proud |
ITEC |
- |
-1,5 |
- |
2.5 |
A |
|
Napětí TEC |
VTEC |
- |
-2.5 |
- |
3.8 |
V |
|
Odpor termistoru |
RTH |
25℃ |
9.5 |
10 |
10.5 |
kΩ |
|
Termistor B-hodnota |
β |
25℃/80℃ |
- |
3950 |
- |
K |
|
KOLÍK |
Popis |
KOLÍK |
Popis |
|
1 |
Termistor |
14 |
NC (bez připojení) |
|
2 |
Termistor |
13 |
Laserová anoda (+) |
|
3 |
LD katoda (-) |
12 |
Laserová katoda (-) |
|
4 |
PD anoda (+) |
11 |
Laserová anoda (+) |
|
5 |
PD katoda (-) |
10 |
NC (bez připojení) |
|
6 |
TEC (+) |
9 |
Případ Ground |
|
7 |
TEC (-) |
8 |
Případ Ground |

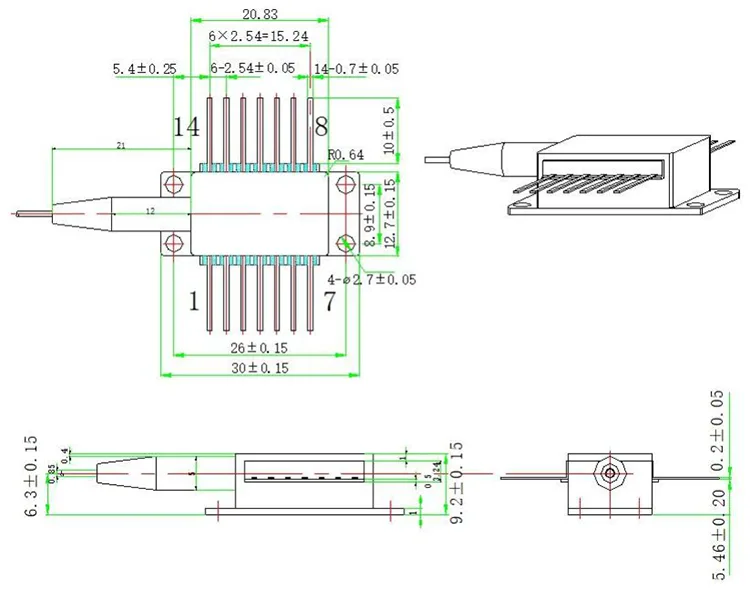

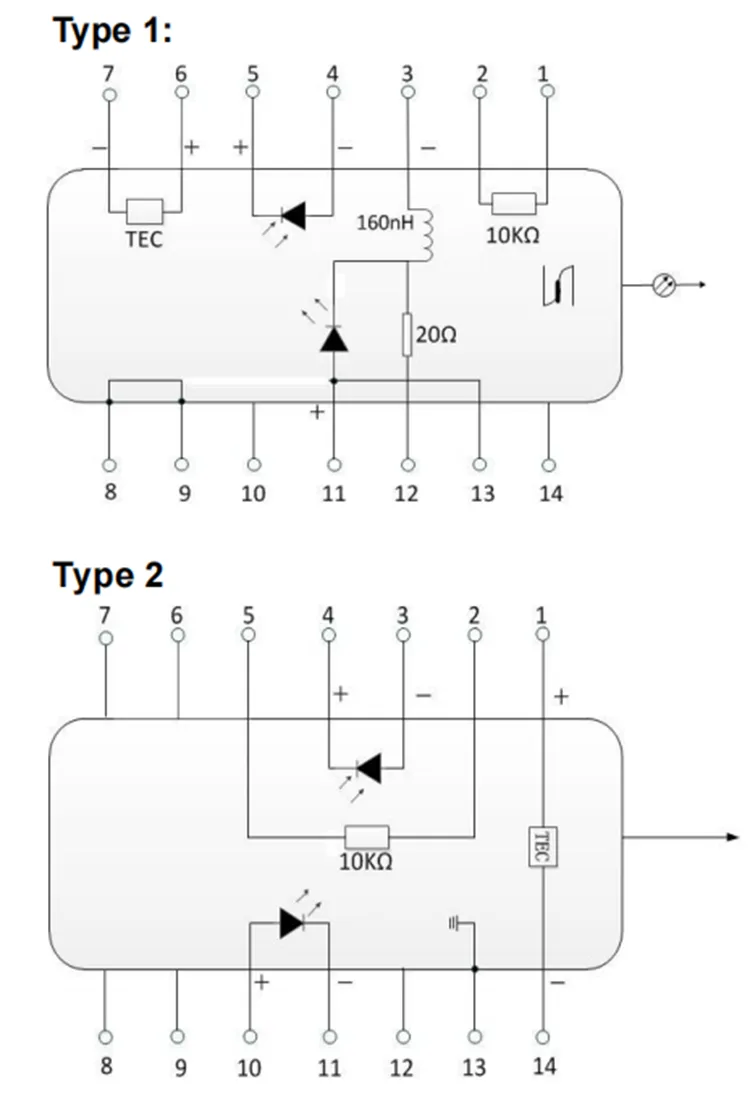

Definice pinoutu (typ 2)
|
KOLÍK |
Popis |
KOLÍK |
Popis |
|
1 |
TEC (+) |
14 |
TEC(-) |
|
2 |
Termistor |
13 |
Případ Ground |
|
3 |
Anoda monitoru PD (-) |
12 |
NC (bez připojení) |
|
4 |
Katoda PD monitoru (+) |
11 |
Laserová katoda (-) |
|
5 |
Termistor |
10 |
Laserová anoda (+) |
|
6 |
NC (bez připojení) |
9 |
NC (bez připojení) |
|
7 |
NC (bez připojení) |
8 |
NC (bez připojení) |
● ✓ Více než 10 let profesionálních zkušeností s výrobou laserových diod
● ✓ Přísná kontrola kvality se 100% testováním před odesláním
● ✓ Konkurenční ceny se stabilní schopností hromadného doručení
● ✓ Flexibilní možnosti přizpůsobení pro vlnovou délku, výkon, vlákno a balení
● ✓ Technická podpora 7×24 hodin a rychlá odezva
● ✓ Testování vzorků dostupné pro vyhodnocení
● ✓ Certifikovaný systém managementu kvality ISO9001:2015
● ✓ Globální přeprava s expresním doručením DHL, UPS, FedEx
BFLD – XXXX – XX – XX – X
|
Pole |
Kód |
Popis |
|
Produktová řada |
BFLD |
Butterfly DFB laserová dioda |
|
Vlnová délka |
1310 |
1310nm střední vlnová délka (jiné vlnové délky k dispozici) |
|
Výstupní výkon |
1H |
Třída 100 mW vysoký výkon (10: 10 mW, 20: 20 mW, 1H: 100 mW) |
|
Typ vlákna |
SM / PM |
SM: Jednorežimové vlákno | PM: Vlákno udržující polarizaci |
|
Konektor |
FA / SA |
FA: FC/APC | SA: SC/APC | Jiné: vlastní požadavek |
|
Typ pinoutu |
1/2 |
Typ 1 | Typ 2 |
Příklad: BFLD-1310-1HPM-FA2
1310nm 100mW DFB 14kolíková laserová dioda Butterfly, vlákno PM, konektor FC/APC, kolík typu 2
● Středová vlnová délka: 1270~1650nm (k dispozici vlastní vlnové délky)
● Výstupní výkon: 10 mW, 20 mW, jiné
● Typ vlákna: Jednovidové vlákno, vlákno udržující polarizaci
● Délka vlákna: 1 m, 1,5 m, 2 m (vlastní délky)
● Typ konektoru: FC/APC, FC/UPC, SC/APC, LC/APC, holé vlákno
● Konfigurace pinoutů: Typ 1, Typ 2
Pro vlastní požadavky kontaktujte náš prodejní tým:
E-mail: sales06@boxoptronics.com
Tel: +86-13322933691
Webové stránky: www.boxphotonics.com
Každá jednotka je dodávána s komplexní zkušební zprávou dokumentující naměřené parametry výkonu. Testovací list obsahuje podrobné specifikace, křivky výkonu a poznámky k pozornosti.
● Individuální zkušební protokol je součástí každé jednotky
● K dispozici jsou typické spektrální a výkonové křivky
Zkušební protokol pro referenci
