1550,12nm DWDM DFB laser

Přehled produktu-1550,12nm DWDM DFB Laser

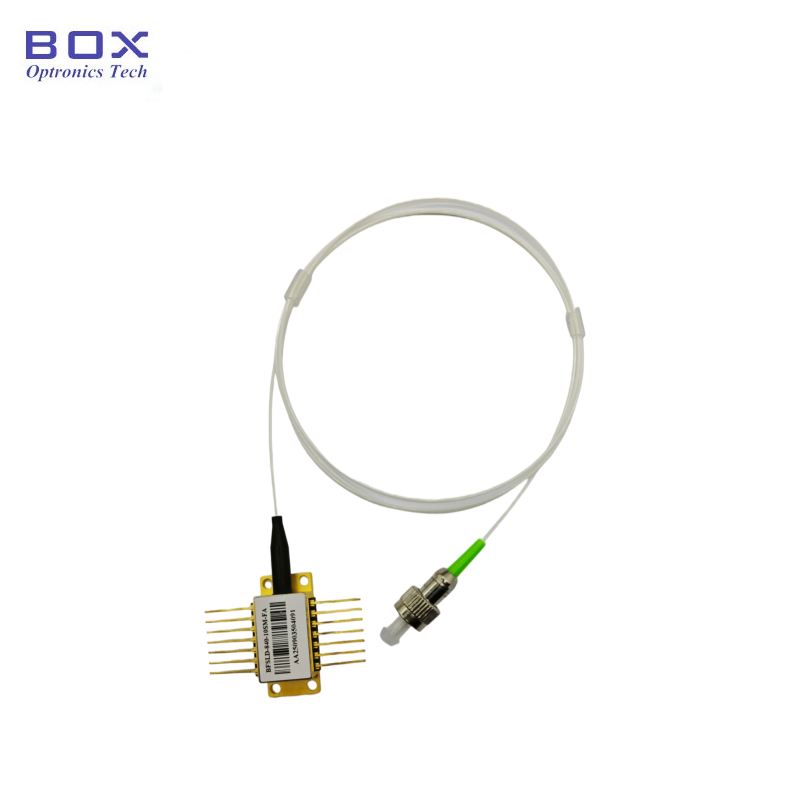

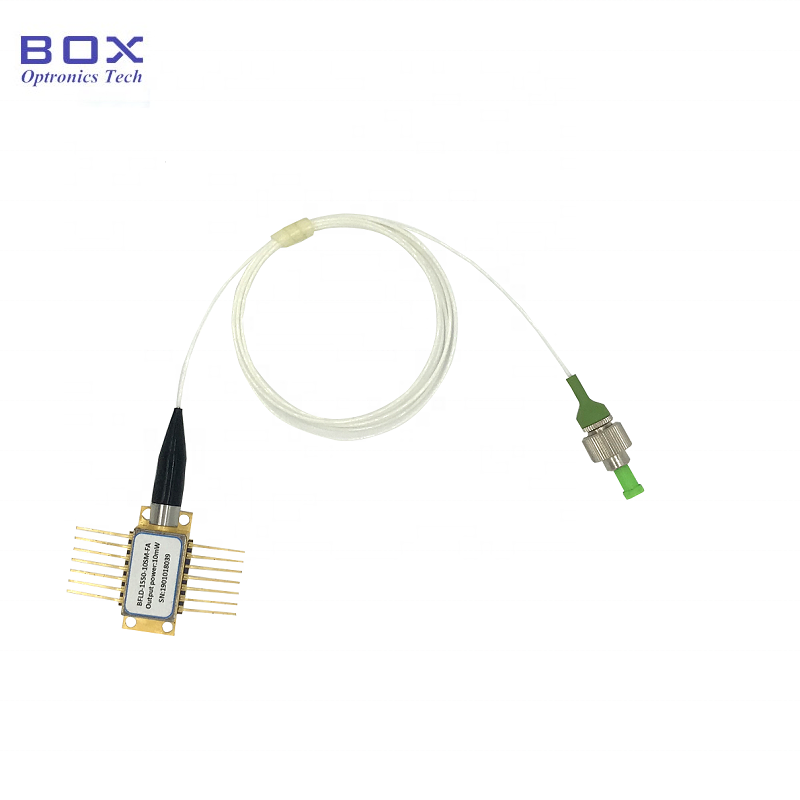

1550,12nm DWDM DFB laser (model BFLD-CH34-XXSM-FA, ITU Grid Channel 34) je 14kolíková laserová dioda s distribuovanou zpětnou vazbou speciálně navržená pro analogový přenos CATV a optické komunikační aplikace DWDM. Toto zařízení, které pracuje na standardní vlnové délce mřížky ITU 1550,12 nm, poskytuje optický výstupní výkon 10 mW nebo 20 mW prostřednictvím jednovidového nebo polarizačního vlákna s konektorem FC/APC.

Laser, umístěný v hermetickém 14pinovém motýlkovém obalu s integrovaným izolátorem, termoelektrickým chladičem (TEC), 10kΩ termistorem a monitorovací fotodiodou, poskytuje teplotní a výkonovou stabilizaci v celém rozsahu provozních teplot -40°C až +85°C. K dispozici jsou dvě konfigurace vývodů (Typ 1 a Typ 2) pro kompatibilitu s různými konstrukcemi systémové desky.

Klíčové vlastnosti-1550,12nm DWDM DFB laser

· Standardní vlnová délka mřížky ITU: 1550,12nm (kanál 34), volitelný celý rozsah CH18–CH64

· Vysoký optický výstupní výkon: 10 mW nebo 20 mW

· Pokročilý design analogového čipu optimalizovaný pro přenos CATV

· Vysoký poměr potlačení bočního režimu: SMSR ≥30dB

· Vestavěný optický izolátor: ≥30dB izolace při 25°C

· Vysoká optická zpětná ztráta: ≥40dB

· Široká modulační šířka pásma: typická 2,5 GHz

· 14kolíkový hermetický motýlkový balíček s integrovaným TEC a termistorem

· Integrovaná monitorová fotodioda pro monitorování napájení

· Možnosti vlákna: SMF-28e single-mode nebo PMF-1550 vlákno udržující polarizaci

· Standardní FC/APC konektor, 1,0m pigtail (900μm volná trubka)

· Široký rozsah provozních teplot: -40 °C až +85 °C

· Dvě konfigurace pinů (Typ 1 / Typ 2) pro flexibilitu návrhu

Typické aplikace-1550,12nm DWDM DFB Laser

· Vysílací sítě CATV a přenosové systémy koncové stanice

· Sítě s omezenými zdroji vláken (multiplexování vlnových délek)

· Rozbočovač kabelové televize a distribuční zařízení

· Optické vysílací moduly pro analogové RF-over-fiber

· Přístroje pro testování a měření optických vláken

· Satelitní a RF signál distribuce přes vlákno

· Výzkum a vývoj v laboratořích optické komunikace

· Integrace OEM do CATV a telekomunikačních zařízení

Specifikace produktu-1550,12nm DWDM DFB Laser

Absolutní maximální hodnocení

Elektrooptické vlastnosti (T = 25 °C, IF = IOP)

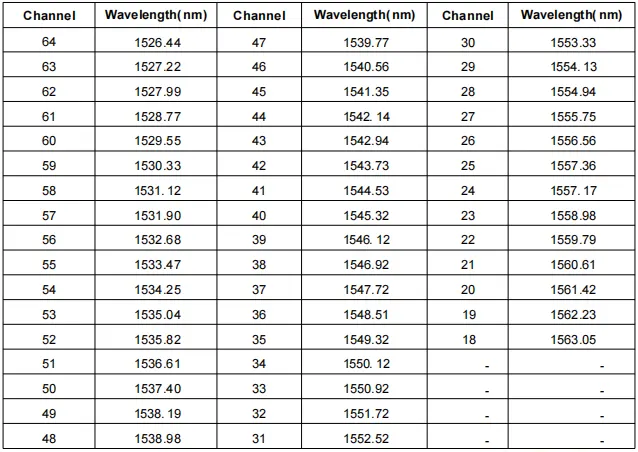

Referenční vlnová délka mřížky ITU (vybrané kanály)

Poznámka: Plné ITU mřížkové kanály CH18–CH64 (1526,44nm–1563,05nm) dostupné na vyžádání.

Specifikace optických vláken-1550,12nm DWDM DFB Laser

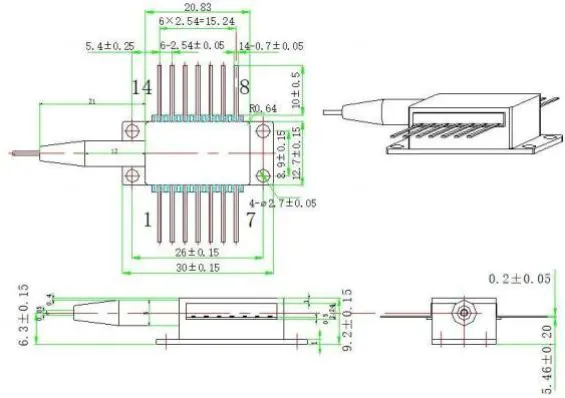

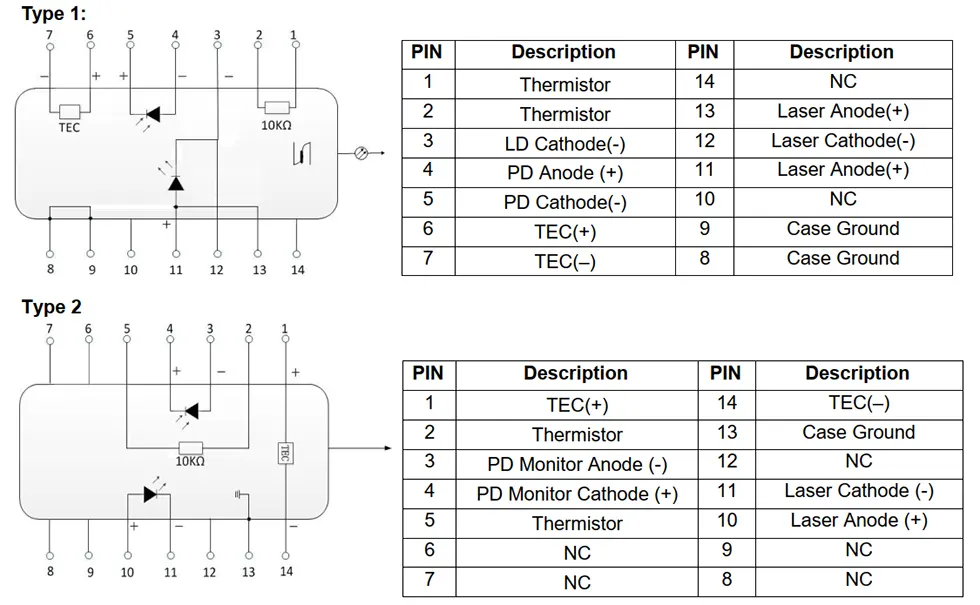

Package and Pin Definition-1550,12nm DWDM DFB laser

Informace pro objednání-1550,12nm DWDM DFB Laser

Modelová nomenklatura

BFLD – XXXX – XX – XX – XX (-X)

Příklad: BFLD-CH34-10SM-FA

Proč si vybrat lasery Box Optronics DWDM DFB?

· Osvědčená technologie laserového čipu DFB s analogově optimalizovaným designem pro aplikace CATV

· 100% funkční testování a vypalování před odesláním

· Plná podpora vlnové délky mřížky ITU (CH18–CH64) s přísnou tolerancí vlnové délky

· Konkurenční ceny s přímou dodávkou z výroby

· Flexibilní množství objednávek – podpora prototypů výzkumu a vývoje i hromadné výroby

· Možnosti přizpůsobení pro vlnovou délku, výkon, typ vlákna, konektor a konfiguraci kolíků

· Dlouhodobá stabilita dodávek pro zavádění sítí CATV a produkční programy

· Hermetické motýlkové balení s integrovaným TEC pro spolehlivý provoz při vysokých teplotách

· Mezinárodní přeprava prostřednictvím DHL/UPS/FedEx s plným sledováním

Často kladené otázky (FAQ)

Otázka: Jaký je rozdíl mezi tímto DWDM DFB laserem a standardním DFB laserem?

Odpověď: Tento laser DFB s mřížkou ITU kombinuje přesné řízení vlnové délky s analogovým výkonem optimalizovaným pro CATV. Vyznačuje se optimalizovaným designem laserového čipu pro vysoký poměr nosné k šumu (CNR), výkon s nízkým zkreslením (CSO/CTB) a stabilní optický výstup.

Ve srovnání se standardními lasery DFB určenými především pro digitální optickou komunikaci jsou lasery CATV DFB speciálně optimalizovány pro aplikace s analogovou modulací, kde jsou rozhodující linearita a šum.

Otázka: Jaké vlnové délky mřížky ITU jsou k dispozici?

Odpověď: Nabízíme vlnové délky mřížky ITU-T od CH18 (1563,05nm) do CH64 (1526,44nm), které pokrývají běžně používané kanály DWDM v pásmu C. Vlastní vlnové délky jsou k dispozici podle specifických systémových požadavků.

Otázka: Jaký je rozdíl mezi možnostmi vláken SMF a PMF?

Odpověď: SMF-28e je standardní jednovidové vlákno, vhodné pro většinu CATV a obecné optické komunikační aplikace, kde polarizace není kritická. PMF-1550 je polarizační vlákno určené pro systémy citlivé na polarizaci. U vlákna PM je pomalá osa zarovnána s klíčem konektoru. Vyberte na základě požadavků na polarizaci vašeho systému.

Otázka: Proč je vestavěný izolátor důležitý pro aplikace CATV?

Odpověď: Optická zpětná vazba způsobená odrazy vláken nebo optickými součástmi může způsobit šum, nestabilitu vlnové délky a degradaci signálu v analogových přenosových systémech. Vestavěný optický izolátor potlačuje optickou zpětnou vazbu a zajišťuje stabilní výstupní výkon, nízký šum a spolehlivý přenos CATV.

Otázka: Jaké je minimální množství objednávky (MOQ)?

Odpověď: MOQ je 1ks. Podporujeme flexibilní množství objednávek. Standardní modely mohou být dodávány v malých množstvích pro výzkum a vývoj a prototypování, stejně jako větší objemy pro nasazení a výrobu CATV sítě. Kontaktujte náš prodejní tým pro konkrétní cenu ve vámi požadovaném množství.

Otázka: Mohu získat vlastní vlnovou délku, výkon nebo konfiguraci konektoru?

Odpověď: Ano, nabízíme komplexní možnosti přizpůsobení včetně jakékoli vlnové délky sítě ITU (CH18–CH64), vlastních úrovní výstupního výkonu v rozmezí 6–20 mW, alternativních typů a délek vláken, různých typů konektorů (FC/APC, SC/APC, LC atd.) a přizpůsobených konfigurací kolíků (Typ 1 nebo Typ 2). Kontaktujte nás s vašimi konkrétními požadavky a náš technický tým posoudí proveditelnost a poskytne cenovou nabídku.

Datový list a Testsheet

Datový list

Testsheet

Dodací lhůta

· Standardní jednotky (modely na skladě): 3~5 pracovních dnů

· Standardní výroba: 2~3 týdny

· Objemové objednávky: Kontaktujte nás pro plán výroby

· Vlastní objednávky: 3~4 týdny

· Mezinárodní doprava: ~5 pracovních dnů (DHL/UPS/FedEx Express)

Provozní poznámky a manipulace

· Laserové diody jsou zařízení citlivá na elektrostatický výboj (ESD) – při manipulaci vždy používejte správnou ESD ochranu

· Nedotýkejte se konce vlákna a optických součástí holými prsty, abyste zabránili kontaminaci

· Nepoužitá zařízení skladujte v obalech bezpečných pro ESD při doporučené skladovací teplotě (-40 °C až +85 °C)

· Nepřekračujte absolutní maximální hodnocení uvedené v datovém listu

· Vždy používejte ovladač laserové diody s omezením proudu a ochranou proti přepětí

· Povolte stabilizaci teploty TEC před aplikací proudu laserového pohonu pro optimální výkon a spolehlivost

· Abyste zabránili poškození vlákna, vyhněte se nadměrnému ohýbání vlákna

· Před spojením očistěte konektory vláken pomocí vhodných čisticích nástrojů, abyste zabránili poškození a ztrátě vložení

· Provoz laseru nad jmenovitým proudem nebo vnějším teplotním rozsahem může zkrátit životnost a způsobit trvalé poškození
