1530nm 40mW DFB Fiber Couped Laser

Přehled produktu-1530nm 40mW DFB Fiber Coupled Laser

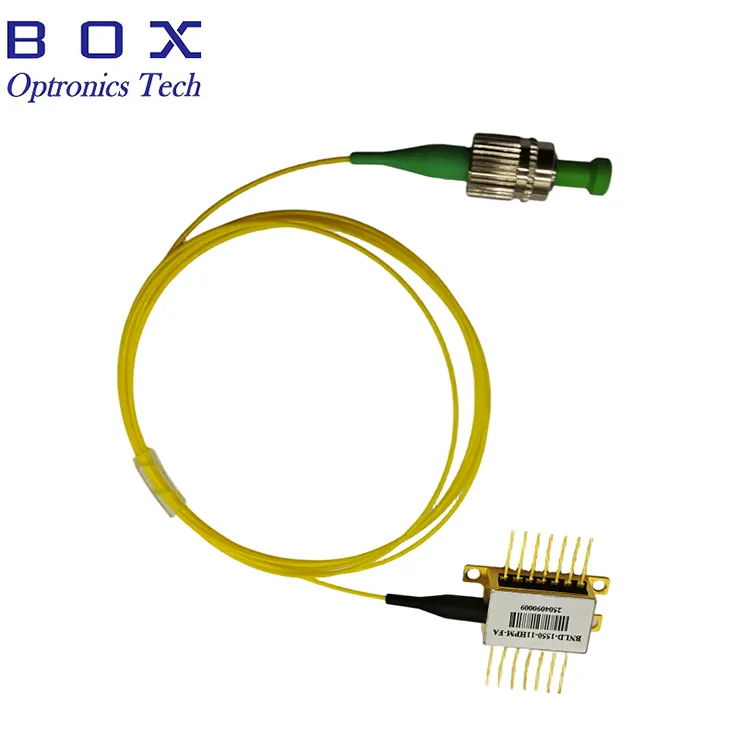

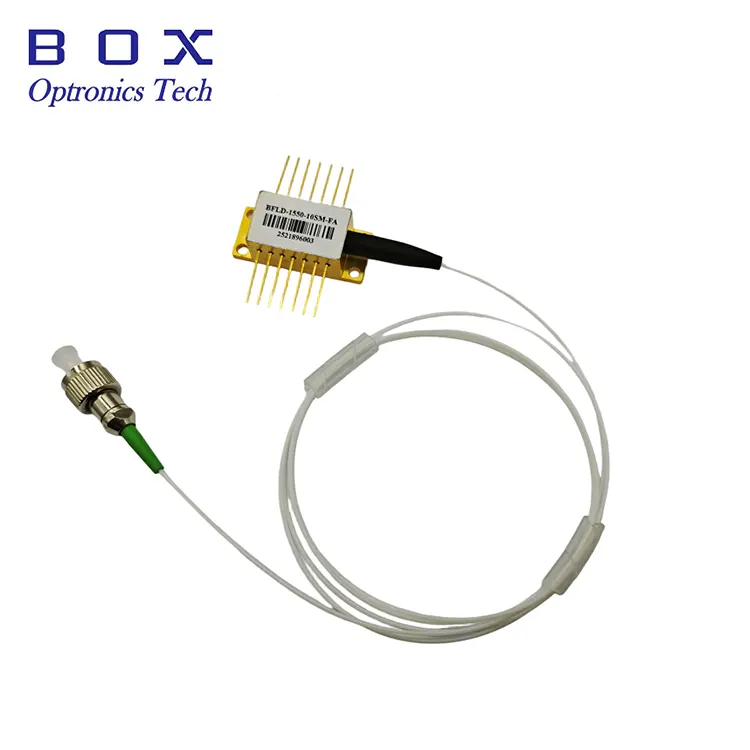

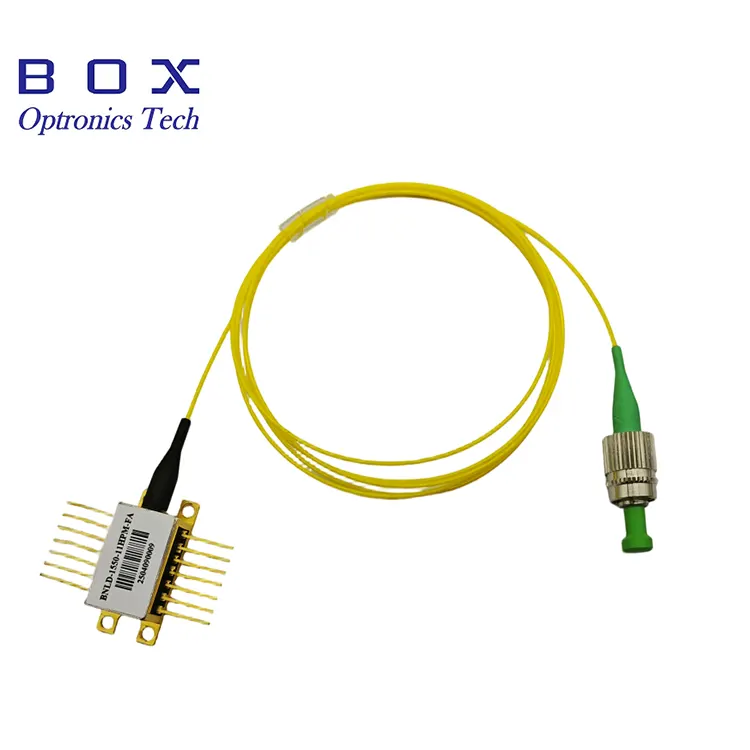

1530nm 40mW DFB Fiber Coupled Laser (Model BFLD-1530-40SM-FA) je vysoce výkonná laserová dioda s distribuovanou zpětnou vazbou navržená pro aplikace vyžadující stabilní, vysoce výkonný jednorežimový optický výstup. Toto zařízení poskytuje minimálně 40 mW optického výstupního výkonu prostřednictvím jednovidového vlákna s FC/APC konektorem a je vybaveno vestavěným optickým izolátorem, který zabraňuje zpětnému odrazu a zajišťuje stabilní provoz.

Laser, umístěný ve 14pinovém motýlkovém pouzdru s integrovaným termoelektrickým chladičem (TEC) a termistorem pro přesnou vlnovou délku a stabilizaci výkonu, nabízí vynikající poměr potlačení bočního režimu (≥35dB) a spolehlivý výkon v celém rozsahu provozních teplot. Pinout kompatibilní s OC-48 zjednodušuje integraci do stávajících systémových návrhů.

Tento laser je vhodný pro optické testovací systémy, vysoce výkonné optické systémy, aplikace snímání optických vláken a přístrojové vybavení vyžadující stabilní, vysoce výkonné 1530nm laserové zdroje.

Klíčové vlastnosti-1530nm 40mW DFB Fiber Coupled Laser

· Vysoký optický výstupní výkon: minimálně 40 mW, typický 50 mW (výstup SM vlákna)

· Vlnová délka středu: 1530nm (rozsah: 1527–1533nm)

· Vysoký poměr potlačení bočního režimu (SMSR): ≥35dB

· Vestavěný optický izolátor pro ochranu proti zpětnému odrazu

· Jednorežimový optický kabel s konektorem FC/APC

· 14kolíkový motýlkový balíček s integrovaným TEC a termistorem

· Kompatibilní s OC-48 pro snadnou integraci do systému

· Integrovaná monitorová fotodioda pro monitorování napájení

· Přesná stabilizace vlnové délky a výkonu pomocí ovládání TEC

· Nízkoprahový proud: typicky 20 mA

· Hermetické balení motýlků pro dlouhodobou spolehlivost

Typické aplikace-1530nm 40mW DFB Fiber Couped Laser

· Optické testovací a měřicí systémy

· Aplikace pro snímání optických vláken a distribuované snímání

· Optické zesilovací lasery a zdroje signálu

· Systémy vlnového multiplexování (WDM).

· Zařízení pro testování optické komunikace

· Laboratorní a výzkumné vybavení

· Popis a testování fotonických komponent

· Analýza a měření optického spektra

· Průmyslové laserové systémy a integrace OEM

Specifikace produktu-1530nm 40mW DFB Fiber Coupled Laser

Absolutní maximální hodnocení

Elektrooptické vlastnosti (T = 25 °C, IF = IOP)

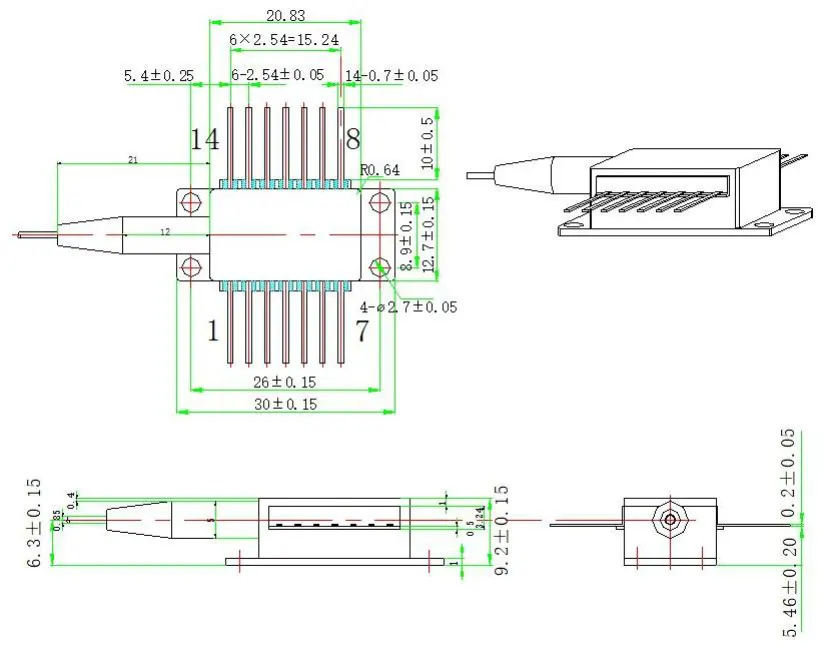

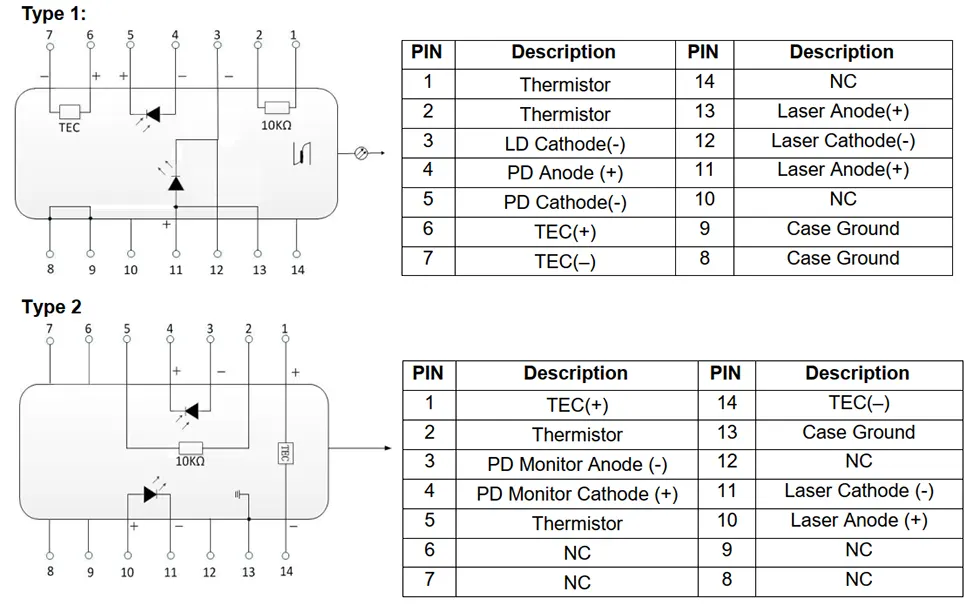

Package and Pin Definition-1530nm 40mW DFB Fiber Couped Laser

Informace pro objednání-1530nm 40mW DFB Fiber Coupled Laser

Dostupné modely

Poznámka: Vlastní vlnové délky v rámci pásma C, alternativní úrovně výkonu, různé délky vláken a možnosti konektorů jsou k dispozici na vyžádání. Kontaktujte náš prodejní tým ohledně ceny vlastní konfigurace a dodací lhůty.

Proč si vybrat lasery Box Optronics DFB?

· Osvědčená technologie laserového čipu DFB s konzistentními specifikacemi vlnové délky a výkonu

· 100% funkční testování a vypalování před odesláním

· Konkurenční ceny s přímou dodávkou z výroby

· Flexibilní množství objednávek – podpora prototypů výzkumu a vývoje i hromadné výroby

· Možnosti přizpůsobení pro vlnovou délku, výkon, délku vlákna, konektor a konfiguraci pinů

· Dlouhodobá stabilita dodávek pro produkční programy a systémovou integraci

· Hermetické motýlkové balení s integrovaným TEC pro spolehlivý provoz

· Mezinárodní přeprava prostřednictvím DHL/UPS/FedEx s plným sledováním

Často kladené otázky (FAQ)

Otázka: Jaký je rozdíl mezi lasery DFB a FP?

Odpověď: Lasery DFB (Distributed Feedback) obsahují vestavěnou mřížkovou strukturu, která umožňuje provoz v jediném podélném režimu (SLM) s úzkou šířkou čáry a vysokým poměrem potlačení bočního režimu (SMSR ≥35dB pro toto zařízení). FP (Fabry-Perot) lasery obvykle pracují s více podélnými režimy a mají širší spektrální výkon.

Lasery DFB jsou preferovány pro aplikace vyžadující přesné řízení vlnové délky a vysokou stabilitu, jako jsou systémy WDM, snímání vláken a přesné přístrojové vybavení, zatímco lasery FP se obvykle používají pro aplikace, které jsou citlivé na náklady, kde je přísná kontrola vlnové délky méně kritická.

Otázka: Proč je vestavěný izolátor důležitý?

Odpověď: Zpětné odrazy od připojení vláken, optických součástí nebo konců vláken se mohou vrátit zpět do laserové diody, což způsobí kolísání výstupního výkonu, nestabilitu vlnové délky a zvýšený šum. Vestavěný optický izolátor snižuje optickou zpětnou vazbu a pomáhá udržovat stabilní výstupní výkon, stabilitu vlnové délky a nízký šum.

Otázka: Jaká je role TEC a termistoru?

Odpověď: Termoelektrický chladič (TEC) a termistor spolupracují na udržení teploty laserového čipu pomocí přesné regulace teploty obalu. Protože vlnová délka a výstupní výkon laseru závisí na teplotě, přesné řízení teploty zajišťuje stabilní výkon v různých okolních podmínkách. Termistor 10kΩ (hodnota B 3950K) poskytuje teplotní zpětnou vazbu do regulátoru TEC, který upravuje proud TEC pro udržení nastavené teploty. To je nezbytné pro aplikace vyžadující konzistentní vlnovou délku a výkon.

Otázka: Co znamená OC-48 pinout kompatibilní?

Odpověď: Rozvor kompatibilní s OC-48 označuje přiřazení pinů motýlkového pouzdra běžně používané v aplikacích optické komunikace OC-48 (2,5 Gb/s SONET/SDH). Tato kompatibilita zjednodušuje integraci do systémů využívajících podobná elektrická a mechanická rozhraní. K dispozici jsou dvě možnosti vývodů (Typ 1 a Typ 2) pro různé konstrukce systému.

Otázka: Jaké je minimální množství objednávky (MOQ)?

Odpověď: MOQ je 1ks. Podporujeme flexibilní množství objednávek. Standardní modely mohou být dodávány v malých množstvích pro výzkum a vývoj a prototypování, stejně jako větší objemy pro výrobu. Kontaktujte náš prodejní tým pro konkrétní cenu ve vámi požadovaném množství.

Otázka: Mohu získat vlastní vlnovou délku nebo úroveň výkonu?

Odpověď: Ano, nabízíme možnosti přizpůsobení včetně vlnových délek kompatibilních s CWDM a dalších přizpůsobených vlnových délek v rámci dostupného rozsahu, alternativní úrovně výstupního výkonu, vlastní délky vláken, různé typy konektorů (FC/APC, FC/UPC, LC atd.) a přizpůsobené konfigurace kolíků. Kontaktujte nás s vašimi konkrétními požadavky a náš technický tým posoudí proveditelnost a poskytne cenovou nabídku.

Otázka: Jaký proud měniče je potřeba k dosažení výkonu 40 mW?

A: Typický provozní proud při 25°C je 200 mA, s maximem 300 mA. Prahový proud je typicky 20 mA (minimálně 14 mA, maximálně 50 mA). Skutečný provozní proud se může mezi jednotlivými zařízeními a teplotou lišit. Pro stabilní provoz doporučujeme použít ovladač laserové diody s vhodným omezením proudu a funkcí APC (Automatic Power Control).

Otázka: Je balení motýlků hermeticky uzavřeno?

Odpověď: Ano, 14kolíkový motýlkový obal je hermeticky uzavřen a chrání laserový čip, izolátor a vnitřní součásti před vlhkostí, prachem a nečistotami z prostředí. To zajišťuje spolehlivý dlouhodobý provoz a je důležité pro udržení konzistentního výkonu po celou dobu životnosti produktu.

Datasheet a Testsheet-1530nm 40mW DFB Fiber Coupled Laser

datový list

zkušební list
