1550nm 10mW DFB Butterfly laserová dioda

Obsah

1. Představení 1550nm 10mW DFB motýlková laserová dioda

2. Technické specifikace

3. Vlastnosti produktu

4. Typické aplikace

5. Podrobnosti o produktu

6. Informace pro objednání

7. Datasheet a testsheet

8. Podmínky nabídky a platby

9. Dodací lhůta

10. Provozní poznámky

11. Zajištění kvality a Poprodejní servis

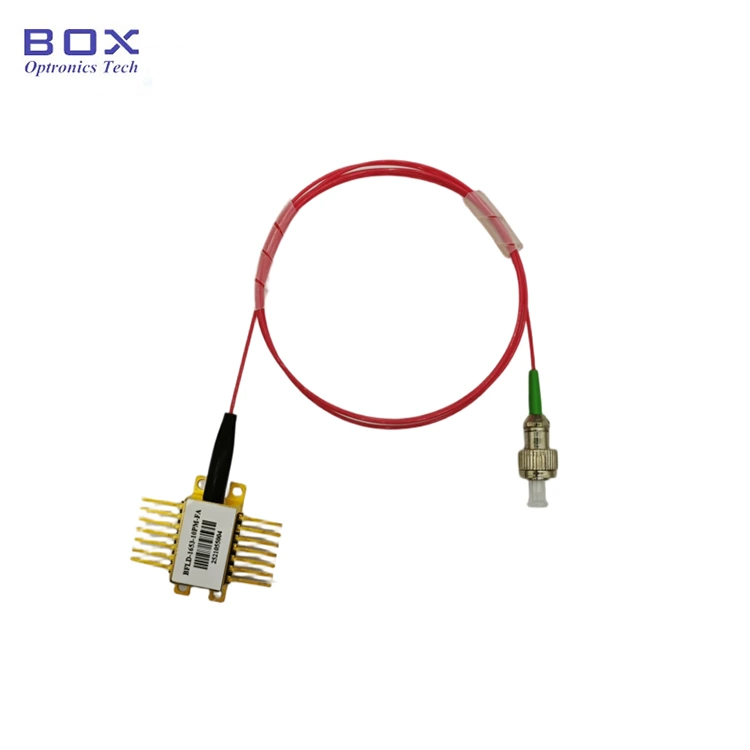

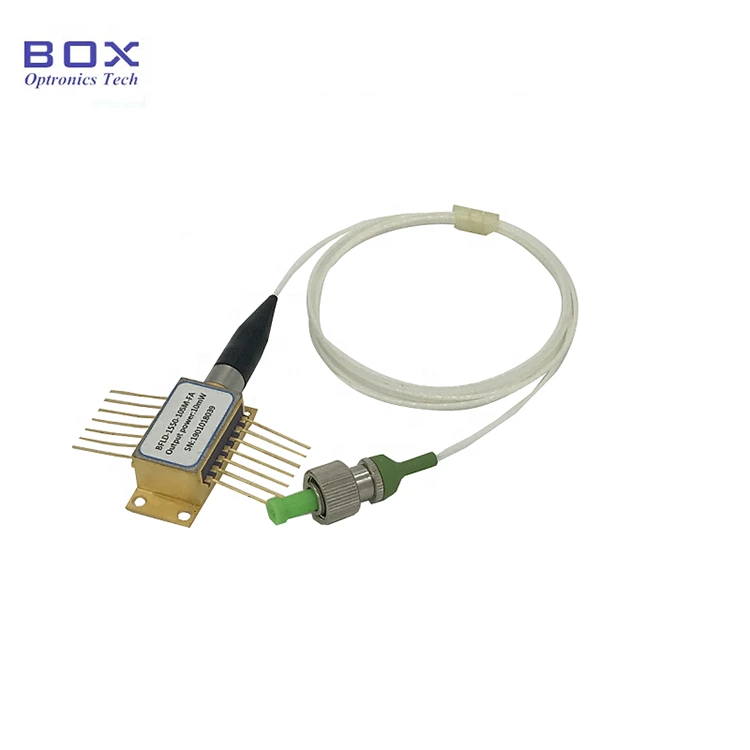

Představení produktu

Jedná se o 1550nm DFB laser se 14pinovým motýlkem balíček, vestavěný TEC a termistor. Vyznačuje se stabilní vlnovou délkou 10 mW výstupní výkon, typický poměr potlačení bočního režimu 40 dB a nízký práh aktuální. Volitelně s SM/PM vláknem, širokou provozní teplotou a vysokou spolehlivost, vhodné pro vláknovou komunikaci, optické přístroje a vlákno snímání. Přísně kontrolujte proud a teplotu měniče a vyhněte se nadproudové poškození.

Produkt Specifikace

Vlastnosti produktu

● Multi-Quantum Well (MQW) lasery s distribuovanou zpětnou vazbou (DFB);

● SMF-28e nebo PMF-1550 pigtail;

● 14pinový BTF balíček s TEC a Monitor PD;

● Široký rozsah provozních teplot -20~+70℃.

Aplikace produktů

● Optické vlákno komunikace;

● Optický přístroj;

● Optický vláknový senzor;

● Světelný zdroj.

Produkt Podrobnosti

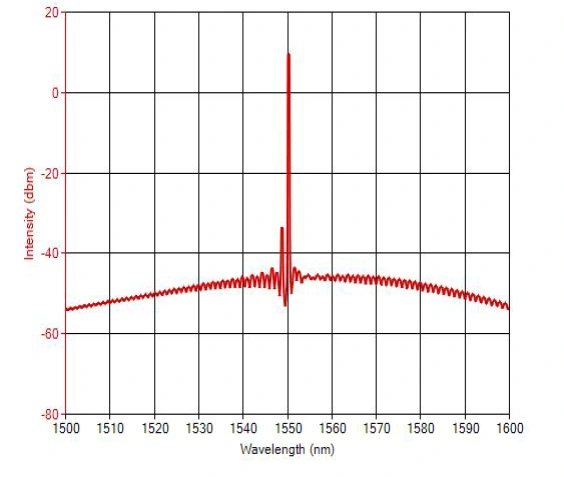

● Typické spektrum: 1550nm, WL tolerance +/-3nm.

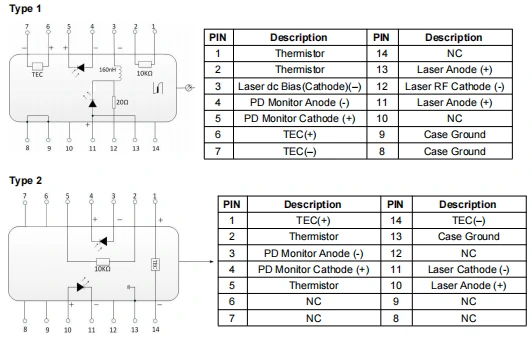

● PIN-OUT definice – 1550nm 10mW DFB motýlková laserová dioda

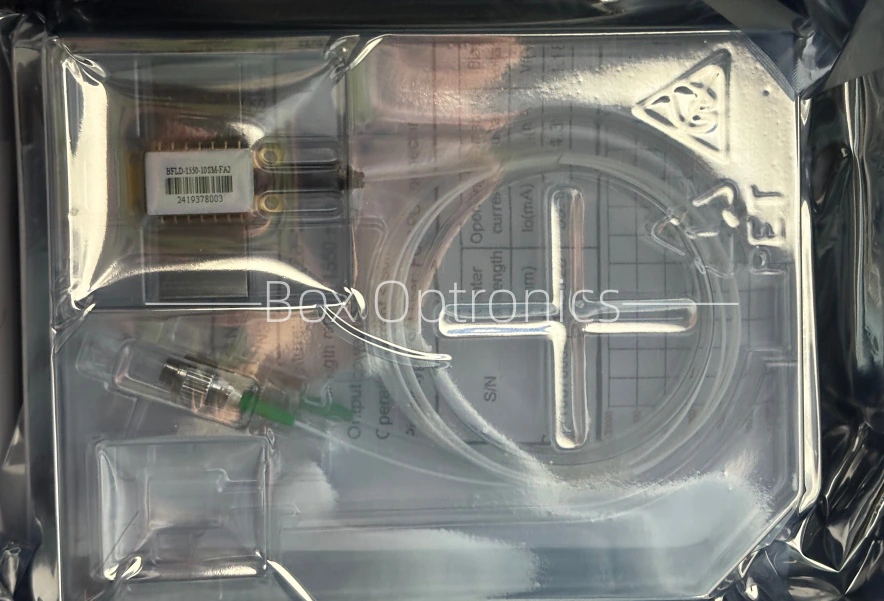

● Příklad balení

*Samostatné zařízení bez pohonu; integrovaný balíček modulů obvody ovladače jsou volitelné.

Objednávání informace

např.: BFLD-1550-10SM-FA2

(Informace o objednávce: 1550nm 10mW DFB Butterfly Laser Diode, SM vlákno, s FC/APC konektorem, typ 2 pin-out).

Pro další přizpůsobené požadavky kontaktujte: sales06@boxoptronics.com

Datový list a Testsheet

Datový list

Testsheet

Podmínky nabídky a platba

● Podmínky nabídky

(1) EXW:

Pokud máte účet DHL/UPS/FedEx, společnost Box Optronics doporučuje používat EXW. Odesíláme přes váš účet; neúčtujeme náklady na dopravu.

(2) DAP:

Pokud nemáte účet, zaplaťte prosím náklady na dopravu předem produkty.

(3) Jiné

● Platební podmínky

PayPal a T/T jsou k dispozici.

Dodací lhůta

Výroba trvá přibližně 10 pracovních dnů. (Pokud nějaké jsou skladem, bude odesláno rychleji.)

Mezinárodní logistika může trvat 3-5 pracovních dnů.

Provoz Poznámky

● Při provozu toto zařízení vysílá laserový paprsek o vysoké intenzitě; dělat nedívejte se přímo do konce vlákna, protože by to mohlo způsobit poranění očí.

● Optická vlákna jsou křehká; nepoužívejte vlákno k tahání zařízení. Při vkládání nebo vyjímání zařízení ze zásuvky nevyvíjejte tlak nebo zatáhněte za objímku umístěnou v zadní části krytu zařízení. Pro zařízení vybavené konektory, ujistěte se, že jak zařízení, tak konektor vlákna jsou zvednuty současně během instalace nebo demontáže.

● Před zapnutím všech součástí nejprve aktivujte chladič a poté pokračujte v postupných krocích zapínání, abyste zabránili přehřátí čipu a přetížení.

Zajištění kvality a Poprodejní servis

● Záruční doba:

Bezplatná oprava nebo výměna vad způsobených člověkem do 1 rok od nákupu. Placené servisní služby dostupné po 1 roce.

● Výjimky z bezplatné záruky:

Během bezplatné záruční doby bezplatné opravy nebo výměny budou poskytnuty za vady způsobené problémy s kvalitou produktu. Nicméně Box Optronics si vyhrazuje právo odmítnout bezplatné opravy v následujících případech záruční doba:

(1) Škody způsobené přírodními faktory (např. blesk, prach) nebo vlivy prostředí.

(2) Poruchy v důsledku nesprávné obsluhy uživatelem.

(3) Zjevné fyzické poškození způsobené lidskou chybou.

(4) Neoprávněná demontáž, úprava nebo oprava.

(5) Upravené nebo neúplné záruční štítky na krytu.

(6) Poškození nebo ztráta během přepravy.
