1. Představení širokopásmového světelného zdroje SLD 1310nm
2. Specifikace produktu
3. Vlastnosti produktu
4. Typické aplikace
5. Podrobnosti o produktu
6. Informace pro objednání
7. Datasheet a testsheet
8. Podmínky nabídky a platby
9. Návod k obsluze
10. Provozní poznámky a údržba
11. Zajištění kvality a poprodejní servis

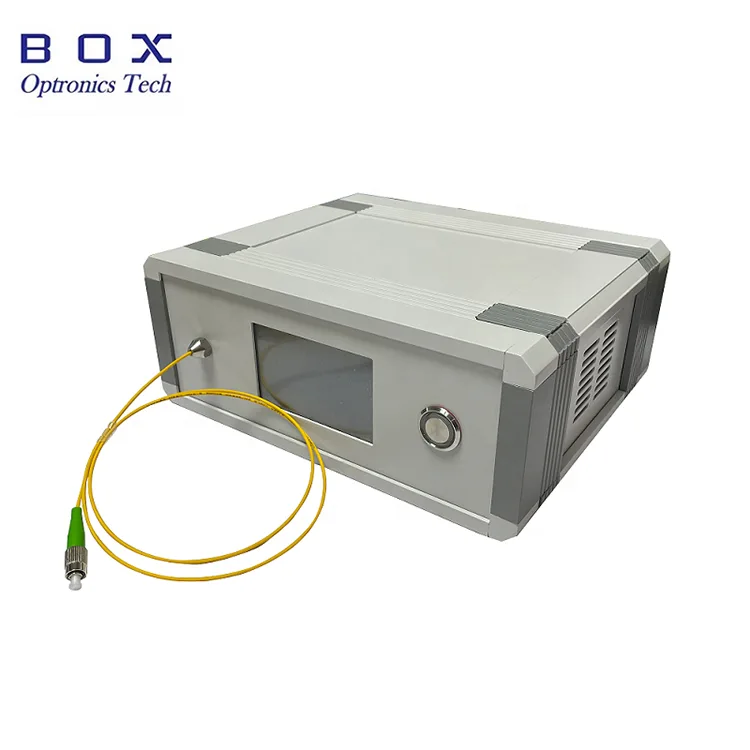

Širokopásmový světelný zdroj SLD 1310nm poskytuje stabilní širokopásmové vyzařování s nízkou koherencí se spektrální šířkou typicky >30nm a výstupním výkonem dostupným při 1/3/10/15mW. Jeho spojka SMF-28e nebo PM Fiber, nízké spektrální zvlnění a kompaktní balení z něj dělají ideální pro snímání optických vláken, OCT zobrazování a přesná optická měření. Tento širokopásmový světelný zdroj SLD je optimalizován pro optickou komunikaci, biomedicínské zobrazování a aplikace testování zařízení s optickými vlákny.
|
Parametry |
Jednotka |
Hodnota |
Poznámka |
|
Provozní vlnová délka |
nm |
1310 |
±20 |
|
Výstupní výkon |
mW |
1/3/10/15 |
Přizpůsobitelné |
|
Šířka pásma |
nm |
>30 |
|
|
Optický izolátor |
dB |
S |
|
|
Krátkodobá stabilita |
dB |
≤±0,02/15 min |
|
|
Dlouhodobá stabilita |
dB |
≤±0,05/8 hodin |
|
|
Vláknový konektor |
- |
FC/APC |
|
|
Typ vlákna |
- |
Vlákno SMF-28e/PM |
|
|
Demence
|
mm |
195(Š)×220(H)×120(V) |
Pracovní stůl |
|
70(Š)×90(H)×18(V) |
Modul |
||
|
125(Š)×150(H)×20(V) |
Modul |
||
|
Příkon
|
V |
AC 110~240V |
Pracovní stůl |
|
DC 5V/4A |
Modul |
||
|
Komunikační rozhraní |
- |
DB9 Female (RS232) |
|
|
Provozní teplota |
℃ |
-5 ~ +55 |
|
|
Skladovací teplota |
℃ |
-40 ~ +85 |
|
● 1/3/10/15 mW K dispozici několik úrovní výkonu pro různé potřeby;l
● Široké spektrum;
● Nízké spektrální zvlnění;
● Přizpůsobený balíček a velikost.
● Snímání optických vláken;
● lékařské zobrazování;
● Přesné měření;
● Test zařízení s optickým vláknem.

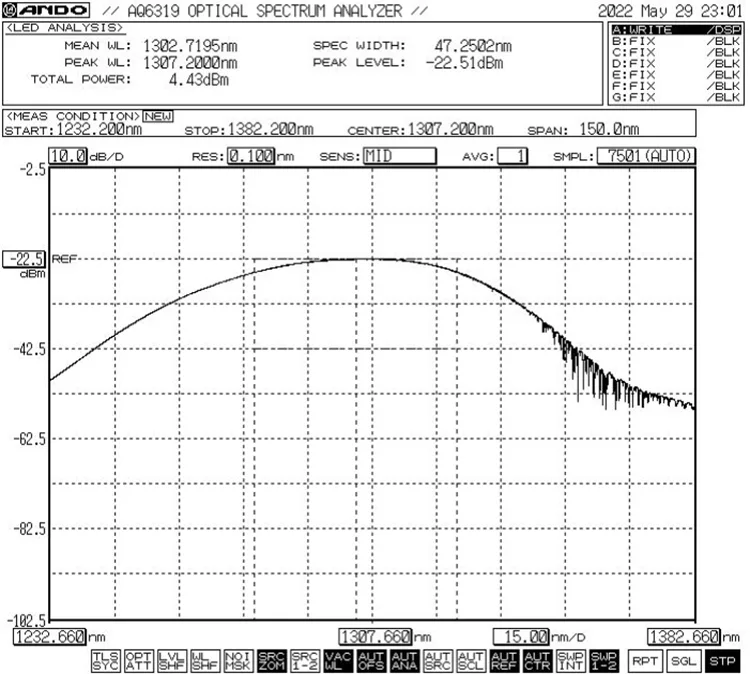

● Spektrální reference: -3dB Šířka pásma Min.30nm

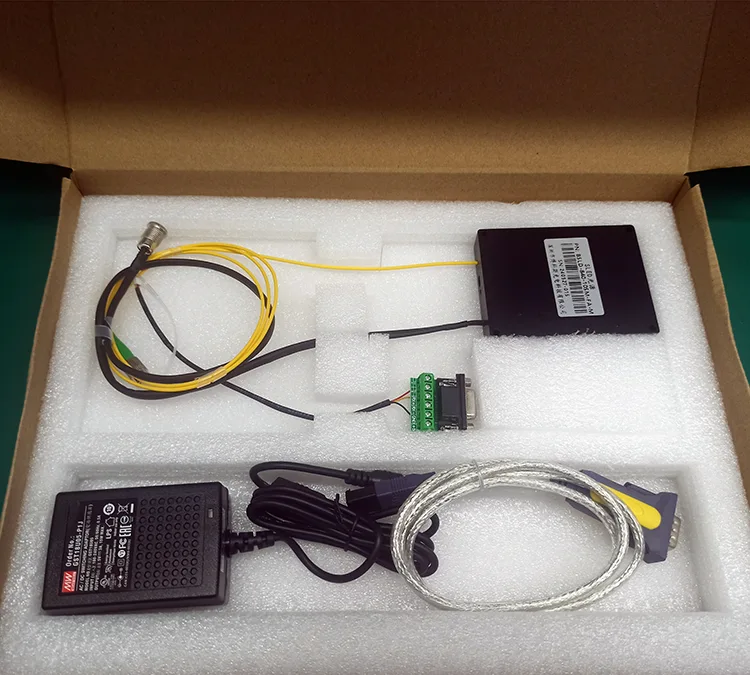

● Standardní příslušenství
|
|
Příslušenství |
Množství |
|
1 |
Světelný zdroj (Modul Host) |
1 |
|
2 |
Datový kabel USB-RS485 DB9 |
1 |
|
3 |
Zelený kabel Port |
1 |
|
4 |
Napájecí adaptér (volitelný) |
1 |
|
5 |
Zpráva o testu produktu |
1 |
|
Parametry |
Jednotka |
Hodnota |
Poznámka |
|
Provozní vlnová délka |
nm |
1310 |
±20 |
|
Výstupní výkon |
mW |
1/3/10/15 |
Přizpůsobitelné |
|
Šířka pásma |
nm |
>30 |
|
|
Optický izolátor |
dB |
S |
|
|
Krátkodobá stabilita |
dB |
≤±0,02/15 min |
|
|
Dlouhodobá stabilita |
dB |
≤±0,05/8 hodin |
|
|
Vláknový konektor |
- |
FC/APC |
|
|
Typ vlákna |
- |
Vlákno SMF-28e/PM |
|
|
Demence
|
mm |
195(Š)×220(H)×120(V) |
Pracovní stůl |
|
70(Š)×90(H)×18(V) |
Modul |
||
|
125(Š)×150(H)×20(V) |
Modul |
||
|
Příkon
|
V |
AC 110~240V |
Pracovní stůl |
|
DC 5V/4A |
Modul |
||
|
Komunikační rozhraní |
- |
DB9 Female (RS232) |
|
|
Provozní teplota |
℃ |
-5 ~ +55 |
|
|
Skladovací teplota |
℃ |
-40 ~ +85 |
|
např.: BSLD-1310-10SM-FA-M
(Informace pro objednávku: SLD Broadband Light Source 1310nm, výstupní výkon 10mW, SM vlákno, s FC/APC konektorem, balení modulu).
● Podmínky nabídky
(1) EXW
(2) DAP
(3) Jiné
● Platební podmínky
PayPal a T/T jsou k dispozici.
Krok 1. Vybalení: Před montáží zkontrolujte, zda je veškeré příslušenství kompletní.
Krok 2. Napájení: Připojeno ke stejnosměrnému spínanému napájecímu zdroji nebo regulovanému napájecímu zdroji, který splňuje jejich požadavky na napájení. Používejte pouze originální odpovídající napájecí adaptér (DC 5V nebo DC12V). Nesprávné napájecí adaptéry mohou poškodit světelný zdroj. (Napájecí adaptér je dodáván v souladu s místními normami napětí.)
Krok 3. Připojení výstupního vlákna: Otevřete protiprachovou krytku na konektoru nebo přírubě vlákna, zkontrolujte koncovou plochu vlákna a připojte vlákno nebo spojte vlákno k testovanému zařízení nebo měřidlu výkonu po potvrzení, že nedochází k žádnému znečištění a poškození.
Setp4. Připojení k hostitelskému počítači: Pomocí zeleného kabelu portu a datového kabelu USB-RS485 DB9 propojte širokopásmový světelný zdroj SLD 1310nm a počítač; počítač musí nejprve nainstalovat vyhrazený ovladač sériového portu pro identifikaci datového kabelu sériového portu USB-RS485, jinak nebude možné software hostitelského počítače a modul světelného zdroje správně propojit a komunikovat. Požádejte Box Optronics o ovladač.

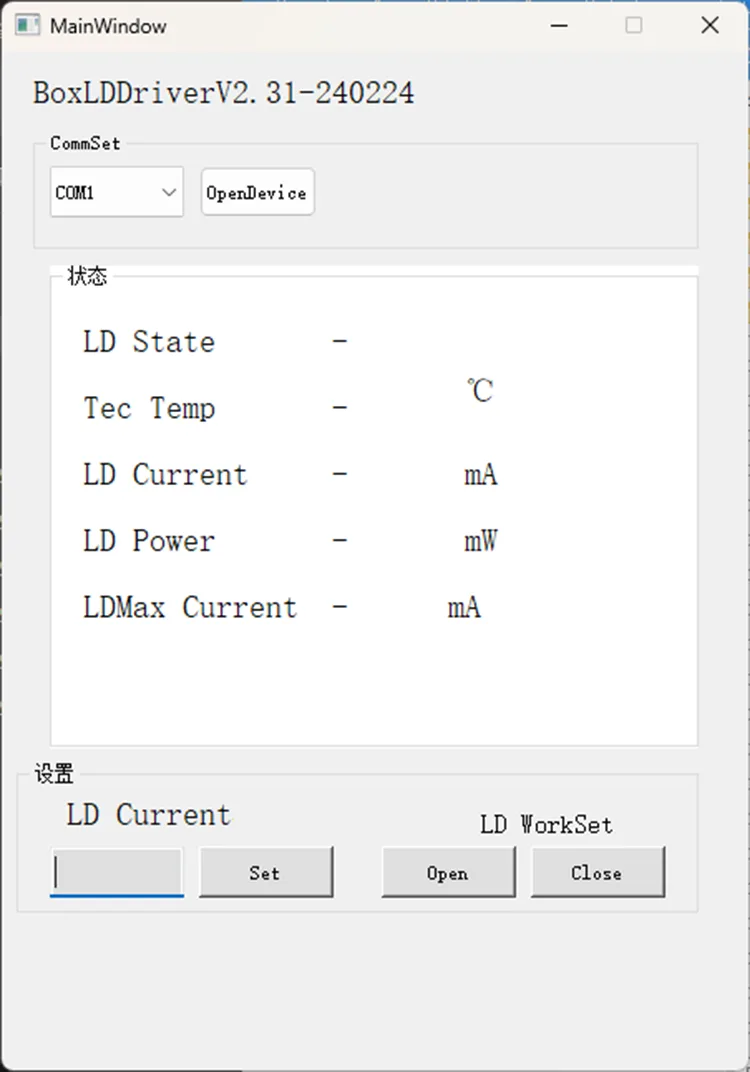

Krok 5. Ovládací software: Box Optronics poskytuje sériový příkaz nebo PC software pro řízení proudu LD širokopásmového světelného zdroje SLD 1310nm. Vyberte správný port, nastavte aktuální a klikněte na tlačítko Otevřít. (Abyste předešli poškození, zvyšujte proud měniče pomalu při prvním provozu. Nepřivádějte ihned plný proud.)
Krok 6. Po použití klikněte na tlačítko Zavřít, vypněte napájení a odpojte optické připojení.
● Očistěte konektory vláken hadříkem nepouštějícím vlákna a před připojením je zkontrolujte detektorem konce vláken. Vždy připojujte/odpojujte vlákna bez napájení, aby nedošlo ke spálení koncové části. Konektory optických vláken musí být zakryty protiprachovými krytkami.
● Vyhněte se častému zapojování/odpojování konektorů vláken, abyste zabránili hromadění prachu a poškození koncových částí.
● Proveďte opatření proti vlhkosti, prachu a korozi; skladujte na suchém místě.

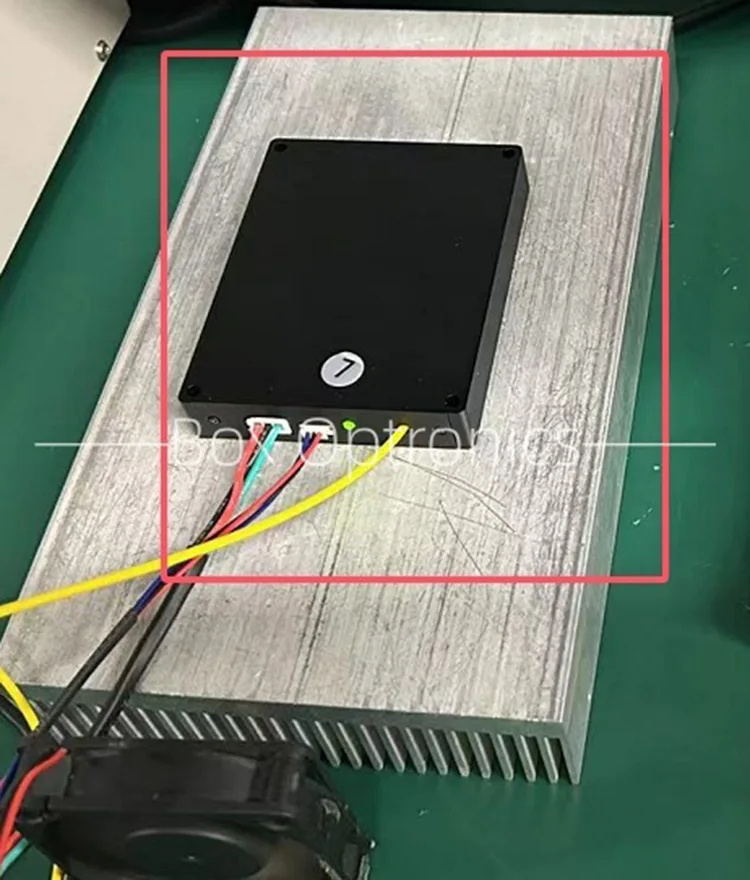

● Při dlouhodobém používání jej umístěte na chladič.
● Záruční doba:
Bezplatná oprava nebo výměna za vady nezpůsobené člověkem do 1 roku od nákupu. Placené servisní služby dostupné po 1 roce.
● Výjimky z bezplatné záruky:
Během bezplatné záruční doby budou poskytovány bezplatné opravy nebo náhradní služby pro závady způsobené problémy s kvalitou produktu. Společnost Box Optronics si však vyhrazuje právo odmítnout bezplatné opravy v následujících případech během záruční doby:
(1) Škody způsobené přírodními faktory (např. blesk, prach) nebo vlivy prostředí.
(2) Poruchy v důsledku nesprávné obsluhy uživatelem.
(3) Zjevné fyzické poškození způsobené lidskou chybou.
(4) Neoprávněná demontáž, úprava nebo oprava.
(5) Upravené nebo neúplné záruční štítky na krytu.
(6) Poškození nebo ztráta během přepravy.
