1. Představení DWDM 14pinový motýlkový analogový laser pro CATV
2. Technické specifikace
3. Vlastnosti produktu
4. Typické aplikace
5. Podrobnosti o produktu
6. Informace pro objednání
7. Datasheet a testsheet
8. Podmínky nabídky a platby
9. Dodací lhůta
10. Provozní poznámky
11. Zajištění kvality a Poprodejní servis

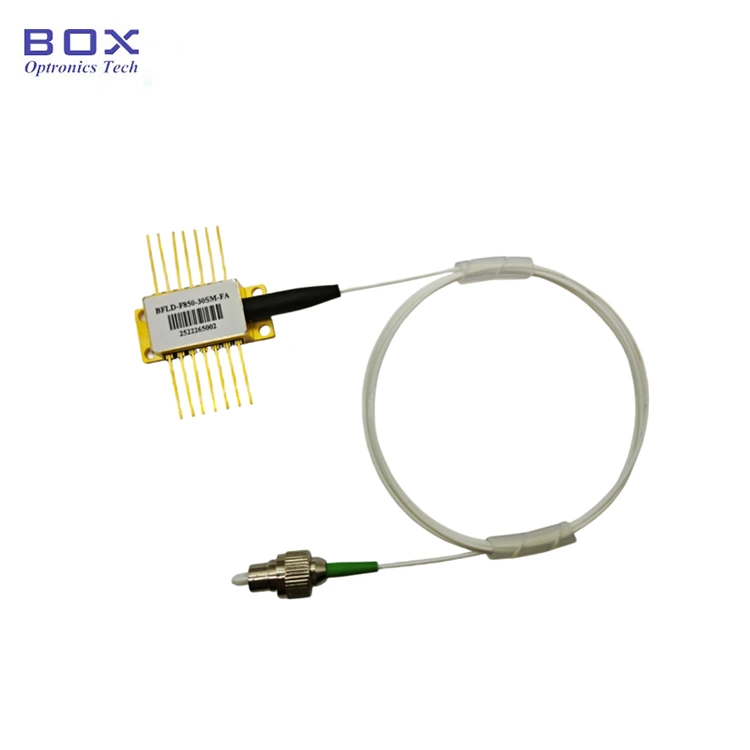

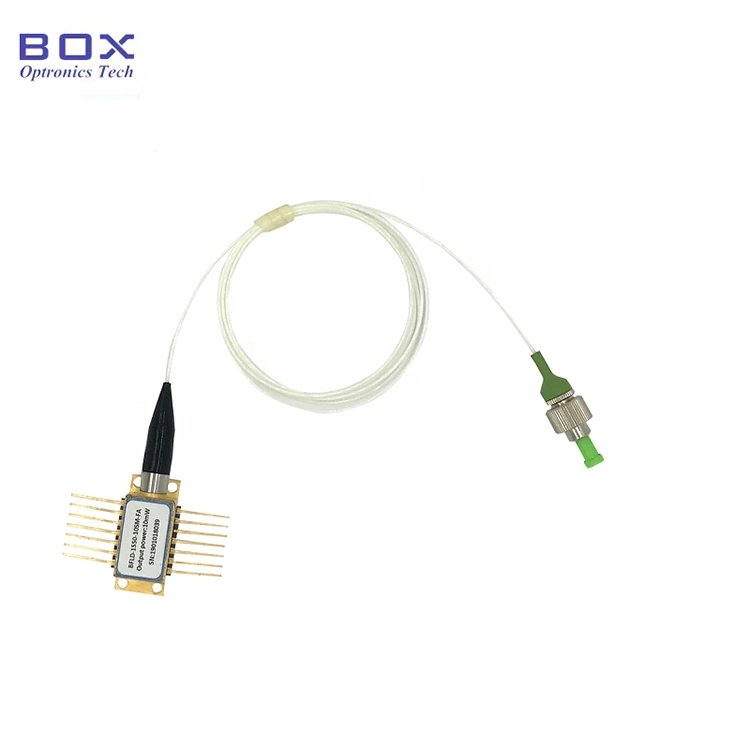

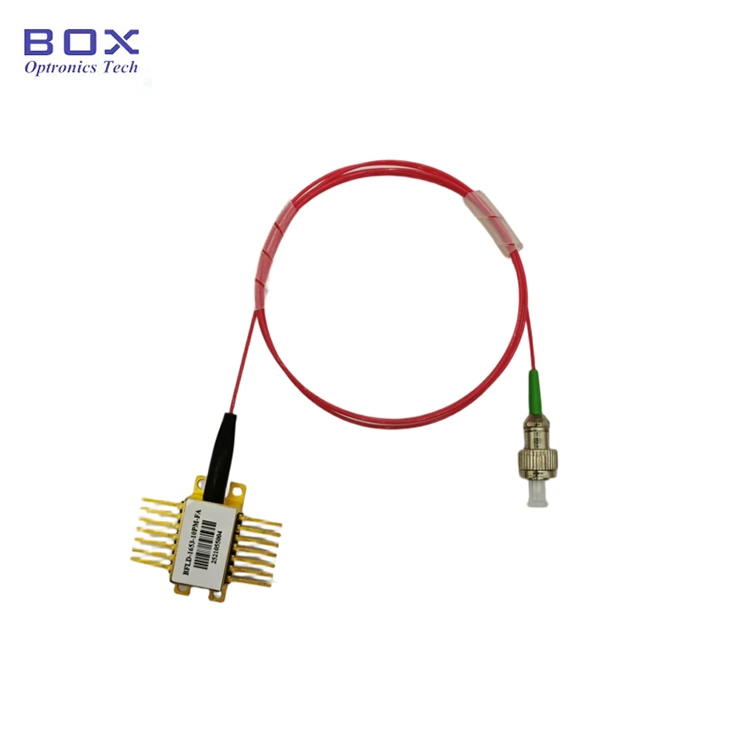

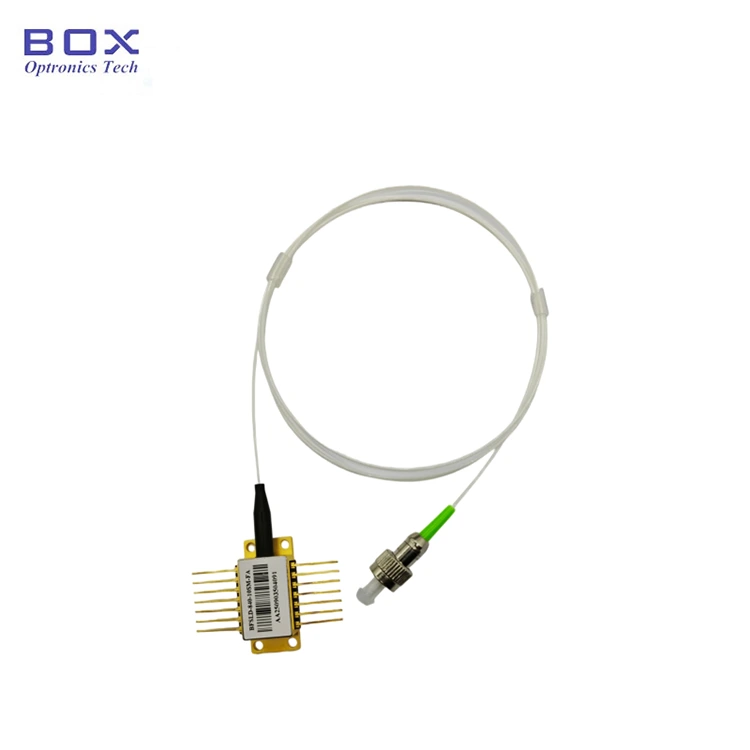

DWDM 14PIN Butterfly Analog Laser pro CATV je navržen s pokročilým analogovým čipem, optickým izolátorem a výstupním výkonem 10 mW. Zabalené s vestavěným termoelektrickým chladičem (TEC) a monitorovací fotodiodou dodává vynikající linearita, nízké zkreslení a vynikající stabilita vlnové délky napříč mřížka DWDM. Pokud kolíky vyžadují pájení, musí být teplota pájení nesmí překročit 260 °C a doba pájení nesmí přesáhnout 10 sekund.
|
Parametr |
Symbol |
Stav |
Min. |
Typ. |
Max. |
Jednotka |
|
Provozní vlnová délka |
λ |
Mřížka ITU |
Viz ITU mřížka |
nm |
||
|
Optický výstupní výkon |
PF |
- |
6 |
- |
20 |
mW |
|
Prahový proud |
ITH |
25℃ |
- |
- |
20 |
mA |
|
Provozní proud |
IOP |
- |
- |
- |
120 |
mA |
|
Provozní napětí |
VOP |
25℃ |
- |
- |
2.5 |
V |
|
Potlačení bočního režimu poměr |
SMSR |
- |
30 |
- |
- |
dB |
|
Optická návratová ztráta |
ORL |
- |
40 |
- |
- |
dB |
|
Optická izolace |
ISO |
25℃ |
30 |
- |
- |
dB |
|
Zánik polarizace poměr |
ER |
PM vlákno |
18 |
- |
- |
dB |
|
MPD Temný proud |
ID |
IOP=0mA, VRM=5V |
- |
- |
0.2 |
μA |
|
MPD Aktuální relativní k výstupní výkon |
- |
VRM=5V |
10 |
- |
200 |
mA/W |
|
Napětí TEC |
VTEC |
- |
-2.5 |
- |
3.8 |
V |
|
Šířka pásma |
BW |
- |
- |
2.5 |
- |
GHz |
|
Odpor termistoru |
RTH |
25℃ |
9.5 |
10 |
10.5 |
kΩ |
|
Termistor B-hodnota |
β |
25℃/80℃ |
- |
3950 |
- |
K |
|
Poměr nosné k šumu |
CNR |
- |
55 |
- |
- |
dB |
|
Kompozit druhého řádu |
CSO |
- |
- |
- |
-55 |
dBm |
|
Kompozitní trojtakt |
- |
- |
- |
- |
-64 |
dBc |
● Typ vlákna může být SMF-28e nebo PMF-1550;
● Výstupní výkon 10 mW nebo přizpůsobený;
● 14pinový Balíček BTF s TEC a Monitor PD.
● Komunikace z optických vláken;
● DWDM systémy;
● CATV přenos;
● Laboratorní testovací zařízení.
● Číslování kanálů mřížky ITU
|
Kanál |
Vlnová délka (nm) |
Kanál |
Vlnová délka (nm) |
Kanál |
Vlnová délka (nm) |
|
64 |
1526.44 |
47 |
1539.77 |
30 |
1553.33 |
|
63 |
1527.22 |
46 |
1540.56 |
29 |
1554.13 |
|
62 |
1527.99 |
45 |
1541.35 |
28 |
1554.94 |
|
61 |
1528.77 |
44 |
1542.14 |
27 |
1555.75 |
|
60 |
1529.55 |
43 |
1542.94 |
26 |
1556.56 |
|
59 |
1530.33 |
42 |
1543.73 |
25 |
1557.36 |
|
58 |
1531.12 |
41 |
1544.53 |
24 |
1557.17 |
|
57 |
1531.90 |
40 |
1545.32 |
23 |
1558.98 |
|
56 |
1532.68 |
39 |
1546.12 |
22 |
1559.79 |
|
55 |
1533.47 |
38 |
1546.92 |
21 |
1560.61 |
|
54 |
1534.25 |
37 |
1547.72 |
20 |
1561.42 |
|
53 |
1535.04 |
36 |
1548.51 |
19 |
1562.23 |
|
52 |
1535.82 |
35 |
1549.32 |
18 |
1563.05 |
|
51 |
1536.61 |
34 |
1550.12 |
- |
- |
|
50 |
1537.40 |
33 |
1550.92 |
- |
- |
|
49 |
1538.19 |
32 |
1551.72 |
- |
- |
|
48 |
1538.98 |
31 |
1552.52 |
- |
- |

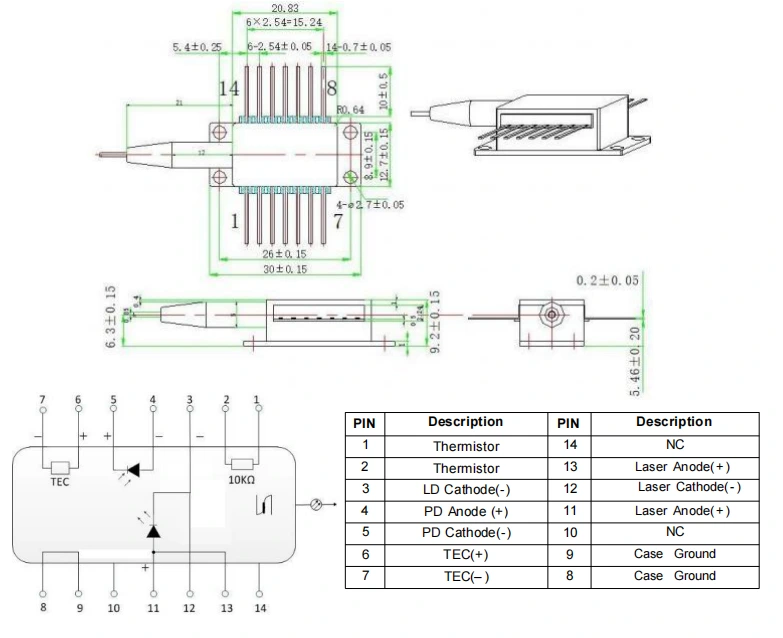

● 1. typ balení a definice PIN-OUT (jednotka: mm): DWDM 14PIN Butterfly analogový laser pro CATV

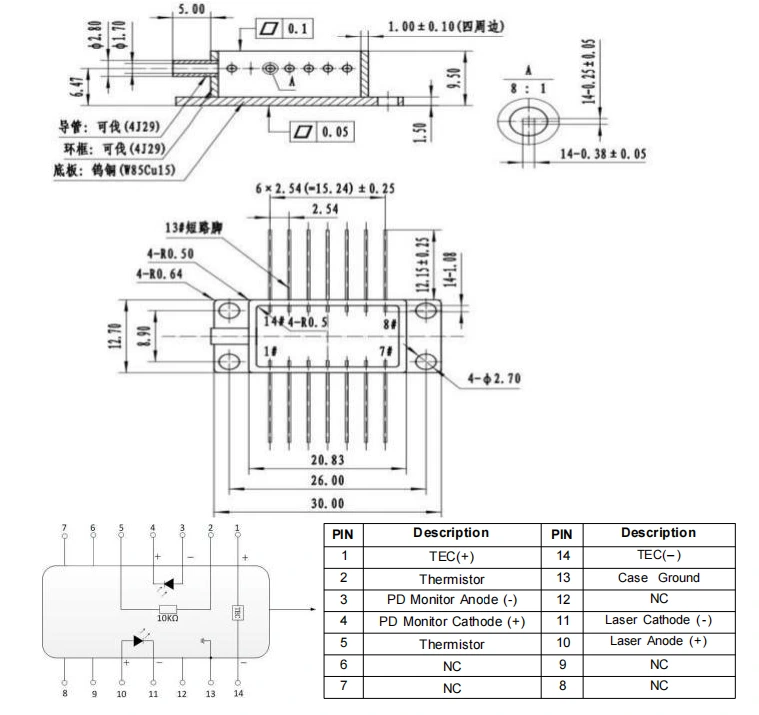

● Výkres balíčku typu 2 a definice PIN-OUT (jednotka: mm)-DWDM 14PIN Butterfly analogový laser pro CATV
|
Jméno |
Vlnová délka |
Výstupní výkon |
Typ vlákna |
Konektor |
PIN-OUT |
|
BFLD |
-CHXX |
-XX |
-XX |
-XX |
X |
|
DWDM |
CH34: 1550,12 nm CH59: 1530,33 nm CHXX:DWDM |
10:10 mW Přizpůsobené |
SM :Singlemode PM :Polarizace udržování |
FA: FC/APC SA: SC/APC Ostatní |
NULL: Typ 1 2:Typ 2 |
např.: BFLD-CH56-10SM-FA
(Informace o objednávce: DWDM 14PIN Butterfly Analog Laser for CATV, CH56: 1532,68nm, výstupní výkon 10mW, SM vlákno, FC/APC konektor, typ1 pin-out).
Pro další přizpůsobené požadavky kontaktujte: sales06@boxoptronics.com
● Podmínky nabídky
(1) EXW:
Pokud máte účet DHL/UPS/FedEx, společnost Box Optronics doporučuje používat EXW. Odesíláme přes váš účet; neúčtujeme náklady na dopravu.
(2) DAP:
Pokud nemáte účet, zaplaťte prosím náklady na dopravu předem produkty.
(3) Jiné
● Platební podmínky
PayPal a T/T jsou k dispozici.
Výroba trvá přibližně 10 pracovních dnů. (Pokud nějaké jsou skladem, bude odesláno rychleji.)
Mezinárodní logistika může trvat 3-5 pracovních dnů.
● ESD Protection: Toto zařízení je elektrostaticky citlivý. Proto je nutné dodržovat přísná antistatická ochranná opatření dodržovat při balení, přepravě a používání. navíc měla by být přijata opatření, aby se zabránilo přepětí v napájení, pokud tak neučiníte může mít za následek trvalé poškození zařízení (např. zajistěte správné vybavení uzemnění a noste antistatický náramek).
● Požadavky na pájení kolíků: Pokud jsou kolíky je třeba pájet, teplota pájení nesmí překročit 260°C a doba pájení nesmí přesáhnout 10 sekund. Zvláštní pozornost věnujte následující: během procesu pájení musí být zařízení v beznapěťovém stavu stavu a páječka musí být řádně uzemněna.
● Použijte proud: Během zapínání procesu, nikdy nepoužívejte přímo vysoký proud, protože hrozí poškození čipu. Místo toho zapněte zařízení na aktuální úroveň blízko prahu čipu, a poté postupně zvyšujte proud po malých krocích, dokud nebude požadovaný úrovně je dosaženo.

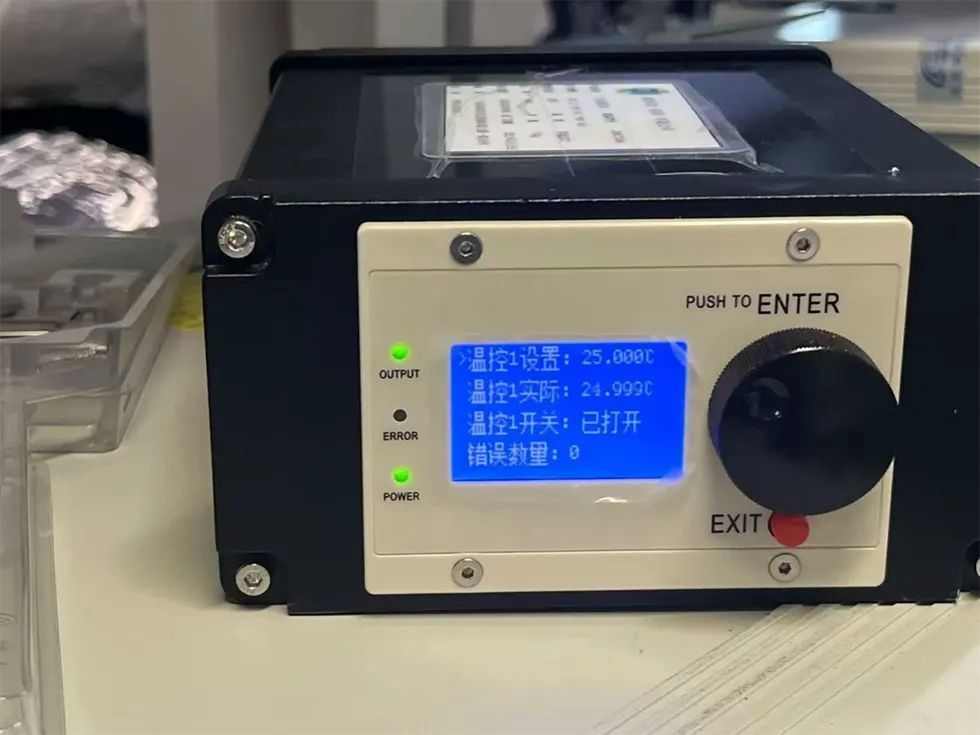

● TEC chladič: Před zapnutím všech komponent nejprve aktivujte chladič a poté pokračujte s postupným zapínáním zabránit přehřátí a přetížení čipu.
● Záruční doba:
Bezplatná oprava nebo výměna vad způsobených člověkem do 1 rok od nákupu. Placené servisní služby dostupné po 1 roce.
● Výjimky z bezplatné záruky:
Během bezplatné záruční doby bezplatné opravy nebo výměny budou poskytnuty za vady způsobené problémy s kvalitou produktu. Nicméně, Box Společnost Optronics si vyhrazuje právo odmítnout bezplatné opravy v následujícím textu případy v záruční době:
(1) Škody způsobené přírodními faktory (např. blesk, prach) nebo vlivy prostředí.
(2) Poruchy v důsledku nesprávné obsluhy uživatelem.
(3) Zjevné fyzické poškození způsobené lidskou chybou.
(4) Neoprávněná demontáž, úprava nebo oprava.
(5) Upravené nebo neúplné záruční štítky na krytu.
(6) Poškození nebo ztráta během přepravy.
